نظرة عامة على المنتج

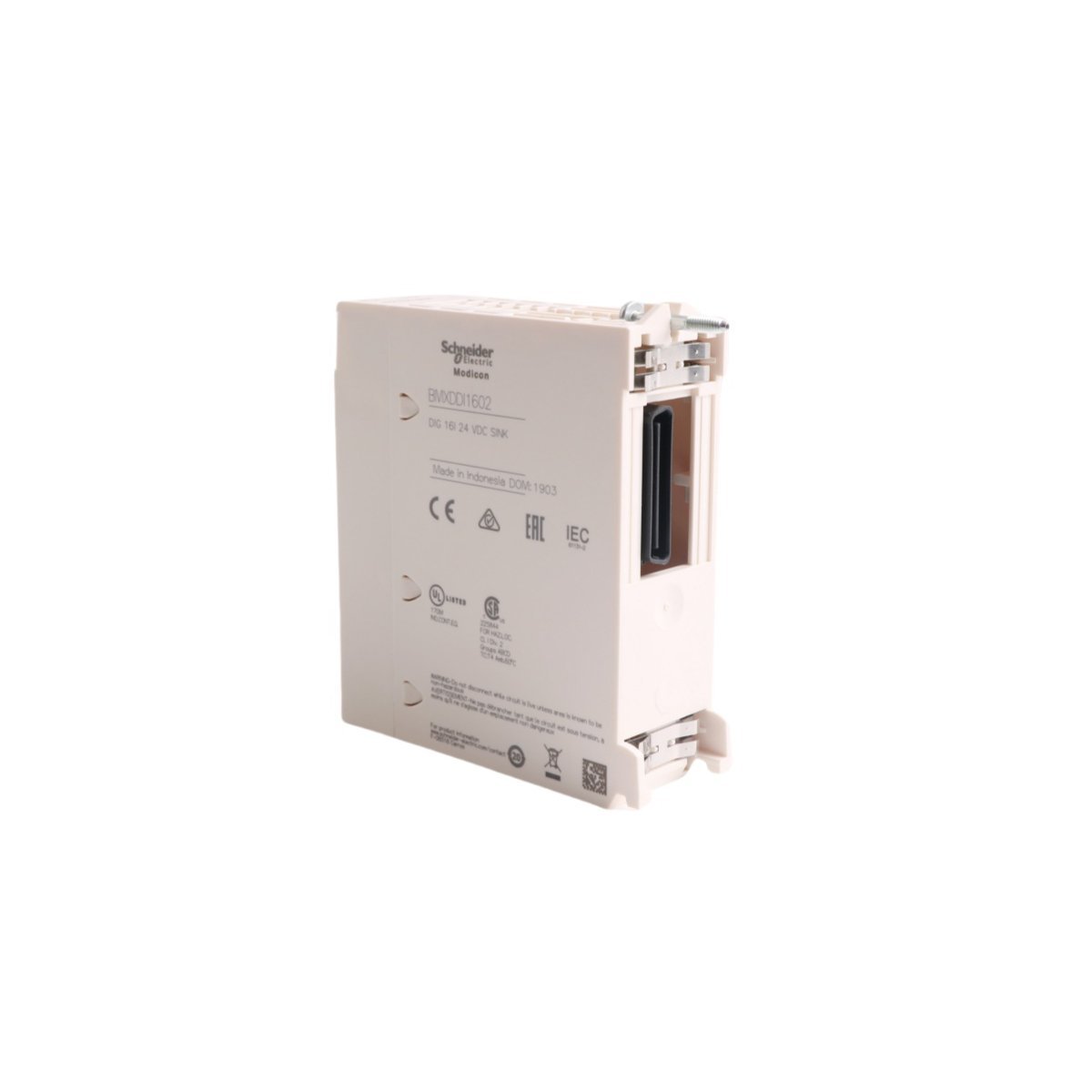

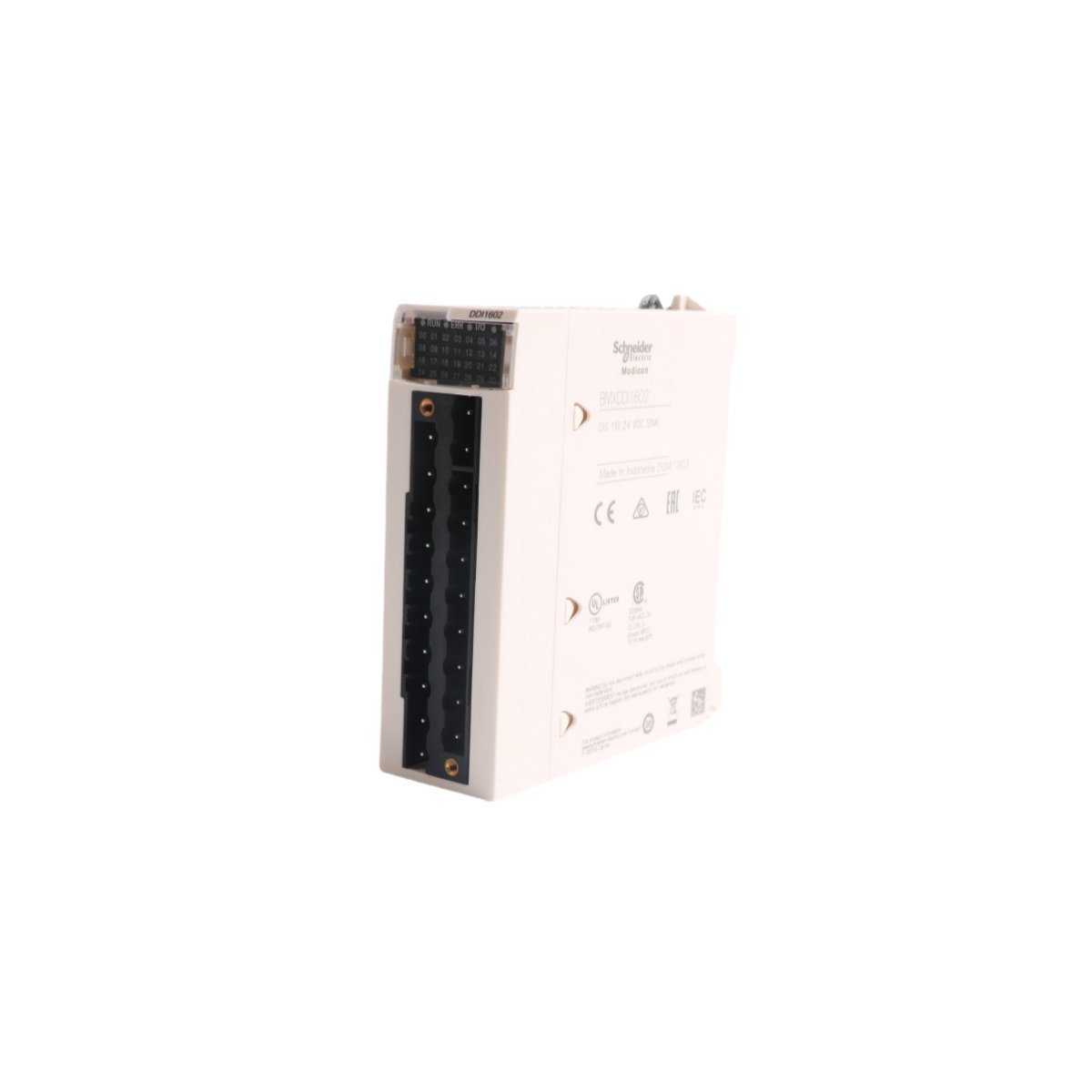

يعمل BMXDDI1602 كواجهة إدخال منفصلة عالية الكثافة لمنصة الأتمتة Schneider Electric Modicon X80. تم تصميم هذه الوحدة ذات 16 قناة لالتقاط الإشارات الرقمية من الأجهزة الميدانية مثل أجهزة الاستشعار، ومفاتيح التحديد، والأزرار الضاغطة، وتحويلها إلى بيانات قابلة للتنفيذ لمعالج PLC. تعمل بتكوين منطق إيجابي 24 فولت تيار مستمر (مصدر)، وتوفر رابطًا قويًا بين العملية الفيزيائية ومنطق التحكم. تم تصميم عامل الشكل ذي الفتحة الواحدة لتحقيق أقصى قدر من كفاءة المساحة داخل لوحة X80 الخلفية، مما يدعم قابلية التوسع المعيارية لكل من أنظمة M340 و M580 PAC.

المعلمات التقنية وأبعاد الجهاز

تم تصميم هذه الوحدة لالتقاط الإشارات بدقة في البيئات الكهربائية الصعبة، وتتميز بعزل كبير وقدرات معالجة سريعة. يتم وضع الجهاز في حاوية حاصلة على تصنيف IP20، مما يضمن الحماية ضد الأجسام الصلبة مع الحفاظ على بصمة حرارية منخفضة.

• قنوات الإدخال: 16 مدخلًا منفصلًا

• فئة الجهد: 24 فولت تيار مستمر (منطق موجب)

• وقت الاستجابة: 4 مللي ثانية نموذجي / 7 مللي ثانية كحد أقصى

• استهلاك التيار: 3.5 مللي أمبير لكل قناة

• مقاومة العزل: أكبر من 10 ميجا أوم عند 500 فولت تيار مستمر

• نوع الطرف: كتلة أطراف قابلة للإزالة بـ 20 طريقة (تباع بشكل منفصل)

• الوزن: 0.12 كجم

• الأبعاد: 3.1 × 9.7 × 10.3 سم

• درجة حرارة التشغيل: 0 درجة مئوية إلى 60 درجة مئوية

• تبديد الطاقة: حوالي 2.5 واط

سيناريوهات النشر الصناعي

تعد BMXDDI1602 مكونًا متعدد الاستخدامات موجودًا في مختلف القطاعات التي تتطلب بيانات منفصلة عالية السرعة للحفاظ على سلامة النظام وتزامنه.

• مناولة المواد: مراقبة أجهزة استشعار موضع الناقل ومفاتيح التحديد لبوابة الفرز في مراكز اللوجستيات الآلية.

• أتمتة العمليات: دمج مفاتيح التدفق وأجهزة إنذار المستوى في مرافق معالجة المياه أو محطات المعالجة الكيميائية.

• التحكم في الآلات: العمل كواجهة رقمية لآلات التعبئة والتغليف عالية السرعة وروبوتات خط التجميع.

• إدارة الطاقة: جمع إشارات الحالة من قواطع الدوائر والوصلات المساعدة في لوحات توزيع الطاقة.
