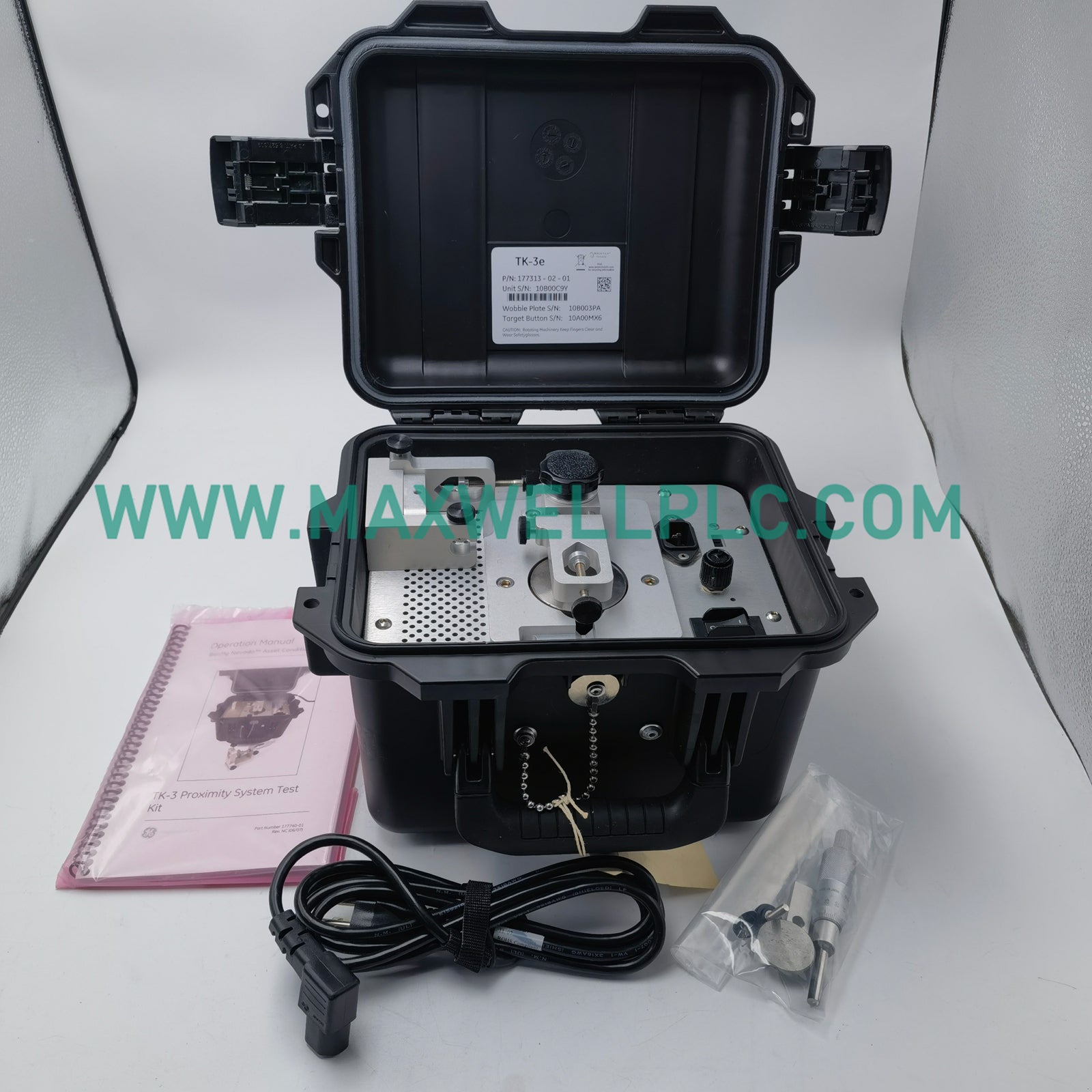

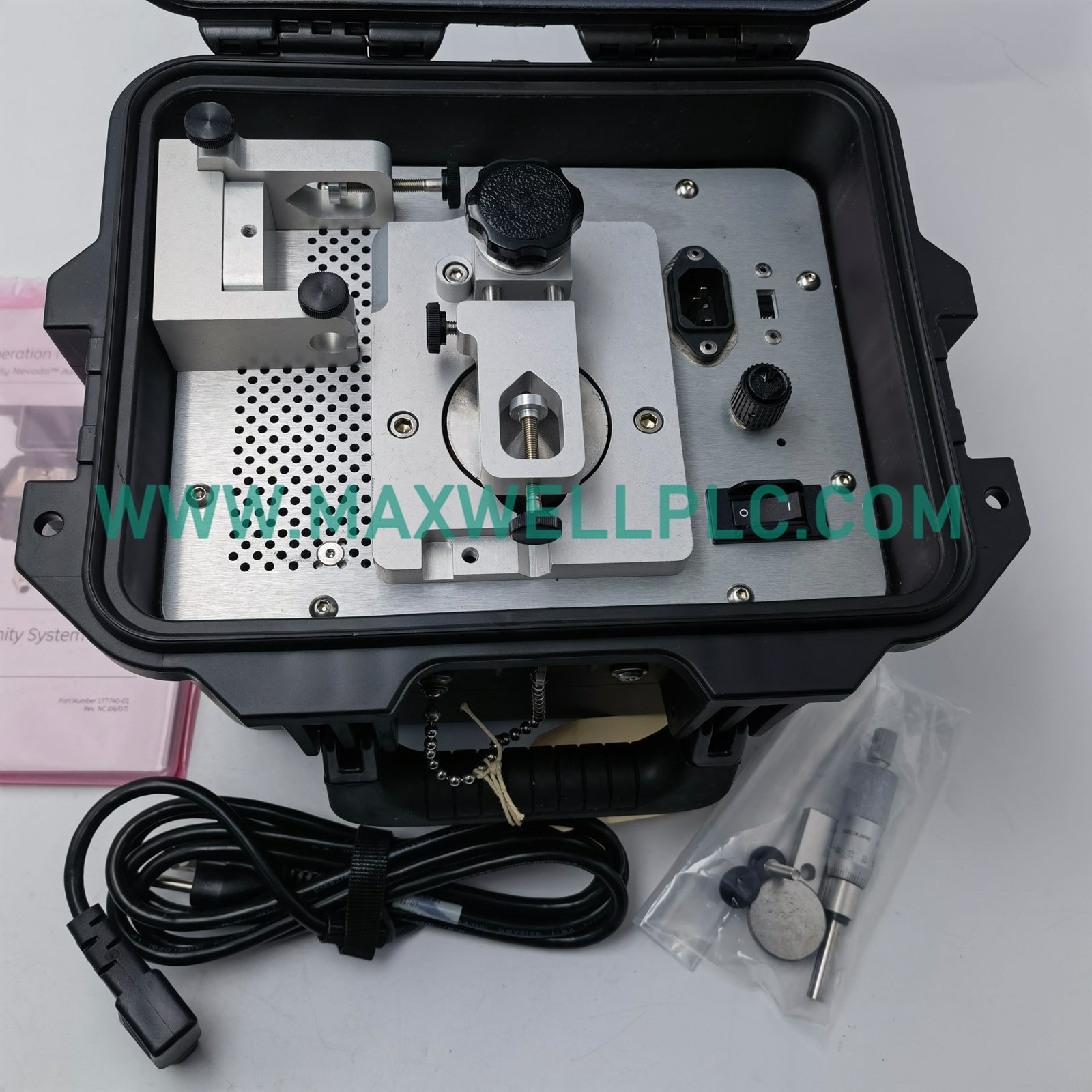

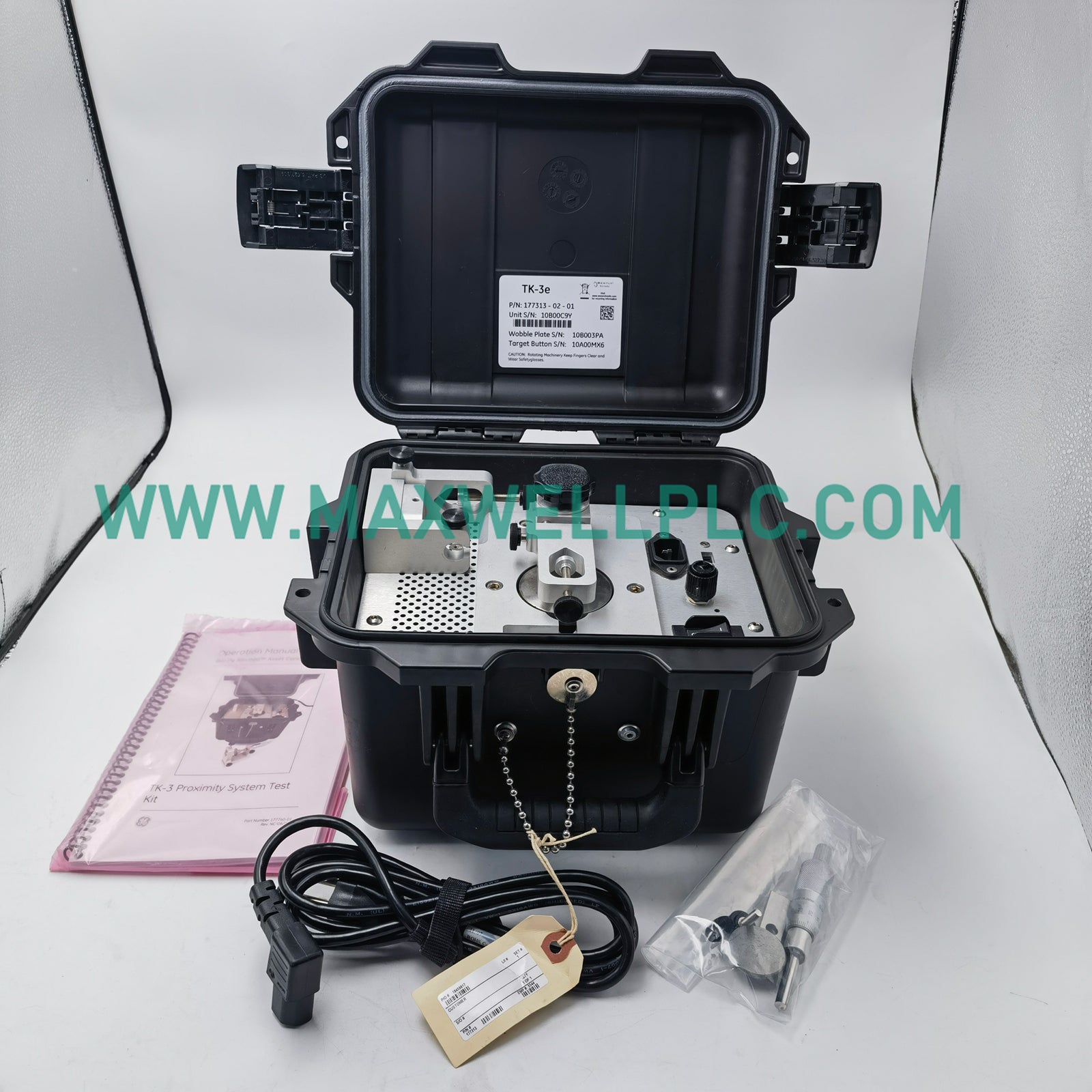

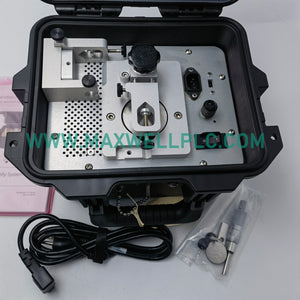

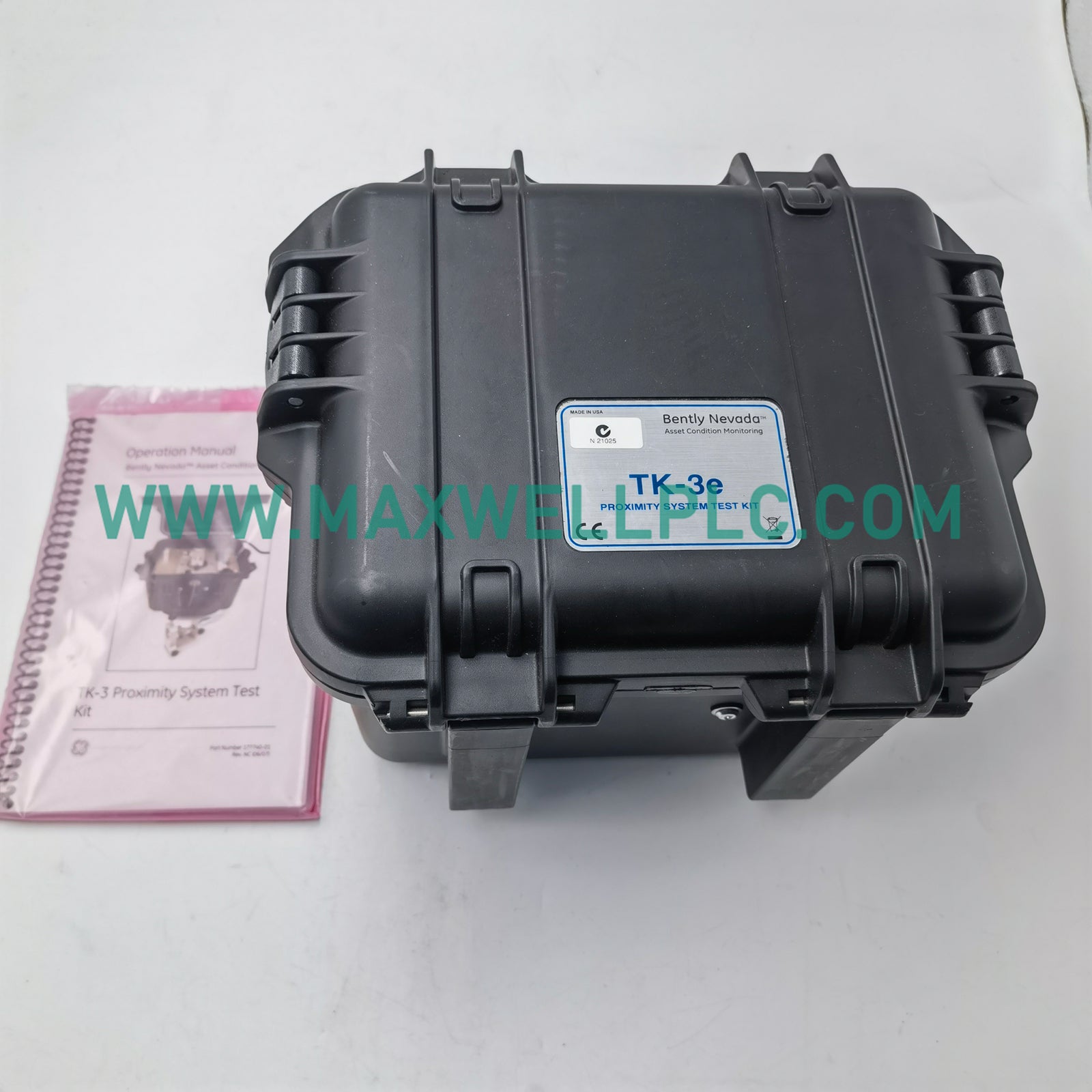

Bently Nevada TK-3E 177313-02-01 مجموعة اختبار نظام التقارب سلسلة TK-3
-
الأبعاد: 30 × 25 × 20 سم
-
بلد المنشأ: USA
-
الدفع: تحويل بنكي، ويسترن يونيون
-
ميناء الشحن: شيامن
تم تكوين Bently Nevada TK-3E 177313-02-01 (مجموعة اختبار نظام التقارب 177313-02-01) للتحقق من السلامة التشغيلية لأنظمة المحولات، ويوفر التنفيذ المادي المباشر لمعايرة المحولات الثابتة والديناميكية.
مصفوفة تكوين النموذج
- 177313: النموذج الأساسي (مجموعة اختبار TK-3E)
- 02: التكوين المتري
- 01: التكوين الأمريكي (دعم مجمع)
مواصفات الأجهزة
| المعلمة | المواصفة |
|---|---|
| النموذج | 177313-02-01 |
| العلامة التجارية | Bently Nevada |
| المنشأ | الولايات المتحدة الأمريكية |
| الوزن | 5.5 كجم |
| أبعاد الشحن | 30 × 25 × 20 سم |
| درجة حرارة التشغيل | 0 إلى 50 درجة مئوية |
| استهلاك الطاقة | 95-125 فولت تيار متردد أو 190-250 فولت تيار متردد، 50/60 هرتز |
| نطاق المغزل | 0 إلى 25.4 ملم (0 إلى 1000 ميل) |
| إمداد الهواء | 6.2 بار (90 رطل لكل بوصة مربعة) كحد أقصى |
مبادئ معايرة TSI والمحولات
تم تصميم مجموعة اختبار TK-3E لإجراء قياس دقيق لمسبار التيار الدوامي والتحقق من استجابة النظام. من خلال استخدام ميكرومتر مغزل ولوحة اهتزاز دوارة، تتيح المجموعة للفنيين رسم جهد الفجوة مقابل الإزاحة المادية. هذا ضروري للتحقق من أهداف جهد الفجوة البالغة -10 فولت تيار مستمر وضمان أن نظام المراقبة يبلغ بشكل صحيح عن بيانات ديناميكيات الدوار. توفر قدرة المجموعة على محاكاة حركة العمود الديناميكية مرجعًا للتحقق من استجابة تردد النظام وخطية، مما يضمن أن قمع التداخل ومعالجة الإشارة يعملان ضمن التفاوتات المحددة.
معلومات الطلب
- وحدة واحدة من مجموعة اختبار TK-3E ذات محرك كهربائي
- 1 × مجموعة مكونات مترية وأمريكية
- 1 × زر هدف من سبائك الصلب AISI 4140 وتجميع لوحة الاهتزاز
إرشادات التثبيت والتشغيل الميداني
- التحقق من الطاقة: تحقق من أن جهد الدخل المتناوب يتطابق مع إعداد مفتاح الاختيار (95-125 فولت تيار متردد أو 190-250 فولت تيار متردد) قبل التوصيل بمصدر طاقة.
- إمداد الهواء: تأكد من أن الهواء المضغوط نظيف وجاف ومنظم بحد أقصى 6.2 بار لتشغيل آلية القيادة.
- التركيب: ثبت مجموعة الاختبار على سطح مستوٍ وثابت لمنع تأثير الاهتزازات على نتائج المعايرة.
- التأريض: قم بتوصيل الهيكل بأرضي مشترك للأجهزة للحفاظ على السلامة الكهربائية وسلامة قياس الإشارة.
الأسئلة المتداولة
-
ما هو الغرض الأساسي من لوحة الاهتزاز؟
تخلق لوحة الاهتزاز انحرافًا محوريًا محاكًا للدوار، مما يسمح للمستخدم بالتحقق من الاستجابة الديناميكية ودقة الطور لنظام مراقبة التقارب.
-
هل يمكن لـ TK-3E معايرة محولات غير تابعة لـ Bently Nevada؟
توفر المجموعة مرجعًا للإزاحة الميكانيكية وتتوافق مع أي نظام مسبار يتطلب إعداد فجوة مادية والتحقق من الإشارة ضمن نطاق إزاحته.
-
هل الوحدة آمنة جوهريًا؟
لا، تم تصميم TK-3E للاستخدام في البيئات الصناعية غير الخطرة وليست مصنفة للتشغيل في الأجواء المتفجرة.
-
لماذا يتكون زر الهدف من فولاذ AISI 4140؟
يُستخدم AISI 4140 لأنه يوفر استجابة مغناطيسية وكهربائية قياسية تُعد خط الأساس لمعايرة مسبار التيار الدوامي عبر التطبيقات الصناعية.
-
كيف يتم الحفاظ على دقة ميكرومتر المغزل؟
المغزل هو جهاز ميكانيكي دقيق؛ حافظ عليه نظيفًا وخاليًا من الحطام. تجنب الصدمات الميكانيكية أو دفع الميكرومتر إلى ما وراء حد 25.4 ملم.
-
ماذا تعني الرطوبة "غير المكثفة" للتخزين؟
يجب أن تظل بيئة التخزين أقل من نقطة الندى لمنع الرطوبة من التسبب في دوائر كهربائية قصيرة داخلية أو تآكل المكونات الميكانيكية الدقيقة.
-
هل يمكن استخدام المجموعة لمحاكاة اهتزاز العمود الشعاعي؟
نعم، يتيح تجميع لوحة الاهتزاز على وجه التحديد محاكاة الحركة الشعاعية لاختبار نطاق سعة الاهتزاز من 50 ميكرومتر إلى 254 ميكرومتر.
-
ما هي دورة عمل المحرك الكهربائي؟
المحرك الرئيسي مخصص للاستخدام المتقطع أثناء إجراءات المعايرة؛ تجنب التشغيل المستمر لفترات طويلة لمنع الحمل الزائد الحراري.
