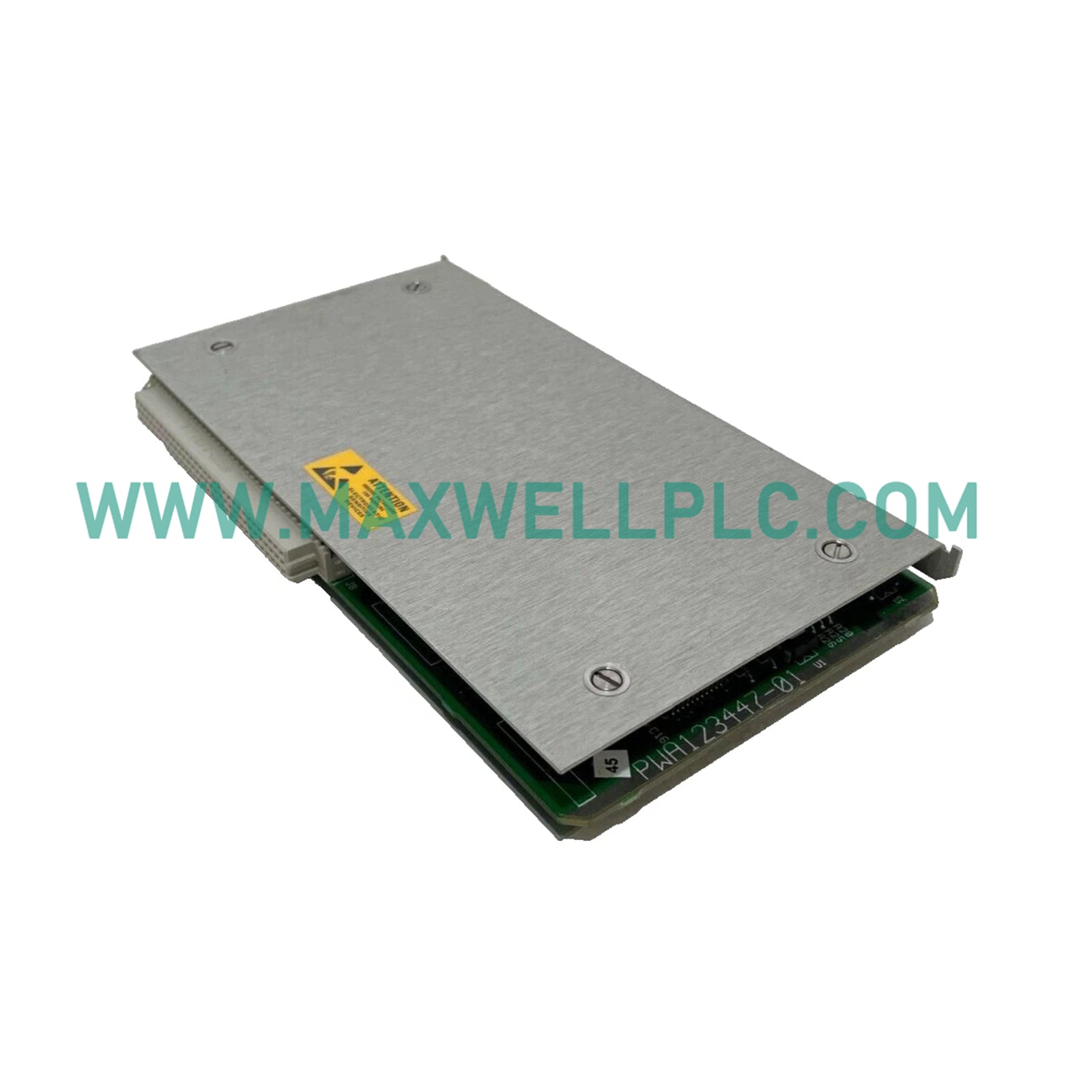

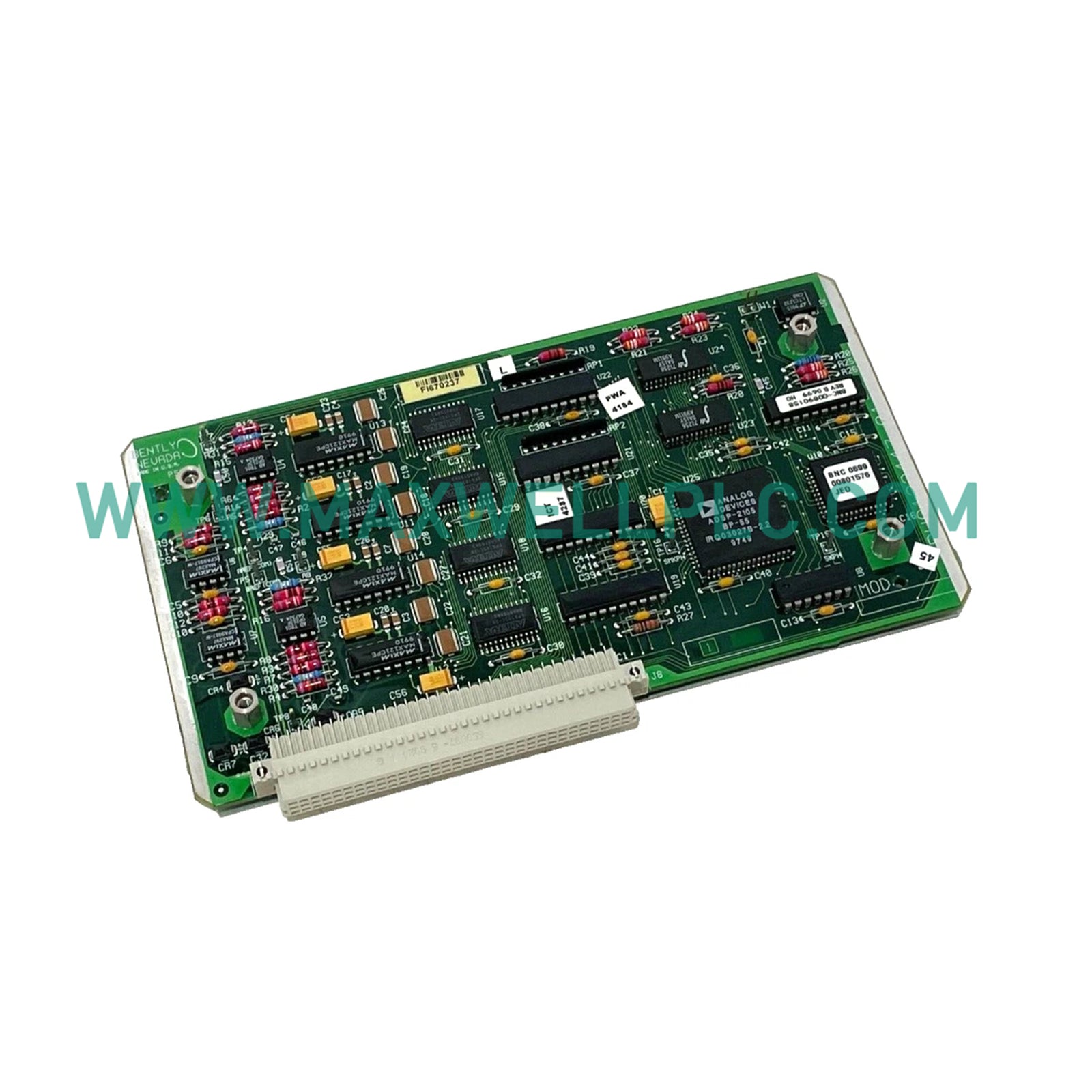

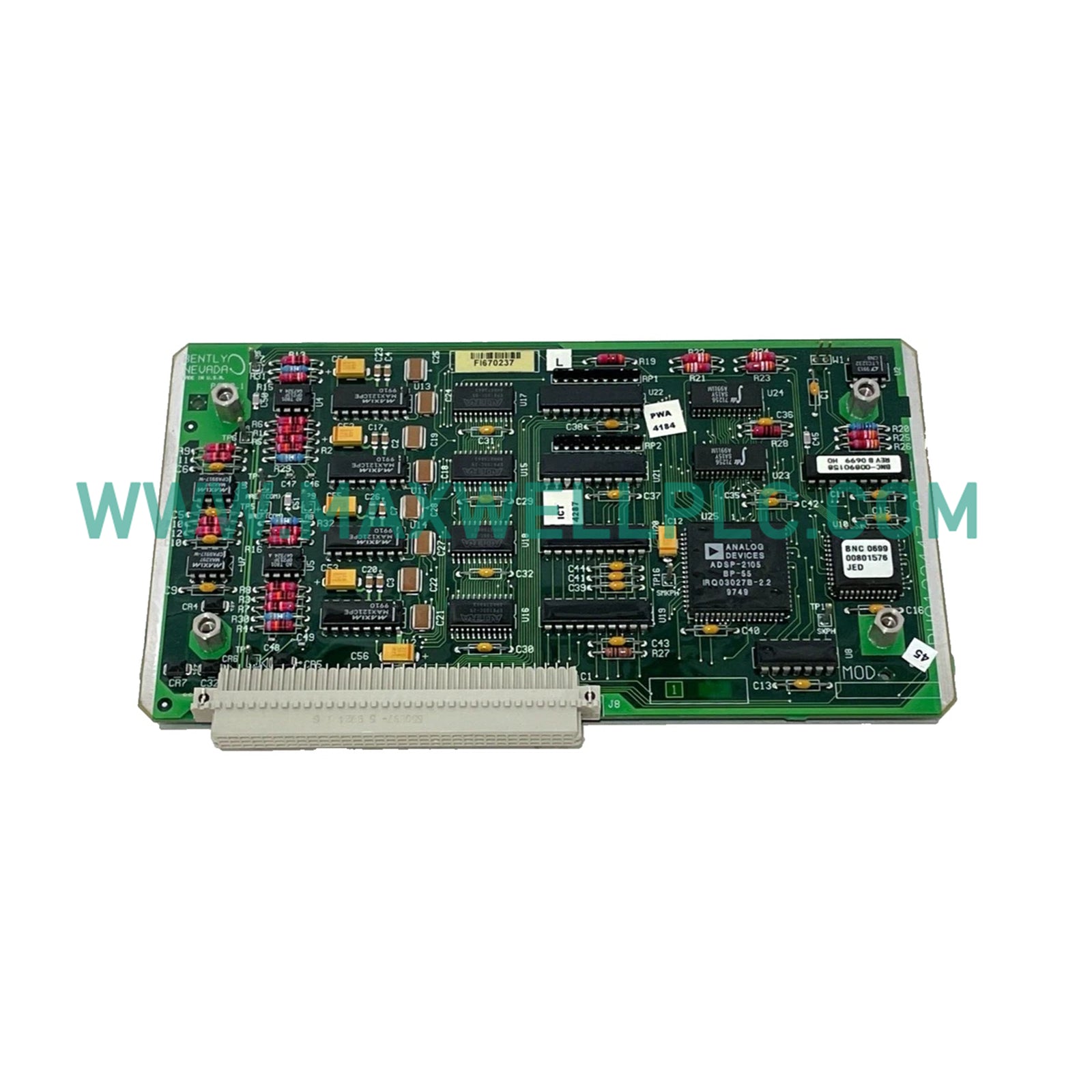

تُعد لوحة Bently Nevada PWA123447-01 هي لوحة أخذ العينات الأساسية TDXnet المستخدمة لتنفيذ أخذ عينات عالية الدقة للبيانات الثابتة والمدارية والطيفية عبر منصات سلسلة TDXnet.

تتبع الأجهزة ومعرفات قطع الغيار

• TDXnet: تسمية منصة أجهزة شبكة تبادل البيانات العابرة.

• PWA123447-01: رقم جزء التجميع الأساسي للأسلاك المطبوعة للوحة الدائرة الخاصة بأخذ العينات.

• Series2150/2155: مصفوفة توافق أجهزة سلسلة النظام الأساسي المرتبطة.

مصفوفة معلمات اللوحة

تتبع الانتقالات وديناميكيات الدوار

تلتقط مصفوفة أخذ العينات بيانات الإدخال الخام من القنوات الأمامية دون تشويه مقاييس تحجيم مسبار تيار إيدي المعاير. أثناء أحداث بدء تشغيل وإيقاف الجهاز، تتعقب اللوحة تغيرات ديناميكيات الدوار السريعة عبر مخزنين مؤقتين مستقلين للأجهزة. يحافظ التحقق المستمر من المعالجة على محاذاة مراقبة التحقق من جهد الفجوة (أهداف -10 فولت تيار مستمر)، بينما تفرض دوائر مرشح اللوحة الخلفية المدمجة قمع التداخل المتبادل بين قنوات التتبع عالية السرعة.

قائمة محتويات صندوق الشحن

• 1 لوحة Bently Nevada PWA123447-01 TDXnet Sampler

• 1 كيس حماية ضد الشحن الساكن

الإعداد الميكانيكي والانزلاق والاتصالات

إدخال فتحة اللوحة الخلفية

• قم بمحاذاة حواف اللوحة مع قضبان التوجيه في الهيكل داخل حاوية مراقبة TDXnet.

• ادفع اللوحة للأمام حتى تستقر موصلات الدبوس الخلفية في مجموعة ناقل اللوحة الخلفية السلبية.

توجيه كابل الاتصال

• قم بتوصيل كابل إيثرنت من الفئة الصناعية بمنفذ الواجهة الأمامي لإنشاء رابط مباشر إلى Data Manager.

• وجه جميع خطوط الاتصال بعيدًا عن حلقات الطاقة الأساسية المجاورة لحماية حزم البيانات من الضوضاء الحثية.

الأسئلة الشائعة حول الأداء الفني

• كيف تعمل وظيفة الاستعادة الفورية من فقدان الطاقة أثناء انقطاع كهربائي غير متوقع؟

  تحافظ المكثفات الداخلية عالية السرعة على بيانات حالة السجل، مما يسمح للوحة باستئناف أخذ العينات النشط فور استعادة الطاقة.

• هل يدعم تكوين لوحة أخذ العينات هذا عملية الاستبدال السريع أثناء تشغيل الفتحة؟

  لا، عمليات الاستبدال السريع مقيدة تمامًا؛ اعزل ناقل الطاقة الرئيسي للرف الفرعي قبل إخراج أو استبدال أصل هذه اللوحة.

• ما هي حدود الذاكرة الدقيقة التي تقيد كتلتين تخزينيتين مستقلتين لبدء التشغيل/الإيقاف؟

  تحتوي الأجهزة على منطقتين ذاكرتين معزولتين تم تكوينهما لقفل البيانات العابرة أثناء انتقالات حالة الجهاز دون الكتابة فوق السجلات السلبية.

• ما هي قيم الحيز المادي الكلي التي تقيد وزن المنتج غير المعبأ ومعلمات الشحن؟

  يزن التجميع الداخلي 0.3 كجم صافي ضمن حدود أبعاد العبوة القصوى البالغة 2.5 × 19.1 × 10.2 سم.

• كيف تؤثر ضوضاء اللوحة الخلفية على تتبع البيانات الثابتة والمدارية والطيفية عالية الدقة؟

  تتميز اللوحة بطبقات ترشيح إلكترونية مخصصة تعزل عقد التحويل، مما يحافظ على دقة تحجيم مسبار تيار إيدي.

• ما هو معيار الواجهة الذي ينظم ارتباط بيانات الأجهزة المباشر إلى عقدة Data Manager؟

  يستخدم مسار البيانات طبقة اتصال إيثرنت IEEE 800.3 القياسية لإدارة عمليات نقل ملفات بيانات الطيف السريعة إلى الكمبيوتر المضيف.

• لماذا يجب على مهندسي الميدان التأكد من إحكام ربط براغي تأريض الهيكل بالكامل؟

  تؤدي مسارات تأريض اللوحة الأمامية غير المحكمة إلى ضوضاء الوضع المشترك، مما يضعف قدرات قمع التداخل المتبادل لقنوات الانتقالات.

• هل يمكن نشر هذا الجهاز داخل أرفف مراقبة سلسلة 7200 القديمة باستخدام محولات؟

  لا، دبابيس الواجهة المادية ومنطق أخذ العينات TDXnet غير متوافقين مع معايير خط اللوحة الخلفية القديمة.
