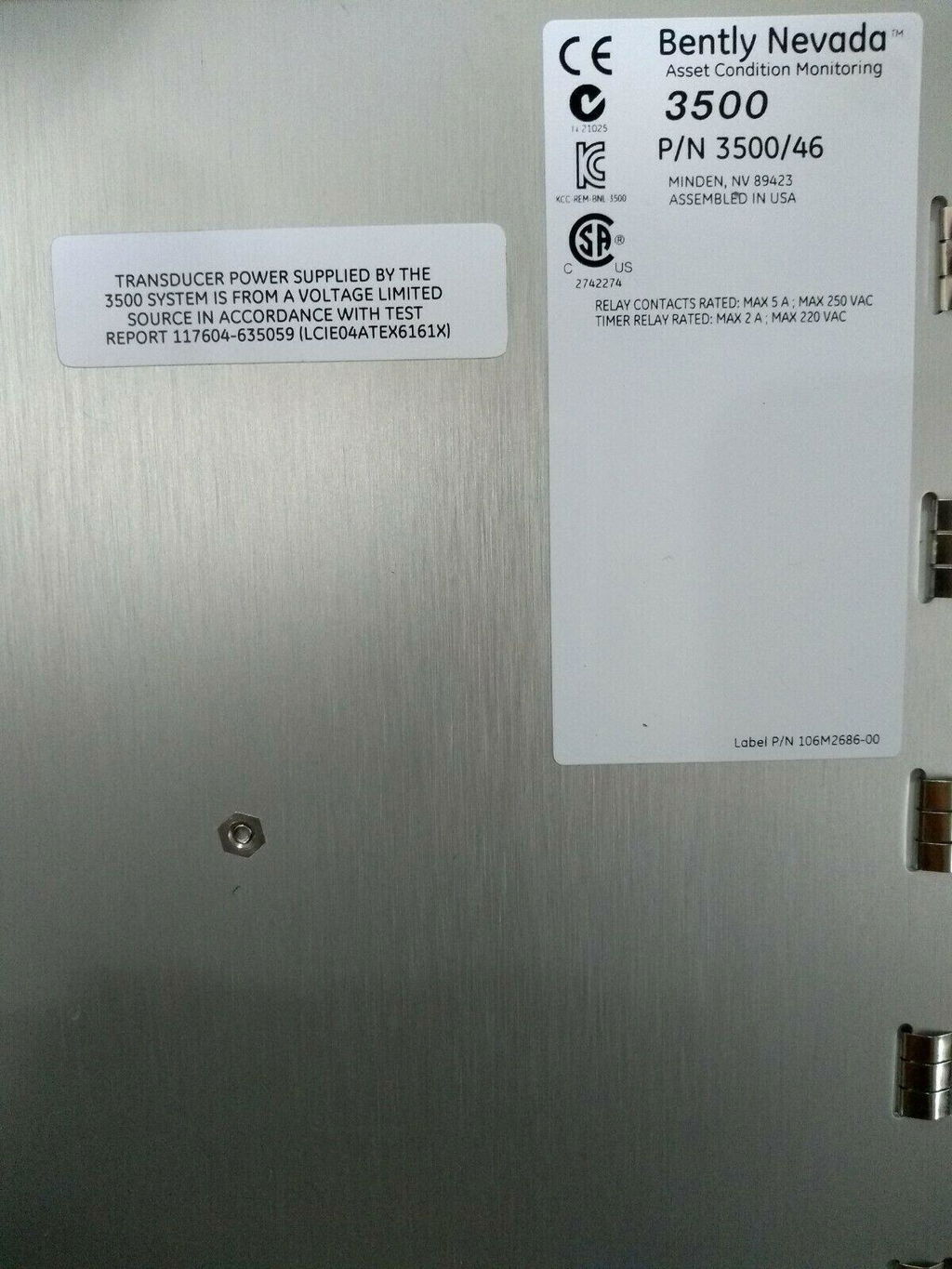

3500/46M 176449-06 جهاز رصد هيدرو بنتلـي نيفادا

Bently Nevada 3500/46M 176449-06 نظام مراقبة هيدروليكي 3500

Bently Nevada

Bently Nevada 3500/46M 176449-06 نظام مراقبة هيدروليكي 3500

SKU: 176449-06

In Stock

الأبعاد: 2.6 سم × 25.8 سم × 24 سم
بلد المنشأ: USA
الدفع: تحويل بنكي، ويسترن يونيون
ميناء الشحن: شيامن

Categories : بنتلي نيفادا, سلسلة بنتلي نيفادا 3500, كل المنتجات

Tags : 3500 System, Bently Nevada 3500 System, Machinery Protection Modules

1 years warranty

Delivery time: 3-7 business days

Free 30 days return

If you have any questions, you are always welcome to contact us. We'll get back to you as soon as possible, withing 24 hours on weekdays.

Customer service

All questions about your order, return and delivery must be sent to our customer service team by e-mail at yourstore@yourdomain.com

Sale & Press

If you are interested in selling our products, need more information about our brand or wish to make a collaboration, please contact us at press@yourdomain.com

يعمل الجهاز Bently Nevada 3500/46M 176449-06، والذي يُفهرس أيضًا باسم 3500/46M Hydro Monitor، كعنصر أجهزة مخصص لمراقبة الضغط الهيدروليكي والإشارة الديناميكية داخل نظام حماية الآلات 3500.

البيانات الكهربائية والميكانيكية

المعلمة	المواصفات
الموديل	3500/46M 176449-06
العلامة التجارية	Bently Nevada
المنشأ	الولايات المتحدة الأمريكية
الوزن	0.8 كجم
أبعاد الشحن	2.6 سم × 25.8 سم × 24 سم
درجة حرارة التشغيل	-40 درجة مئوية إلى +85 درجة مئوية
الرطوبة	0-95 % رطوبة نسبية، غير متكثفة
استهلاك الطاقة	7.7 واط نموذجي
مدخل مرسل الضغط	4-20 مللي أمبير / 0-10 فولت تيار مستمر
تصنيف تلامس الإنذار	5 أمبير @ 30 فولت تيار مستمر / 250 فولت تيار متردد
نطاق سرعة الدوار	25 إلى 1500 دورة في الدقيقة
مرشح مباشر	-3 ديسيبل @ 1.2 هرتز (0.104 هرتز إلى 500 هرتز قابل للتحديد)
مرشح الفجوة	-3 ديسيبل @ 0.05 هرتز

التحقق من جهد الفجوة ومعالجة ديناميات الدوار

تُعدّل الوحدة الإشارات الواردة من مجسات التقارب بالتيار الدوامي ومرسلات الضغط. يتطلب التشغيل التحقق من جهد الفجوة عند هدف اسمي يبلغ -10 فولت تيار مستمر عند كتلة إنهاء المجس لتأكيد التشغيل ضمن النطاق الخطي. تُدعم تحليل ديناميات الدوار من خلال مرشحات تمرير منخفض ومرشحات فجوة قابلة للتكوين لرفض الانجراف الهيدروليكي الساكن مع الحفاظ على مكونات الاهتزاز الديناميكية. يقلل قمع التداخل الداخلي من تداخل القنوات على ناقل اللوحة الخلفية.

الاستفسارات الفنية

س: هل الوحدة 3500/46M 176449-06 قابلة للتبديل الساخن؟

ج: لا. أزل الوحدة وأدخلها فقط عندما يكون الرف غير مزود بالطاقة لمنع أخطاء الاتصال باللوحة الخلفية وادعاءات الإنذار الكاذبة.

س: ما هو السحب النموذجي للتيار الخلفي؟

ج: عند 24 فولت تيار مستمر تسحب الوحدة حوالي 320 مللي أمبير (7.7 واط نموذجي). تحقق من مدى سعة مزود طاقة الرف وفقًا لورقة بيانات مزود الطاقة 3500.

س: هل يمكن لهذه الوحدة أن تحل محل 3500/46M بلواحق مختلفة؟

ج: تشير اختلافات اللواحق إلى اختلافات في البرامج الثابتة أو تكوين الإدخال/الإخراج. تحقق من التوافق مع إصدار البرامج الثابتة المثبت في الرف قبل الاستبدال.

إرشادات التثبيت الميداني

ثبّت الوحدة في الفتحة المخصصة لرف 3500 وقم بتثبيتها بواسطة برغي الإبهام الموجود في اللوحة الأمامية. استخدم كابلات مزدوجة مجدولة ومحمية بشكل فردي لجميع مدخلات المحولات؛ قم بتوصيل درين الحماية فقط في قضيب التأريض الخاص بالرف - ولا تصله أبدًا في كلا الطرفين. افصل كابلات الإشارة عن طاقة التيار المتردد أو أسلاك المرحل بمسافة لا تقل عن 15 سم (6 بوصات). قم بإجراء فحص لجهد الفجوة (-10 فولت تيار مستمر اسمي لمجسات التيار الدوامي) بعد التثبيت الميكانيكي وقبل تفعيل الإنذارات.

معلومات الطلب

وحدة المراقبة المائية 3500/46M 176449-06
مرجع قطع الغيار: 176449-06
أجهزة تركيب الرف 3500 متضمنة
