نظرة عامة على المنتج

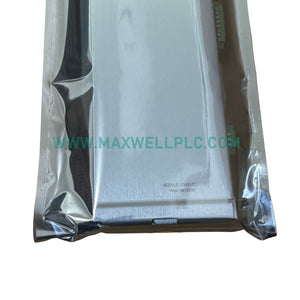

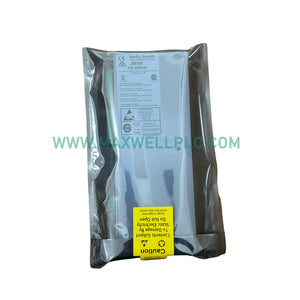

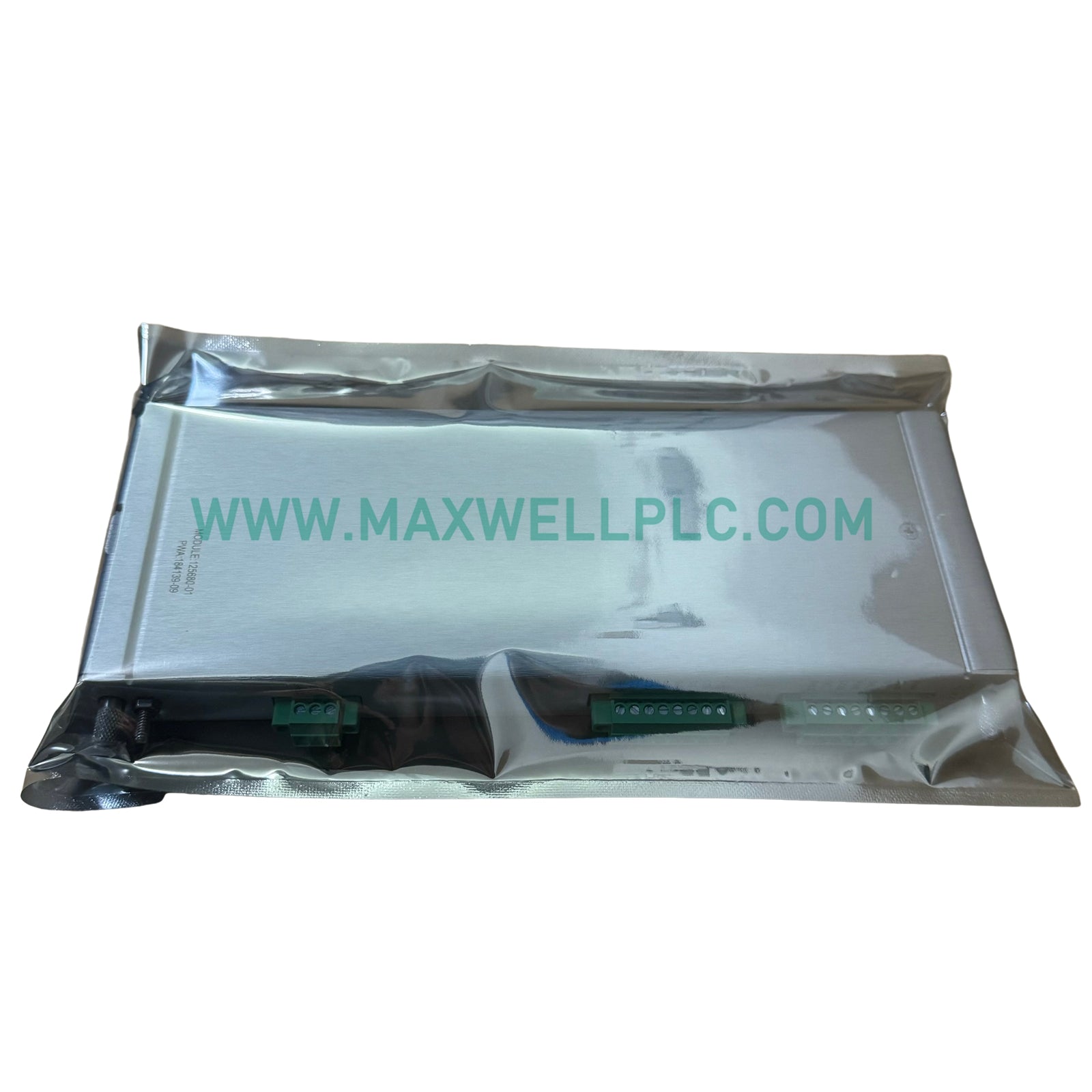

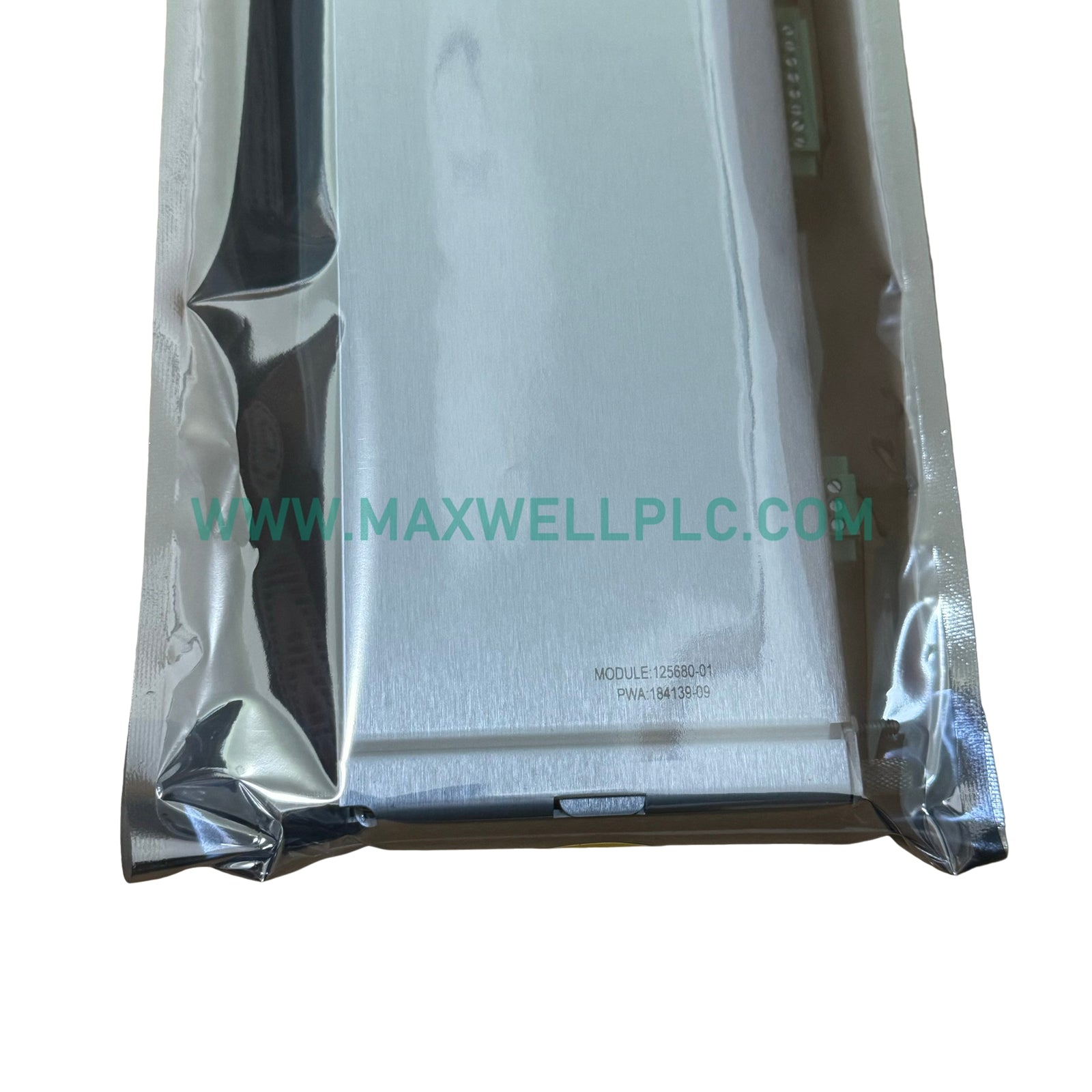

Bently Nevada 125680-01 هو وحدة إدخال/إخراج (I/O) متخصصة ذات 4 قنوات من نوع Proximitor، مصممة خصيصًا لنظام المراقبة 3500/40M. يعمل هذا المكون المادي كنقطة إنهاء مادية لمستشعرات التقارب، موفراً التكييف الحرج للإشارة اللازم لترجمة بيانات المستشعر الخام إلى مقاييس عملية لصحة الماكينة. باستخدام تصميم إنهاء داخلي، يسمح 125680-01 بالأسلاك الميدانية المباشرة للوحة الخلفية للحامل، مما يبسط عملية التثبيت ويقلل الحاجة إلى كتل طرفية خارجية.

صُمم 125680-01 لحماية الآلات ذات الموثوقية العالية، فهو يسهل المراقبة المستمرة لسلوك العمود في المعدات الدوارة. وهو يدعم مجموعة واسعة من أنواع القياسات، بما في ذلك الاهتزاز الشعاعي، وموضع الدفع المحوري، والانحراف. تضمن الوحدة تسليم إشارات عالية الدقة إلى جهاز المراقبة 3500/40M، مما يمكن النظام من تنفيذ منطق الفصل السريع وحماية الأصول الصناعية الحيوية من الأعطال الميكانيكية.

الخصائص التقنية

• سعة القنوات: تدعم ما يصل إلى أربع قنوات مراقبة مستقلة.

• طريقة الإنهاء: نهايات داخلية لأسلاك ميدانية مباشرة وموفرة للمساحة.

• توافق الإشارة: مصمم خصيصًا لأجهزة استشعار Proximitor ومحولات سلسلة 3300 XL.

• مجموعة القياسات: تدعم الاهتزاز الشعاعي، وموضع الدفع، والتمدد التفاضلي، والانحراف، و REBAM.

• مرونة التكوين: تتم إدارة القنوات في أزواج، مما يسمح بتعيين وظائف مستقلة (على سبيل المثال، القناة 1/2 للاهتزاز، القناة 3/4 للموضع).

• معالجة الإشارة: تكييف متقدم لإشارات الإدخال إلى قيم ثابتة وديناميكية عالية الدقة.

• دمج الإنذارات: متوافق تمامًا مع نقاط ضبط التنبيه والخطر القابلة للبرمجة من قبل المستخدم ضمن إطار عمل 3500.

• سلسلة النظام: جزء من نظام حماية الآلات Bently Nevada 3500 (متوافق مع محولات سلسلة 3300).

• الأبعاد: 2.5 سم × 11.2 سم × 24.2 سم.

• الوزن: 0.38 كجم.

• بلد المنشأ: الولايات المتحدة الأمريكية.

المراقبة والتطبيق الحرج

يُعد 125680-01 أساسيًا للمنشآت التي تتطلب تتبعًا دقيقًا للإزاحة والاهتزاز في التوربينات عالية السرعة، والضواغط، والمضخات. من خلال توفير واجهة نظيفة ومحمية لمجسات التقارب، فإنه يقلل من ضوضاء الإشارة ويمنع التداخل من تعطيل القياسات الحساسة. وهذا أمر حيوي بشكل خاص في تطبيقات مثل مراقبة موضع الدفع، حيث يجب اكتشاف التغيرات التي تقل عن المليمتر في موقع العمود لمنع التلامس الداخلي الكارثي.

يتيح تكوين الوحدة مزدوج الأزواج لمهندسي المصانع تحسين أجهزة الرف الخاصة بهم، وإدارة تخصصات مراقبة متعددة ضمن مساحة إدخال/إخراج واحدة. تضمن هذه النمطية، جنبًا إلى جنب مع المتانة المتوقعة من أجهزة Bently Nevada، أن يظل 125680-01 رابطًا موثوقًا به في سلسلة حماية الآلات. إنه يوفر تدفق البيانات الأساسي المطلوب لكل من إيقاف التشغيل الآمن التلقائي وتحليل الصيانة التنبؤية من خلال تكامل برنامج System 1.
