وحدة إمداد الطاقة من بنتلي نيفادا 3500/15-05-05-00، نظام 3500
وحدة إمداد الطاقة من بنتلي نيفادا 3500/15-05-05-00، نظام 3500
وحدة إمداد الطاقة من بنتلي نيفادا 3500/15-05-05-00، نظام 3500
Bently Nevada

وحدة إمداد الطاقة من بنتلي نيفادا 3500/15-05-05-00، نظام 3500

SKU: 3500/15-05-05-00 In Stock
  • الأبعاد: 5.5 × 29 × 23 سم
  • بلد المنشأ: USA
  • الدفع: تحويل بنكي، ويسترن يونيون
  • ميناء الشحن: شيامن
1 years warranty
Delivery time: 3-7 business days
Free 30 days return

Help

If you have any questions, you are always welcome to contact us. We'll get back to you as soon as possible, withing 24 hours on weekdays.

Customer service

All questions about your order, return and delivery must be sent to our customer service team by e-mail at yourstore@yourdomain.com

Sale & Press

If you are interested in selling our products, need more information about our brand or wish to make a collaboration, please contact us at press@yourdomain.com

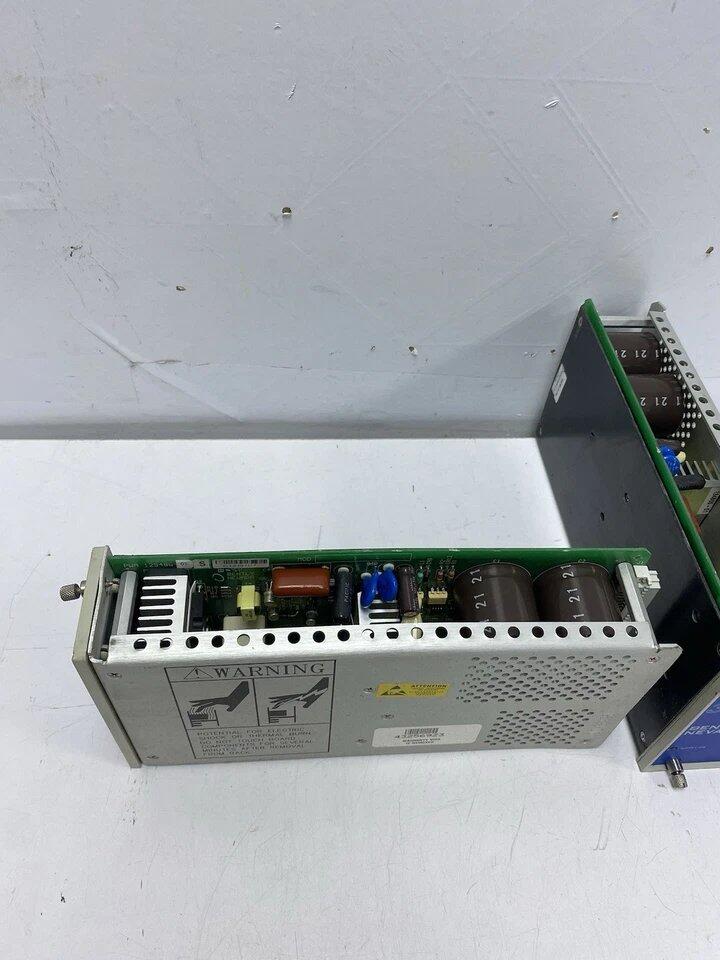

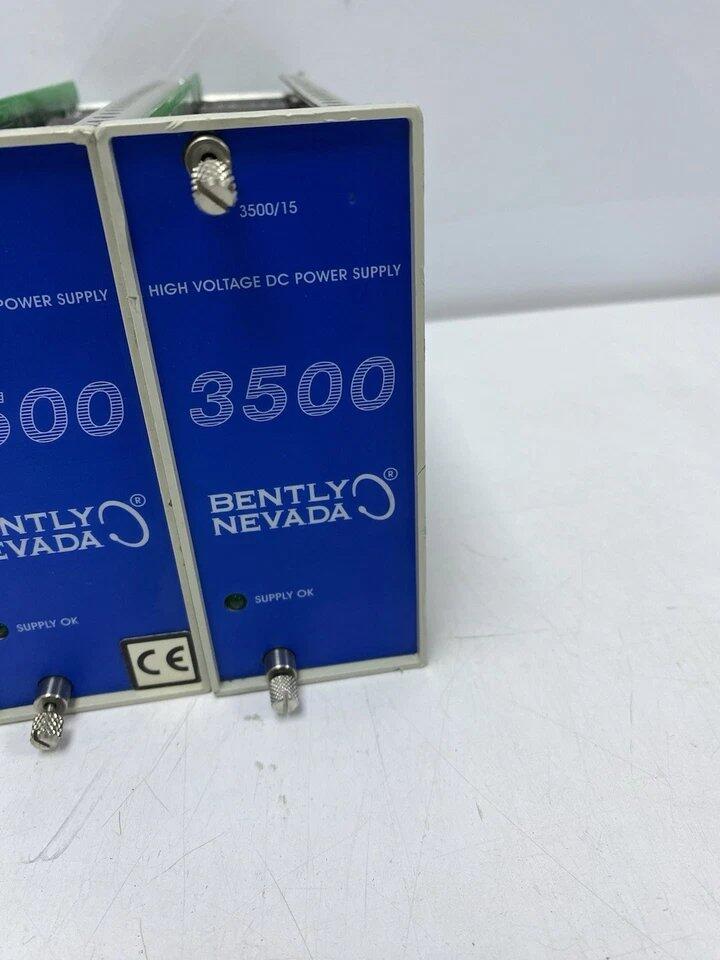

تعمل الوحدة Bently Nevada 3500/15-05-05-00، المصنفة أيضًا باسم وحدة تزويد الطاقة 3500/15E، كمكون مادي مخصص لتحويل وتنظيم الطاقة من التيار المتردد إلى التيار المستمر ضمن منصات نظام 3500. يتم تثبيت الوحدة في الفتحات اليسرى من الهيكل الرئيسي للأجهزة لتصحيح وتصفية وتوزيع جهود التشغيل الداخلية عبر البنية التحتية للوحة الخلفية.

تكوين المصفوفة الوظيفية

اختيار اللاحقة تفصيل خصائص الأجهزة
3500/15 وصف تعقب الطراز الأساسي لأجهزة تحويل الطاقة من سلسلة 3500
-05 بنية موضع الفتحة السفلية: مدخل جهد تيار متردد عالمي (85 إلى 264 فولت تيار متردد فعال)
-05 بنية موضع الفتحة العلوية: مدخل جهد تيار متردد عالمي (85 إلى 264 فولت تيار متردد فعال)
-00 تخطيط معيار الموافقة من الوكالة: لا يوجد
106M1079-01 تجميع معرف قطعة بطاقة الدائرة الداخلية الرئيسية
106M1081-01 تجميع واجهة وحدة إنهاء الإدخال الخلفية

مؤشرات الأداء المعماري

المعلمة المواصفات
النموذج 3500/15-05-05-00 (3500/15E)
العلامة التجارية Bently Nevada
الأصل الولايات المتحدة الأمريكية
الوزن 1.42 كجم
أبعاد الشحن 5.5 × 29.0 × 23.0 سم
درجة حرارة التشغيل -30 إلى +65 درجة مئوية
استهلاك الطاقة 85 إلى 264 فولت تيار متردد فعال لمدخل الخط (سعة التزويد تتوافق مع حمل الرف الكامل)
طيف التردد تتبع الخط الهيكلي من 47 إلى 63 هرتز
الرطوبة النسبية 95% كحد أقصى غير مكثف
رموز معرف الأجهزة 106M1079-01 (الرئيسي) + 106M1081-01 (TIM)
رمز التعريفة الجمركية 8537101190

استقرار الجهد لحلقات محولات التيار الدوامي

توفر الوحدة 3500/15E جهود تيار مستمر منظمة للوحة الخلفية، مما يحافظ على الخطوط الأساسية المرجعية لحسابات معايرة مجسات التيار الدوامي التي تجريها بطاقات المراقبة المجاورة. يدعم هذا التوزيع عالي التصفية إمكانية التحقق من جهد الفجوة بدقة (أهداف -10 فولت تيار مستمر) عن طريق عزل حلقات تزويد المحول عن التوافقيات الخارجية للخط. يمنع تتبع قضبان الطاقة الداخلية المستقرة حقن الضوضاء في مسارات بيانات الاهتزاز، مما يحافظ على سلامة إشارة القناة أثناء أحداث ديناميكية الدوار العابرة.

الاستفسارات الفنية والمراجعة الهندسية

س: ما هي الخطوة الهندسية التي تحكم الاستبدال السريع لوحدة 3500/15 واحدة في تخطيط مزدوج متكرر؟

ج: في التكوينات الزائدة (وحدتان تزويد طاقة مثبتتين)، يمكن إزالة أو إدخال وحدة جهاز واحدة أثناء تشغيل الرف دون تعطيل بطاقات المراقبة. تتولى وحدة التزويد المتبقية حمل التيار الكامل للوحة الخلفية تلقائيًا دون أي تأخير في التبديل.

س: كيف يتعامل التكوين مع انخفاض جهد الخط إلى ما دون حد 85 فولت تيار متردد؟

ج: يؤدي الانخفاض إلى ما دون حد التيار المتردد الشامل إلى بدء وحدة تزويد الطاقة تسلسل إغلاق تلقائي، مما يزيل خط جاهزيتها الداخلي ويخفض حالة دائرة ترحيل "OK" على وحدة واجهة الرف لمنع منطق بطاقة المراقبة الخاطئ.

س: هل يمكن توصيل كود مدخل خط تيار متردد نشط (-05) بمصدر بطارية تيار مستمر مباشر؟

ج: لا. اللاحقة -05 تشير إلى مكونات تيار متردد شاملة (85 إلى 264 فولت تيار متردد فعال). تطبيق جهود تيار مستمر على هذه المدخلات يتجاوز مراحل التصحيح الداخلية بشكل غير صحيح وينتهك معايير قائمة الأجهزة.

بروتوكولات تجميع مكونات المجال

  • تحقق من أن قواطع الدائرة الرئيسية مؤمنة وموسومة قبل توصيل الأسلاك بالوحدة الخلفية 106M1081-01.

  • جرّد موصلات خط التزويد بدقة 7 مم لمنع ملامسة خيوط النحاس المكشوفة لمسارات الإطار المعدني المجاورة.

  • أحكم ربط براغي طرف الوحدة الخلفية بحدود عزم الدوران المحددة المدرجة في رسم مرجع الأجهزة.

  • أدخل بطاقة التحويل الأمامية مباشرة في فتحات المسار حتى يتم قفل مقابض الإخراج بإحكام فوق دبابيس الهيكل.

  • وصل أشرطة تأريض نحاسية منخفضة المعاوقة مباشرة من طرف تأريض إطار الرف إلى ناقل التأريض للوحة الرئيسية.

محتويات طقم المكونات

  • 1 × وحدة تحويل الطاقة الرئيسية 106M1079-01

  • 1 × مكون إنهاء الإدخال الخلفي 106M1081-01

  • 4 × براغي تثبيت اللوحة الهيكلية

تحديد الشحن اللوجستي

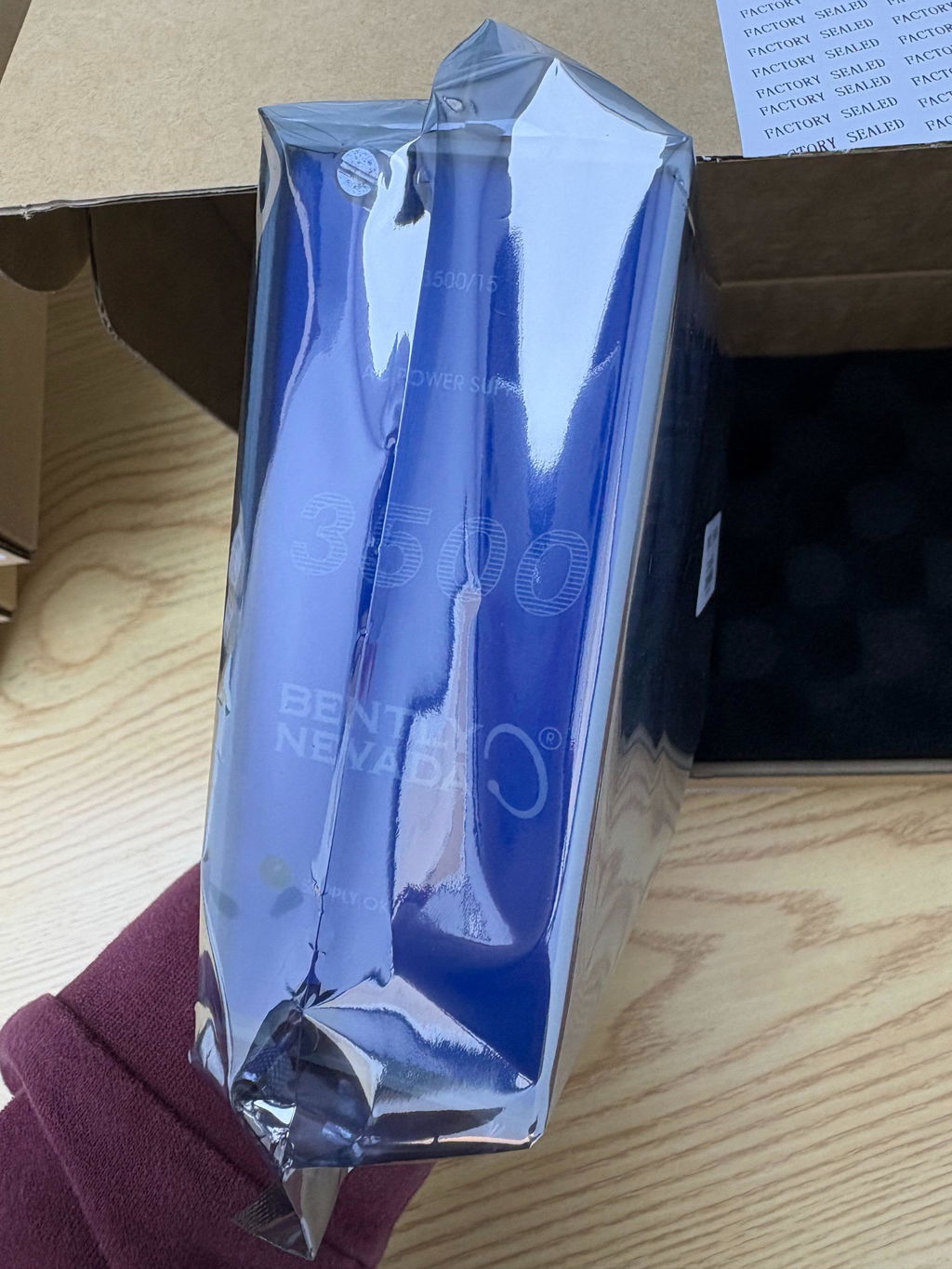

يتم إغلاق الإمدادات داخل عبوات صناعية ثقيلة مضادة للكهرباء الساكنة لعزل المكونات الحساسة عن الشحنات الساكنة والصدمات الفيزيائية أثناء الشحن. تنتقل حزم الشحن الجوي عالميًا عبر حلقات لوجستية ممتازة، مع وصول نموذجي للموقع يتراوح من 2-7 أيام عند الانتهاء من الدفع باستخدام شركات الشحن السريع DHL/FEDEX/UPS.
