نظرة عامة على المنتج

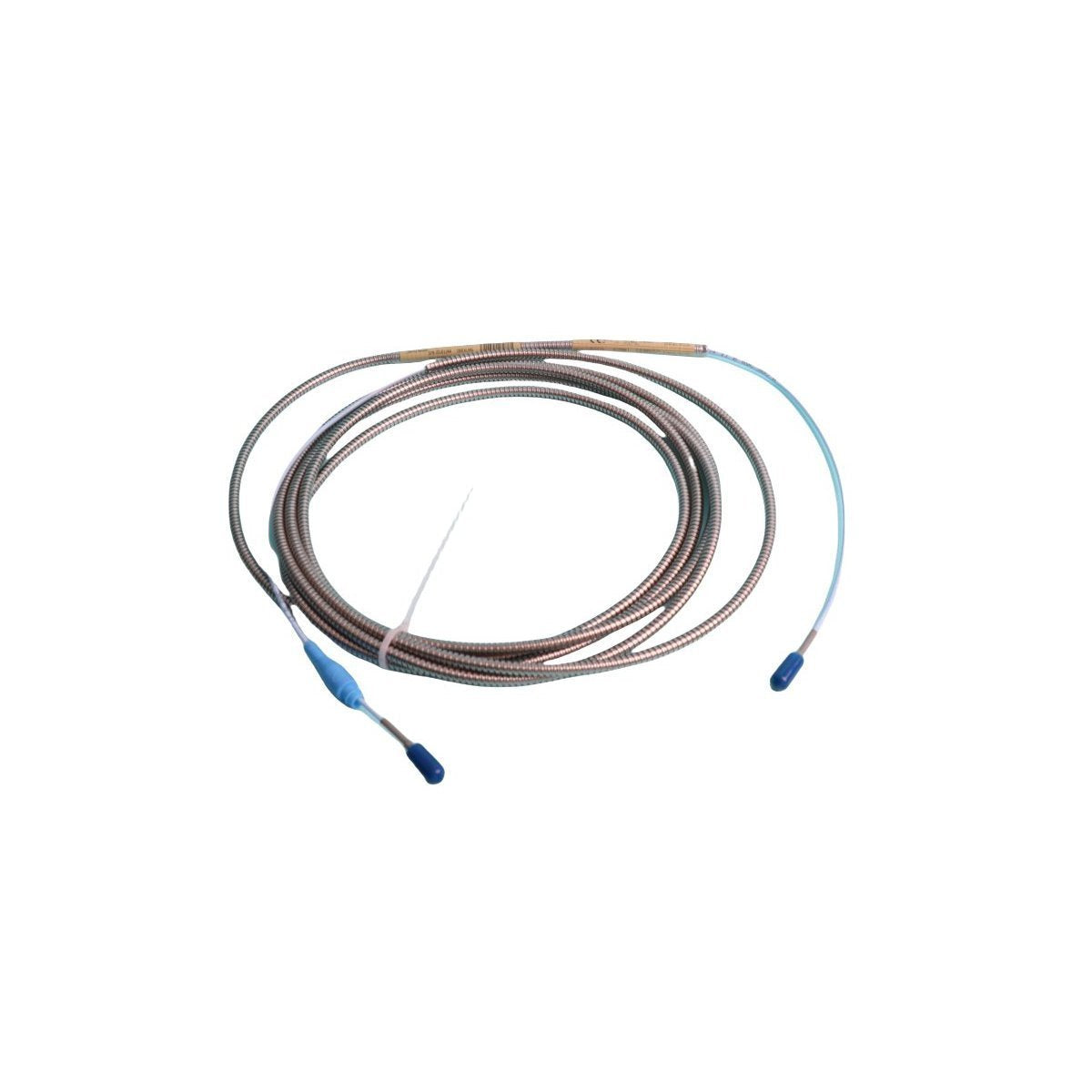

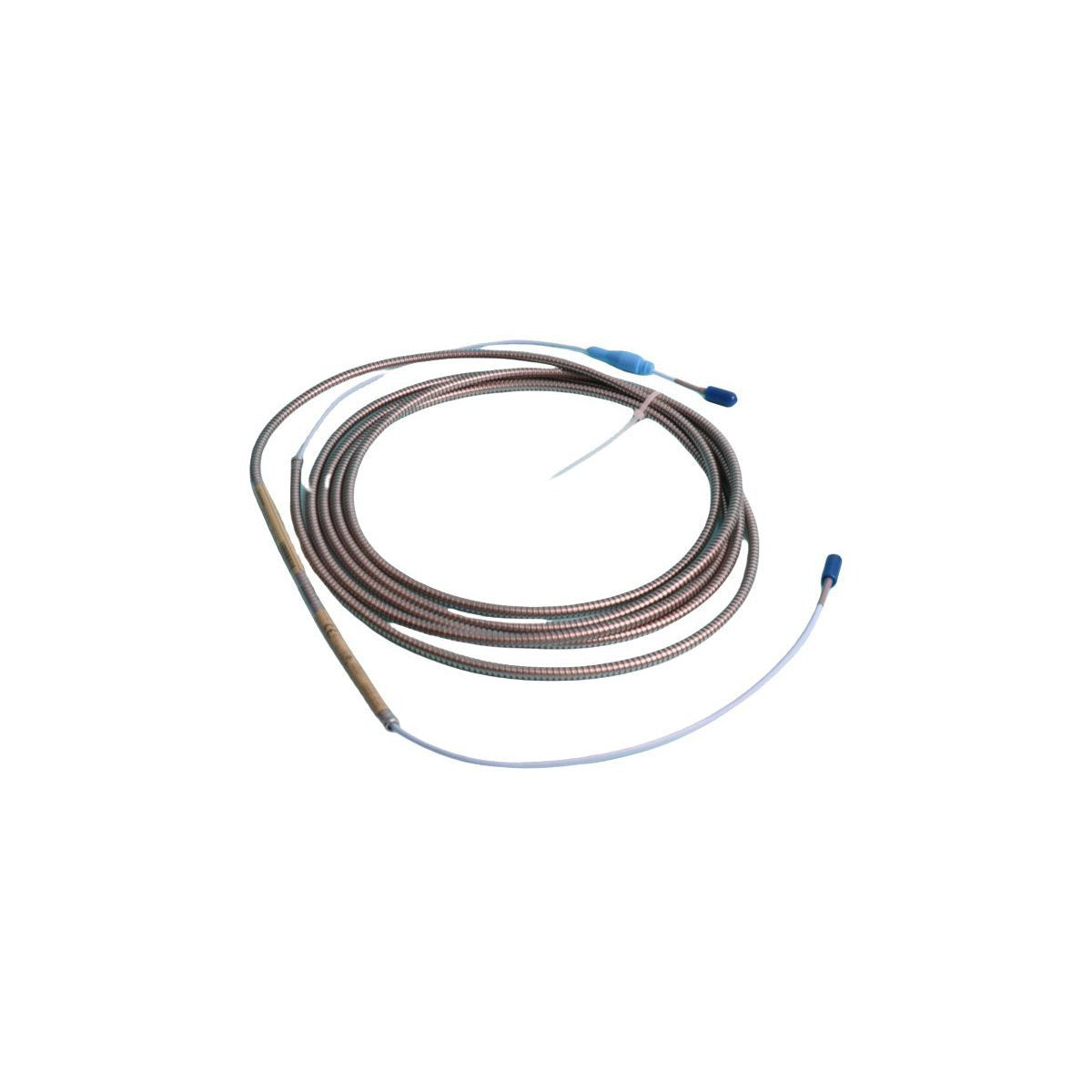

يعمل الكابل Bently Nevada 330930-065-05-00 كمسار لنقل الإشارة عالي الدقة ضمن نظام محول التقارب 3300 NSv (ذو التهوية غير القياسية). صُمم هذا الكابل الإضافي خصيصًا لأجهزة الطرد المركزي والمضخات الصغيرة ومراوح أبراج التبريد التي لا يمكن استخدام مجساتها القياسية، ويحافظ على المعاوقة الكهربائية الدقيقة اللازمة لقياس الإزاحة بالمايكرو بوصة. يضمن هذا الكابل توصيلًا مستقرًا لإشارات التيارات الدوامية من المجس إلى جهاز التقريب، مما يسهل المراقبة في الوقت الفعلي للاهتزاز الشعاعي والدفع المحوري.

يلعب هذا المكون دورًا حاسمًا في أجهزة المراقبة الإشرافية للتوربينات (TSI)، حيث يوفر الدقة المطلوبة لحماية الآلات عالية السرعة وبروتوكولات الإغلاق في حالات الطوارئ. من خلال استخدام عزل FEP المتقدم وموصلات مطلية بالذهب، فإنه يقاوم التدهور البيئي بينما يمنع ضوضاء الإشارة. سواء تم دمجه في رف Bently 3500 أو نظام Honeywell Experion DCS، يضمن هذا الكابل بقاء بيانات سلامة جهازك موثوقة وقابلة للتنفيذ.

تكوين اللاحقة ومنطق الإشارة

تحدد السلسلة الأبجدية الرقمية المحددة لسلسلة 330930 الطول الكهربائي ومستوى الحماية الميكانيكية لتجميع الكابل.

طول الكابل (065)

تشير اللاحقة "065" إلى طول كابل إجمالي يبلغ 6.5 أمتار (حوالي 21.3 قدمًا). في بنية 3300 NSv، يجب أن يتطابق الطول الكهربائي الكلي (المجس بالإضافة إلى الكابل الإضافي) بدقة مع معايرة جهاز التقريب - عادة 7.0 أمتار - للحفاظ على عامل قياس ثابت.

خيار الموصل والتدريع (05)

تحدد اللاحقة "05" تضمين تدريع من الفولاذ المقاوم للصدأ مع واقيات للموصلات. يوفر التدريع حماية ميكانيكية فائقة ضد السحق والتآكل، بينما تقوم واقيات الفلوروسيليكون بإغلاق وصلات Click-Loc ضد تسرب الزيت والرطوبة.

اعتمادات الوكالة (00)

يشير التصنيف "00" إلى الموافقات العالمية القياسية. يؤكد هذا أن تجميع الكابل يفي بمتطلبات السلامة الصارمة للبيئات الصناعية وهو مناسب للاستخدام في المواقع غير الخطرة ومواقع المصانع النموذجية.

المواصفات الفنية

توجيه المسار الميكانيكي وإرشادات الموقع

تبدأ الحماية الفعالة للإشارة بتركيب فيزيائي سليم. يتطلب هذا الكابل الإضافي المدرّع بطول 6.5 متر نصف قطر انحناء أدنى يبلغ 25.4 مم (1.0 بوصة) لضمان بقاء القلب المحوري الداخلي غير تالف. عند توجيه الكابل عبر صواني الكابلات المزدحمة أو القنوات، يمنع التدريع المصنوع من الفولاذ المقاوم للصدأ الانضغاط الميكانيكي، ولكن يجب على الفنيين مع ذلك تجنب الحواف الحادة التي قد تؤثر على الغلاف الخارجي.

يجب على الفنيين التأكد من أن موصلات Click-Loc مثبتة بالكامل؛ يؤكد "نقرة" مادية على وجود اتصال منخفض المعاوقة. يجب تثبيت واقيات الموصلات المضمنة (اللاحقة 05) بشكل صحيح لربط الوصلة بين المجس والكابل الإضافي. يعتبر هذا الختم هو الدفاع الأساسي ضد "انجراف الإشارة" الناتج عن الرطوبة أو تلوث مواد التشحيم الاصطناعية عند نقطة الاتصال.

سلامة الأصول والمرونة البيئية

يتألق كابل التمديد 330930 في البيئات عالية الحرارة والعدوانية كيميائيًا التي تميز عمليات معالجة الهيدروكربونات. تضمن بنيته المدرعة ومواده العازلة عالية الأداء حصانته ضد التداخل الكهرومغناطيسي (EMI) من المعدات عالية الجهد القريبة. تسمح هذه المرونة بدمج البيانات بسلاسة في أنظمة التحكم الحالية في المصنع، مما يضمن أن تنبيهات الاهتزاز يتم تشغيلها بواسطة حركة العمود الفعلية بدلاً من الضوضاء البيئية أو إجهاد الكابل.

معلومات الطلب

(1) كابل تمديد مدرّع Bently Nevada 330930-065-05-00.

(2) تدريع من الفولاذ المقاوم للصدأ وواقيات للموصلات مثبتة مسبقًا.

(3) شهادة مطابقة المعايرة.

(4) أغطية واقية فردية ضد الغبار للموصلات المطلية بالذهب.

اللوجستيات العالمية والتعبئة والتغليف

نحن نضمن شحن جميع الطلبات في غضون 3-5 أيام عند الانتهاء من الدفع. لحماية البنية المحورية التي تم ضبطها بدقة، يتم وضع كل كابل في عبوة صناعية مضادة للكهرباء الساكنة وتأمينها داخل صناديق شحن مقواة. تتم إدارة التنفيذ العالمي عبر DHL و FEDEX و UPS، مما يوفر توصيلًا سريعًا وقابلًا للتتبع إلى منشأتك. نشحن كل وحدة في حالة "التعبئة الأصلية"، محكمة الغلق بالتفريغ للحفاظ على سلامة الموصلات والتدريع أثناء النقل.

الأسئلة الشائعة حول مراقبة الآلات

س1: هل يمكنني استخدام هذا الكابل بطول 6.5 متر مع مجس بطول 0.5 متر لنظام بطول 7 أمتار؟

ج1: نعم. كابل التمديد بطول 6.5 متر مخصص خصيصًا ليتم إقرانه بمجس بطول 0.5 متر للوصول إلى الطول الكهربائي الكلي البالغ 7.0 أمتار المطلوب بواسطة مستشعر تقارب بطول 7 أمتار.

س2: ما هي الفائدة التي يوفرها تدريع الفولاذ المقاوم للصدأ في هذا التكوين؟

ج2: يمنع التدريع الكابل المحوري من السحق أو القطع في المناطق الصناعية القاسية، مما يضمن بقاء مسار الإشارة سليمًا حتى في المواقع ذات النشاط الميكانيكي العالي أو حركة الصيانة.

س3: هل كابل 330930 متوافق مع مجسات 3300 XL القياسية؟

ج3: لا. تستخدم سلسلة 3300 NSv ملف معاوقة فريد وحجم موصل مصمم لتطبيقات الأهداف الصغيرة. سيؤدي خلط مكونات NSv مع مكونات XL إلى أخطاء قياس كبيرة وتنبيهات "المستشعر غير سليم".
