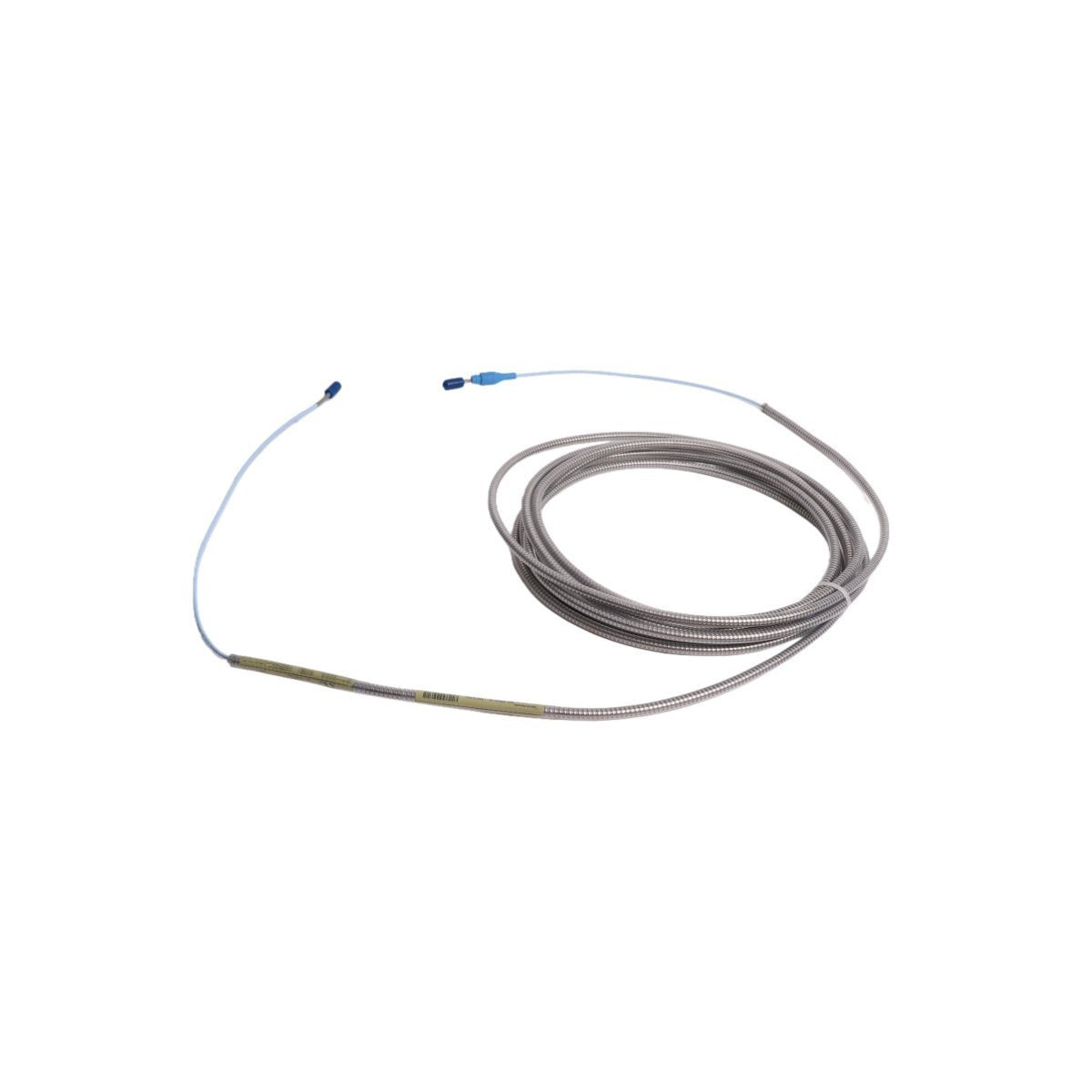

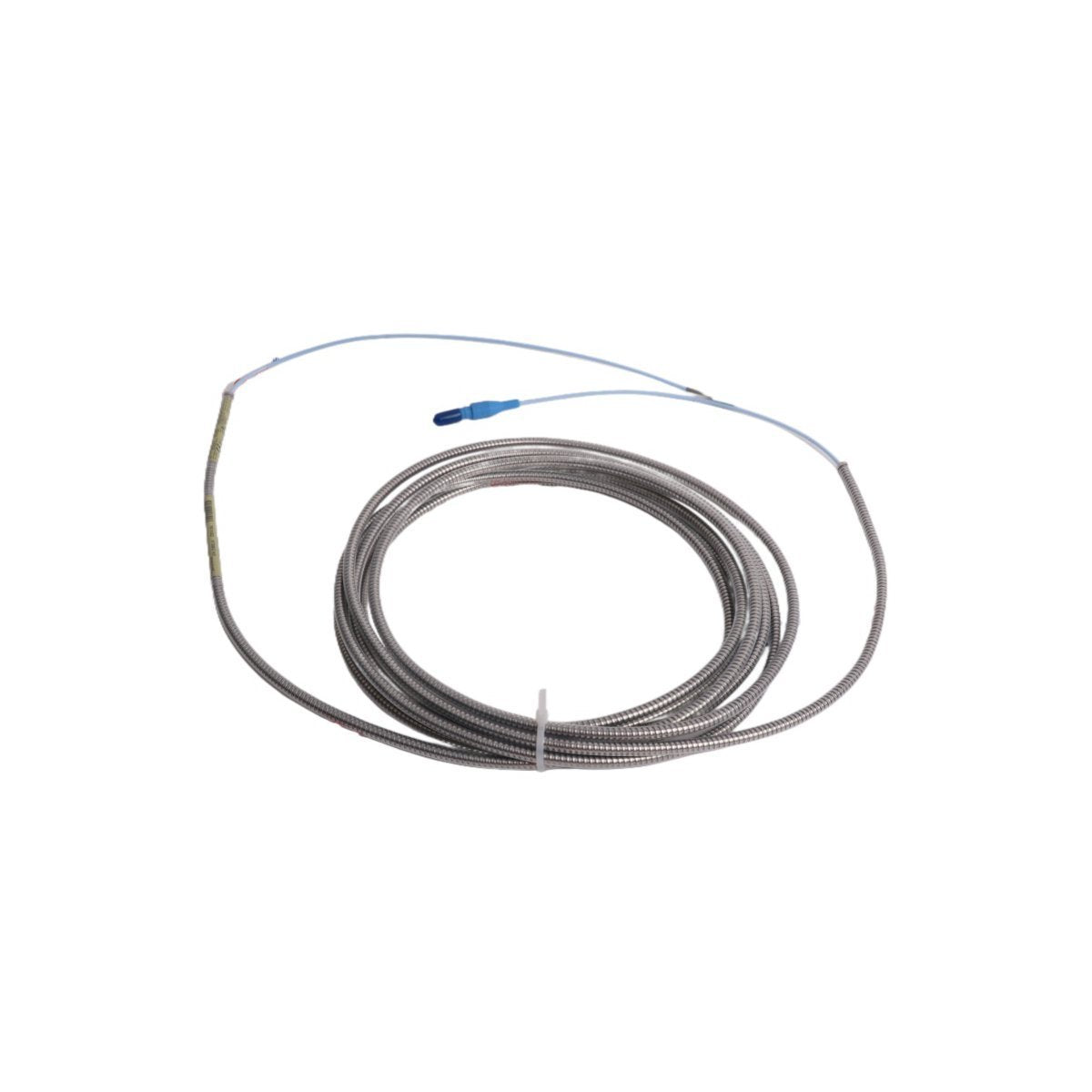

تم تكوين الكابلBently Nevada 330930-060-04-05 (330930 كابل التمديد) لنقل الترددات اللاسلكية (RF) عالية التردد في تطبيقات مراقبة الاهتزاز، ويوفر تنفيذًا ماديًا/كهربائيًا مباشرًا. يربط هذا الجهاز مسبار التقارب 3300 NSv بمستشعر Proximitor المقابل، ويوجه تغيرات المعاوقة التناظرية دون توهين للحفاظ على التتبع الدقيق لإزاحة العمود الميكانيكي ضمن بنية مراقبة الجهاز الأم.

تفصيل اللاحقة ومصفوفة النموذج

• 330930: المعرف الأساسي لكابل تمديد 3300 NSv.

• -060: خيار طول الكابل يشير إلى طول إجمالي يبلغ 6.0 أمتار (19.7 قدمًا).

• -04: خيار الكابل الذي يوفر غلاف FEP مع درع من الفولاذ المقاوم للصدأ.

• -05: خيار موافقة الوكالة الذي يسمح بموافقات متعددة (ATEX و IECEx و CSA للمنشآت الخطرة).

مواصفات الجهاز

معايرة مسبار التيار الدوامي ومعايرة الحلقة

يتطلب أداء نظام التيار الدوامي 3300 NSv مطابقة كهربائية محددة عبر حلقة المستشعر الكاملة. تعتمد معايرة مسبار التيار الدوامي الدقيقة (7.87 فولت/مم اسميًا) بشكل مباشر على الطول الكهربائي الثابت، والسعة الكلية، والمعاوقة المميزة التي يحافظ عليها كابل التمديد 330930. أثناء إعداد الحلقة، يعتمد التحقق من صحة جهد الفجوة عبر السطح المستهدف على هذا الكابل الذي ينقل تردد المذبذب دون تغيرات في الطور. يؤدي الاختيار غير الصحيح للكابل إلى تعديل الضبط الكلي للدائرة، مما يؤدي إلى أخطاء تتبع الخطية عبر حلقات مراقبة ديناميكيات الدوار عالية السرعة.

الأسئلة المتداولة

س: هل يسمح هيكل كابل التمديد بالاستبدال المباشر أثناء التشغيل عندما يكون الجهاز يعمل بالطاقة؟

ج: نعم. يمكن فصل كابل التمديد السلبي أو إعادة توصيله من جانب Proximitor أو وصلة المسبار بينما يكون الشاشة الأساسية تعمل بالطاقة. لن يؤدي هذا إلى انهيار كهربائي دائم أو إحداث عابر في حلقات النظام المتزامنة.

س: هل يمكن قص الكابل بطول 6.0 أمتار أو وصله في الموقع ليناسب مسارات الصواني القصيرة؟

ج: لا. يتم معايرة الطول المادي للنواة المحورية لتوفير ملف تعريف سعة محدد مسبقًا. يؤدي القص أو التعديل أو الوصل الميداني للكابل إلى إفساد معاوقة الحلقة بشكل دائم، مما يبطل معلمات معايرة المصنع.

س: كيف يؤثر تكوين درع الفولاذ المقاوم للصدأ على قمع التداخل؟

ج: يعمل درع الفولاذ المقاوم للصدأ الخارجي كحاجز ميكانيكي صلب ومسار تأريض أساسي. يمنع الاتصال المادي بالكابلات النشطة المجاورة، مما يوفر قمعًا للتداخل عن طريق منع الاقتران السعوي الطفيلي بين مسارات التردد اللاسلكي المتوازية.

إرشادات التركيب الميداني

• الحد الأدنى لإدارة الانحناء: لا تتجاوز الحد الأدنى الصارم لنصف قطر الانحناء البالغ 25.4 مم أثناء توجيه مسار الكابلات. تؤدي الطيات الحادة إلى كسر الطبقة العازلة الداخلية وإحداث أعطال انعكاس الإشارة.

• توصيل الموصلات: افحص وجفف جميع الواجهات المحورية قبل التثبيت. قم بربط موصلات ClickLoc المصغرة معًا بإحكام يدويًا حتى تستقر نقطة التوقف الميكانيكية للقفل.

• الإغلاق البيئي: قم بتركيب واقي الموصل المحدد من المصنع فوق وصلة المسبار بالكابل. قم بلف شريط السيليكون ذاتي اللصق إذا كان صندوق الوصلة معرضًا لتسرب مستمر للزيت أو الرطوبة.

• التحكم في حلقة عزل التأريض: قم بحمل الدرع الخارجي بشكل مستمر عبر حاويات الوصلات الوسيطة. تأكد من أن طبقة الدرع الخارجية لا تلامس الهياكل المعدنية المحلية، مما يجبر جميع تيارات الدرع الراجعة على التأريض حصريًا عند طرف هيكل Proximitor.

قائمة فحص الأصناف المرسلة

تحتوي مجموعة التعبئة القياسية على العناصر التالية:

(1) كابل تمديد مدرع Bently Nevada 330930-060-04-05

(2) أغطية عازلة من السيليكون للموصلات

(3) ورقة بيانات اختبار المصنع مع التحقق من السعة الكلية

(4) وثيقة تعليمات التركيب

مناولة الشحن والمواد المرسلة

وقت التسليم: 2-7 أيام عند الانتهاء من الدفع، يتم التوجيه عبر شركات الشحن الجوي ذات الأولوية القياسية بما في ذلك DHL أو FEDEX أو UPS. يتم وضع الجهاز داخل عبوات صناعية ثقيلة ومضادة للكهرباء الساكنة لتقليل إجهاد العزل وحماية الموصلات النحاسية المطلية بالفضة الداخلية من الضغط المادي أثناء النقل.
