نظرة عامة على المنتج

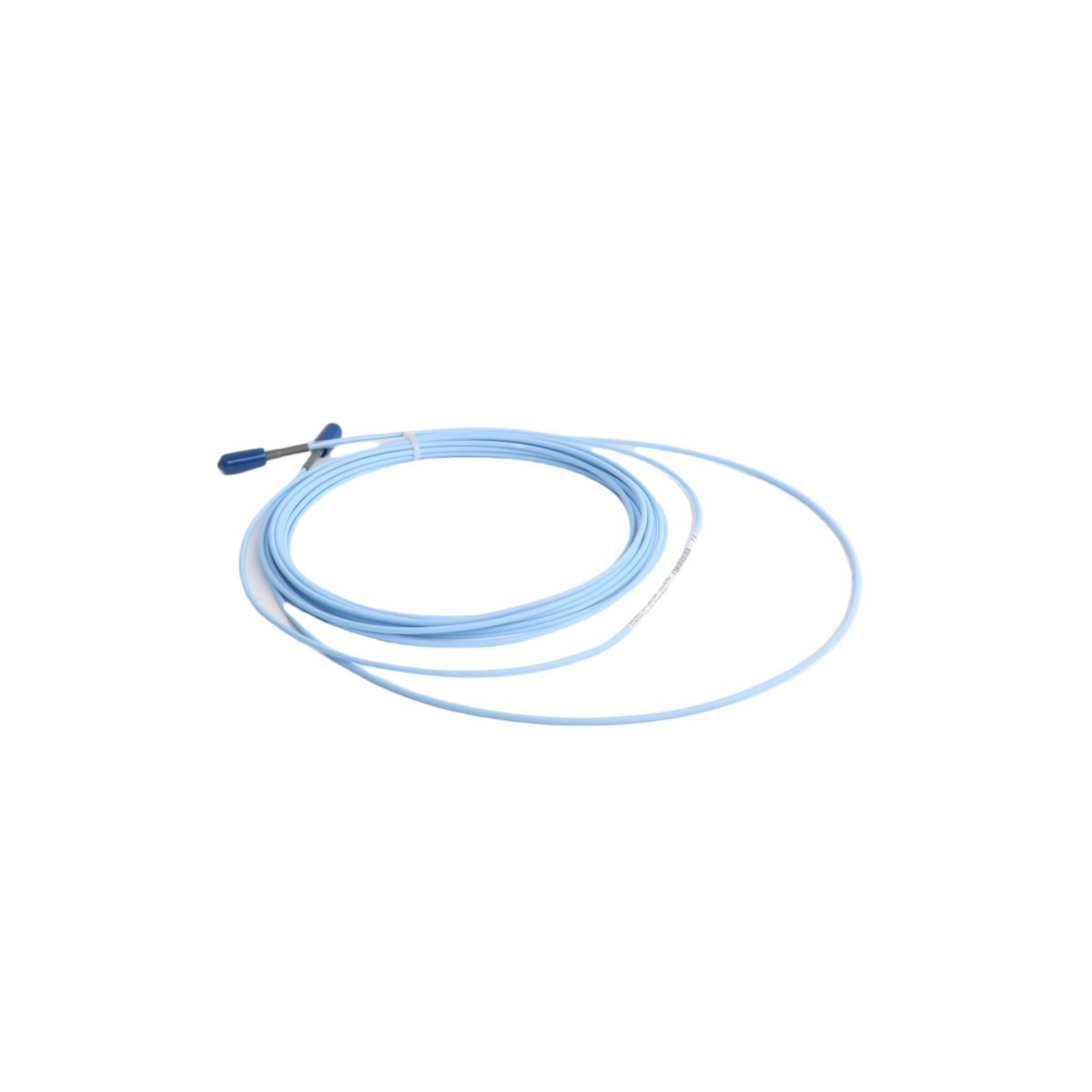

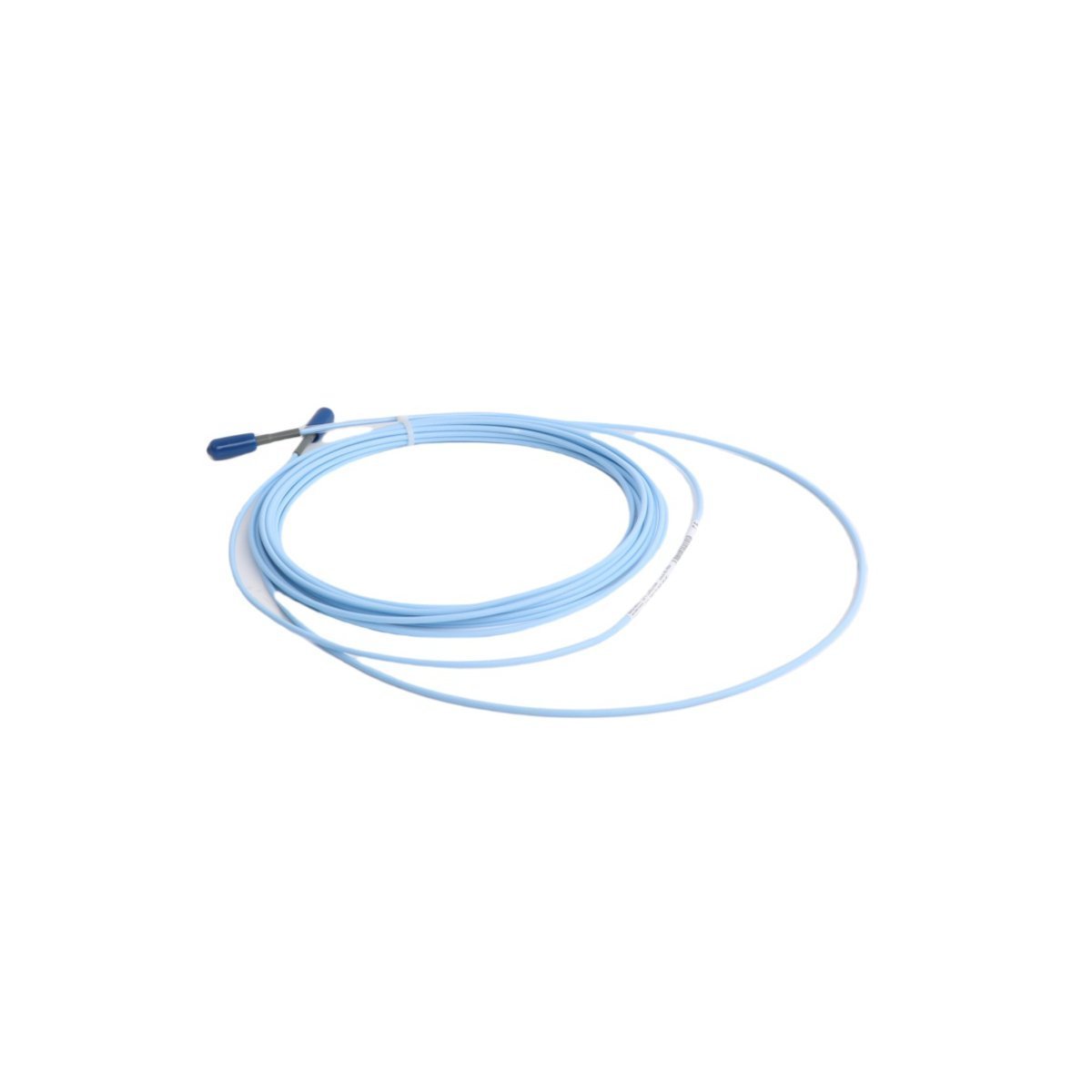

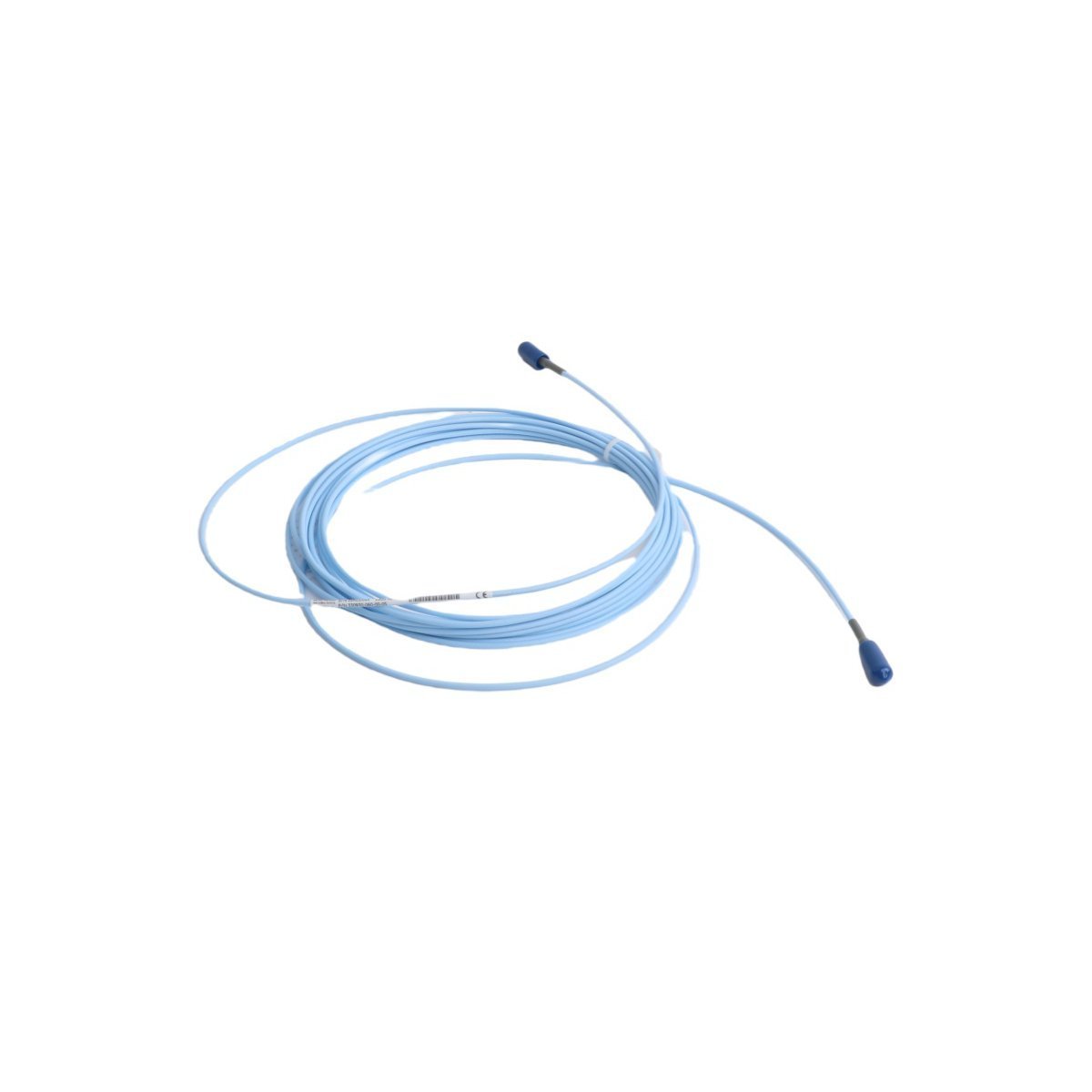

يعد الكابل Bently Nevada 330930-060-00-05 كابل تمديد 3300 NSv Extension Cable عالي الأداء مصمم لأنظمة محولات التقارب الهامة. تم تحسين منصة 3300 NSv (فراغ السطح القريب) خصيصًا لتكوينات الماكينات التي تحد فيها مسافات التركيب الضيقة، أو أحجام الأهداف الصغيرة (أقل من 9.5 مم)، أو النطاقات الخطية الضيقة من نشر مستشعرات 8 مم القياسية. يعمل كوصلة حيوية لمطابقة معاوقة التردد الراديوي (RF) بين مسبار التقارب 3300 NSv ومستشعر Proximitor 3300 NSv.

يتميز هذا النموذج بطول مادي إجمالي يبلغ 6.0 أمتار (19.7 قدمًا)، وتصميم محوري قياسي غير مدرع، وتجميع موصل ClickLoc محوري مصغر حاصل على براءة اختراع. معززًا ببروتوكول 05 Multiple Approvals، فإنه يتوافق مع لوائح السلامة الجوهرية الدولية للنشر في مواقع المعالجة الصناعية الخطرة. يضمن انتشار إشارة نظيفة لاهتزازات الانحراف، والموضع المحوري، وقياسات مقياس السرعة عالي التردد دون إدخال ضوضاء كهربائية أو عدم تطابق في المعاوقة.

المواصفات الفنية

شرح تكوين النموذج

ينقسم معرّف النموذج 330930-060-00-05 إلى معلمات هندسية محددة من المصنع:

• 330930: تسمية سلسلة المنصة الأساسية لكابل تمديد التقارب 3300 NSv.
• 060: خيار طول الكابل. يساوي 6.0 أمتار بالضبط من الكابل المادي. هذا الطول حاسم للوصول إلى صناديق الوصلات الميدانية للمناطق الخطرة البعيدة من غلاف الماكينة.
• 00: خيار الموصل والتدريع. تم تكوينه بدون تدريع هيكلي من الفولاذ المقاوم للصدأ. يوفر أقصى قدر من المرونة في التوجيه داخل القنوات الميدانية الهيكلية الواقية أو الصناديق الطرفية المغلقة.
• 05: خيار موافقة الوكالة. حزمة الموافقات المتعددة. يجمع بين شهادات ATEX و IECEx و CSA الأمريكية الشمالية للامتثال المنسق عالميًا للسلامة الجوهرية.

التطبيقات النموذجية

• الضواغط المركزية: مراقبة أطواق الدفع الداخلية ذات القطر الصغير وملامح الأعمدة الشعاعية حيث تمنع المساحات الضيقة وضع مجسات 8 مم القياسية.
• التوربينات الكهرومائية: تتبع اهتزاز العمود وزوايا مرجع الطور في حشوات التعبئة الضيقة أو مناطق التشغيل الرطبة.
• توربينات الغاز المشتقة من الطائرات: ديناميكيات الدوار عالية الدقة وتتبع القياس عن بعد للسرعة داخل أغلفة مدمجة وعالية الحرارة.
• صناديق التروس الصناعية: قياس اهتزازات عمود الإدخال والإخراج عالية السرعة بجانب أسنان التروس حيث تكون القيود المكانية شديدة.

توافق النظام

كابل التمديد 330930-060-00-05 هو مكون متطابق داخل دائرة خزان التردد اللاسلكي (RF) المضبوطة. لا يمكن استبداله بمكونات منصات Bently Nevada الأخرى.

• مجسات التقارب: يتصل حصريًا بـ مجسات التقارب 3300 NSv (مثل سلسلة 330901 أو 330902). يتطلب كابل مجس مدمج بطول 1.0 متر لإنشاء حلقة نظام معايرة بطول 7.0 متر، أو مجس بطول 0.5 متر لحلقة نظام بطول 6.5 متر.
• مستشعرات Proximitor: يجب أن يتصل مباشرة بـ مستشعر Proximitor 3300 NSv (النموذج 330980). سيؤدي توصيل هذا الكابل بمستشعر Proximitor 3300 XL 5m/9m القياسي إلى أخطاء كبيرة في عامل المقياس.
• رفوف حماية الماكينات: يوجه إشارات الجهد المكيفة مباشرة إلى قنوات الإدخال لوحدة Bently Nevada 3500/42M Proximitor Seismic Monitor أو منصات 3701D Trendmaster الهيكلية.

إرشادات التوجيه الهامة

• حماية القناة المغلقة: نظرًا لأن هذا النموذج غير مدرع (خيار 00)، قم دائمًا بتوجيه الكابل داخل قنوات معدنية مخصصة مؤرضة لحماية الإشارة من التداخل الكهرومغناطيسي الخارجي (EMI).
• فرض حدود نصف قطر الانحناء: حافظ على نصف قطر انحناء أدنى صارم يبلغ 25.4 مم (1.0 بوصة) أثناء التوجيه الهيكلي. يؤدي الانحناء إلى تغيير المسافة الداخلية للطبقات المحورية، مما يؤدي إلى تغيرات في المعاوقة.
• عزل عزل الموصل: استخدم أغطية السيليكون القياسية للموصل أو أنابيب الانكماش الحراري الشفافة لعزل وصلة ClickLoc بالكامل داخل صناديق الوصلات. لا تدع جسم الموصل المعدني يلمس جدار الغلاف المؤرض.
• شد روابط الكابل: قم بتثبيت الكابل المغلف بـ FEP بأربطة نايلون على فترات منتظمة. أحكم ربط الأربطة بإحكام لمنع التآكل الهيكلي، ولكن تجنب سحق أو قرص القطر الخارجي للكابل.
• تتبع المسافة: لا تقم أبدًا بتقطيع أو توصيل أو تقصير كابل التمديد هذا. يبلغ طول 6.0 أمتار مضبوطًا كهربائيًا على مذبذب Proximitor؛ ستؤدي التغييرات في الطول إلى إتلاف معايرة القياس.

مزايا المنتج

• محسن للمساحات الضيقة: يسمح ملف غلاف FEP غير المدرع بالتوجيه الضيق عبر منافذ القوس الداخلية وتجاويف الماكينة الصغيرة.
• قفل ClickLoc المسموع: تتشابك النهايات النحاسية المطلية بالذهب بإحكام، مما يمنع الانفصال الميداني الناتج عن الاهتزاز الصناعي المستمر.
• أداء حراري مستقر: يحافظ على سعة ومقاومة مميزة ثابتة من -51 درجة مئوية إلى +177 درجة مئوية، مما يقلل من انحراف الإشارة عبر تحولات محيطة واسعة.
• قابلية التبادل الحقيقية: مصنعة بتفاوتات دقيقة بحيث يمكن استبدال الوحدات الميدانية الفردية دون الحاجة إلى إعادة معايرة الحلقة الكلية.

معلومات الطلب

اللوجستيات والشحن

بروتوكول التغليف الاحترافي:

يتم تعبئة كل كابل تمديد Bently Nevada 330930 داخل درع تغليف صناعي مضاد للكهرباء الساكنة لعزل الطبقات العازلة الداخلية تمامًا عن مخاطر التفريغ الكهروستاتيكي. يتم تثبيت ملف الكابل بشكل مسطح للتخلص من قوى اللف أو الانحناء، ويوضع داخل حجرات رغوة مخصصة لامتصاص الصدمات، ويتم شحنه في صندوق خارجي هيكلي مموج قوي لضمان النقل الدولي الآمن.

الأسئلة الشائعة

• هل يمكن إقران كابل التمديد 3300 NSv هذا بمسبار تقاربي قياسي 3300 XL 8 مم؟

  لا. تعمل سلسلة 3300 NSv على معلمات كهربائية وترددات ضبط مميزة محسنة لتطبيقات الأهداف الصغيرة. يؤدي توصيل هذا الكابل بمسبار 8 مم إلى تعطيل معاوقة النظام المعايرة، مما يجعل بيانات الإخراج غير دقيقة تمامًا.

• ماذا يحدث إذا تم تغيير الطول الفعلي لكابل التمديد هذا في الميدان؟

  يؤدي قطع أو توصيل الكابل إلى تعديل سعته الاسمية الكلية ومعاوقته المميزة. يؤدي هذا إلى تحويل حلقة دائرة التردد اللاسلكي المضبوطة بعيدًا عن مواصفات مصنع Proximitor، مما يؤدي إلى إتلاف عامل مقياس 200 مللي فولت/ميل ويسبب أخطاء تتبع كبيرة على شاشات الحماية.

• هل يؤثر عدم وجود درع من الفولاذ المقاوم للصدأ في خيار 00 على جودة الإشارة؟

  لا، يظل الحماية الكهربائية عالية. تشير التسمية غير المدرعة ببساطة إلى أنها تفتقر إلى غلاف شبكي معدني مادي خارجي. يحتوي القلب المحوري على طبقة حماية كاملة. يلزم توجيه القنوات المعدنية الخارجية لتوفير حماية من الصدمات الميكانيكية.

• كيف يمكنك تأكيد السلامة الكهربائية لكابل 330930 باستخدام مقياس متعدد؟

  افصل الطرفين. قم بقياس مقاومة الموصل المركزي من دبوس إلى مقبس؛ يجب أن تقرأ بالقرب من 0 أوم. ثم قم بقياس المقاومة من الدبوس المركزي إلى الغلاف الخارجي؛ يجب أن تظهر دائرة مفتوحة لا نهائية، مما يؤكد عدم وجود فشل داخلي في العزل.

• ما هو الغرض من الطلاء الذهبي على موصلات ClickLoc المحورية؟

  يمنع الطلاء الذهبي الأكسدة وتآكل السطح في البيئات عالية الرطوبة أو النشطة كيميائيًا. يضمن مقاومة اتصال منخفضة على مدار سنوات من الخدمة الميدانية، مما يمنع توهين الإشارة أو توليد الضوضاء الحرارية.

• هل هناك حاجة إلى أداة متخصصة لربط أو فتح واجهات موصل ClickLoc؟

  لا. يتم توصيل موصلات ClickLoc عبر آلية دفع وتدوير يدوية يتم قفلها في مكانها بنقرة مسموعة. وهي مصممة للاتصال والإزالة السريع في الميدان دون الحاجة إلى مفاتيح ربط متخصصة أو كماشة تجعيد.

• ما هي آليات الحماية من المخاطر المحددة المضمنة في شهادة "05"؟

  يصادق إطار الموافقات المتعددة "05" على الأجهزة لتركيبات السلامة الجوهرية (IS) وغير القابلة للاشتعال عند نشرها من خلال حواجز جلفانية مطابقة أو عوازل Proximitor. يفي بمتطلبات ATEX و IECEx و CSA العالمية للنشر في المنطقة 0 و 1 و 2.

• لماذا يستخدم نظام 3300 NSv تصميمًا محوريًا 95 أوم بدلاً من الأجهزة القياسية 50 أوم؟

  تم تصميم المعاوقة المميزة 95 أوم خصيصًا بواسطة Bently Nevada لتحسين غلاف إرسال طاقة التردد اللاسلكي لملف طرف مسبار NSv، مما يزيد الحساسية إلى أقصى حد على أقطار الهدف الضيقة والفجوات الخطية الصغيرة.
