نظرة عامة على المنتج

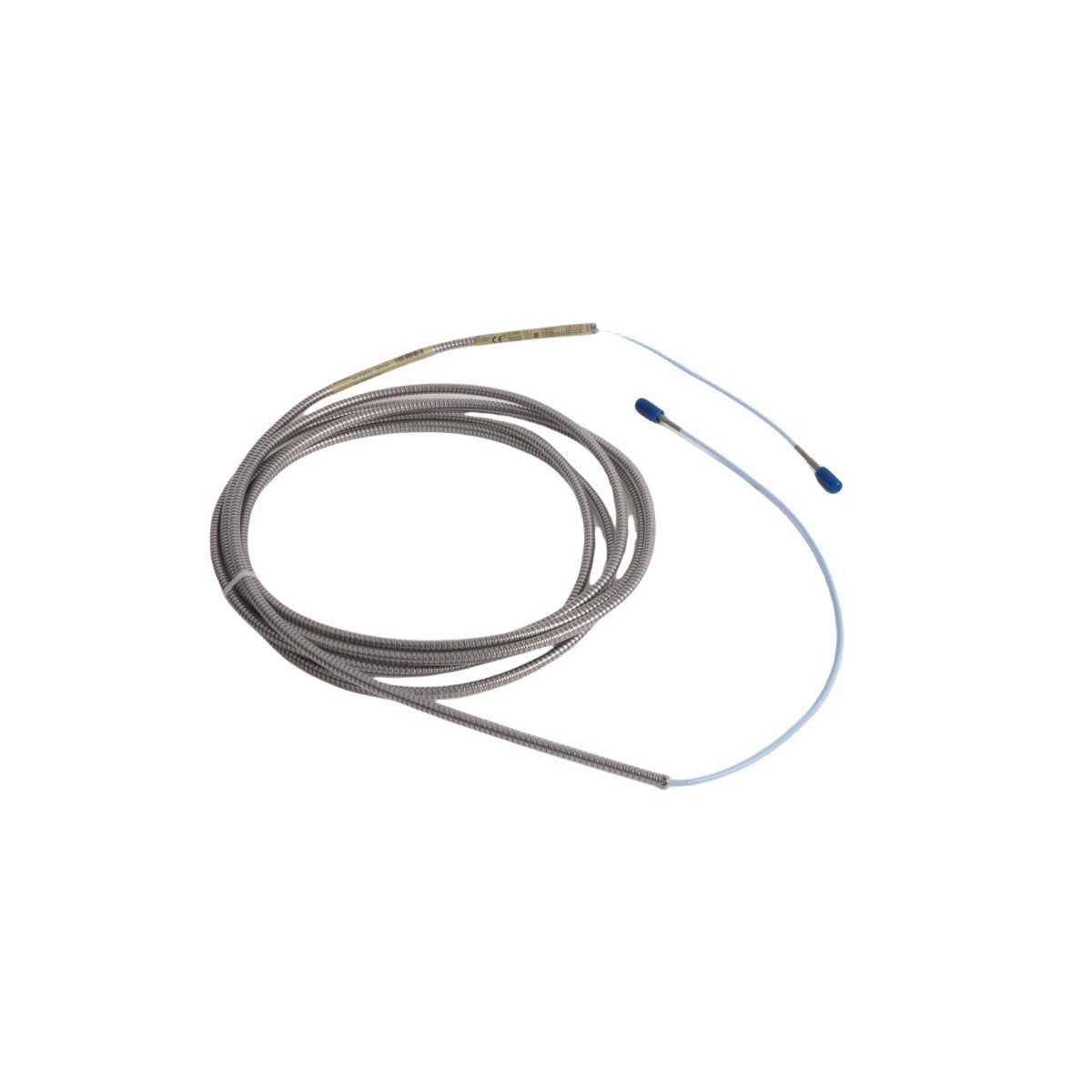

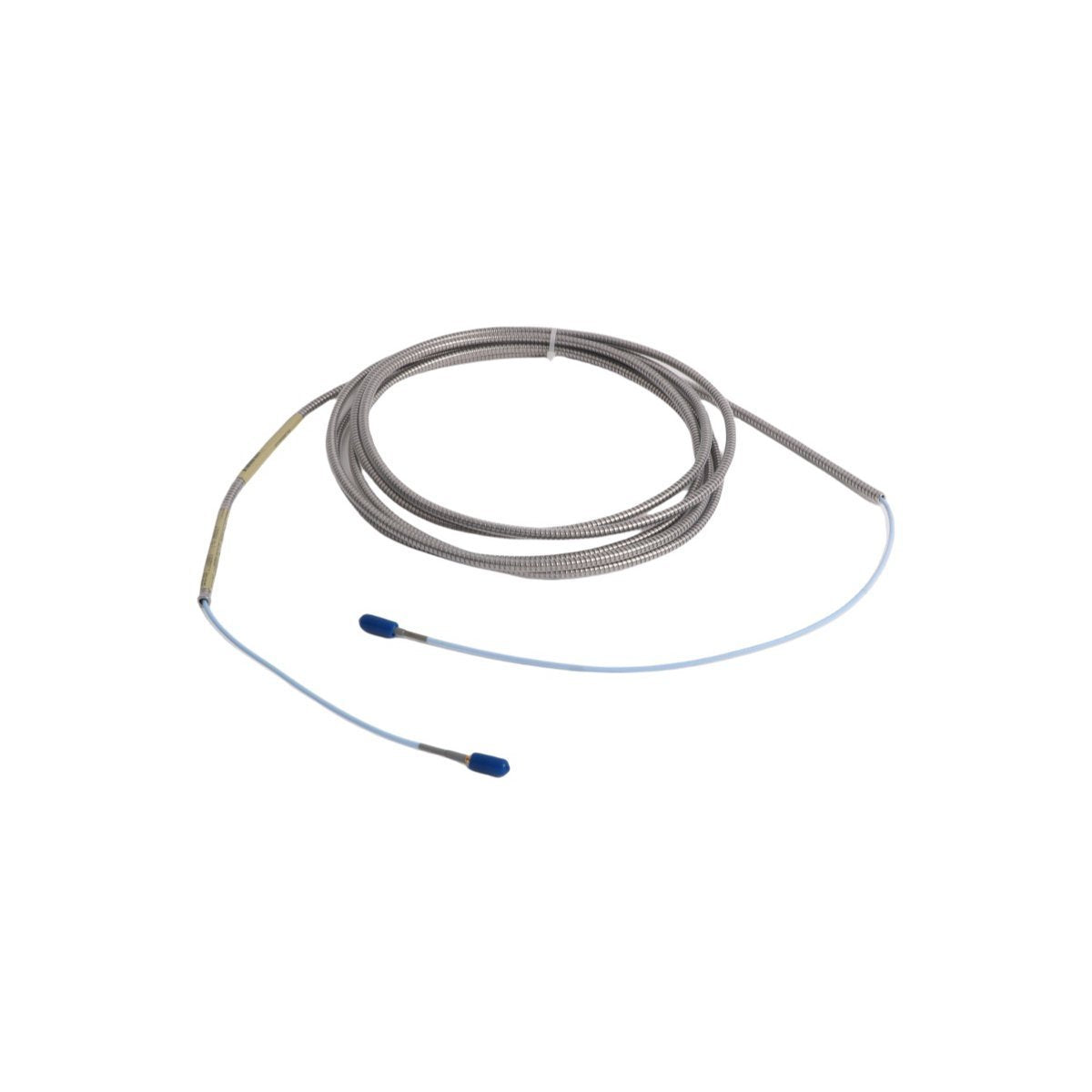

يشكل الكابل التمديد Bently Nevada 330930-045-01-05 وصلة حاسمة في نظام محول التقارب 3300 NSv، وهو مصمم خصيصًا للآلات الدوارة ذات التجويف الصغير والمسافة الضيقة. يوفر هذا الكابل نقل إشارة سلسًا بين مسبار التقارب بالتيار الدوامي ومستشعر التقريب 3300 NSv، مما ينفذ مراقبة دقيقة للاهتزاز والإزاحة على الأصول الحيوية مثل الضواغط الطاردة المركزية، وتوربينات البخار الصغيرة، والمضخات. من خلال الحفاظ على سلامة الإشارة عبر الترددات العالية، يمنع الكابل توهين البيانات ويضمن تلقي نظام حماية الآلات لقياسات دقيقة بالميكرو بوصة. تختار فرق مشتريات الهندسة هذا الحل القوي للتجهيزات الصناعية القاسية لتقليل تداخل الضوضاء، والحفاظ على التشغيل المستمر لأجهزة الإشراف على التوربينات (TSI)، وتخفيف مخاطر فشل الأصول الكارثي من خلال تكامل نظام الإغلاق في حالات الطوارئ الموثوق به.

تفصيل لاحقة رقم الجزء

الرمز الأساسي للكابل 330930

يحدد رقم الجزء الأساسي كابل التمديد 3300 NSv، المصمم بمادة مقاومة للسوائل ودرجات الحرارة العالية ومحسّنة للبيئات الصناعية التي تتطلب تشغيل مستشعر تيار دوامي مستقر.

لاحقة طول الكابل (-045)

يشير هذا التعيين إلى طول إجمالي للكابل يبلغ 4.5 متر (14.8 قدم). يوفر مطابقة دقيقة للمقاومة لتكوين النظام بطول 5.0 متر عند إقرانه بمسبار تقارب بطول 0.5 متر.

خيارات الموصل (-01)

تحدد اللاحقة 01 تضمين الموصلات المحورية القياسية بدون واقيات الموصلات. وهذا يوفر إنهاءًا مباشرًا وموثوقًا به داخل البيئات الجافة أو صناديق التوصيل.

اعتمادات الوكالة (-05)

يضمن هذا الخيار العديد من الشهادات العالمية للمناطق الخطرة. يلبي معايير ATEX و IECEx ومعايير أمريكا الشمالية للفئة I، المنطقة 0/1، والقسم 1/2، مما يسمح بالنشر الآمن عبر مناطق العمليات المتقلبة.

المعلمات الميكانيكية والبيئية

إرشادات النشر الميداني

تطبيق الحد الأدنى لنصف قطر الانحناء

حافظ على حد أدنى صارم لنصف قطر الانحناء يبلغ 25.4 مم (1.0 بوصة) أثناء التوجيه. تؤدي الانثناءات الحادة إلى تعديل الهندسة المحورية الداخلية، وتغيير سعة الكابل، وتسبب أخطاء في المعايرة أو إشارات اهتزاز خاطئة داخل نظام المراقبة.

العزل الكهربائي والعزل

اعزل نقاط الاتصال المحورية باستخدام أنابيب الانكماش الحراري المتخصصة في حالة التركيب داخل حاويات رطبة. امنع الدرع الخارجي من ملامسة صندوق التوصيل أو غلاف الآلة للقضاء على حلقات التأريض التي تشوه قياسات التيار الدوامي.

معايير أسلاك المناطق الخطرة

التزم بدقة بمعلمات السلامة الجوهرية المحددة بموجب اعتماد الرمز 05 عند التوجيه عبر مناطق الفئة الأولى، القسم الأول. قم بتمرير جميع كابلات التمديد الميدانية داخل شبكات أنابيب مخصصة ومؤرضة مفصولة عن خطوط الطاقة ذات الجهد العالي للمحركات للتخفيف من الحث المتبادل الكهرومغناطيسي.

فوائد الهندسة عالية الأداء

مقاومة للإجهاد الحراري والكيميائي

يتحمل الغلاف الخارجي FEP التعرض المستمر لزيوت التشحيم الاصطناعية، وأبخرة المواد الكيميائية المسببة للتآكل، وتقلبات درجات الحرارة القصوى من -51 درجة مئوية إلى +177 درجة مئوية. يحافظ الكابل على المرونة الميكانيكية والخصائص العازلة المتسقة تحت التعرض المستمر.

تكامل سلس لأصول المصنع

يوفر هذا المكون مطابقة مقاومة متطابقة مباشرة لمستشعرات التقريب 3300 NSv، والتي تغذي البيانات مباشرة في رف Bently Nevada 3500 أو منصات Honeywell Experion PKS. يضمن توهينًا منخفضًا جدًا للإشارة، مما يمكّن غرفة التحكم من تتبع حركات الأعمدة الدقيقة بدقة مطلقة.

معلومات الطلب

(1) كابل تمديد Bently Nevada 330930-045-01-05 3300 NSv.

(2) شهادة المطابقة المصنعية (عند الطلب).

(3) موصلات محورية مصغرة مدمجة ذكر وأنثى.

(4) ورقة تعليمات السلامة متعددة اللغات.

لوجستيات الشحن والحماية

تتراوح مدة التسليم بين 2-7 أيام عند الانتهاء من الدفع، بالاعتماد على قنوات البريد السريع العالمية الرئيسية بما في ذلك DHL و FEDEX و UPS. نقوم بتأمين كل شحنة داخل عبوات صناعية قوية ومضادة للكهرباء الساكنة لمنع التفريغ الكهروستاتيكي (ESD) والتأثيرات الميكانيكية أثناء النقل. يوفر فريق عملياتنا بيانات تتبع شاملة مباشرة عند الإرسال لتبسيط جدول مشتريات مصنعك.

التحقق الفني والدعم

س1: هل يمكنني استخدام كابل التمديد هذا بطول 4.5 متر مع مسبار تقارب 3300 NSv بطول 1.0 متر؟

ج1: لا، يجب ألا تخلط الأطوال. يتطلب مستشعر التقريب 3300 NSv طول نظام معايرة إجمالي يبلغ 5.0 أمتار أو 7.0 أمتار. يؤدي إقران كابل بطول 4.5 متر مع مسبار بطول 1.0 متر إلى طول إجمالي يبلغ 5.5 متر، مما يقلل بشكل كبير من دقة المعايرة ويشوه منحنى خرج الجهد إلى الفجوة.

س2: ما هو الاختلاف الهيكلي الرئيسي بين نظام 3300 NSv وكابلات نظام 3300 XL القياسية؟

ج2: يتميز نظام 3300 NSv بضبط كهربائي فريد مُحسّن للأهداف الأصغر من 9.5 مم (0.375 بوصة)، مثل أقطار الأعمدة الصغيرة أو المناطق المقطوعة. يمتلك كابل التمديد 3300 NSv خصائص سعة مميزة مصممة خصيصًا لتطبيقات التردد العالي هذه، الأهداف الصغيرة، مما يعني أنه لا يمكن تبديله في حلقة 3300 XL.

س3: كيف يمكنني استكشاف الأخطاء وإصلاحها في هذا الكابل التمديد المحدد؟

ج3: افصل طرفي الكابل واستخدم جهاز قياس متعدد رقمي قياسي. تأكد من أن الموصل المركزي يظهر مقاومة منخفضة من طرف إلى طرف، مع التأكد من أن المقاومة بين الموصل المركزي والدرع الخارجي تقيس ما لا نهاية (دائرة مفتوحة). أي مقاومة تربط اللب والدرع تتطلب استبدالًا فوريًا.
