نظرة عامة على المنتج

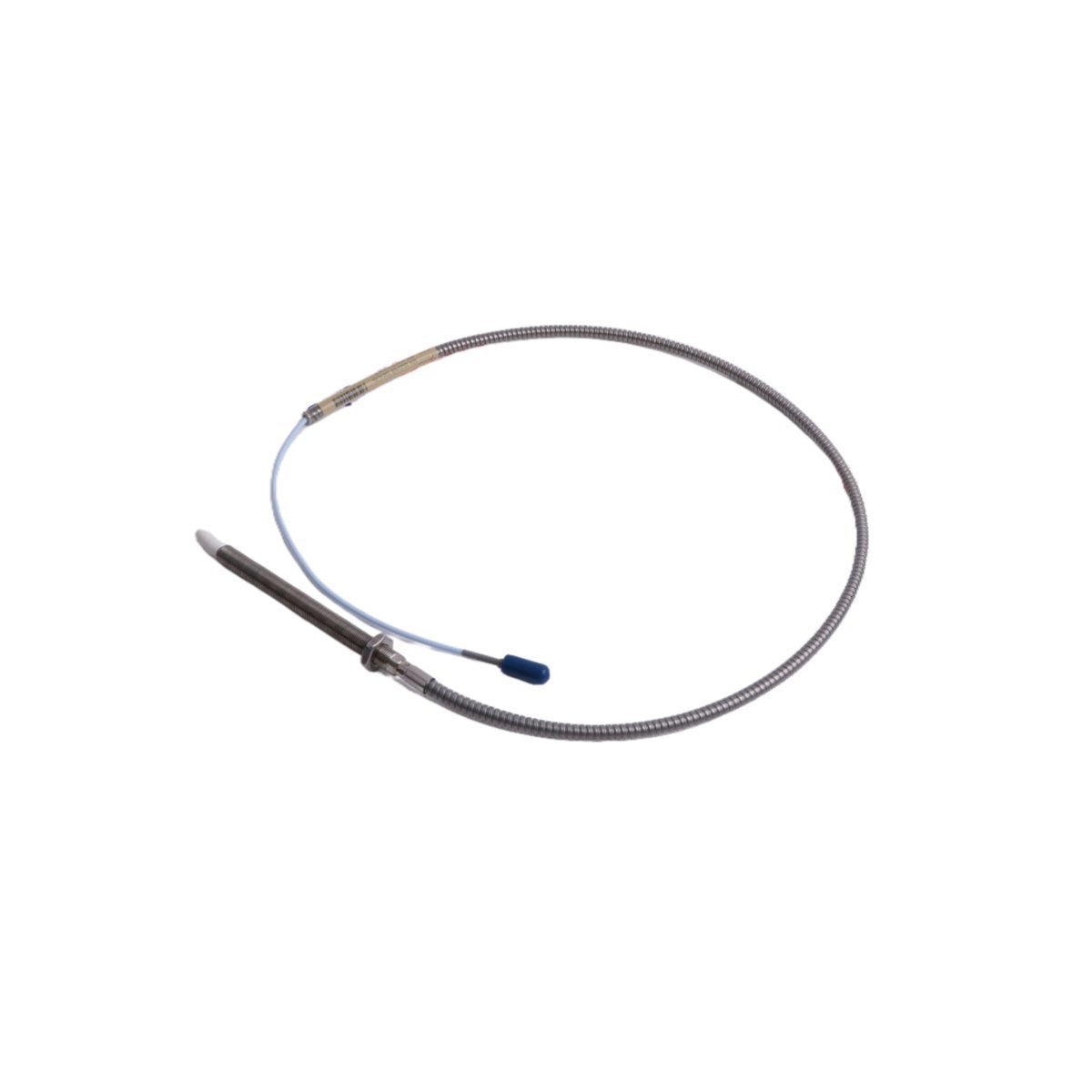

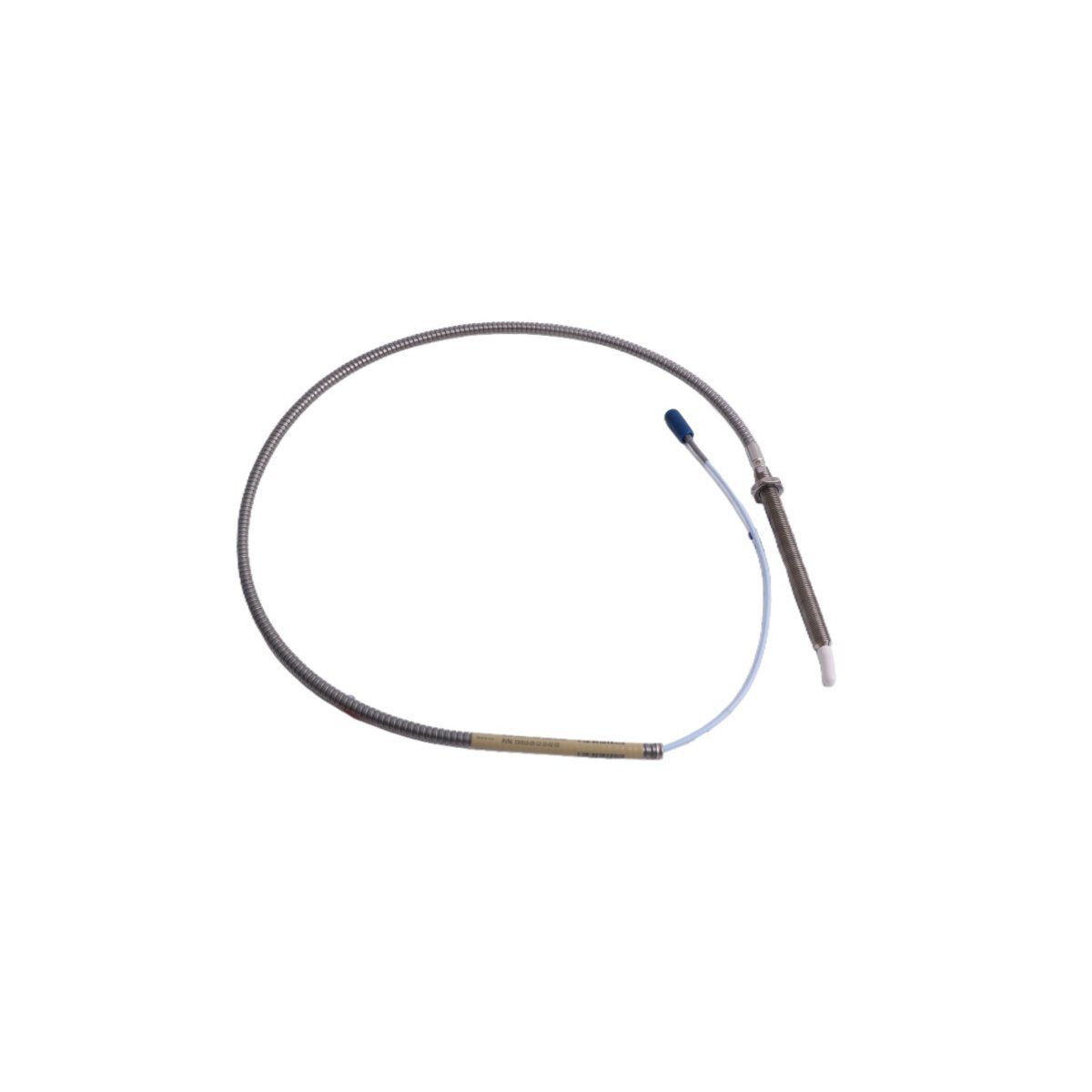

مسبار التقارب 330910-00-10-50-02-00 من Bently Nevada يوفر مراقبة عالية الدقة لاهتزاز العمود وموضعه لتركيبات الآلات الدوارة المدمجة حيث تتطلب مساحة التركيب المحدودة أداء استشعار متقدمًا. تم تصميم هذا المسبار ضمن منصة محول 3300 NSv، ويقيس حركة العمود باستمرار بثبات استثنائي بينما يدعم أنظمة حماية الآلات الصناعية عالية الكثافة.

تسمح بنية مسبار NSv المدمجة للمهندسين بتثبيت مراقبة اهتزاز موثوقة في الضواغط الطاردة المركزية الصغيرة وعلب التروس والمحركات الكهربائية وتجميعات التوربينات المدمجة حيث لا يمكن للمسابير القياسية مقاس 8 مم أن تتناسب بكفاءة. تحافظ تقنية الاستشعار المتطورة بالتيار الدوامي على خرج إشارة مستقر تحت الإجهاد الحراري وتلوث الزيت وظروف العملية عالية الاهتزاز.

ينشر المشغلون الصناعيون هذا المسبار على نطاق واسع داخل أنظمة أدوات الإشراف على التوربينات، وخزائن حماية الآلات، وبيئات الصيانة التنبؤية التي تتطلب تحليلًا دقيقًا للاهتزاز في الوقت الفعلي وموثوقية تشغيلية طويلة الأجل عبر منشآت البتروكيماويات والطاقة والتصنيع.

منطق تكوين مسبار NSv

يحدد الهيكل اللاحق 330910-00-10-50-02-00 التكوين الدقيق وترتيب الكابلات والمواصفات الصناعية لتجميع المحول المدمج هذا.

تم تصميم منصة NSv خصيصًا لتطبيقات المساحات المحدودة التي تتطلب هندسة مسبار مدمجة وأداء استشعار تيار دوامي مستقر.

المواصفات الكهربائية والميكانيكية

ممارسات التركيب والتشغيل

اضبط جهد فجوة المسبار بعناية أثناء إجراءات بدء التشغيل للحفاظ على جودة شكل الموجة المستقرة ومراقبة موضع العمود بدقة. تحقق معظم تركيبات NSv أفضل أداء استشعار بجهود فجوة تتراوح بين -7 Vdc و -11 Vdc اعتمادًا على مادة الدوار والخلوص الميكانيكي.

قم بتركيب تجميع المسبار المدمج بخلوص كافٍ لتجنب التلامس الميكانيكي أثناء تمدد العمود وأحداث الاهتزاز العابرة. يجب على المهندسين توجيه كابلات المسبار بشكل منفصل عن موصلات محرك الجهد العالي وأسلاك خرج العاكس لتقليل التداخل الكهرومغناطيسي.

بالنسبة لعمليات النشر في المناطق الخطرة، تأكد من استمرارية تأريض الجهاز بشكل صحيح واستخدم أنظمة مجاري معتمدة حيث تنطبق معايير التركيب المقاومة للانفجار. اجمع المسبار دائمًا مع كابلات تمديد 3300 NSv المتوافقة ومستشعرات Proximitor للحفاظ على دقة نظام محول القياس المعاير.

فوائد الموثوقية التشغيلية

تعمل منصة 3300 NSv بشكل موثوق به في البيئات الصناعية القاسية المعرضة لمستويات اهتزاز عالية، وتلوث ضباب الزيت، ودورات حرارية، وأجواء عمليات تآكل. تسمح بنية الاستشعار المدمجة لمهندسي حماية الآلات بمراقبة الأصول الدوارة التي يصعب الوصول إليها دون المساس بجودة الإشارة أو الاستقرار طويل الأجل.

تقوم المنشآت الصناعية بدمج هذا المسبار في أنظمة أدوات الإشراف على التوربينات، ومنصات مراقبة الحالة الموزعة، وهياكل إيقاف تشغيل الآلات في حالات الطوارئ حيث يؤدي الكشف السريع عن الأعطال مباشرة إلى تحسين السلامة التشغيلية وتوافر الأصول.

يقلل هيكل التدريع المقوى بشكل كبير من تداخل الضوضاء الكهربائية داخل خزائن الأتمتة الكثيفة ومنصات الآلات المدمجة التي تعمل بالقرب من معدات التحكم في المحركات عالية الطاقة.

معلومات الطلب

(1) تتضمن الشحنة مسبار تقارب NSv جديد 330910-00-10-50-02-00

(2) عبوة صناعية مانعة للكهرباء الساكنة محكمة الإغلاق من المصنع

(3) كابلات تمديد NSv المتوافقة ومستشعرات Proximitor متوفرة بشكل منفصل

(4) تتوفر ملحقات تركيب إضافية وخدمات معايرة عند الطلب

دعم التسليم في جميع أنحاء العالم

عادة ما يكون وقت التسليم من 2-7 أيام عند الانتهاء من الدفع. يتم ترتيب الشحنات من خلال خدمات لوجستية دولية مثل DHL أو FedEx أو UPS باستخدام عبوات صناعية معززة ومضادة للكهرباء الساكنة مصممة لمعدات مراقبة الاهتزاز الدقيقة.

تخضع كل وحدة لفحص الموصل، ومعالجة العبوات المقاومة للرطوبة، وحماية التوسيد الصناعي قبل شحن التصدير لضمان أداء نقل مستقر.

الأسئلة الشائعة حول التطبيقات التقنية

س1: ما هي الميزة الأساسية لمنصة مسبار 3300 NSv؟
ج1: تدعم منصة NSv تركيبات الآلات المدمجة حيث لا يمكن لمسابير التقارب القياسية أن تتناسب بسبب مساحة التركيب المحدودة.

س2: ماذا يمثل اللاحقة "10" في هذا التكوين؟
ج2: يشير "10" إلى طول الكابل المدمج البالغ 1.0 متر المستخدم داخل تجميع هذا المسبار.

س3: هل يمكن دمج هذا المسبار مع أنظمة مراقبة Bently Nevada 3500؟
ج3: نعم. يعمل المسبار مع كابلات تمديد NSv المتوافقة ومستشعرات Proximitor المتصلة بمنصات مراقبة Bently Nevada.

س4: لماذا يعتبر التدريع المناسب مهمًا في تركيبات الآلات المدمجة؟
ج4: يقلل التدريع الفعال من التداخل الكهرومغناطيسي الناتج عن المحركات القريبة ومحركات التردد المتغير، مما يحافظ على تحليل إشارة الاهتزاز الدقيقة.

س5: هل هذا المسبار مناسب لمراقبة التوربينات الصناعية المستمرة؟
ج5: نعم. تم تصميم مسبار 3300 NSv للمراقبة المستمرة للاهتزاز وموضع العمود في التوربينات المدمجة والضواغط والمحركات وتطبيقات علب التروس.
