نظرة عامة على المنتج

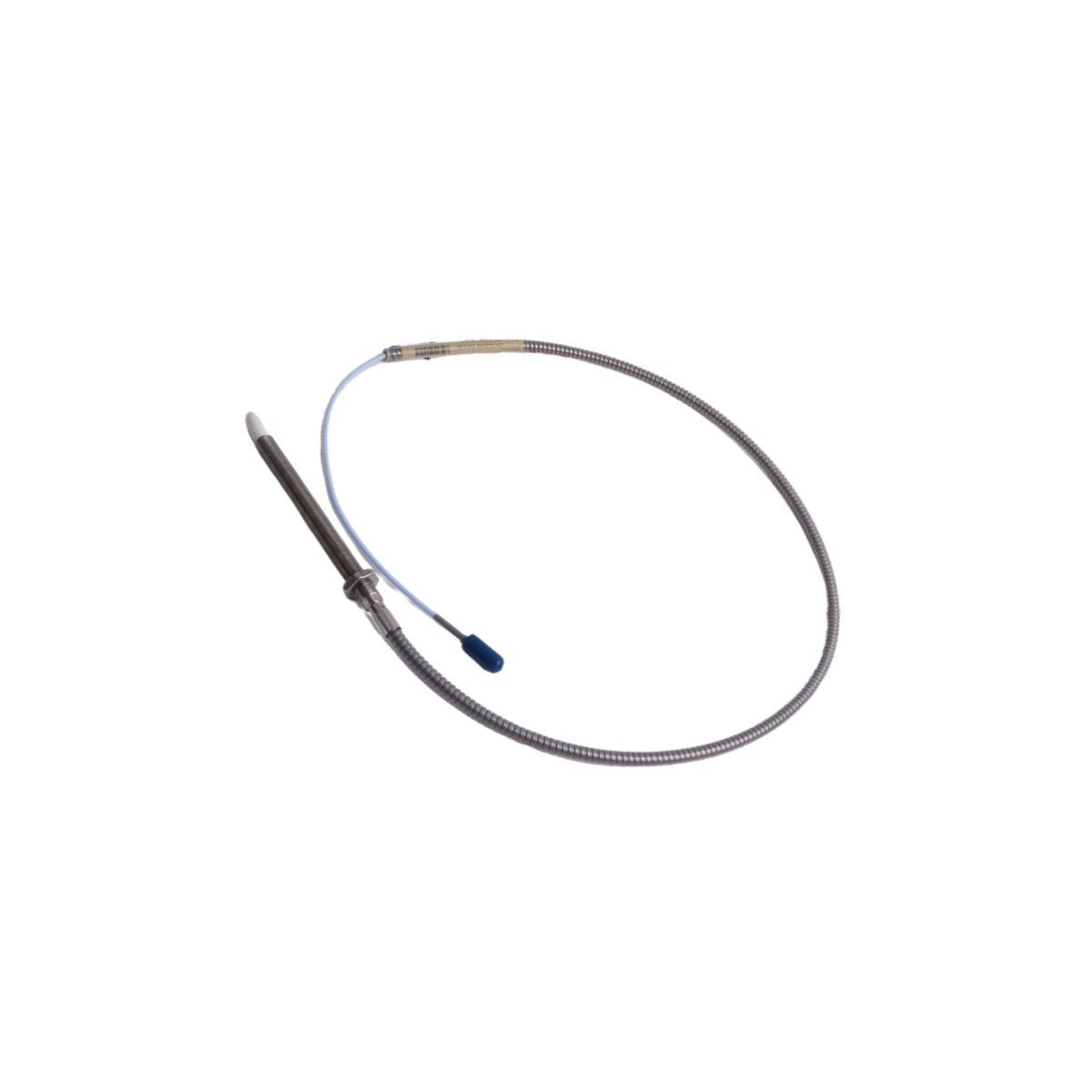

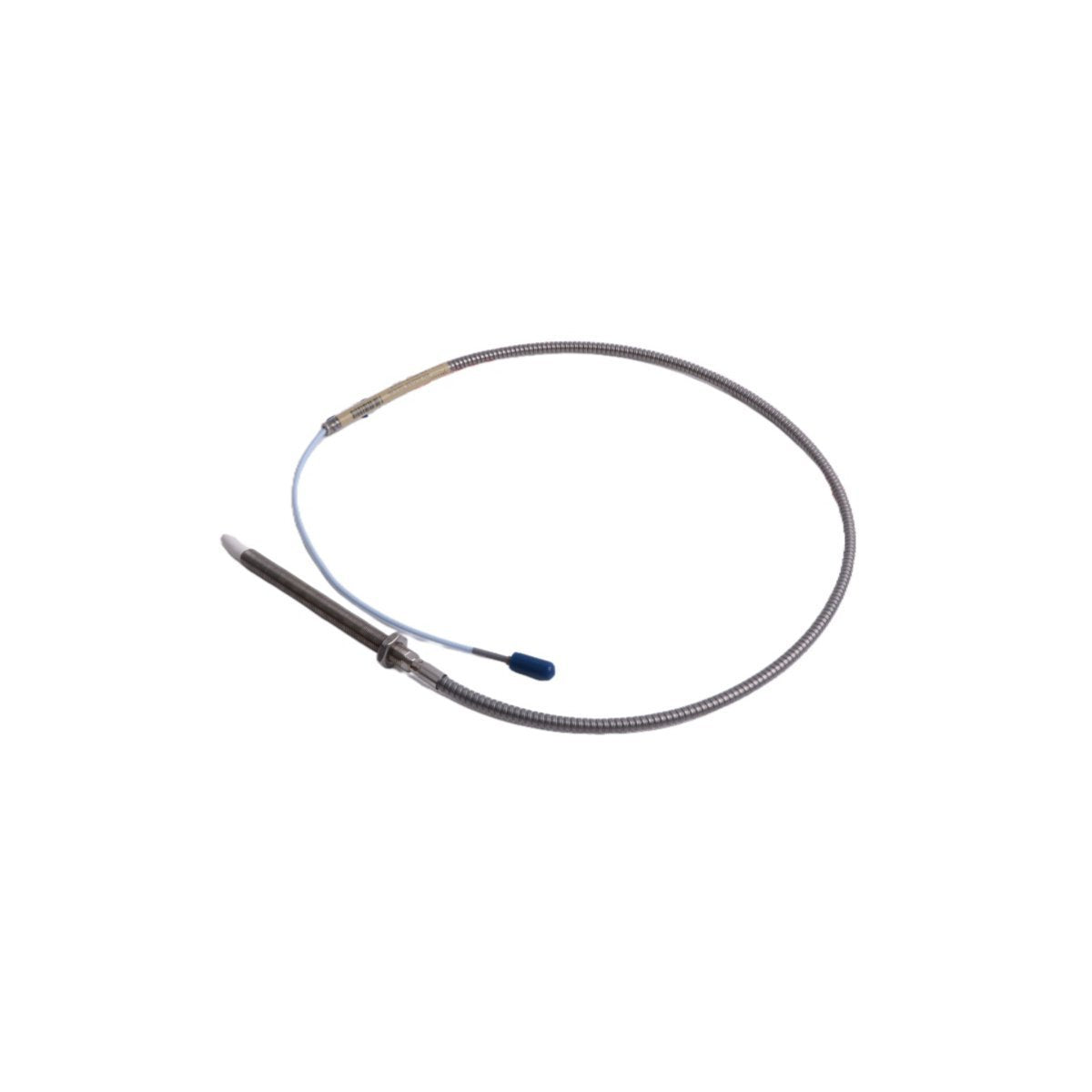

330910-00-08-50-01-05 هو مسبار تقارب بالتيار الدوّامي ذو رؤية جانبية ضيقة (NSv) متخصص من Bently Nevada، مصمم لمراقبة الإزاحة والاهتزازات الحرجة في البيئات محدودة المساحة. تم تصميم هذا المستشعر غير المتصل للتغلب على قيود مجسات 8 مم القياسية من خلال توفير قياسات دقيقة في الثقوب الضيقة أو المناطق التي تعاني من قيود شديدة في خلوص الرؤية الجانبية. يقوم بتحويل المسافة بين طرف المسبار والهدف الموصل إلى إشارة جهد خطية، مما يسهل المراقبة في الوقت الحقيقي لاهتزاز العمود الشعاعي والموضع المحوري في الضواغط الطاردة المركزية ووحدات التبريد عالية السرعة.

التكوين الفني

يشير رقم الموديل 330910-00-08-50-01-05 إلى ملف تعريف أجهزة عالي التحمل:

• سلسلة الموديل: 330910 (سن 3/8-24 UNF / تصميم مكافئ متري M10x1)

• الطول غير المسنن: 0.0 مم (هيكل مسنن بالكامل)

• الطول الإجمالي للعلبة: 80 مم (تقريبًا 3.1 بوصة)

• الطول الكلي للنظام: 5.0 أمتار (تقريبًا 16.4 قدم)

• نوع الموصل: ClickLoc محوري مصغر مع واقي موصل مدمج (الخيار 01)

• اعتمادات الوكالة: معتمدة متعددة للمناطق الخطرة بما في ذلك ATEX، و IECEx، و CSA (الخيار 05)

• معايرة الهدف: فولاذ AISI 4140 قياسي

• المدى الخطي: 1.5 مم (60 ميل)

هندسة للبيئات القاسية

تشتمل سلسلة 3300 NSv على ميزات تصميم حاصلة على براءة اختراع لضمان الموثوقية التشغيلية في ظروف العملية الصعبة:

• الحماية المتقدمة للرؤية الجانبية: تم حماية طرف المسبار بشكل فريد لتجاهل المواد الموصلة المحيطة، مما يسمح بالحصول على بيانات دقيقة على الأعمدة التي يقل قطرها عن 51 مم (2 بوصة) أو الأهداف التي يقل قطرها عن 15 مم (0.6 بوصة).

• الموثوقية المحكمة: باستخدام عملية صب TipLoc الحاصلة على براءة اختراع، يتم ربط طرف المسبار المصنوع من بوليفينيلين سلفيد (PPS) كيميائياً بالجسم المصنوع من الفولاذ المقاوم للصدأ، مما يخلق ختمًا محكمًا للفراغ يمنع تسرب الزيت أو الرطوبة إلى ملف الاستشعار.

• سلامة CableLoc: تم تصميم نقطة توصيل المسبار بالكابل لتحمل قوة شد تصل إلى 220 نيوتن (50 رطلاً)، مما يضمن الاستمرارية الكهربائية تحت الاهتزازات العالية والضغط الميكانيكي.

• مقاومة التآكل: يتميز بموصلات ClickLoc المطلية بالذهب التي توفر مسار إشارة آمنًا ذاتي القفل، بينما يحمي الواقي المدمج الوصلة من تسرب السوائل والملوثات.

التطبيقات الصناعية وتكامل TSI

باعتباره حجر الزاوية في أجهزة الإشراف على التوربينات (TSI)، يوفر هذا المسبار بطول 5.0 أمتار ما يلي:

• حماية شاملة للأصول: مثالي لمراقبة الحركة الديناميكية للعمود في المحامل ذات الفيلم السائل وموضع الدفع في الآلات الدوارة المدمجة.

• مرونة النظام: يسمح طول النظام الممتد البالغ 5 أمتار بوضع المستشعر بمرونة، وغالبًا ما يلغي الحاجة إلى كابلات تمديد منفصلة في البصمات الأصغر للآلات.

• التبادلية: جميع مكونات 3300 NSv بطول 5.0 أمتار (المسبار، الكابلات، وأجهزة استشعار Proximitor) قابلة للتبديل بالكامل دون الحاجة إلى معايرة يدوية، مما يبسط إجراءات الصيانة.

• مقاومة EMI/RFI: مصمم لتجاوز متطلبات CE للتوافق الكهرومغناطيسي، مما يوفر إشارات قياس مستقرة في البيئات الصناعية الصاخبة كهربائيًا.
