نظرة عامة على المنتج

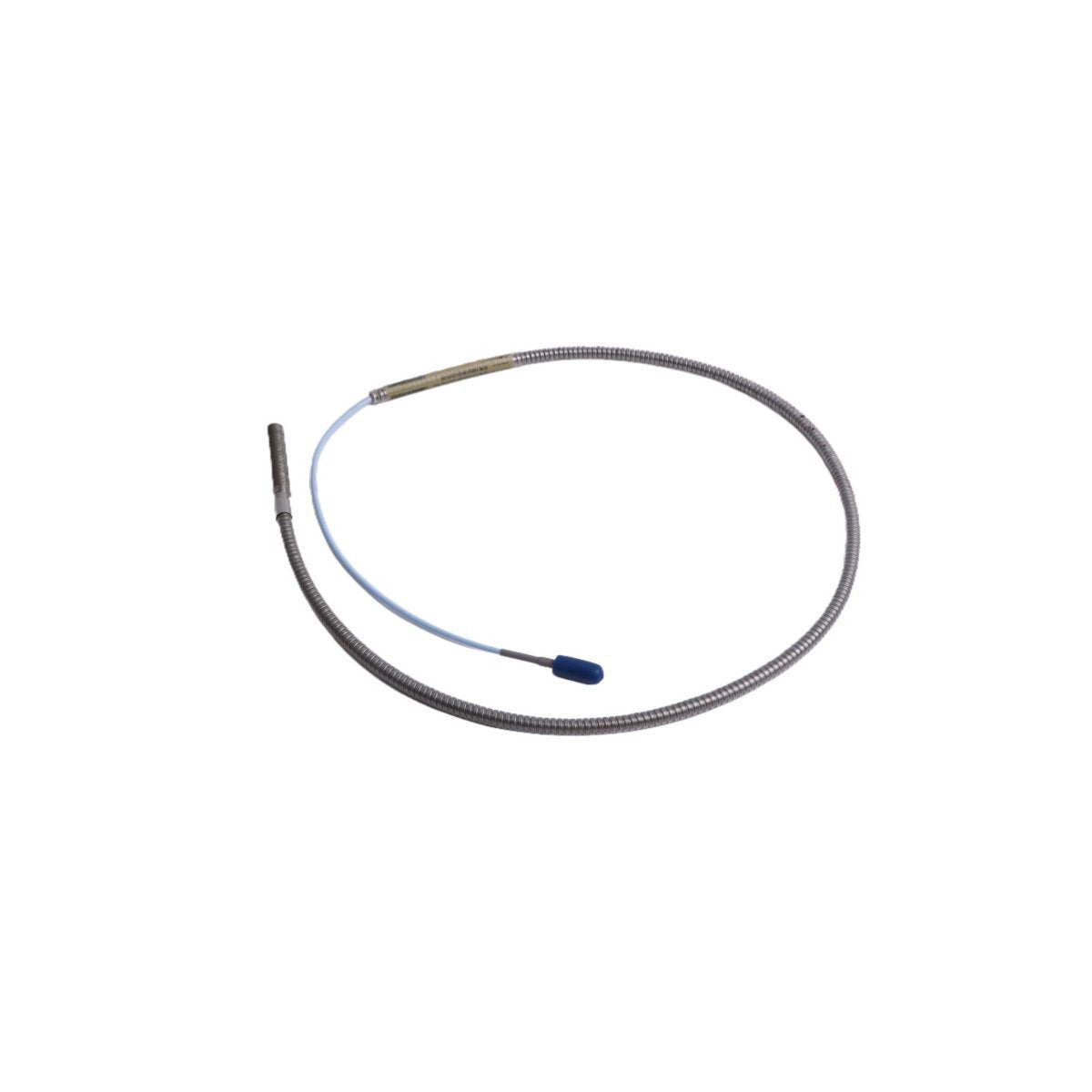

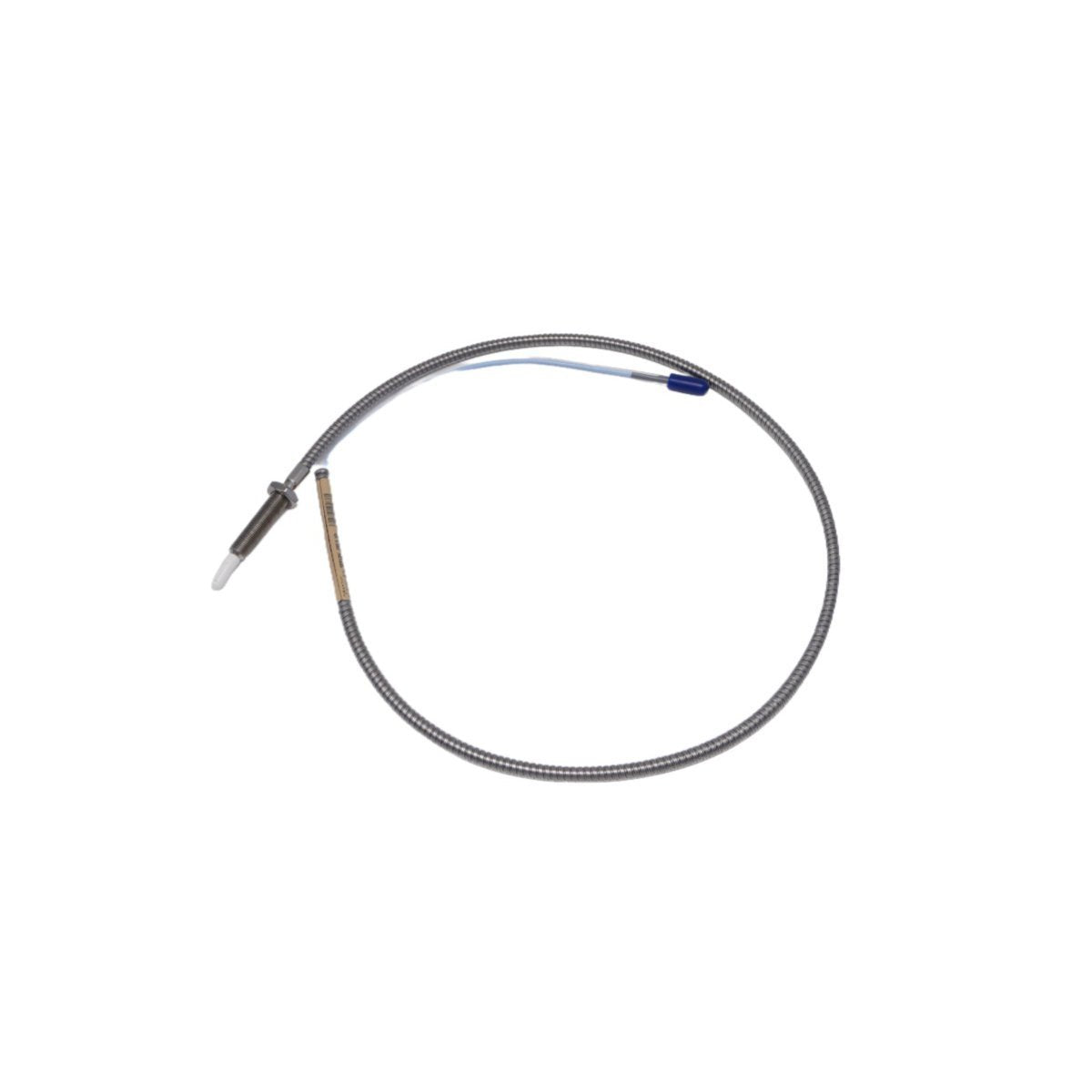

يعمل الكابل Bently Nevada 330910-00-05-02-00 كجسر حرج لنقل الإشارات ضمن نظام محول التقارب 3300 NSv (تهوية غير قياسية). تم تصميم هذا الكابل التمديدي خصيصًا للقيود الميكانيكية الضيقة حيث لا يمكن تركيب المجسات القياسية، وهو يضمن التسليم السلس لإشارات التيار الدوامي عالية التردد من المسبار إلى مستشعر التقارب. ويلعب دورًا حيويًا في مراقبة الضواغط المركزية والمضخات والتوربينات الصغيرة حيث تكون بيانات الاهتزاز الشعاعي والموضع المحوري إلزامية لصحة الماكينة.

يحافظ هذا الكابل على المعاوقة الكهربائية الصارمة المطلوبة لقياسات الإزاحة الدقيقة. وباستخدام عزل الفلوروبوليمر عالي الجودة، فإنه يحمي سلامة الإشارة من التداخل الكهرومغناطيسي والتعرض الكيميائي. في البيئات عالية المخاطر مثل أنظمة إيقاف الطوارئ أو المراقبة المتكاملة بنظام التحكم الموزع (DCS)، يوفر هذا الكابل التمديدي الاستقرار اللازم لمنع الرحلات الخاطئة وضمان بيانات دقيقة لمنصة Honeywell Experion أو Bently 3500.

لاحقة الكابل والتكوين الكهربائي

تُحدد سلسلة 330910 بخصائص فيزيائية محددة يجب أن تتطابق مع الطول الكلي للنظام لمعايرة دقيقة.

طول الكابل (00-05)

تشير اللاحقة "05" إلى طول إجمالي يبلغ 5.0 أمتار (حوالي 16.4 قدم). في بنية 3300 NSv، يجب أن يساوي الطول الكهربائي الكلي (المسبار بالإضافة إلى كابل التمديد) إما 5 أو 7 أمتار للحفاظ على عامل القياس المعاير للمستشعر القريب.

خيار الموصل والدرع (02)

تحدد اللاحقة "02" تضمين واقيات الموصلات. تغلق هذه الأغطية المطاطية المصنوعة من الفلوروسيليكون نقاط الاتصال ضد دخول الرطوبة والزيت، وهو أمر بالغ الأهمية للموثوقية على المدى الطويل في محامل الحوامل وصناديق التوصيل.

موافقات الوكالات (00)

يشير الرقم "00" إلى الموافقات العالمية القياسية. يؤكد هذا أن الكابل مصنع لتلبية معايير السلامة الصناعية الصارمة للتركيبات غير الخطرة والمنشآت الصناعية النموذجية.

المواصفات الفنية

بروتوكول الاتصال والتوجيه

يعتمد نجاح أداء نظام التقارب بشكل كبير على إدارة الكابلات. يتطلب كابل التمديد هذا الذي يبلغ طوله 5 أمتار نصف قطر انحناء أدنى يبلغ 25.4 مم (1.0 بوصة) لمنع تلف المحور الداخلي. عند التوجيه عبر الأنابيب، تأكد من عدم سحب الكابل بقوة مفرطة، حيث أن تمديد غلاف FEP يمكن أن يغير السعة ويحول معايرة النظام.

يجب إحكام ربط موصلات Click-Loc المطلية بالذهب يدويًا حتى "تنقر" لضمان مسار منخفض المقاومة. استخدم واقيات الموصلات المضمنة (لاحقة 02) لسد الفجوة بين المسبار وكابل التمديد، خاصة في البيئات التي توجد فيها مواد تشحيم صناعية أو رطوبة عالية. يظل التأريض الصحيح لغطاء المستشعر القريب هو الدفاع الأساسي ضد حلقات الأرض التي يمكن أن تشوه إشارات الاهتزاز.

أداء سلامة الإشارة المتقدم

تم تصميم كابل تمديد 3300 NSv لتحمل قسوة أجهزة الإشراف على التوربينات (TSI). يقلل تصميمه ذو السعة المنخفضة من توهين الإشارة على مدى 5 أمتار، مما يسمح للمستشعر القريب بحل حركات العمود التي يبلغ قطرها ميكرو بوصة بدقة. هذا المستوى من الدقة ضروري عند التكامل مع وحدات التحكم عالية السرعة أو شاشة الإزاحة 3500/42M، مما يضمن أن بيانات الاهتزاز لديك هي انعكاس حقيقي للسلوك الميكانيكي بدلاً من الضوضاء الكهربائية.

معلومات الطلب

(1) كابل تمديد Bently Nevada 330910-00-05-02-00.

(2) واقيات موصلات مثبتة مسبقًا (لكلا الطرفين).

(3) ورقة بيانات فنية وملاحظة الامتثال للمعايرة.

(4) أغطية واقية من الغبار لموصلات Click-Loc.

المعايير اللوجستية والتعبئة والتغليف

تتم معالجة طلبك للشحن في غضون 3-5 أيام عند انتهاء الدفع. لحماية البنية المحورية الحساسة، نستخدم عبوات صناعية مضادة للكهرباء الساكنة وكرتون خارجي مقوى. تضمن شبكتنا اللوجستية العالمية، المدعومة من DHL وFEDEX وUPS، تسليمًا سريعًا إلى الموقع. يتم شحن كل كابل في حالة "التعبئة الأصلية"، مختومًا لمنع التدهور البيئي قبل وصوله إلى منشأتك.

الأسئلة الشائعة حول تكامل النظام

س1: هل يمكنني استخدام كابل التمديد هذا بطول 5 أمتار مع جهاز تقارب بطول 7 أمتار؟

ج1: فقط إذا كان طول المسبار بالإضافة إلى هذا الكابل يساوي 7 أمتار. سيؤدي استخدام كابل بطول 5 أمتار في نظام معاير لطول كهربائي كلي يبلغ 7 أمتار إلى عامل مقياس غير صحيح وقراءات اهتزاز غير دقيقة.

س2: ما الغرض من واقيات الموصلات المضمنة في خيار -02؟

ج2: توفر إحكامًا بيئيًا عند وصلة المسبار وكابل التمديد، مما يمنع الزيت أو الماء أو الغبار الموصل من الدخول إلى الاتصال المحوري والتسبب في انحراف الإشارة.

س3: هل كابل تمديد 3300 NSv قابل للتبادل مع كابل 3300 XL القياسي؟

ج3: لا. يستخدم نظام 3300 NSv معاوقة محورية وهندسة موصل مختلفة محسّنة لتطبيقات التجويف الصغير. سيؤدي خلط مكونات NSv و XL إلى حالة "النظام غير موافق" أو أخطاء قياس كبيرة.
