نظرة عامة على المنتج

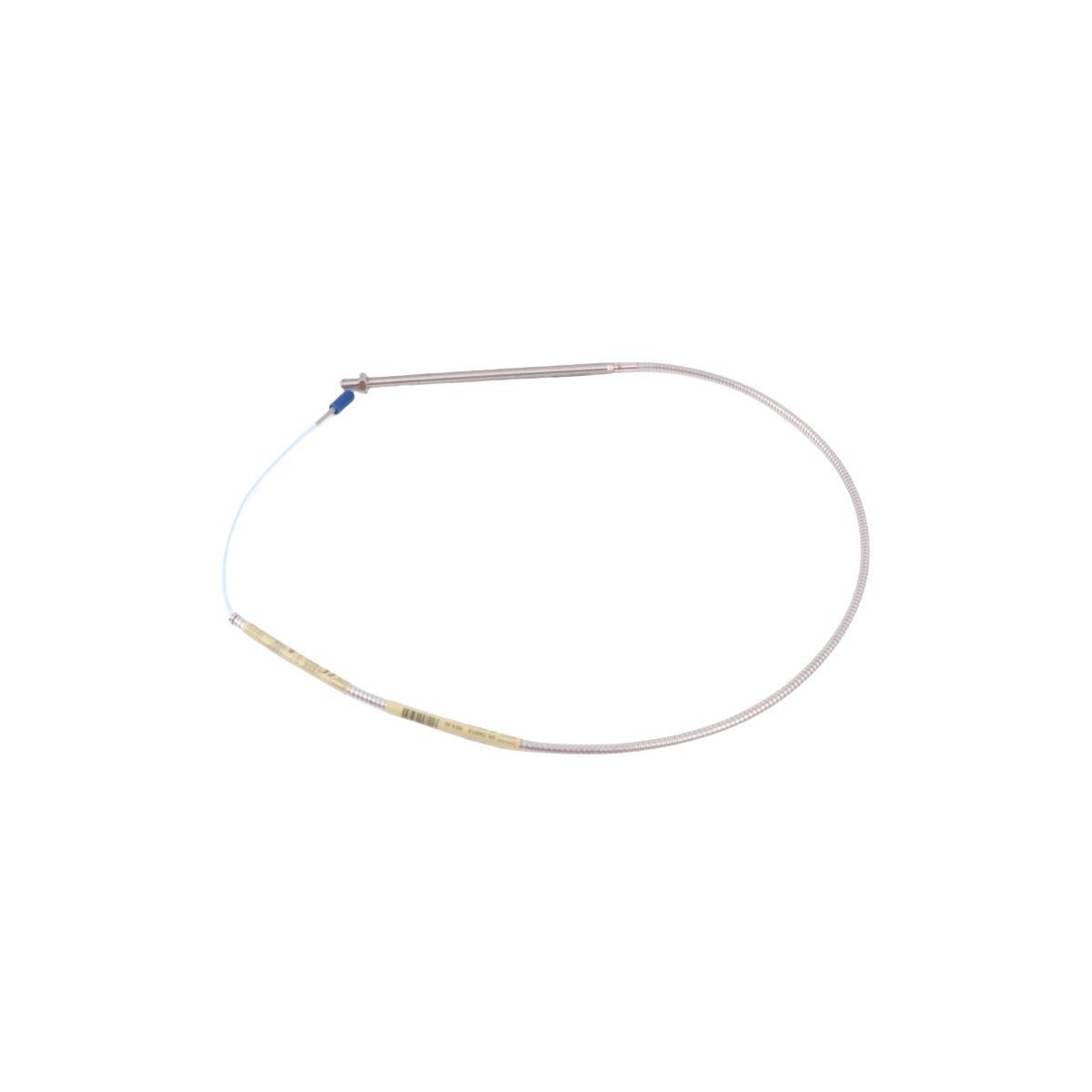

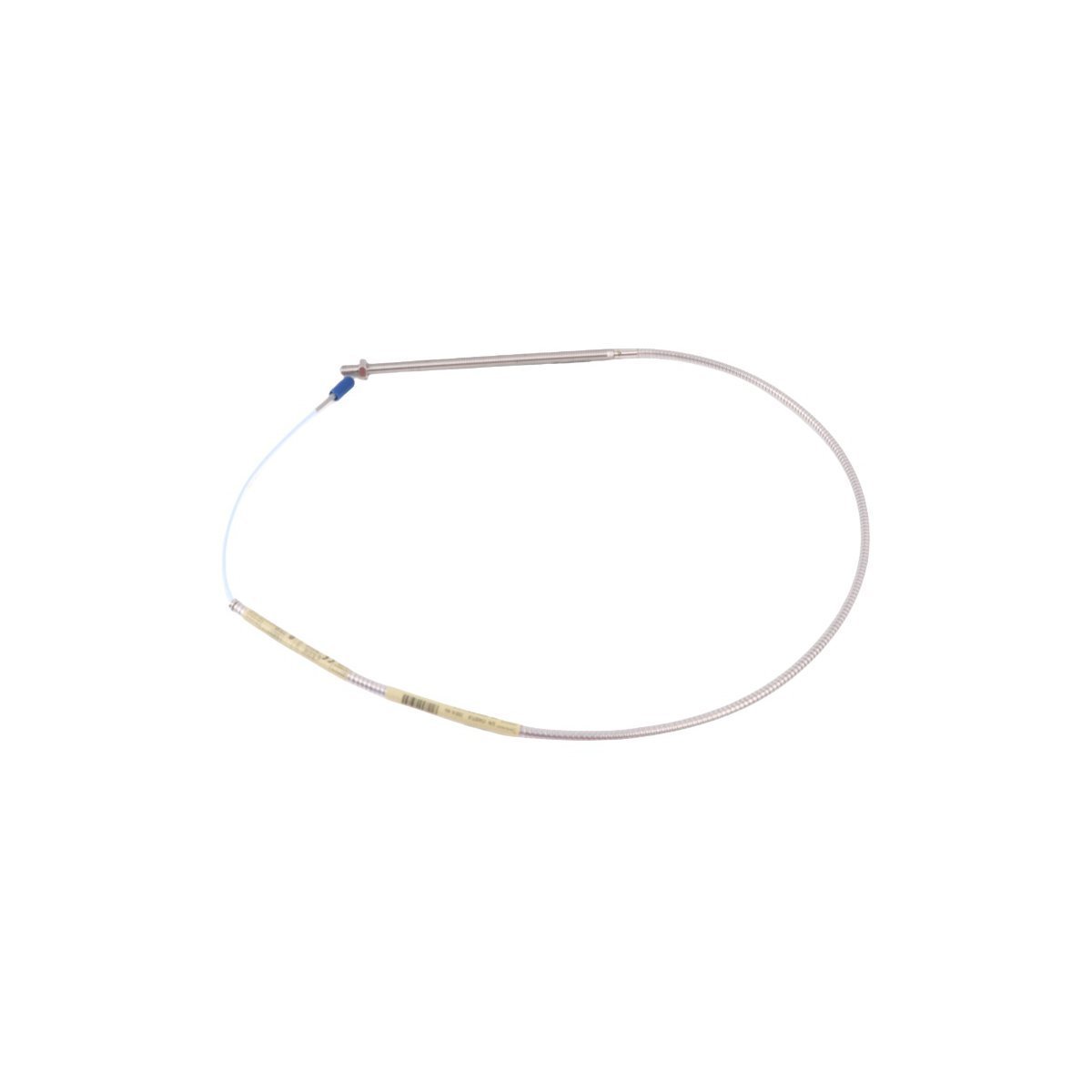

يحل مسبار التقارب Bently Nevada 330909-00-80-10-01-05 3300 NSv أصعب سيناريوهات القياس حيث لا يمكن للمجسات القياسية بحجم 8 مم أن تتناسب فعليًا. يستهدف هذا المستشعر "الخدمة الضيقة" (NSv) بشكل خاص الآلات ذات أحجام الأهداف الصغيرة أو مناطق التخليص المقيدة، مثل الضواغط المركزية الصغيرة، والمضخات، والتوربينات الغازية المشتقة من الطيران. يوفر بيانات الإزاحة والاهتزاز الأساسية المطلوبة لمنع الفشل الكارثي في الأصول الدوارة المدمجة.

على الرغم من صغر حجمه، يوفر هذا المسبار نفس الموثوقية الصناعية المتوقعة من نظام Bently Nevada البيئي. يتكامل بسلاسة مع نظام المراقبة 3500 ومنصات DCS المختلفة، مما يوفر خرجًا تناظريًا عالي الدقة. من خلال استخدام سلسلة 3300 NSv، يحصل المهندسون على إمكانية مراقبة دقيقة للعمود في الأغلفة الميكانيكية الضيقة، مما يضمن أن الأصول الحرجة الأصغر تعمل ضمن حدود الاهتزاز الآمنة وتحافظ على أقصى وقت تشغيل.

منطق تكوين الأجهزة

تحليل لاحقة 330909-00-80-10-01-05

تستخدم سلسلة NSv سلسلة لاحقات فريدة لتحديد أبعادها الميكانيكية وشهادات السلامة العالمية.

الطول غير الملولب (-00)

تشير اللاحقة 00 إلى طول غير ملولب يبلغ 0 مم. يتميز غلاف المسبار بتسنن كامل (M8 × 1)، مما يسمح بوضع عمق دقيق داخل كتيفة التثبيت لتحقيق جهد الفجوة المثالي.

الطول الكلي للغلاف (-80)

تحدد اللاحقة 80 طول غلاف إجمالي يبلغ 80 مم. يعد هذا الوصول الطويل للجسم حيويًا للتنقل عبر أغلفة الماكينة للوصول إلى سطح العمود مع الحفاظ على السلامة الهيكلية لجسم المستشعر.

الطول الإجمالي (-10)

يشير هذا إلى طول مسبار إجمالي يبلغ 1.0 متر (3.3 قدم). يجب مطابقة كابل التوصيل المتكامل هذا مع كابل تمديد 3300 NSv المقابل لضمان أن النظام يحافظ على معايرته الكهربائية التي تبلغ 5.0 متر أو 7.0 متر.

خيار الموصل (-01)

تزود الرمز 01 المسبار بموصل محوري مصغر. تم تصميم هذه الواجهة المدمجة للتوجيه المبسط عبر القنوات الضيقة وتوفر مسارًا منخفض المعاوقة لنقل الإشارة عالية التردد.

موافقات الوكالة (-05)

تؤكد اللاحقة 05 الموافقات المتعددة (ATEX, IECEx, CSA). وهذا يمكّن من نشر المسبار بأمان في المنطقة 0 والفئة الأولى، قسم 1 في المواقع الخطرة، مما يجعله قطعة غيار متوافقة عالميًا للعمليات الدولية.

بيانات الأداء الفني

توجيهات الهندسة الميدانية

تشغيل جهد الفجوة

يتطلب نظام 3300 NSv فجوة دقيقة. يجب على الفنيين ضبط جهد الفجوة الساكن إلى -10.00 VDC. وهذا يضع المستشعر في المركز الأمثل لنطاقه الخطي الذي يبلغ 60 ميلًا. استخدم مقياس متعدد رقمي عالي المقاومة عند مخرج Proximitor وتحقق من أن الهدف هو فولاذ AISI 4140 لتجنب تشوه عامل المقياس.

اعتبارات الهدف الصغير

على عكس مجسات 8 مم القياسية، تم تحسين NSv لأقطار الأهداف التي تصل إلى 9.5 مم. إذا كانت منطقة الهدف أصغر من هذا الحد، فسيواجه النظام تداخل "الرؤية الجانبية". تأكد من أن طرف المسبار متمركز فوق العمود وخالٍ من أي مواد موصلة قريبة ضمن دائرة نصف قطرها 13 مم لمنع خطأ الإشارة.

التأريض وتخفيف الضوضاء

حافظ على التأريض في نقطة واحدة عند رف الشاشة أو غلاف مستشعر Proximitor. في بيئة التردد العالي للتوربينات الصغيرة عالية السرعة، غالبًا ما يؤدي التأريض غير الصحيح إلى ضوضاء EMI/RFI التي يمكن أن تؤدي إلى تنبيهات "اهتزاز عالي" خاطئة في نظام التحكم الموزع (DCS).

المزايا التشغيلية

مرونة هندسية مدمجة

يستخدم طرف مسبار NSv بوليمرات متطورة مقاومة للمواد الكيميائية تتحمل الزيت الساخن وغازات العمليات. يسمح قطره المخفض بتركيبه في فتحات ملولبة M8 أو 5/16-24، مما يوفر حلاً قويًا للمراقبة للآلات حيث تكون المساحة محدودة.

تكامل TSI و DCS

يعمل هذا المسبار كمدخل استشعاري أساسي لأجهزة الإشراف على التوربينات (TSI). يغذي بيانات الإزاحة في الوقت الفعلي إلى Honeywell Experion PKS أو Emerson DeltaV عبر الشاشة 3500/42M، مما يتيح الصيانة التنبؤية المتقدمة وقدرات التشخيص في النظام 1.

ثبات عالي السرعة

تم تصميم 3300 NSv خصيصًا للتعامل مع خصائص الاهتزاز عالية التردد لدوارات أصغر عالية السرعة. يضمن عامل المقياس المستقر التقاط التغيرات الطفيفة في ديناميكيات العمود بدقة، مما يسمح بالكشف المبكر عن تآكل المحامل أو عدم توازن الدوار.

التسليم واللوجستيات

إرسال عالمي سريع

نحن نضمن وقت تسليم من 3-5 أيام عند الانتهاء من الدفع. تتم معالجة جميع الطلبات الدولية من خلال شركات شحن ممتازة بما في ذلك DHL، FEDEX، أو UPS، مما يضمن وصول قطع الغيار الهامة الخاصة بك مع تتبع كامل من الباب إلى الباب وبأقل تأخير جمركي.

التعامل الوقائي المتخصص

يتم شحن كل مسبار 330909 في حالة تعبئة أصلية جديدة. نستخدم عبوات صناعية عالية الجودة مضادة للكهرباء الساكنة وتبطين مقوى لحماية خيوط M8 الحساسة والموصلات المحورية المصغرة أثناء الشحن العالمي.

الأسئلة الشائعة الفنية الهامة

س1: هل يمكنني استخدام مسبار 3300 NSv مع 3300 XL Proximitor قياسي؟

ج1: لا. تتميز سلسلة NSv بخصائص كهربائية فريدة وتتطلب 3300 NSv Proximitor. سيؤدي خلط هذه المكونات إلى عدم خطية شديدة وبيانات اهتزاز غير دقيقة.

س2: ما هو الفرق الرئيسي بين 330909 و 330908؟

ج2: 330909 هو مسبار ملولب متري (M8 × 1)، بينما يستخدم 330908 خيوطًا قياسية (5/16-24 UNF). تحقق دائمًا من الفتحة الملولبة في غلاف الماكينة قبل التركيب لمنع تلف الخيط.

س3: كيف يمكنني تحديد مسبار NSv "فاشل" في الميدان؟

ج3: قم بقياس المقاومة بين الدبوس المركزي والغلاف الخارجي للموصل. عادةً ما يسجل مسبار 3300 NSv الوظيفي بين 5.0 و 12.0 أوم. تشير قراءة "مفتوحة" إلى ملف داخلي أو سلك كابل مكسور.

س4: هل موافقة -05 ضرورية لتطبيقات المضخات البرية؟

ج4: إذا كانت المضخة تقع في منطقة مصنفة (على سبيل المثال، مصفاة أو محطة غاز)، فإن موافقة -05 المتعددة إلزامية لضمان أن التركيب يفي بلوائح السلامة ATEX/CSA للبيئات الخطرة.
