نظرة عامة على المنتج

يوفر Bently Nevada 330909-00-50-10-01-05 دقة قياس لا مثيل لها داخل مساحات الآلات الصناعية المقيدة، باستخدام مجالات تيار دوامي متخصصة مُحسّنة للأهداف الصغيرة. تم تصميم مسبار التقارب 3300 NSv هذا خصيصًا للتجاويف الضيقة، وأقطار الأعمدة الضيقة، أو نوافذ المراقبة الشعاعية المقيدة، ويحل قيود الأهداف الهيكلية حيث تفشل المسابير القياسية. يلتقط المستشعر المتغيرات الديناميكية المجهرية، بما في ذلك ملفات الاهتزاز الشعاعي في الوقت الفعلي، وتتبع موضع الدفع، والمحاذاة المحورية على الأصول الصناعية عالية السرعة. يقوم ببث مقاييس إزاحة تناظرية مستقرة وخالية من الانجراف مباشرة إلى لوحات حماية Bently Nevada 3500 أو أنظمة التحكم الموزعة المتكاملة للمصنع (DCS). يعمل كمدخل تشخيصي حاسم ضمن بنيات إيقاف الطوارئ (ESD) الآلية، ويعزل الأعطال الميكانيكية على الفور لمساعدة مشغلي المصانع على تجنب تدمير التوربينات الكارثي والقضاء على خسائر الإيرادات غير المتوقعة.

مصفوفات خيارات رقم الجزء

تطبق Bently Nevada تسلسل رمز خيار أبجدي رقمي دقيق لتحديد الغلاف الهيكلي وتكوين الخيط ونمط التدريع ومسارات السلامة في المناطق الخطرة لمحوال 3300 NSv هذا.

اختيار محوال القاعدة 330909

يحدد هذا البادئة الجهاز كمسبار تقارب 3300 NSv يتميز بخيوط غلاف هيكلية إنجليزية قياسية 3/8-24 UNF، مُحسّنة لمتطلبات الهدف الضيقة.

ملف غلاف غير مُسنن (-00)

يشير اللاحقة 00 إلى طول غير مُسنن يبلغ 0.0 بوصة، مما يمد خيوط التركيب الإنجليزية عبر كامل طول غلاف العلبة الخارجية لضمان أقصى قدر من قابلية ضبط العمق الميكانيكي.

خيار عمق العلبة الكلي (-50)

تحدد اللاحقة 50 طول علبة إجمالي يبلغ 5.0 بوصات، مما يوفر غلافًا ماديًا ممدودًا مثاليًا للوصول إلى أغلفة المحامل العميقة أو اختراق أغلفة الماكينات الخارجية السميكة.

طول الكابل الكلي المتكامل (-10)

يحدد الخيار 10 كبلًا متحد المحور للمسبار متكاملًا بطول 1.0 متر (3.3 قدم)، ينتهي بواجهة موصل مصغر مطلية بالذهب منخفضة الخسارة.

درع أجهزة الكابل الواقية (-01)

يضيف المحدد 01 قناة درع مرنة ومقاومة للسوائل من الفولاذ المقاوم للصدأ تمتد على طول غلاف الكابل بالكامل، لحماية القلب الأساسي للإشارة من الحطام المتطاير الكاشط، والقطع الاحتكاكي، وزيوت التشحيم الساخنة.

التحقق من السلامة العالمية (-05)

يوفر الخيار 05 مؤهلات شاملة دولية لمقاومة الانفجار، مما يتيح تصنيفات السلامة الجوهرية وغير المسببة للاشتعال ATEX و IECEx و CSA مجتمعة للبيئات الخطرة المصنفة حسب المناطق.

المواصفات الميكانيكية والفيزيائية

بروتوكولات التشغيل والمعايرة الميدانية

يعتمد تحقيق منحنيات معايرة دقيقة عبر الأهداف الصغيرة على محاذاة عمق ميكانيكية صارمة أثناء النشر الميداني. يجب على مهندسي الميدان مراقبة جهد فجوة التيار المستمر الخام عبر أطراف مستشعر التقارب 3300 NSv باستخدام جهاز قياس متعدد رقمي عالي المقاومة أثناء التجميع الفيزيائي. قم بتقديم جسم المسبار المُسنن 3/8-24 UNF في قوس التركيب حتى يسجل جهاز القياس المتعدد بالضبط -9.0 فولت تيار مستمر، مما يؤكد أن وجه عمود الهدف يقع تمامًا في مركز منطقة المعايرة الخطية الفريدة 1.5 ملم لطرف مسبار 3300 NSv.

راقب قيود التوجيه الصارمة لمنع توهين الإشارة عبر الحلقة. تتطلب قناة الدرع المرنة من الفولاذ المقاوم للصدأ نصف قطر انحناء مادي لا يقل عن 25.4 ملم (1.0 بوصة) للقضاء على التواءات متحد المحور الداخلية. يجب على الفنيين احتواء جميع وصلات الموصلات متحد المحور المصغرة داخل صناديق توصيل طرفية مخصصة ومحكمة الإغلاق لمنع تلوث السوائل والقضاء على الضوضاء الكهرومغناطيسية. تأكد من بقاء غلاف المسبار معزولًا كهربائيًا عن غلاف الماكينة المحلي، وتأريض سلك تصريف الدرع حصريًا في شريط طرف أرضي لشاسيه حامل المراقبة 3500.

مرونة المعالجة الحرجة

يتحمل مستشعر التقارب المتخصص هذا الظروف القاسية للمعالجة الصناعية الثقيلة، بما في ذلك الدورات الحرارية الشديدة والاهتزازات الشديدة في الغلاف والغمر المستمر في الزيت داخل أغلفة التوربينات. يتكامل بشكل طبيعي مع ترقيات أدوات الإشراف الشاملة للتوربينات (TSI). تنتقل إشارة الخرج التناظرية منخفضة المعاوقة عبر مسافات طويلة دون تدهور، وتتصل بشكل نظيف مع محركات التحكم في العمليات الحديثة مثل Honeywell Experion PKS أو Siemens S7 PLC لتزويد برنامج إدارة أصول المصنع ببيانات ديناميكية نظيفة لرسم بياني تشخيصي في الوقت الفعلي.

مخزون المشتريات وعناصر الحزمة

تتضمن كل مجموعة مشتريات مطلوبة مكونات الأجهزة الأساسية اللازمة للنشر الميداني السريع. تحتوي الكرتونة الأصلية للمصنع على:

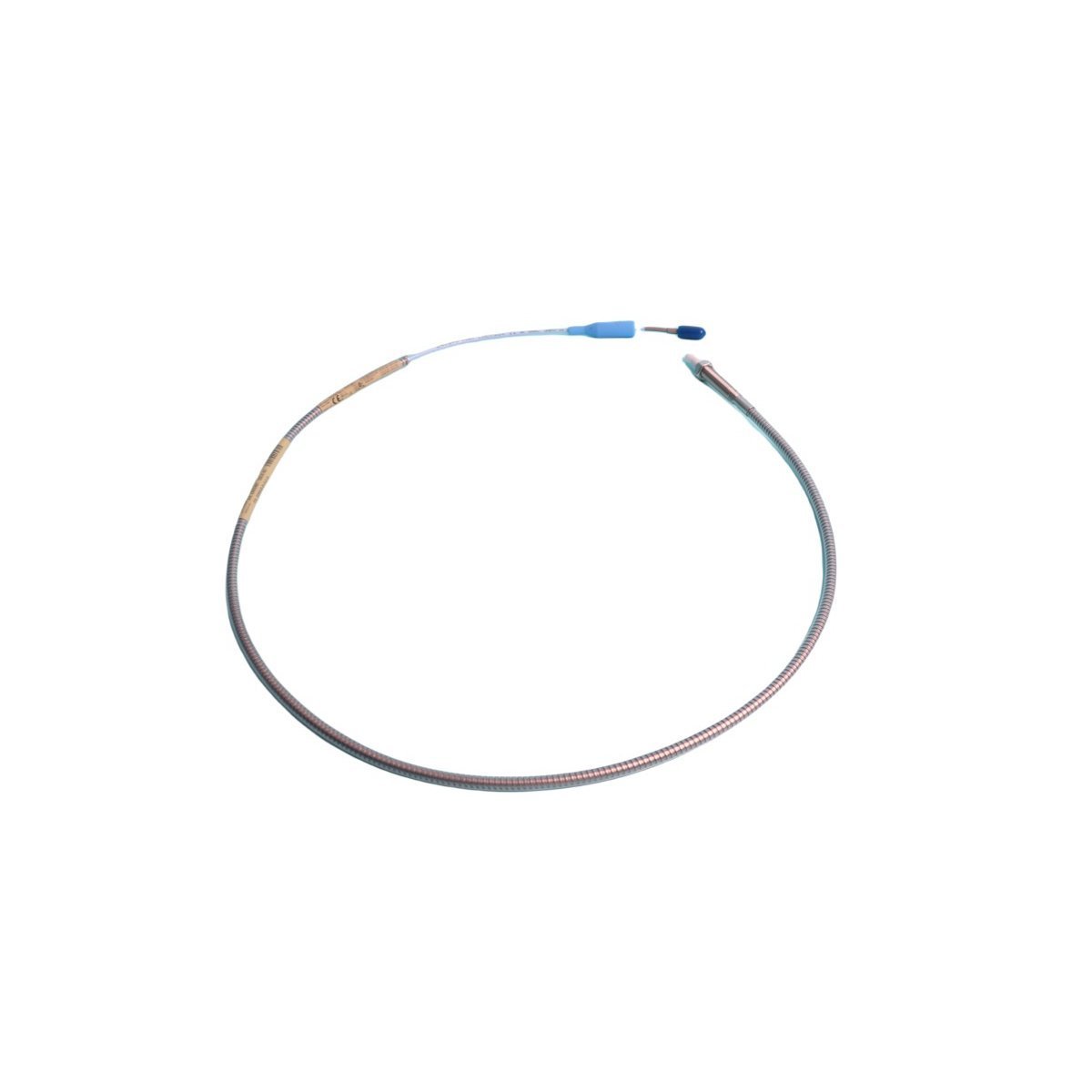

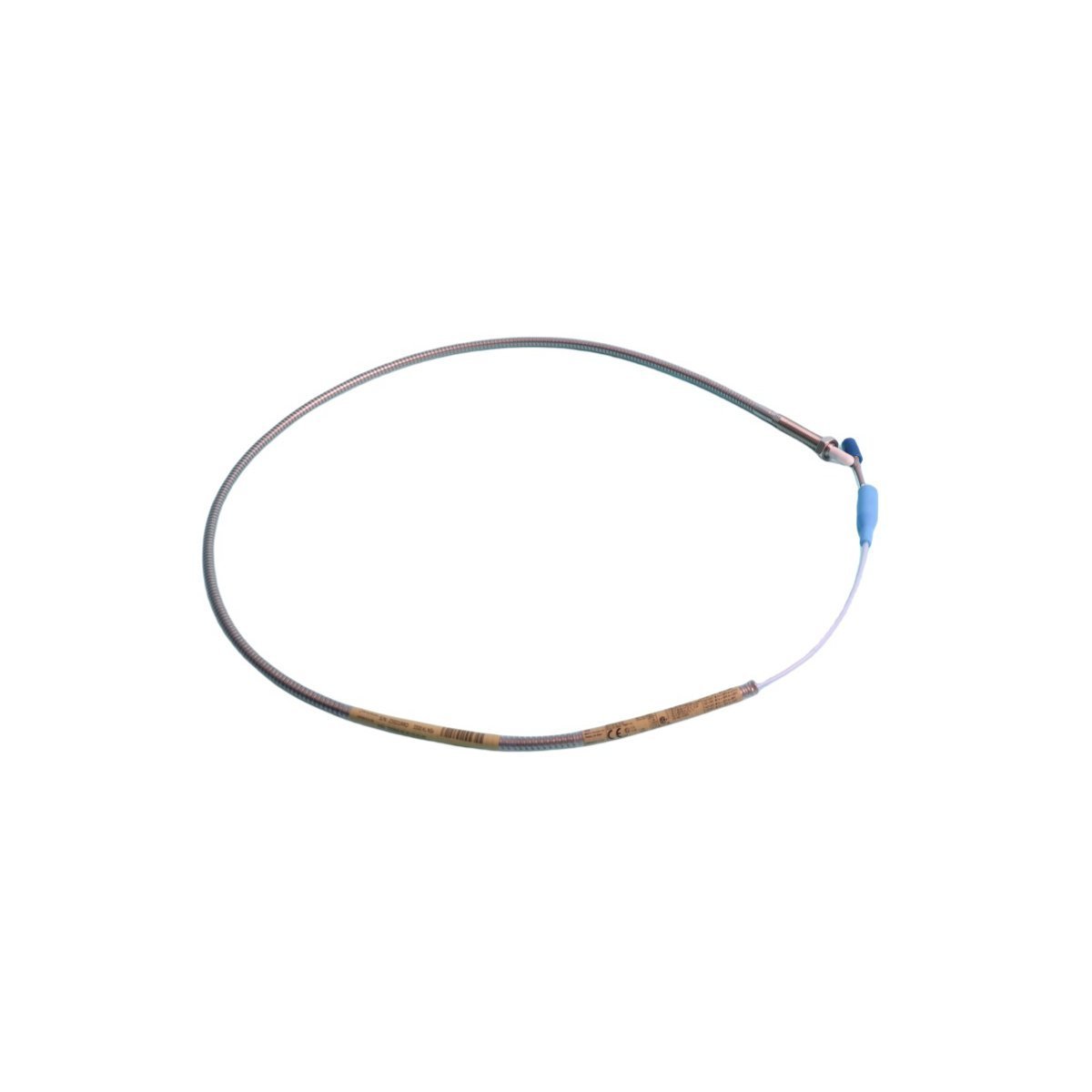

(1) مسبار تقارب جديد Bently Nevada 330909-00-50-10-01-05 3300 NSv مع كابل مدرع متكامل بطول 1.0 متر.

(2) صواميل قفل إنجليزية قياسية مصنعة من المصنع لتأمين وضع العمق الميكانيكي النهائي ضد اهتزاز الماكينات الشديد.

(3) أكمام عازلة موصلات شفافة لعزل نقطة التزاوج المحورية المصغرة عن الرطوبة.

(4) سجلات تتبع المواد الكاملة جنبًا إلى جنب مع ورقة بيانات المعايرة الخطية الأصلية للشركة المصنعة.

الخدمات اللوجستية التجارية وحماية الشحن الآمن

تضمن شبكة التوزيع الدولية لدينا سرعة الإنجاز والسلامة المطلقة للمكونات.

نافذة شحن سريعة

يتم شحن طلبك في غضون 2-7 أيام عند الانتهاء من الدفع، عبر شركات الشحن السريع العالمية مثل DHL أو FEDEX أو UPS لضمان التخليص الجمركي السريع والتسليم العالمي المتعقب حتى باب منزلك.

معايير الحفظ الصناعي

يقوم منشأتنا بإغلاق كل مسبار تقارب داخل عبوات صناعية متخصصة مضادة للكهرباء الساكنة وبطانة رغوية مقاومة للصدمات، مما يحيد تمامًا المخاطر الكهروستاتيكية والصدمات الميكانيكية التي قد تواجهها أثناء النقل.

الأسئلة الشائعة حول تشخيصات الهندسة الميدانية

س1: ما الذي يميز سلسلة مسبار 3300 NSv عن سلسلة مسبار 3300 XL 8mm القياسية؟

ج1: تم تصميم سلسلة 3300 NSv خصيصًا للنظر إلى أهداف أصغر من 8 ملم، مثل الأعمدة الرفيعة، أو الأهداف ذات الخلوصات الجانبية الضيقة مثل التجاويف الضيقة. تعمل بتردد مختلف لمنع تداخل الجدار الجانبي من إفساد إشارة الاهتزاز الخاصة بك.

س2: هل يمكنني توصيل مسبار 3300 NSv هذا مباشرة بمستشعر التقارب 3300 XL 8mm القياسي؟

ج2: لا، لا يمكنك خلط هذه الحلقات. يتطلب مسبار 3300 NSv هذا مستشعر تقارب 3300 NSv متوافق وكابل تمديد NSv متوافق. سيؤدي خلط المكونات من سلسلة 8 ملم القياسية إلى تدمير عامل مقياس النظام والتسبب في قراءات اهتزاز غير صالحة.

س3: ماذا يمثل الخيار -50 في رقم هذا الطراز المحدد؟

ج3: يحدد الخيار -50 عمق علبة إجمالي غير مُسنن ومُسنن يبلغ 5.0 بوصات. يتيح لك خيار الغلاف الطويل هذا ربط المسبار بعمق في أغلفة الماكينات السميكة أو كتل المحامل الخارجية للوصول إلى مناطق الهدف الداخلية.

س4: كيف أقوم بترتيب الدفع التجاري لضمان معالجة الطلب الفورية؟

ج4: نحن نقبل التحويلات البرقية التجارية الموثقة (T/T)، والفواتير الأولية للشركات القياسية، وحسابات الائتمان الرئيسية الموثقة لتسريع مرحلة التخليص المالي وبدء توجيه التعبئة ذات الأولوية.
