نظرة عامة على المنتج

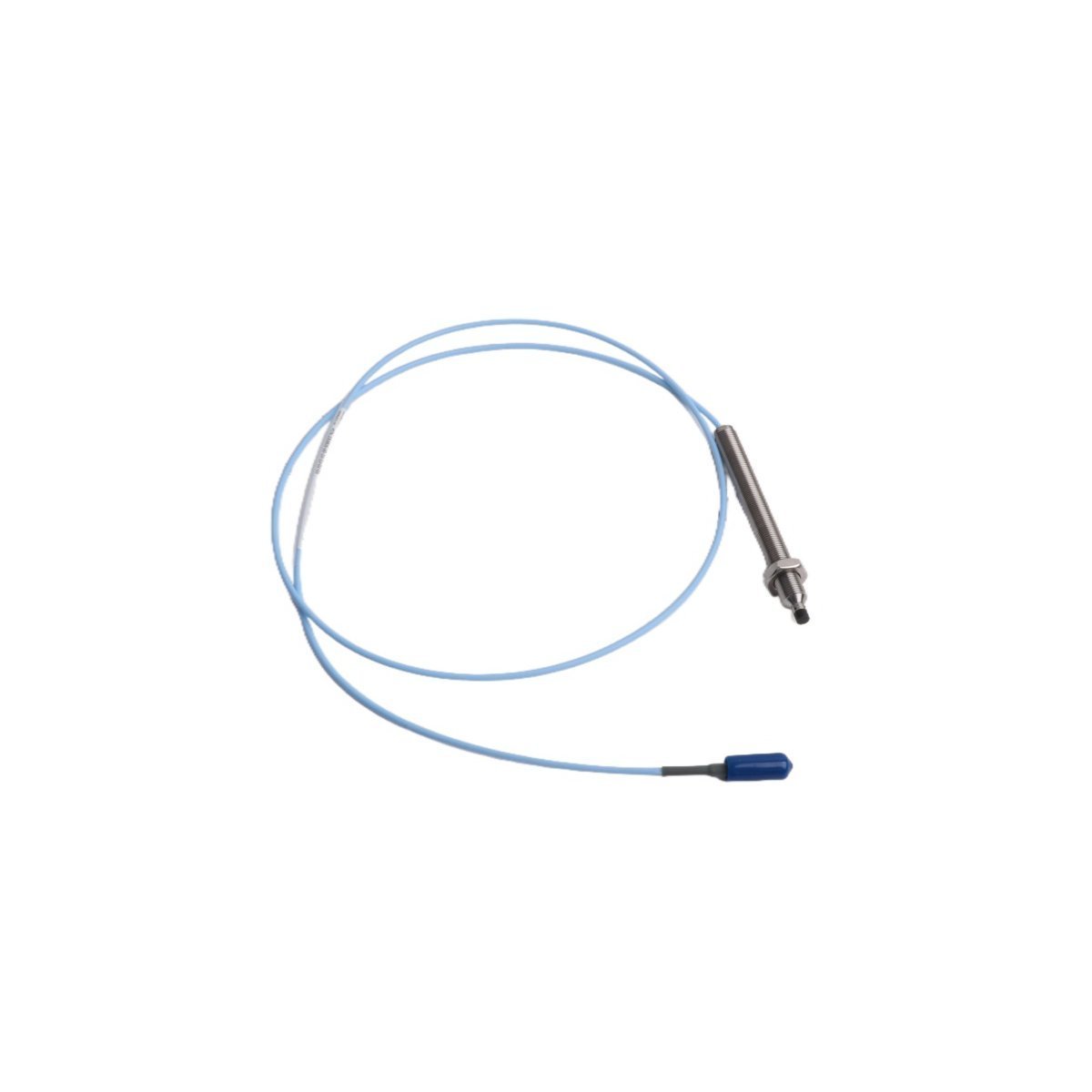

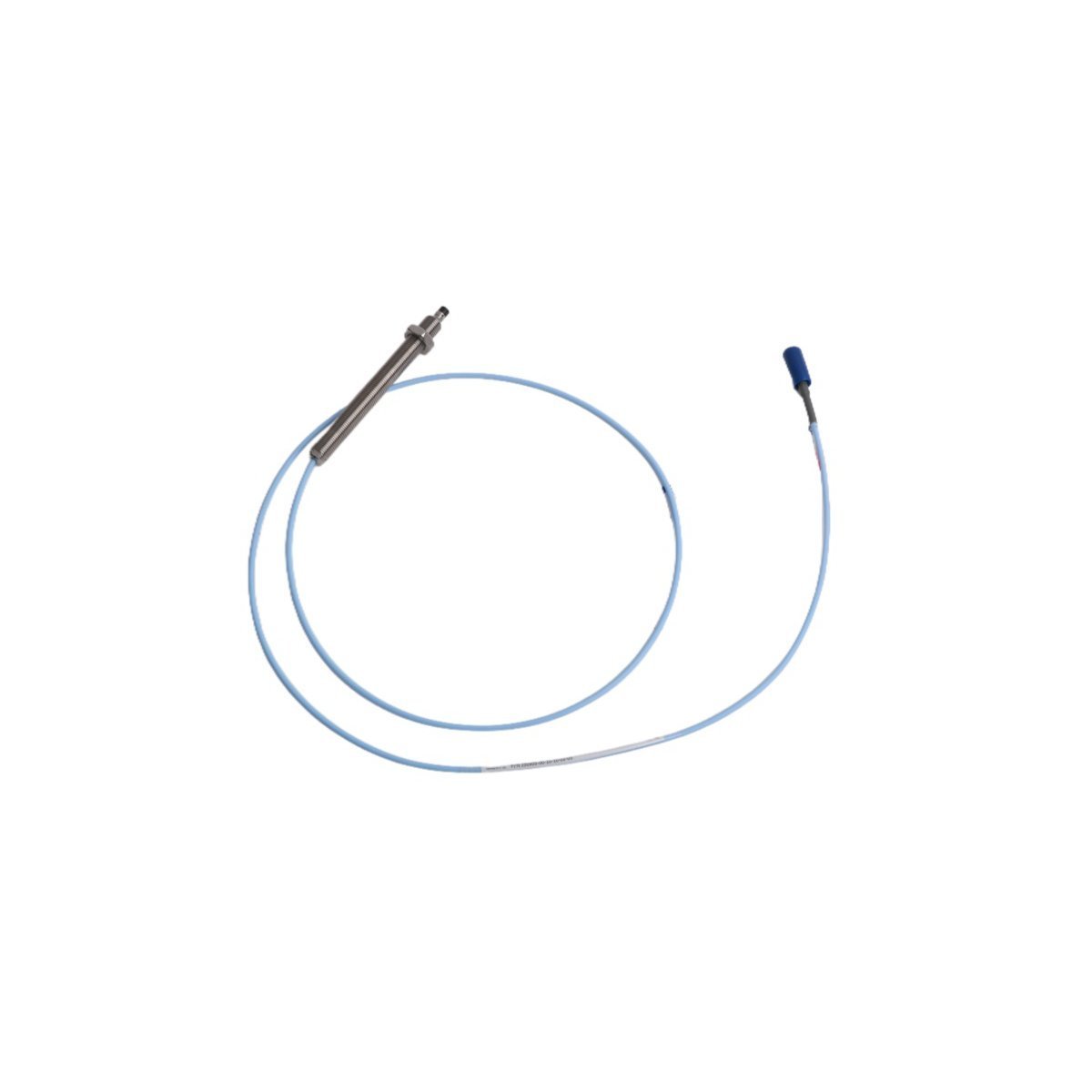

مسبار التقارب Bently Nevada 330905-00-10-10-02-05 هو مسبار تقارب متخصص من نوع 3300 NSv (القريب من السطح) مصمم للتطبيقات التي تفشل فيها المسابير القياسية في توفير الدقة. يتفوق هذا المستشعر في مراقبة الأعمدة ذات القطر الصغير - عادةً تلك التي يقل قطرها عن 76 مم (3 بوصات) - والأهداف ذات الخلوص المحدود للتركيب. من خلال استخدام نمط مجال مغناطيسي أكثر إحكامًا، يزيل مسبار NSv تداخل "الرؤية الجانبية" واللاخطية التي غالبًا ما تُصادف في تجاويف الماكينات الضيقة. وهذا يجعله الخيار الحاسم لضواغط الطرد المركزي عالية السرعة، والمضخات الصغيرة، والتوربينات المشتقة من الطائرات. سواء تم دمج هذا المسبار في نظام حماية الآلات 3500 أو بنية Honeywell Experion PKS، فإنه يضمن بيانات إزاحة عالية الدقة لتحليل الاهتزاز وحماية الإغلاق الطارئ (ESD).

هندسة تكوين NSv

330905 - مسبار تقارب 3300 NSv (سن لولبي 1/4-28 UNF)

يمثل هذا النموذج مسبار NSv القياسي ذو الجسم الملولب 1/4-28 UNF، المحسن لتحمل التفاوتات الميكانيكية الضيقة والاستجابة عالية التردد.

-00-10-10 - المواصفات الأبعاد

تشير "-00" الأولى إلى طول غير ملولب يبلغ 0.0 بوصة، مما يعني أن جسم المسبار ملولب بالكامل. تحدد "-10" طول الغلاف الكلي البالغ 1.0 بوصة، بينما تحدد "-10" الثانية طول كابل مدمج يبلغ 1.0 متر (3.3 قدم).

-02-05 - موصل ومنطق الموافقة

يزود اللاحقة "-02" المسبار بموصل محوري مصغر مزود بواقي موصل مثبت في المصنع لمنع تلوث السوائل. يؤكد الخيار "-05" على موافقات CSA و ATEX و IECEx المتعددة لتركيبات المناطق الخطرة في المناطق 0 و 1 و 2.

مقاييس هندسية حيوية

بروتوكول التشغيل الاحترافي

يتطلب النشر الناجح لمسبار 3300 NSv تباعدًا دقيقًا. يجب على المهندسين استخدام مقياس متعدد رقمي لضبط الفجوة المادية حتى يسجل خرج مستشعر Proximitor -9.0 فولت تيار مستمر (المركز الاسمي للنطاق الخطي لـ NSv). تأكد من أن الكابل المدمج يحافظ على نصف قطر انحناء لا يقل عن 25.4 مم (1.0 بوصة) للحفاظ على سلامة المحور. بالنسبة للتركيبات في التجاويف الضيقة، تحقق من أن طرف المسبار لديه خلوص لا يقل عن قطر طرف المسبار من أي معدن جانبي لمنع تشويه الإشارة. استخدم دائمًا واقي الموصل المتوفر لحماية الوصلة من دخول الزيت والرطوبة.

أداء الموثوقية الصناعية

تم تصميم 330905-00-10-10-02-05 ليتحمل البيئات القاسية لمنشآت البتروكيماويات وتوليد الطاقة. يتم تشكيل طرفه المصنوع من كبريتيد البوليفينيلين (PPS) بشكل محكم إلى جسم الفولاذ المقاوم للصدأ، مما يخلق ختمًا لا يمكن اختراقه ضد مواد التشحيم عالية الضغط والغازات المسببة للتآكل. يضمن هذا البناء المتين أن يحافظ المسبار على عامل المقياس الخاص به (7.87 فولت/مم) حتى في ظل الدورات الحرارية. من خلال توفير إشارات مستقرة ومنخفضة الضوضاء إلى أدوات الإشراف على التوربينات (TSI)، فإنه يسمح بتقنيات تشخيص متطورة مثل رسوم بيانية المدار وتحليل خط محور العمود في منصات إدارة الأصول الحديثة.

معلومات الطلب

• مسبار Bently Nevada 330905-00-10-10-02-05 جديد تمامًا (1) واحد.

• تغليف محكم الإغلاق في المصنع مضاد للكهرباء الساكنة ومقاوم للرطوبة.

• واقي موصل محوري مصغر مثبت مسبقًا (1) واحد.

• ورقة بيانات شاملة للمعايرة والاختبار.

• مجموعة من صواميل التثبيت والقفل 1/4-28 UNF.

التسليم والتنفيذ العالمي

وقت التسليم: 3-5 أيام عند انتهاء الدفع عبر DHL/FEDEX/UPS. يستخدم فريق الخدمات اللوجستية لدينا تغليفًا صناعيًا متخصصًا مع حشوات رغوية مخصصة لمنع أي إجهاد ميكانيكي أثناء الشحن الجوي. تشمل كل شحنة تأمينًا كاملاً ورقم تتبع رقميًا للرؤية في الوقت الفعلي من مستودعنا إلى موقعك.

الأسئلة الشائعة التقنية

س1: هل يمكنني استخدام مسبار NSv مع جهاز Proximitor 3300 XL 8mm القياسي؟

ج1: لا. يحتوي مسبار NSv على هندسة ملف فريدة ويتطلب مستشعر Proximitor 3300 NSv مخصصًا. سيؤدي استخدام جهاز Proximitor قياسي إلى عوامل مقياس غير صحيحة وبيانات غير خطية.

س2: ما أهمية خيار الموافقة -05؟

ج2: يوفر هذا الخيار "موافقات متعددة"، مما يعني أن المسبار معتمد للاستخدام في جميع مناطق المناطق الخطرة العالمية تقريبًا (أمريكا الشمالية وأوروبا والعالمية)، مما يبسط الامتثال لأساطيل الآلات العالمية.

س3: هل مسبار NSv أفضل للأعمدة الكبيرة أيضًا؟

ج3: بشكل عام، لا. تم تحسين NSv للأعمدة الصغيرة والمساحات الضيقة. بالنسبة للأعمدة الأكبر من 76 مم، يفضل عادةً نظام 3300 XL 8mm بسبب نطاقه الخطي الأوسع.

س4: كيف أحدد ما إذا كان واقي الموصل مثبتًا؟

ج4: يتضمن الخيار -02 غلافًا شفافًا أو أصفر فوق الموصل المحوري. يجب أن يبقى هذا في مكانه أثناء التركيب لضمان تصنيف IP66 للوصلة.
