نظرة عامة على المنتج

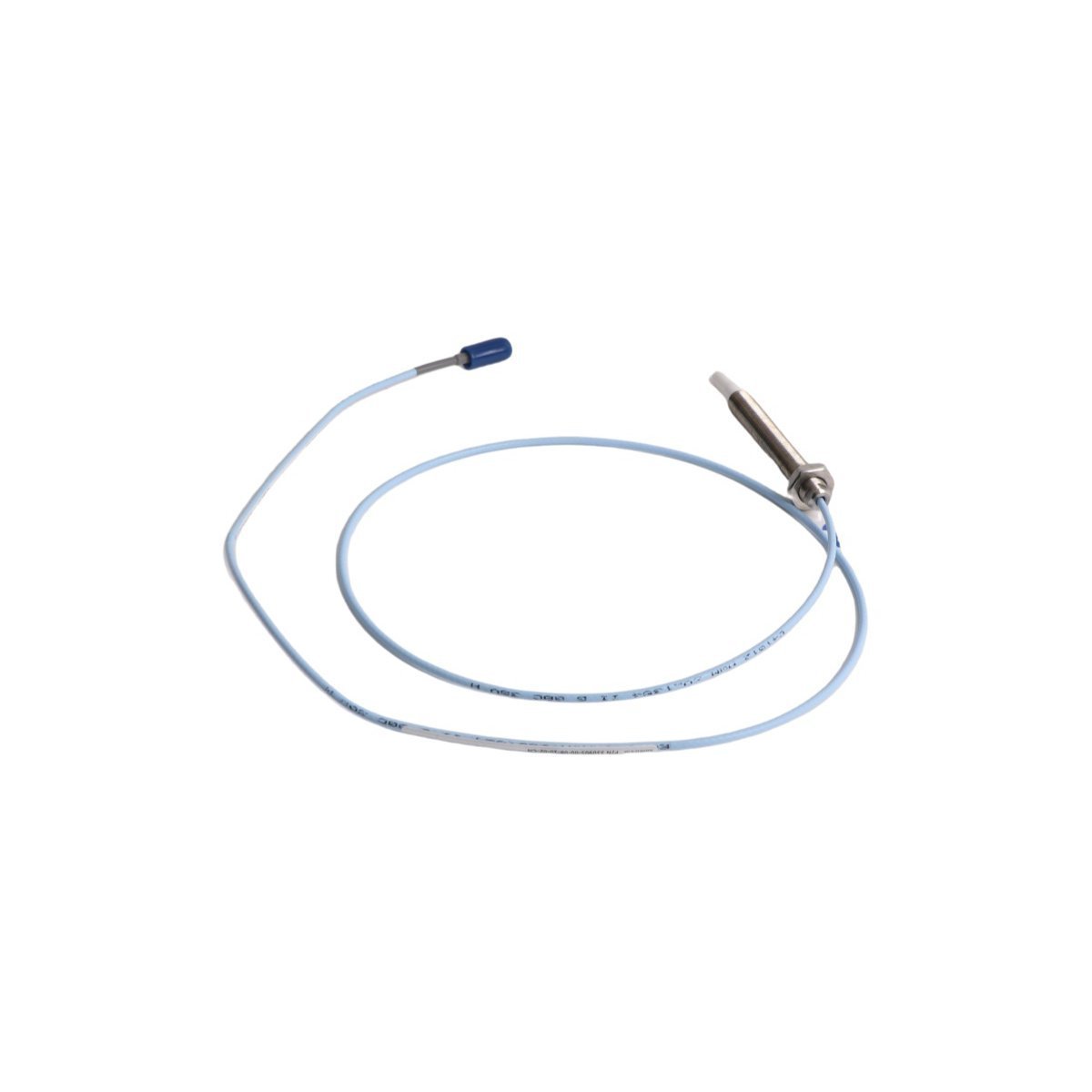

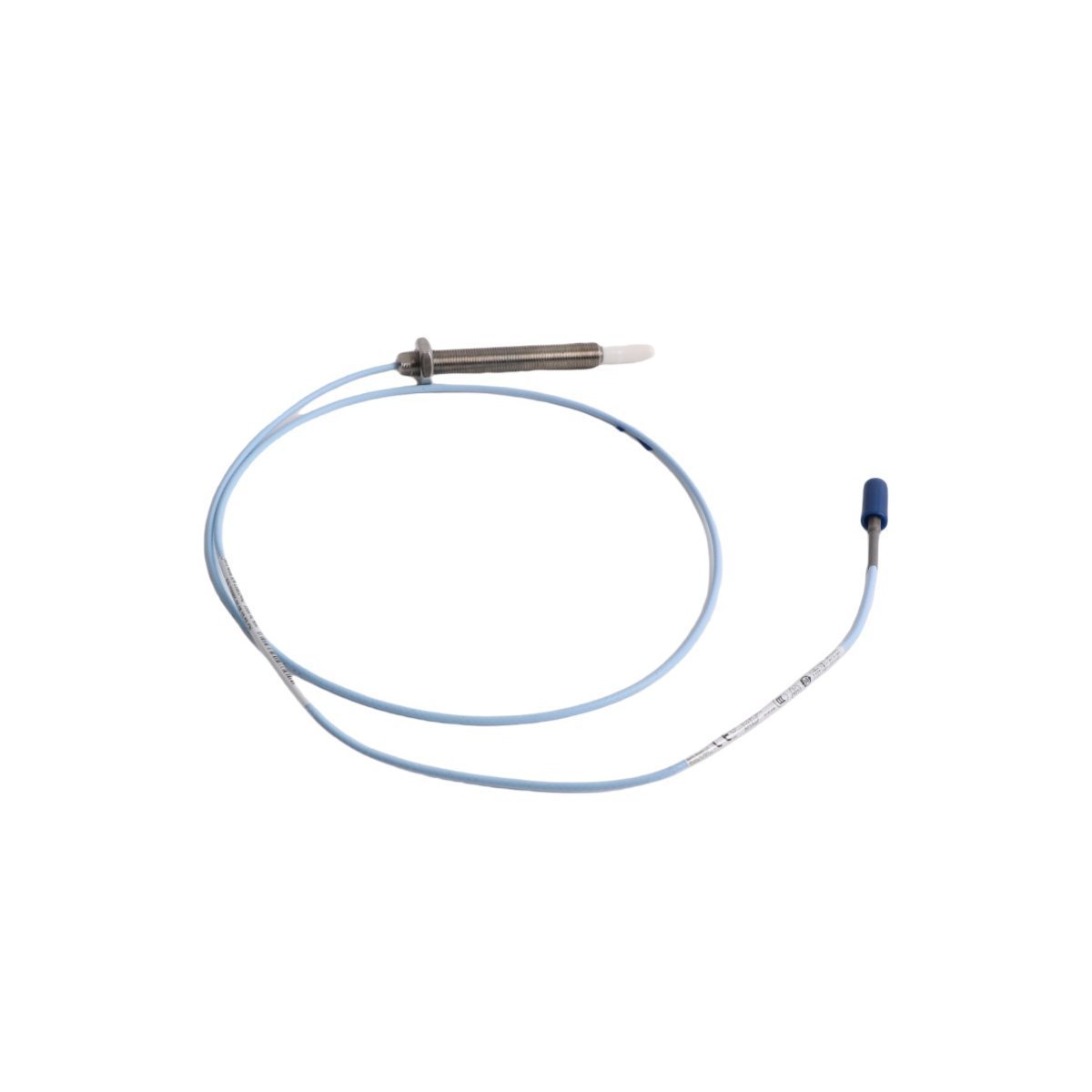

يمثل مسبار Bently Nevada 330905-00-09-05-05-02-05 حلاً متخصصًا للغاية لقياس تيار الدوامة، تم تصميمه خصيصًا للقيود الميكانيكية الضيقة. يستهدف مسبار التقارب 3300 NSv (بدون رؤية جانبية) التطبيقات ذات الخلوصات المحدودة حيث تعاني المجسات القياسية من تداخل الرؤية الجانبية أو التداخل الهيكلي. إنه يتفوق في تتبع الاهتزازات الشعاعية، والموضع المحوري، وديناميكيات محامل الغشاء الزيتي في الضواغط الطاردة المركزية الصغيرة، والمضخات عالية السرعة، وتوربينات التمدد. يقوم مشغلو المصانع بتوجيه هذه البيانات عالية الدقة مباشرة إلى رفوف حماية Bently Nevada 3500 أو أنظمة التحكم الموزعة (DCS) الحديثة لتنسيق التشغيل الآمن. من خلال إنشاء مراقبة مستقرة للغاية وغير متصلة بالآلات في الأغلفة المحدودة للآلات، يعمل هذا المسبار كوصلة تشخيصية في الخط الأمامي للصيانة التنبؤية، مما يمنع الأعطال الكارثية ويضمن التنفيذ السلس لحلقات إيقاف التشغيل في حالات الطوارئ.

منطق لاحقة رقم الجزء

تحدد الخيارات الأبجدية الرقمية المخصصة لمستشعر 3300 NSv هذا بدقة تصميمه المادي، وخيوط التثبيت، وتكوينات الدرع المادية.

النموذج الأساسي 330905

يحدد هذا المعرف الأساسي مسبار تقارب 3300 NSv بخيط 1/4-28 UNF مصمم للخلوصات الضيقة.

خيار الطول غير الملولب (-00)

تحدد اللاحقة 00 طولًا غير ملولب يبلغ 0.0 بوصة، مما يضمن أن الطول الكامل لعلبة الفولاذ المقاوم للصدأ يتميز بخيوط دقيقة لعمق تثبيت عالي التعديل.

الطول الكلي للعلبة (-09)

يشير الرمز 09 إلى طول إجمالي للعلبة يبلغ 0.9 بوصة، مما يوفر جسمًا منخفض الارتفاع مثاليًا للتثبيت داخل مبيتات المحامل المدمجة.

خيار الطول الإجمالي (-05)

تحدد اللاحقة 05 طول كبل مسبار إجمالي يبلغ 0.5 متر (1.6 قدم)، مصمم للانتهاء بشكل نظيف داخل مبيت طرفي محلي.

خيار الموصل والكابل (-05)

يشير هذا الموضع 05 إلى موصل محوري مصغر مقترن بعزل كابل كهربائي قياسي، مما يحسن المرونة أثناء التوجيه الداخلي للآلة.

خيار الدرع (-02)

يضيف الخيار 02 قناة درع قوية من الفولاذ المقاوم للصدأ ومقاومة للسوائل فوق الكابل، مما يمنع التآكل المادي والتدهور الكيميائي من زيوت التشحيم الساخنة.

خيار موافقة الوكالة (-05)

يوفر الاختيار 05 شهادات شاملة للمناطق الخطرة العالمية، بما في ذلك العديد من معايير السلامة الجوهرية ATEX وIECEx وأمريكا الشمالية للبيئات المصنفة حسب المنطقة.

مقاييس الأصول الفيزيائية والكهربائية

دليل التثبيت الدقيق في الموقع

يحدد التعديل الميكانيكي مباشرة سلامة إشارة حلقة التقارب. يجب على الفنيين مراقبة جهد فجوة التيار المستمر عند مخرج مستشعر التقارب باستخدام مقياس متعدد رقمي عالي المقاومة أثناء التثبيت المادي. ضع طرف المسبار بالنسبة لهدف العمود حتى يقرأ المقياس المتعدد -10.0 فولت تيار مستمر بالضبط، مع تمركز الهدف بشكل مثالي ضمن منطقة المعايرة الخطية لنظام 3300 NSv.

احترم بدقة حدود التوجيه الهيكلي لحماية اللب المحوري الداخلي. يتطلب الكابل المدرع نصف قطر انحناء لا يقل عن 25.4 مم (1.0 بوصة) لتجنب التجعد المادي أو توهين الإشارة. استخدم دائمًا صندوق وصلات مخصصًا ومعزولًا لربط سلك المسبار بكابل التمديد الأطول. يجب على الفنيين عزل غلاف المسبار عن الضوضاء الكهربائية الخارجية، مما يضمن تأريض الدرع حصريًا عند رف الجهاز أو شريط طرف خزانة التجميع.

القدرة على البقاء في البيئات القاسية

يتفوق التصميم الهيكلي لمسبار 3300 NSv تحت التمدد الحراري الشديد، والاهتزاز الميكانيكي الشديد، والتعرض المستمر لمواد التشحيم الاصطناعية أو بيئات الغاز الحامض. يتيح تصميم طرف "بدون رؤية جانبية" الفريد التثبيت المتساطح مقابل التجويفات المقابلة المجاورة دون التضحية بخطية الإشارة، متفوقًا على مجسات 8 مم القياسية في الأماكن الضيقة. يغذي المسبار إشارات ديناميكية نظيفة ومنخفضة المقاومة لمسافات طويلة مباشرة إلى منصات الأمان مثل Honeywell Experion PKS أو Siemens S7 architectures، مما يعزز إدارة صحة الأصول بمقاييس تشخيصية قوية وخالية من الأخطاء.

جرد الحزمة وتفاصيل الطلب

تصل كل حزمة شراء معتمدة كاملة مع المكونات الميدانية الأساسية للتركيب الميكانيكي القياسي. يحتوي صندوق المصنع على:

(1) مسبار تقارب Bently Nevada 330905-00-09-05-05-02-05 جديد مع كابل مدرع مدمج بطول 0.5 متر.

(2) صواميل قفل شديدة التحمل لتثبيت إيجابي ومقاوم للاهتزاز لموضع علبة المسبار داخل قوس المبيت.

(3) أكمام حماية الموصل الشفافة لعزل الاتصال المحوري المصغر عن الرطوبة ورذاذ الزيت.

(4) سجلات التحقق من المواد كاملة جنبًا إلى جنب مع ورقة بيانات معايرة الشركة المصنعة التي تثبت الخطية الكهربائية.

المعايير اللوجستية والشحن العالمية

تضمن لوجستيات سلسلة التوريد العالمية لدينا نقلًا سريعًا وآمنًا إلى منشأتك.

سرعة إرسال الشحن

نقوم بشحن مكوناتك في غضون 2-7 أيام عند الانتهاء من الدفع، باستخدام شبكات البريد السريع الممتازة مثل DHL أو FEDEX أو UPS للتخليص الدولي السريع.

سلامة التعبئة والتغليف الصناعي

يقوم فريق الشحن لدينا بتغليف جميع الأدوات في عبوات صناعية خاصة مضادة للكهرباء الساكنة ورغوة متعددة الطبقات ماصة للصدمات، مما يحمي الإلكترونيات الداخلية الحساسة من التفريغ الكهروستاتيكي والمعالجة الخشنة أثناء النقل.

الأسئلة الشائعة حول تشخيص الهندسة

س1: لماذا يجب أن أختار مسبار 3300 NSv بدلاً من مسبار 3300 XL 8 مم القياسي؟

ج1: يتميز مسبار 3300 NSv بمجال مغناطيسي شديد التركيز مصمم خصيصًا للأهداف الأصغر من 9.5 مم (0.375 بوصة) أو الحالات ذات الخلوصات الجانبية المحدودة. تعاني مجسات 8 مم القياسية من تشويه شديد للإشارة من الجدران الجانبية المعدنية المحيطة، بينما يلغي مسبار NSv هذا التداخل في الرؤية الجانبية.

س2: هل يمكنني دمج هذا المسبار بطول 0.5 متر مع كابل تمديد 3300 XL قياسي؟

ج2: لا، لا يمكنك خلط هذه الخطوط. تعمل سلسلة 3300 NSv على خصائص كهربائية مختلفة عن سلسلة 3300 XL 8 مم. يجب عليك إقران هذا المسبار بكابل تمديد 3300 NSv مخصص ومستشعر 3300 NSv Proximitor لتحقيق عامل قياس 200 ميللي فولت/ميل المعتمد.

س3: ماذا تشير اللاحقة -02 بخصوص بنية الكابل؟

ج3: تؤكد اللاحقة -02 وجود درع فولاذي مرن مقاوم للصدأ فوق الكابل المحوري. تضيف طبقة الدرع هذه حماية ميكانيكية ضد القطع والضغط والاحتكاك الكاشط داخل الآلات الصناعية.

س4: كيف أتحقق مما إذا كان المسبار قد تعرض لتلف مادي أو قصر داخلي؟

ج4: يمكنك إجراء فحص سريع للمقاومة. قم بقياس المقاومة بين الموصل المركزي والدرع الخارجي للموصل المحوري المصغر؛ يُظهر المسبار العادي غير المتصل دائرة مفتوحة (ما لا نهاية)، بينما يشير القصر الكهربائي إلى فشل داخلي.
