330904-02-14-05-02-05 Bently Nevada Series Datasheet & Technical Manual

Bently Nevada 330904-02-14-05-02-05 مجسات تقاربية سلسلة 3300 NSv

Bently Nevada

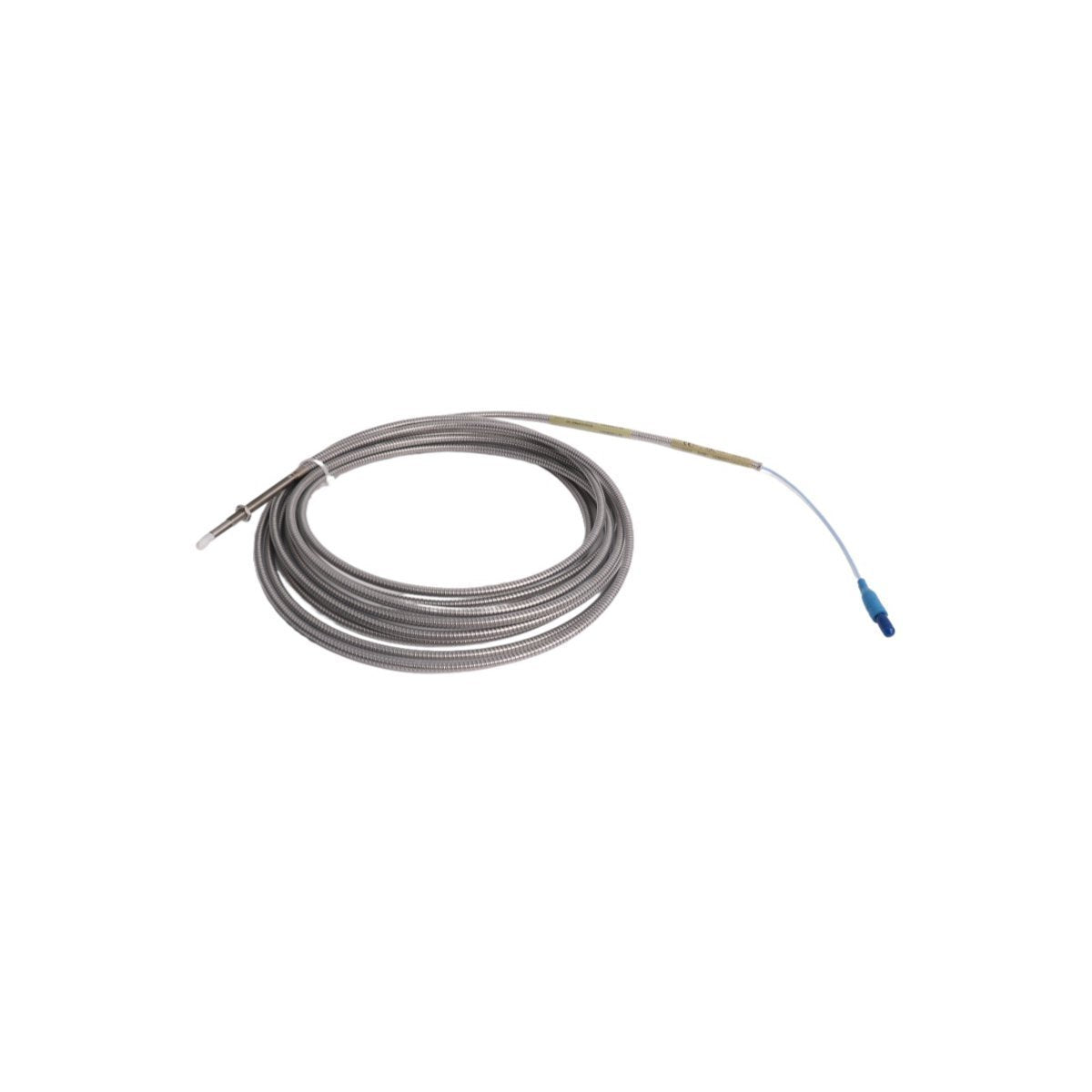

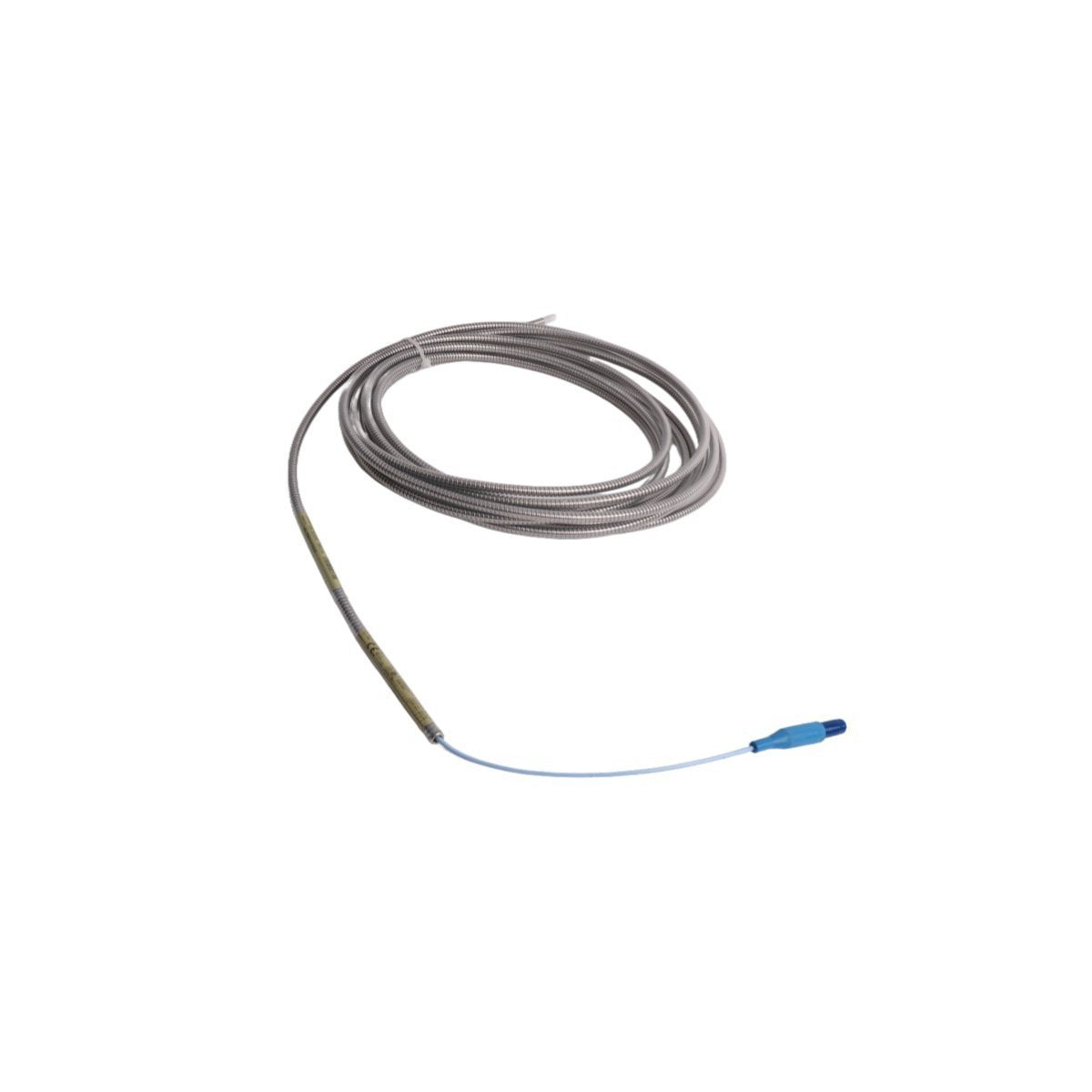

Bently Nevada 330904-02-14-05-02-05 مجسات تقاربية سلسلة 3300 NSv

SKU: 330904-02-14-05-02-05

In Stock

الأبعاد: 200 مم × 160 مم × 80 مم
بلد المنشأ: USA
الدفع: تحويل بنكي، ويسترن يونيون
ميناء الشحن: شيامن

Categories : بنتلي نيفادا, كل المنتجات, مسبار بنتلي نيفادا

Tags : 3300 NSv Proximity Probes, Bently Nevada 3300 NSv, Proximity Sensors

1 years warranty

Delivery time: 3-7 business days

Free 30 days return

If you have any questions, you are always welcome to contact us. We'll get back to you as soon as possible, withing 24 hours on weekdays.

Customer service

All questions about your order, return and delivery must be sent to our customer service team by e-mail at yourstore@yourdomain.com

Sale & Press

If you are interested in selling our products, need more information about our brand or wish to make a collaboration, please contact us at press@yourdomain.com

تم تكوين Bently Nevada 330904-02-14-05-02-05 (مجسات تقارب 330904 ) لقياس إزاحة العمود غير الملامسة واهتزازاته الشعاعية في أنظمة حماية الماكينات من سلسلة 3500، وتوفر تنفيذًا فيزيائيًا/كهربائيًا مباشرًا. يُولد تجميع الأجهزة مجالًا كهرومغناطيسيًا مستمرًا عالي التردد لاكتشاف تفاصيل الخلوص ذات الثقوب الصغيرة بين طرف المستشعر وهندسة الهدف الدوار، وتحويل اختلافات التقارب إلى اختلافات جهد تناظري مكافئ.

توضيح لاحقة رمز الخيار

02: تكوين الهيكل الملولب M8 x 1.
14: خيار الطول الكلي غير الملولب (جزء الهيكل الاسمي 140 مم).
05: خيار الطول الكلي للهيكل (الجزء الملولب الاسمي 50 مم).
02: خيار الطول الكلي المحدد 0.5 متر (1.6 قدم) من الكابل المتكامل.
05: شهادات هندسة متعددة للمناطق الخطرة الدولية.

المعلمات الكهروميكانيكية

المعلمة	المواصفات
النموذج	330904-02-14-05-02-05
العلامة التجارية	بنتلي نيفادا
المنشأ	الولايات المتحدة
الوزن	0.28 كجم
أبعاد الشحن	200 مم × 160 مم × 80 مم
درجة حرارة التشغيل	-51 درجة مئوية إلى +177 درجة مئوية
استهلاك الطاقة	يتم توفيره عبر حلقة مقياس التقارب 3300 NSv (انحياز حلقة اسمي -24 فولت تيار مستمر)
المدى الخطي	1.5 مم (60 ميل) نطاق تشغيلي اسمي
عامل القياس	7.87 فولت/مم (200 ملي فولت/ميل) اسمي عند مطابقته مع مستشعر مقياس التقارب 3300 NSv

قياس مسبار التيار الدوامي وديناميكيات الدوار

تستخدم سلسلة 3300 NSv مصفوفات قياس مسبار تيار دوامي متخصصة مصممة خصيصًا للأهداف ذات الأقطار الصغيرة أو هندسات التركيب المحصورة، مثل تلك الموجودة في الضواغط الطاردة المركزية أو المضخات. تتطلب فحوصات المعايرة الميدانية التحقق من جهد الفجوة (أهداف -10 فولت تيار مستمر) لوضع النظام في نقطة المنتصف المطلقة لمنحنى تحويل الجهد إلى المسافة. يمنع هذا المحاذاة الهندسية والكهربائية انحراف إشارة الأساس أثناء فترات ديناميكيات الدوار الشديدة، بينما تعزل حدود قمع التداخل الصارمة المستشعرات المتجاورة عن تداخل المجال المغناطيسي المتبادل.

الأسئلة الشائعة عن البنية التحتية للأجهزة

س: لماذا يعتبر التحقق من جهد الفجوة (أهداف -10 فولت تيار مستمر) حيويًا لتكوين 3300 NSv؟

ج: يؤدي ضبط الفجوة لإنتاج خرج -10 فولت تيار مستمر إلى وضع طرف المسبار بدقة في المركز الخطي لنافذة القياس البالغة 1.5 مم، مما يضمن تتبعًا غير مشوه لديناميكيات العمود عالية التردد.

س: هل يمكن استخدام مسبار 3300 NSv هذا مع مستشعر مقياس التقارب القياسي 3300 XL؟

ج: لا، يستخدم مسبار 3300 NSv ملف تعريف قياس تيار دوامي فريد ونمط كثافة مجال. يجب أن يقترن حصريًا بمستشعر مقياس التقارب 3300 NSv للحفاظ على دقة الإخراج.

س: ما هي قيود الحجم الفيزيائي للهدف لهذا الطرف المستشعر المحدد؟

ج: تم تحسين طرف 3300 NSv لأقطار الهدف الأصغر من 50 مم، مما يوفر قمعًا ممتازًا للتداخل ومناعة ضد تأثيرات انحناء الهدف مقارنة بمسابير 8 مم القياسية.

توجيهات التجميع في الموقع

تحقق من أن المنطقة المستهدفة على الدوار تتكون من فولاذ AISI 4140 لتتوافق مع معلمات قياس مسبار التيار الدوامي الداخلية للمصنع.
وجه كابل التوصيل المدمج عبر أنبوب صلب أو مرن لمنع التدهور بسبب زيوت التشحيم أو قوى القص الفيزيائية.
حافظ على خلوص هيكلي لا يقل عن ضعف قطر الطرف من أي معادن موصلة محيطة لمنع أخطاء قياس الأساس.
أحكم ربط صواميل قفل M8 الملولبة وفقًا لمواصفات عزم الدوران الهندسية الموصى بها لتقليل التحول الميكانيكي الناجم عن الملامح الحرارية للعلبة.

مخزون حزمة المشتريات

(1) مسبار بنتلي نيفادا 330904-02-14-05-02-05 3300 NSv
(1) غلاف عازل واقٍ لمحطة محورية
(2) صواميل قفل M8 ملولبة للتركيب
(1) ورقة تقرير معايرة واختبار مصنع معتمدة
