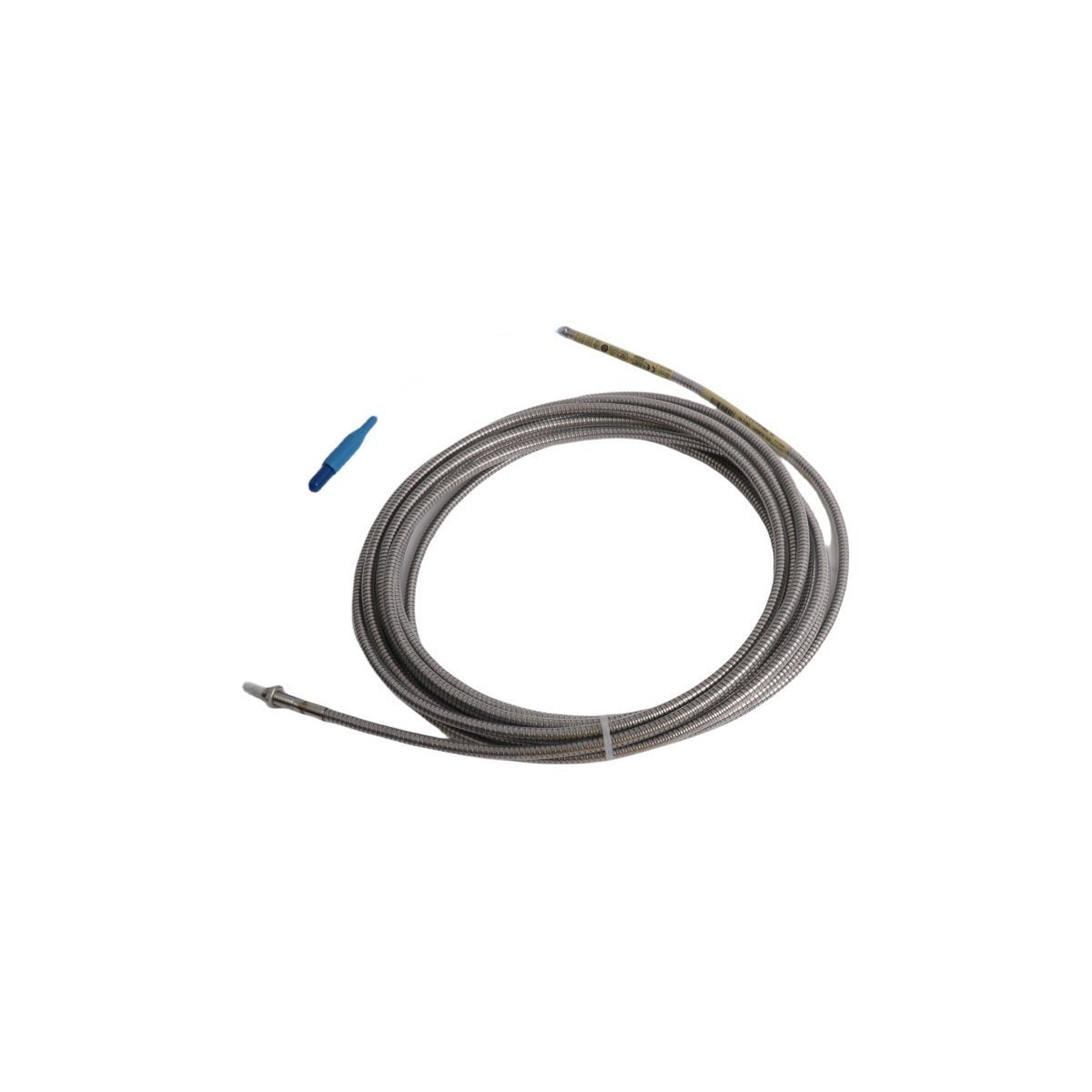

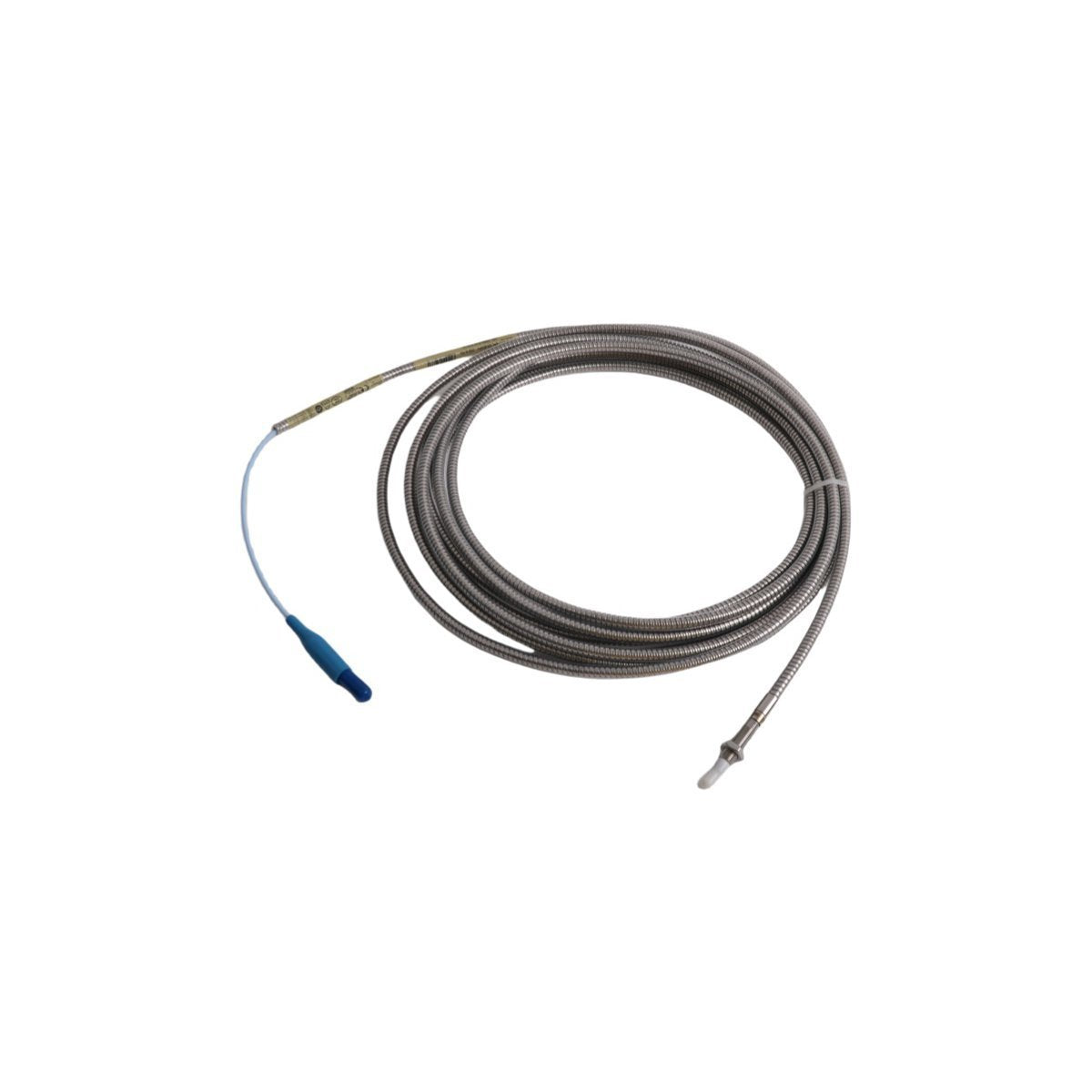

تم تصميم Bently Nevada 330904-00-25-50-02-00 (330904 فحص القرب) لتوليد إشارة قرب عالية التردد في المساحات الميكانيكية الضيقة، ويوفر تنفيذاً فيزيائياً/كهربائياً مباشراً. تعمل مجموعة الأجهزة كمسبار محول لا يلامس مصمم للأهداف الصغيرة أو قيود التثبيت المحصورة، ويتتبع التغيرات في الفجوة المادية وملامح الإزاحة الدقيقة من خلال شبكات حث تيار دوامة متغيرة دون تلامس المكونات المادية.

تحليل رمز الخيار الأبجدي الرقمي

تعرض مصفوفة الاختيار الهندسي المقسمة الخصائص الفيزيائية الدقيقة المكونة لعنصر المحول:

• 330904: مؤشر النموذج الأساسي لعائلة مجسات القرب القياسية 3300 NSv.

• 00: يحدد طول جزء غير ملولب تمامًا على غلاف الأسطوانة الرئيسي.

• 25: يشير إلى طول إجمالي للأسطوانة الملولبة يقاس بالوحدات المترية.

• 50: يخصص تهيئة طول كابل فيزيائي مطلق يبلغ 5.0 أمتار.

• 02: يزود طرف الكابل بموصل كليك-لوك محوري مصغر.

• 00: يوافق على معايير الإنتاج الصناعي البيئي متعددة الوكالات.

مقاييس أجهزة المحول

معايرة مسبار التيار الدوامي وكبت التداخل

يتطلب ملف تعريف الهدف 3300 NSv قيود معايرة صارمة بسبب التدفقات المغناطيسية المتغيرة الناتجة عن وجوه الهدف المدمجة. تحدد معلمات التهيئة الدقيقة منحنيات معايرة مسبار التيار الدوامي، مما يتيح إجراءات التحقق من جهد الفجوة المستقرة وصولاً إلى أهداف -10 VDC المحددة. تسمح هذه الاتساقية في المعايرة الهيكلية بتقييم دقيق لمتغيرات ديناميكيات الدوار في أغلفة الآلات الصغيرة، مما يفرض هوامش كبت تداخل قوية عندما تتجمع رؤوس مستشعرات متعددة ضمن حدود فيزيائية صغيرة.

سجل فني لمكونات المحول

س: هل يمكن فصل وصلة مستشعر 3300 NSv بينما يكون جهاز المراقبة الرئيسي نشطًا؟

ج: لا، يؤدي فصل الوصلة المحورية أثناء تشغيل الدائرة إلى تغيير خطوط الأساس لمقاومة النظام، مما يتسبب في أعطال فورية أو إسقاطات حماية السلامة داخل سجلات وحدة المراقبة.

س: ماذا يحدث إذا انحرف مسافة الهدف عن ملف التعريف الخطي المعاير؟

ج: يتحرك المستشعر خارج غلاف معايرة مسبار التيار الدوامي المعاير، مما يؤدي إلى تغيير خرج -10 VDC الاسمي ويخفض مقاييس دقة القياس عبر حلقة التتبع.

س: هل تتطلب هذه الوحدة الأجهزة كابلات إمداد جهد مستقلة؟

ج: لا، يعمل مسبار القرب كوحدة فرعية حثية سلبية، ويسحب معلمات الإثارة عالية التردد مباشرة عبر خط الشبكة المحورية.

توجيهات التهيئة والتركيب في الموقع

• ثبت أسطوانة المسبار الملولبة في كتلة المحاذاة، مع التأكد من أن طرف المستشعر خالٍ من أي تلوث بجزيئات حديدية سائبة.

• أدر التجميع باستخدام الخطوات اليدوية القياسية حتى يشير الطرف إلى الوجه الدقيق لمكون دوار الآلة المستهدفة.

• اسحب هيكل الغلاف لتوليد البعد الفيزيائي المطلوب للفجوة الذي يتطابق مع خط جهد الفجوة المستهدف، ثم قم بتثبيت الصمولة الثانوية.

• قم بتوجيه غلاف الكابل المحوري المرن بطول 5.0 أمتار داخل قنوات حماية صلبة، مع الحفاظ على نصف قطر انحناء أدنى يبلغ 25 مم.

قائمة جرد حزمة المشتريات

• مسبار القرب Bently Nevada 330904 3300 NSv

• مجموعة أغطية غبار طرف المحور

بروتوكول التعبئة والخدمات اللوجستية

وقت التسليم: 2-7 أيام عند الانتهاء من الدفع عبر مزودي الخدمات اللوجستية العالمية القياسيين، مع تنفيذ الشحن عبر شبكات DHL أو FEDEX أو UPS. يتم إغلاق العناصر الإلكترونية بالمكنسة الهوائية داخل أكمام تغليف صناعية جافة مضادة للكهرباء الساكنة محاطة بطبقات رغوية هيكلية عازلة للصدمات مخصصة لمنع التلف الفيزيائي أو السعوي عبر مسارات النقل.
