نظرة عامة على المنتج

يقدم Bently Nevada 330903-00-05-10-01-05 قياس الإزاحة غير المتصلة على مستوى النخبة ضمن تكوينات الآلات الدوارة المحصورة هندسيًا، بالاعتماد على بنية متخصصة ذات جسم أملس. صُممت خصيصًا لمراقبة الأعمدة ذات القطر الصغير، والتجاويف الضيقة، وأطواق الدفع الضيقة، يمنع مسبار القرب 3300 NSv هذا أخطاء تداخل الجدار الجانبي التي تفسد غالبًا مخرجات المستشعر القياسية. يتتبع عنصر الجهاز المتين معلمات الاهتزاز الشعاعي في الوقت الفعلي، وموضع الدوار النسبي، وانضغاط محمل الدفع عبر آلات المعالجة عالية السرعة. يرسل إشارات تناظرية مستقرة ومنخفضة الضوضاء إلى لوحات المراقبة Bently Nevada 3500 أو أنظمة التحكم الموزعة (DCS) على مستوى المصنع. يعمل كعقدة حسية أمامية قوية ضمن هياكل إيقاف الطوارئ الأوتوماتيكية (ESD)، ويعزل تشوهات الآلات المجهرية على الفور للسماح لعمليات المصنع بتجنب الأعطال الميكانيكية الكارثية والقضاء على انقطاعات الإنتاج غير المتوقعة.

فك تشفير خيار رقم الجزء الهيكلي

تطبق Bently Nevada تسلسلاً هرميًا صارمًا للخيارات الأبجدية الرقمية لتحديد نمط التثبيت، وقياسات غلاف الجسم، وتخطيطات الخطوط المدرعة، وتصنيفات مقاومة الانفجار الدولية لمحول 3300 NSv هذا.

مُحدد التصميم الأسطواني الأملس 330903

يحدد هذا البادئة الأصل على أنه مسبار تقارب أسطواني أملس 3300 NSv، يفتقر إلى خيوط تثبيت خارجية على غلاف جسم المستشعر الرئيسي للسماح بتركيب دعامة منزلقة.

اختيار طول الجسم غير الملولب (-00)

بالنسبة لتكوين هذه العلبة الملساء، يشير اللاحقة 00 إلى طول غير ملولب يبلغ 0.0 بوصة لأن الغلاف الخارجي بأكمله يحافظ على مظهر أملس موحد حسب التصميم.

تحديد عمق العلبة الكلي (-05)

تحدد اللاحقة 05 طول علبة إجمالي مضغوط يبلغ 0.5 بوصة، مما يوفر غلافًا فيزيائيًا منخفض الارتفاع للغاية مُحسنًا لأغطية المحامل الضحلة أو مناطق التخليص الداخلية المحدودة للآلة.

إجمالي طول كابل النظام (-10)

يشير الخيار 10 إلى طول كابل مسبار مدمج يبلغ 1.0 متر (3.3 قدم)، ينتهي بموصل محوري مصغر مطلي بالذهب منخفض الخسارة.

تكامل درع الكابل المحوري (-01)

يقدم الخيار 01 أنبوب درع مرن ومقاوم للسوائل من الفولاذ المقاوم للصدأ يمتد على طول غلاف الكابل بالكامل، مما يحمي خط نقل الإشارة الداخلي من القطع الميكانيكية، والتآكل، وسوائل التشحيم الساخنة.

شهادة المنطقة الخطرة (-05)

توفر اللاحقة 05 التحقق الشامل من السلامة متعدد الوكالات، مما يفتح تصنيفات الأمان الجوهري وعدم الاشتعال المشتركة لـ ATEX و IECEx و CSA لبيئات العمليات الخطرة المصنفة حسب المنطقة.

المعلمات التشغيلية الفيزيائية والميكانيكية

التركيب الميداني والمحاذاة الميكانيكية

يعتمد تحقيق منحنيات معايرة دقيقة على فجوات ميكانيكية دقيقة أثناء النشر الميداني. يجب على مهندسي الميدان مراقبة جهد الفجوة DC الخام عبر أطراف إخراج مستشعر Proximitor باستخدام مقياس متعدد رقمي عالي المقاومة أثناء وضع المستشعر. حرك جسم المسبار الأسطواني الأملس للأمام داخل مشبك التثبيت أو الجلبة حتى يسجل مقياس المتعدد بدقة -9.0 VDC. قم بقفل آلية التثبيت الخارجية بإحكام في هذا الموضع لضمان أن وجه العمود المستهدف يقع تمامًا في مركز منطقة المعايرة الخطية التي يبلغ طولها 1.5 مم لطرف المسبار.

اتبع إرشادات التوجيه الصارمة لمنع توهين الإشارة عبر الحلقة. يتطلب أنبوب الدرع المرن من الفولاذ المقاوم للصدأ نصف قطر انحناء فيزيائي بحد أدنى 25.4 مم (1.0 بوصة) للقضاء على الانعطافات المحورية الداخلية. يجب على الفنيين احتواء جميع وصلات الموصل المحوري المصغرة داخل صناديق توصيل طرفية مخصصة ومختومة لمنع تلوث السوائل والقضاء على الضوضاء الكهرومغناطيسية. تأكد من أن علبة المسبار تظل معزولة كهربائيًا عن علبة الآلة المحلية، وتأريض سلك تصريف الدرع حصريًا عند شريط طرف تأريض هيكل رف المراقبة 3500.

مرونة العمليات الحرجة وقابلية التشغيل البيني TSI

يتحمل مستشعر القرب المتخصص هذا الظروف القاسية للمعالجة الصناعية الثقيلة، بما في ذلك الدورة الحرارية الشديدة، والاهتزازات القوية للغلاف، والغمر المستمر بالزيت داخل أغلفة التوربينات. يتكامل بشكل طبيعي مع ترقيات أدوات الإشراف على التوربينات (TSI) الشاملة. تنتقل إشارة الخرج التناظرية منخفضة المعاوقة عبر مسافات طويلة دون تدهور، وتتصل بشكل نظيف مع محركات التحكم في العمليات الحديثة مثل Honeywell Experion PKS أو هياكل Siemens S7 PLC لتزويد برامج إدارة أصول المصنع ببيانات ديناميكية نظيفة لرسم التشخيص في الوقت الفعلي.

مخزون المشتريات وعناصر الحزمة

تتضمن كل مجموعة مشتريات مطلوبة مكونات الأجهزة الأساسية اللازمة للنشر الميداني السريع. تحتوي الكرتونة الأصلية للمصنع على:

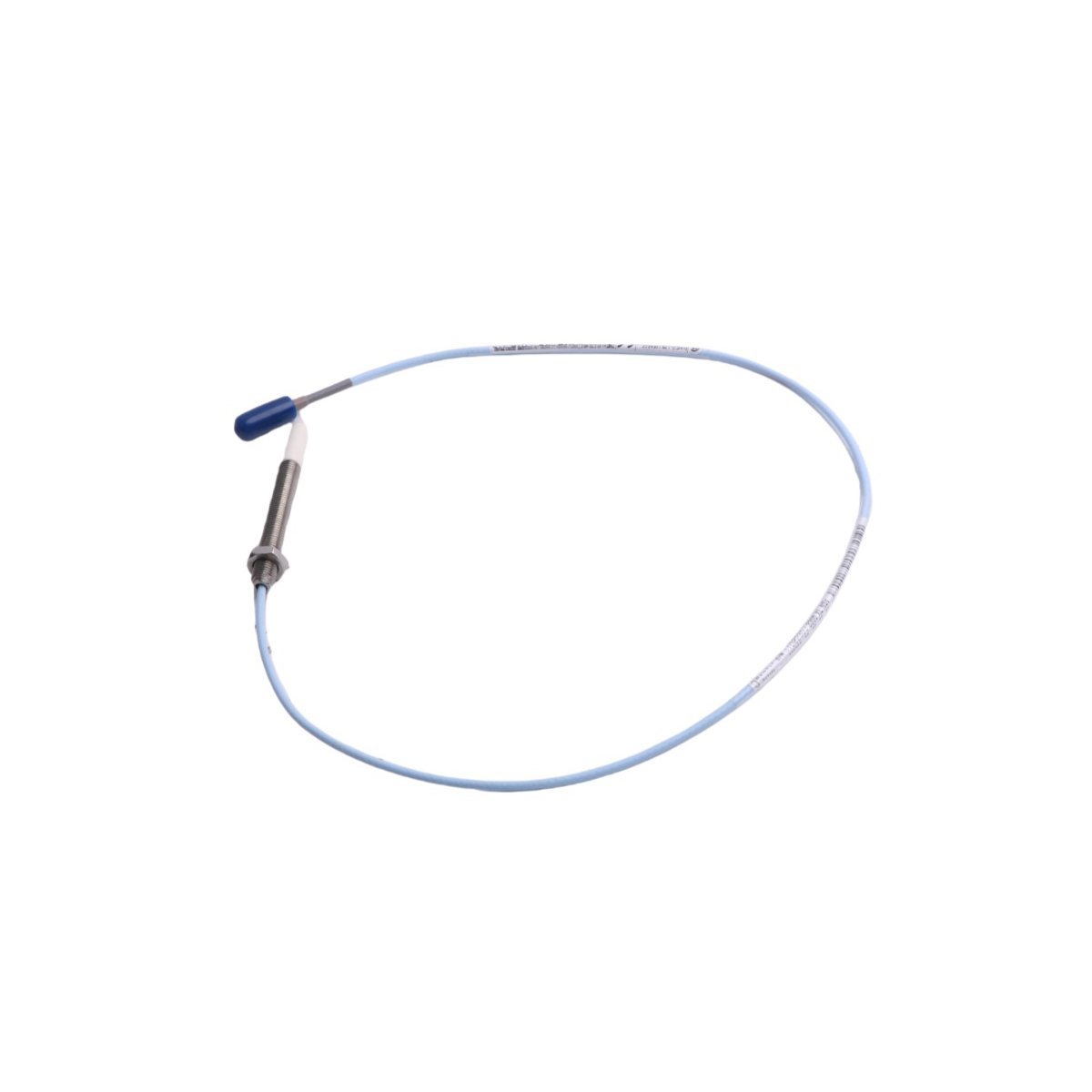

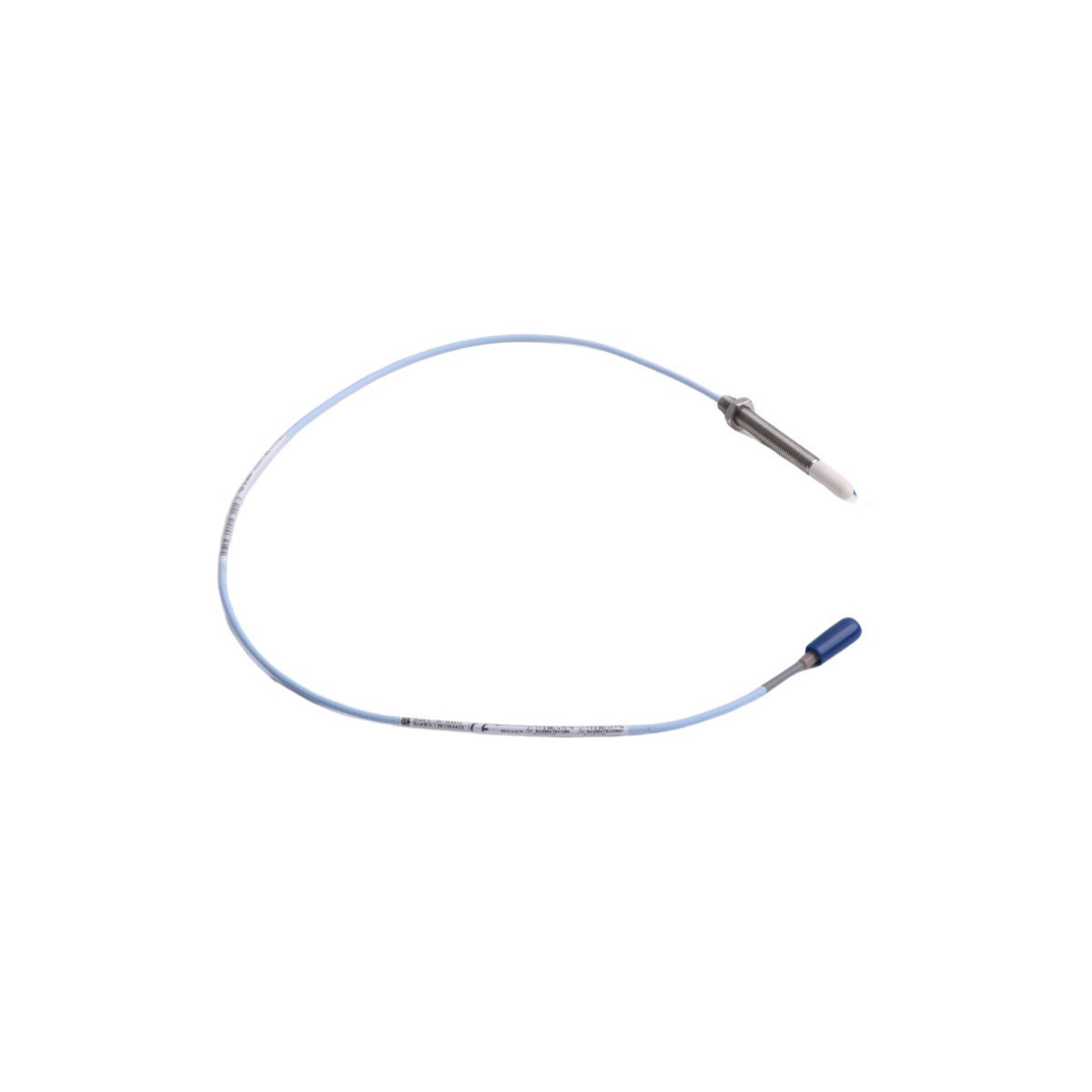

(1) مسبار تقارب جديد Bently Nevada 330903-00-05-10-01-05 ذو جسم أملس مع كابل مدرع مدمج بطول 1.0 متر.

(2) أغطية واقية مطاطية قابلة للإزالة لحماية أطراف التزاوج المحورية أثناء توجيه التثبيت.

(3) أكمام عزل موصلات شفافة لعزل نقطة التزاوج المحورية المصغرة عن الرطوبة.

(4) سجلات تتبع المواد الكاملة جنبًا إلى جنب مع ورقة بيانات المعايرة الخطية الأصلية للمصنع.

الشحن المعجل وسلامة اللوجستيات

يحدد إطار عمل التوزيع العالمي لدينا الأولوية للشحن السريع والآمن إلى منشأتكم الصناعية.

نافذة إرسال اللوجستيات

يتم شحن شحنتك في غضون 2-7 أيام عند الانتهاء من الدفع، بالاعتماد على شركات الشحن العالمية النخبة مثل DHL أو FEDEX أو UPS لتأمين التتبع الآلي ومعالجة الجمارك الدولية السريعة.

بروتوكولات التخزين الوقائي

نقوم بتعبئة جميع عناصر البنية التحتية الصناعية داخل عبوات صناعية متخصصة مضادة للكهرباء الساكنة وكتل تثبيت من الرغوة عالية الكثافة، مما يقضي على قوى التأثير المادي والمخاطر الكهروستاتيكية التي تواجهها أثناء النقل البري أو الجوي.

الأسئلة الشائعة حول تشخيصات الهندسة الميدانية

س1: ما الذي يميز نمط جسم مسبار 330903 عن الطراز القياسي 330901؟

ج1: يتميز طراز 330903 بهيكل علبة أسطواني أملس تمامًا بدون خيوط خارجية، بينما يشتمل طراز 330901 على خيوط UNF قياسية 3/8-24. يسمح هذا السطح الأملس بإدخال المستشعر مباشرة في جلبة التثبيت أو كتلة التثبيت المخصصة لضبط العمق.

س2: ما هو جهد الفجوة المستهدف المطلوب لمستشعر 3300 NSv هذا أثناء الإعداد؟

ج2: بخلاف أنظمة 3300 XL القياسية التي تبلغ فجوتها -10.0 VDC، تتطلب سلسلة 3300 NSv جهد فجوة تركيب اسمي يبلغ -9.0 VDC. يضع هذا الجهد طرف المسبار الصغير المستهدف بدقة في منتصف نطاقه الخطي البالغ 1.5 مم (60 ميل).

س3: ما هو الغرض من خيار الشهادة -05 على هذا المكون؟

ج3: تشير اللاحقة -05 إلى الموافقات الدولية المجمعة للمناطق الخطرة. يؤكد هذا أن المسبار يفي بمعايير ATEX و IECEx و CSA للسلامة الجوهرية، مما يسمح بنشره في الأجواء المتفجرة المصنفة حسب المنطقة.

س4: كيف أقوم بترتيب الدفع التجاري لضمان معالجة الطلب الفورية؟

ج4: نقبل التحويلات البرقية التجارية المعتمدة (T/T)، والفواتير الأولية القياسية للشركات، وحسابات الائتمان الكبرى المعتمدة لتسريع مرحلة التخليص المالي وبدء توجيه التعبئة ذات الأولوية.
