نظرة عامة على المنتج

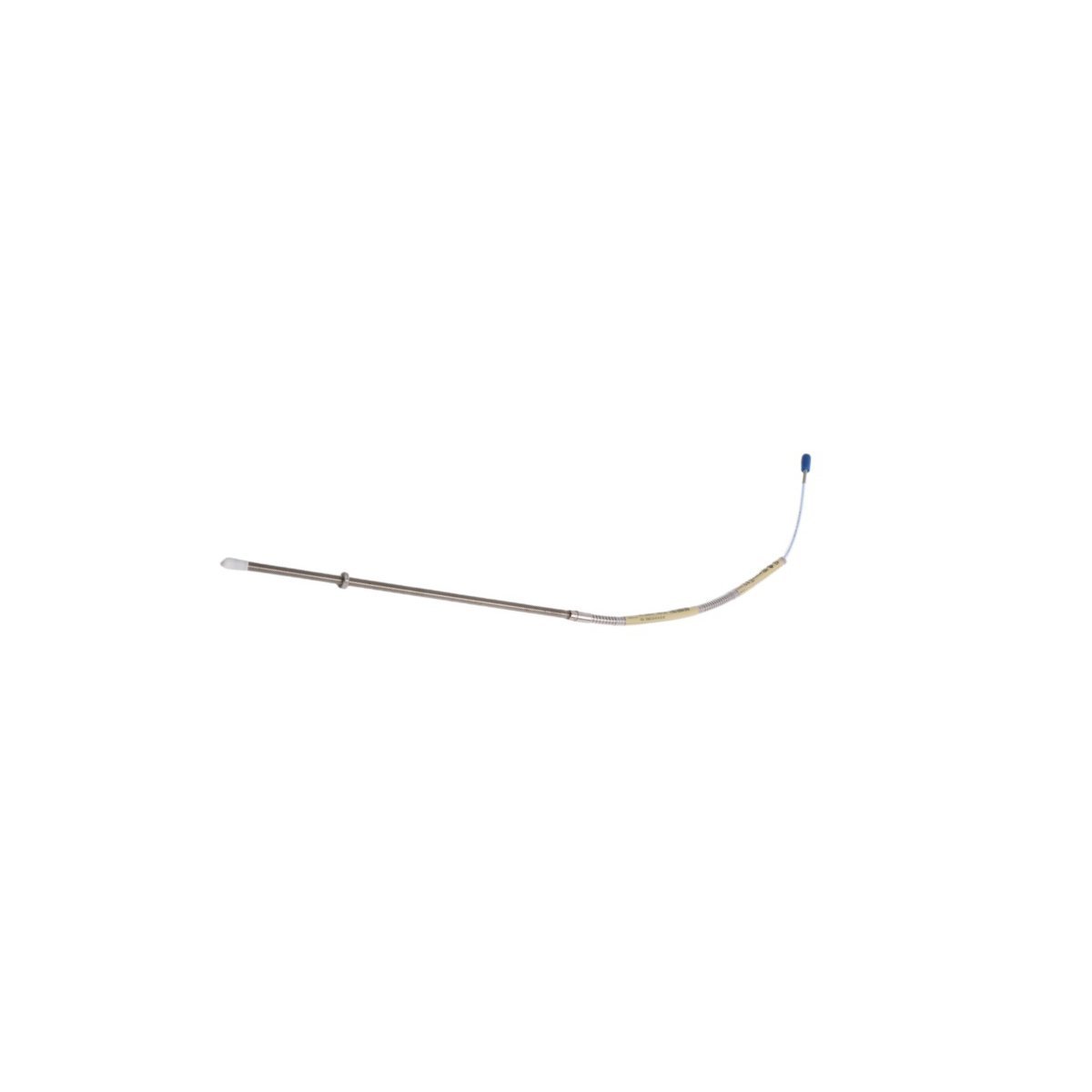

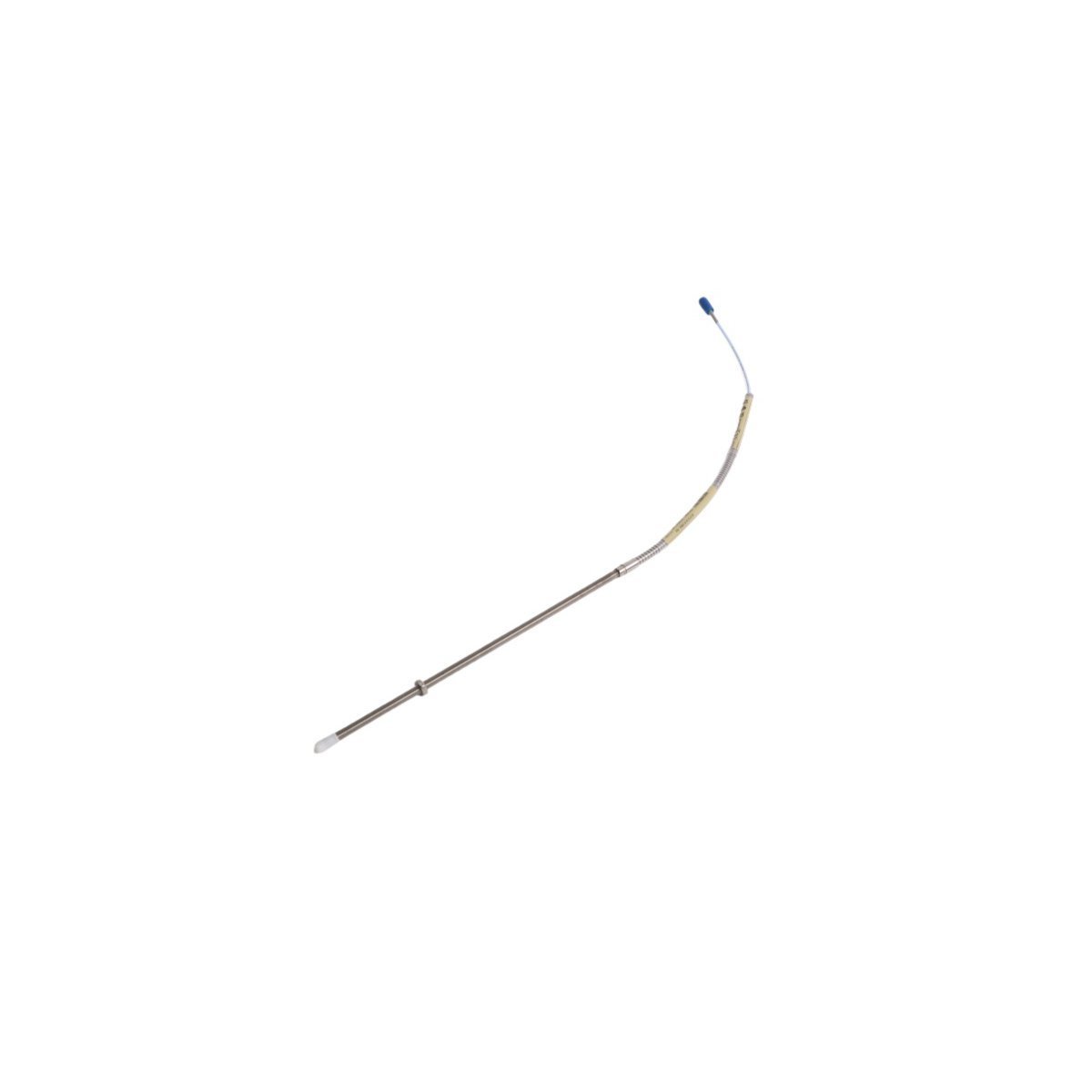

330902-05-30-10-02-05 هو مسبار تقارب بالتيار الدوّامي ذو رؤية جانبية ضيقة (NSv) متخصص تم تطويره بواسطة Bently Nevada. تم تصميم هذا المحول خصيصًا للآلات الصناعية حيث لا يمكن استخدام مجسات 8 مم القياسية بسبب قيود المساحة الشديدة، مثل أقطار العمود الصغيرة أو مسافات الرؤية الجانبية المحدودة. يوفر قياسات دقيقة، إزاحة غير متصلة، بتحويل الفجوة المادية بين طرف المسبار والهدف الموصل إلى إشارة جهد خطية. تُستخدم هذه النسخة المدرعة بشكل أساسي لمراقبة الاهتزازات الشعاعية والموضع المحوري في ضواغط الهواء الطاردة المركزية عالية السرعة، وحدات التبريد، ومعدات غاز العمليات.

التكوين الفني

يشير التعيين الأبجدي الرقمي 330902-05-30-10-02-05 إلى المواصفات الميكانيكية والكهربائية التالية:

• سلسلة الطراز: 330902 (1/4-28 خيط UNF مع درع من الفولاذ المقاوم للصدأ)

• الطول غير الملولب: 0.5 بوصة

• الطول الإجمالي للعلبة: 3.0 بوصة

• الطول الإجمالي للنظام: 1.0 متر (حوالي 3.3 أقدام)

• نوع الموصل: موصل محوري مصغر ClickLoc (خيار 02)

• موافقات الوكالات: معتمد لعدة مناطق خطرة بما في ذلك ATEX، IECEx، و CSA (خيار 05)

• النطاق الخطي: 1.5 مم (60 ميل)

• معايرة الهدف: فولاذ AISI 4140 القياسي

الهندسة للمساحات المقيدة

يتغلب نظام 3300 NSv على القيود الفيزيائية والمغناطيسية للمجسات القياسية من خلال ميزات تصميم متخصصة:

• دقة الهدف الصغير: محسّن لقياس الاهتزاز الشعاعي على الأعمدة التي يقل قطرها عن 51 مم (2 بوصة) أو مراقبة الموضع المحوري على الأهداف المسطحة التي لا يتجاوز حجمها 15 مم (0.6 بوصات).

• حماية من التداخل الجانبي: يتم حماية طرف المسبار بشكل فريد لتجاهل المواد الموصلة المحيطة، مما يسمح بالحصول على بيانات دقيقة داخل الثقوب العميقة الضيقة أو أغلفة الماكينات المدمجة.

• الحماية الميكانيكية: يتم تغليف السلك المحوري المعزول بـ FEP بدرع مرن من الفولاذ المقاوم للصدأ 304، مما يحمي مسار الإشارة من التآكل الميكانيكي والصدمات العرضية داخل الآلات.

• موثوقية محكمة الإغلاق: باستخدام عملية قولبة TipLoc الحاصلة على براءة اختراع، يرتبط طرف المسبار جزيئيًا بجسم الفولاذ المقاوم للصدأ لمنع تسرب الزيت والرطوبة إلى ملف الاستشعار.

التطبيقات الصناعية وتكامل الأنظمة

باعتباره عنصرًا أساسيًا في أنظمة حماية الآلات والتشخيص، يوفر هذا المحول ما يلي:

• مراقبة شاملة: مثالي لقياس حركة العمود الديناميكية في المحامل ذات الفيلم السائل، وضع الدفع، وإشارات مرجع الطور Keyphasor.

• قابلية تبادل كاملة: المجسات، كابلات التمديد، وأجهزة الاستشعار Proximitor 3300 NSv من نفس طول النظام قابلة للتبديل بالكامل دون معايرة يدوية على مقعد الاختبار.

• جاهزية البيئات الخطرة: معتمد للنشر في بيئات المنطقة 0، 1، و 2، مما يجعله مناسبًا لقطاعات النفط والغاز وتوليد الطاقة العالمية.

• حصانة متقدمة للترددات الراديوية/التداخل الكهرومغناطيسي: مصمم لتجاوز معايير علامة CE للتوافق الكهرومغناطيسي، مما يضمن إشارات مستقرة في البيئات الصناعية عالية الضوضاء.
