نظرة عامة على المنتج

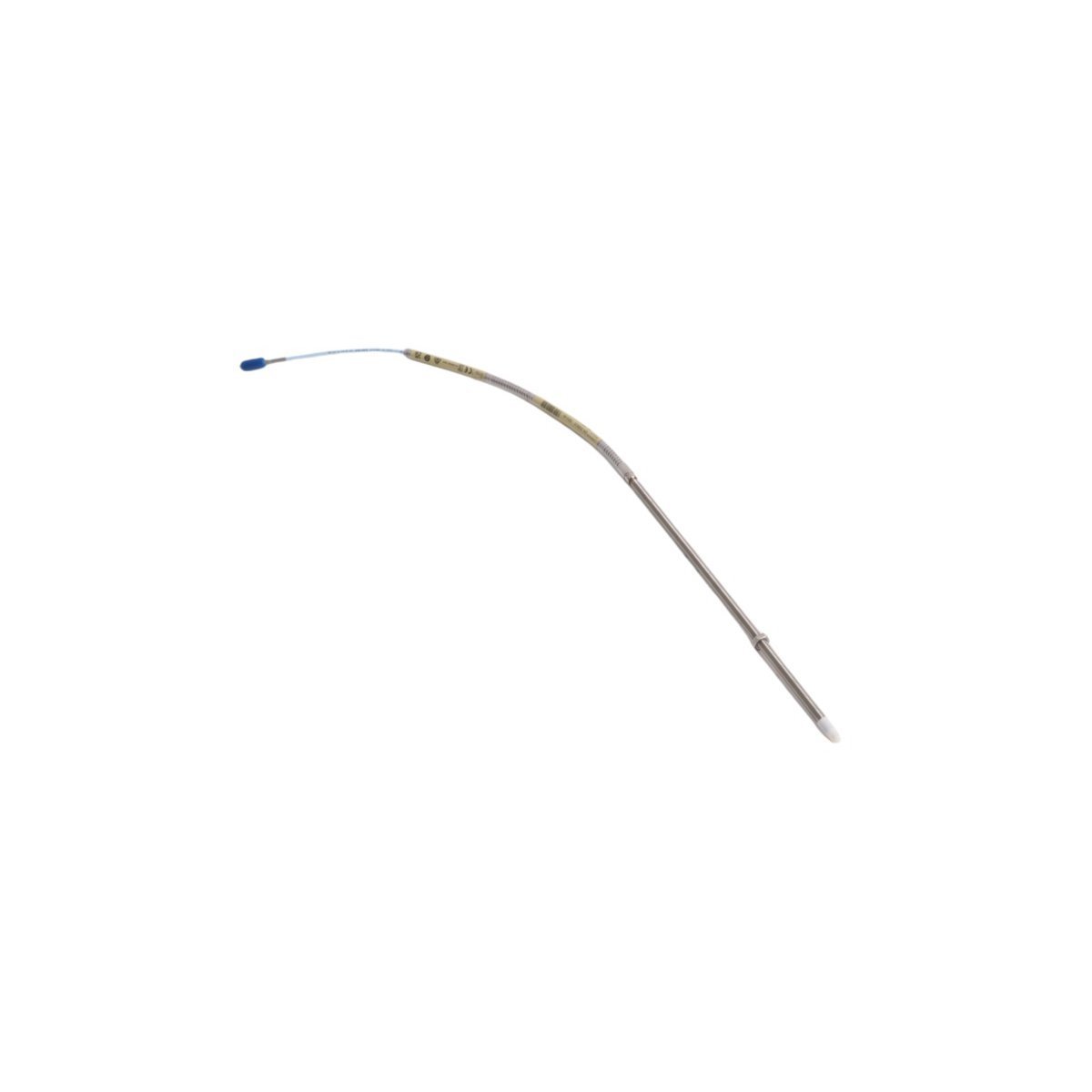

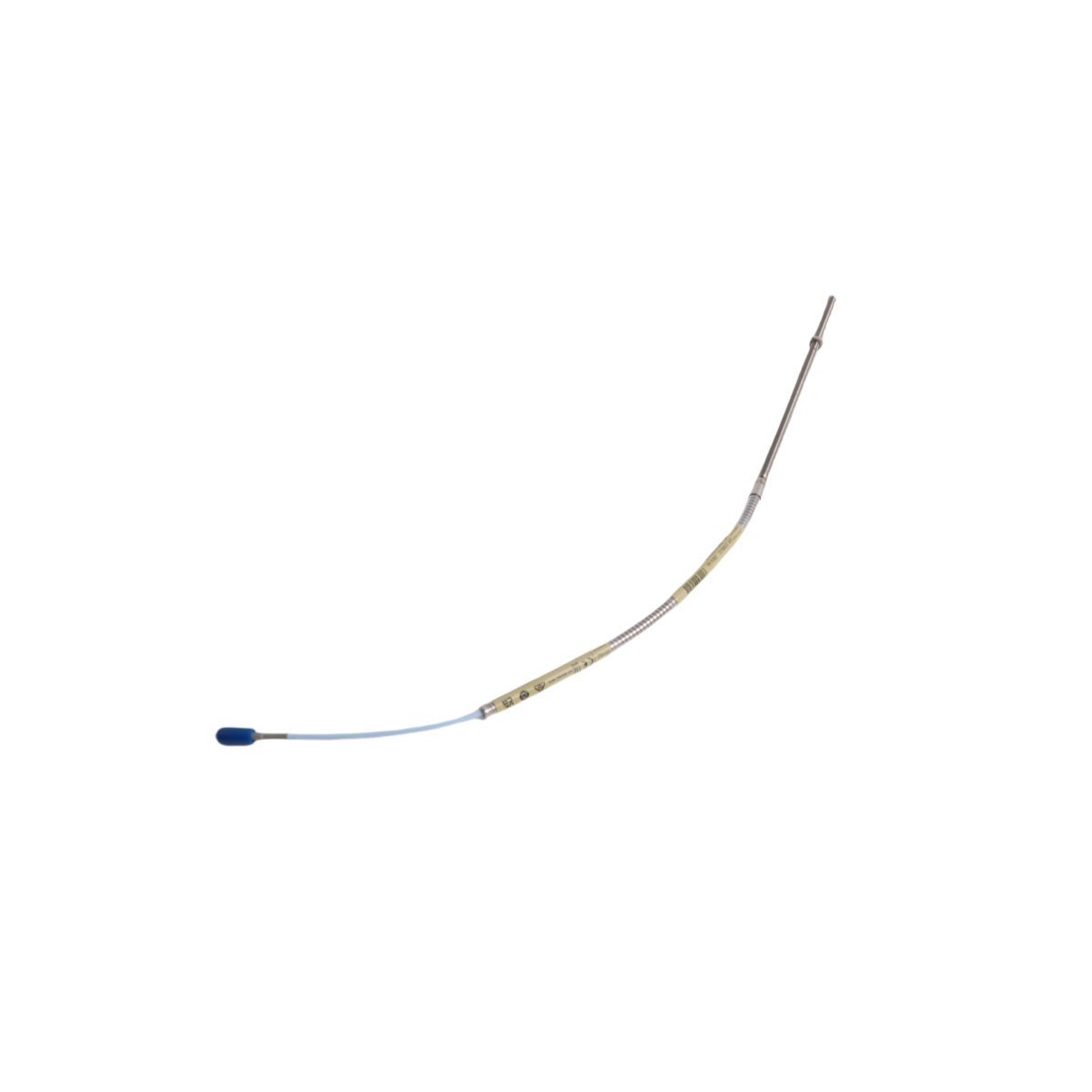

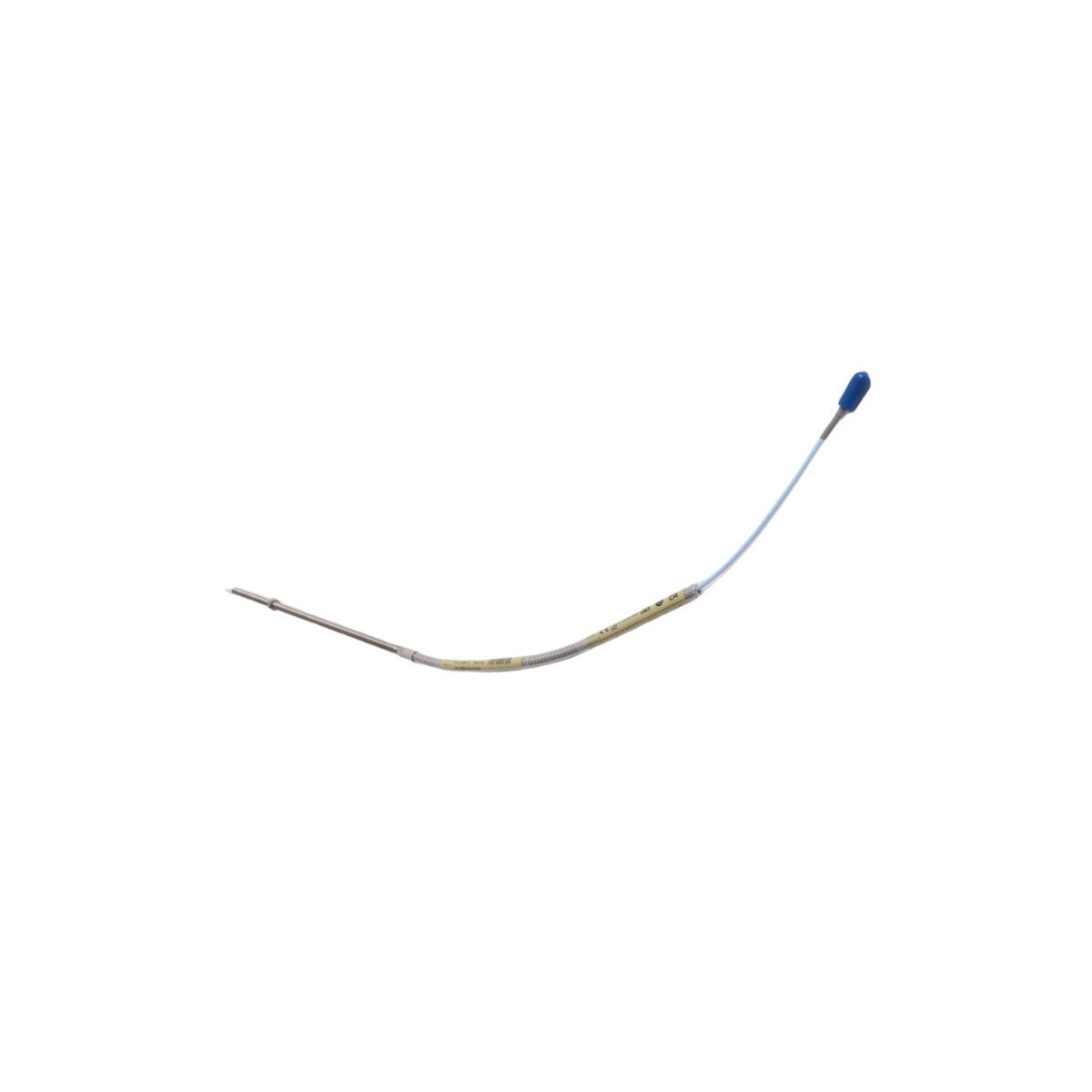

330902-00-95-05-02-00 هو مسبار تقاربي عالي الدقة ذو رؤية جانبية ضيقة (NSv) من Bently Nevada، تم تصميمه خصيصًا للآلات ذات القيود المكانية الشديدة. على عكس المجسات القياسية مقاس 8 مم، تم تصميم سلسلة NSv لتعمل بدقة في البيئات التي تكون فيها المساحات الجانبية، والمساحات ذات التجويف المقابل، أو المساحات الخلفية محدودة للغاية. يحول مستشعر التيار الدوامي غير المتصل هذا المسافة بين طرف المسبار والهدف الموصل إلى إشارة جهد خطية. إنه مكون حيوي لأجهزة الإشراف على التوربينات (TSI)، مما يسهل مراقبة الاهتزازات الشعاعية والموضع المحوري على الضواغط الطاردة المركزية، ووحدات التبريد، وآلات المعالجة ذات الثقوب الصغيرة.

التكوين الفني

يحدد رقم الطراز 330902-00-95-05-02-00 ملفًا تعريفيًا خاصًا للأجهزة الميكانيكية والكهربائية:

• سلسلة الطراز: 330902 (سن 1/4-28 UNF مع درع من الفولاذ المقاوم للصدأ)

• الطول غير المسنن: 0.0 بوصة (مبيت مسنن بالكامل)

• طول الهيكل الكلي: 9.5 بوصات

• الطول الإجمالي للنظام: 0.5 متر (حوالي 1.6 قدم)

• نوع الموصل: موصل ClickLoc محوري مصغر (خيار 02)

• موافقات الوكالة: المنطقة القياسية غير الخطرة (خيار 00)

• المدى الخطي: 1.5 مم (60 ميل)

• معايرة الهدف: فولاذ AISI 4140 القياسي (معاير في المصنع)

الهندسة للمساحات المقيدة

تتغلب سلسلة 3300 NSv على القيود الفيزيائية والمغناطيسية للمجسات القياسية من خلال ميزات تصميم متخصصة:

• مراقبة الأهداف الصغيرة: محسّنة لقياس الاهتزاز الشعاعي على الأعمدة التي يقل قطرها عن 51 مم (2 بوصة) أو مراقبة الموضع المحوري على الأهداف المسطحة التي لا يتجاوز حجمها 15 مم (0.6 بوصة).

• حماية من التداخل الجانبي: طرف المسبار محمي بشكل فريد لتجاهل المواد الموصلة المحيطة، مما يسمح بالحصول على بيانات دقيقة ضمن تجاويف ضيقة أو أغطية آلات مدمجة.

• درع من الفولاذ المقاوم للصدأ: الكابل المحوري المعزول بـ FEP مغلف بدرع مرن من الفولاذ المقاوم للصدأ 304، مما يوفر حماية قوية ضد التآكل الميكانيكي، والسحق، والتعرض للسوائل داخل الآلات.

• موثوقية محكمة الإغلاق: باستخدام عملية قولبة TipLoc الحاصلة على براءة اختراع، يتم ربط طرف المسبار جزيئيًا بجسم الفولاذ المقاوم للصدأ لمنع تسرب الزيت والرطوبة إلى ملف الاستشعار.

التطبيقات الصناعية وتكامل النظام

بصفته عنصرًا أساسيًا في أنظمة حماية الآلات وتشخيصها، يوفر هذا المحول ما يلي:

• المراقبة الشاملة: مثالي لقياس الحركة الديناميكية للعمود في المحامل ذات الفيلم السائل، وموضع الدفع، وإشارات مرجع الطور Keyphasor.

• قابلية التبادل الكلي: يمكن تبادل المجسات، وكابلات التمديد، ومستشعرات Proximitor 3300 NSv من نفس طول النظام (0.5 متر) بشكل كامل دون الحاجة إلى معايرة يدوية على مقعد الاختبار.

• تركيب مرن: يتضمن كل مسبار شريط سيليكون لإحكام إغلاق الموصل؛ ومع ذلك، توصي Bently Nevada بواقيات الموصلات إذا تعرض المفصل مباشرة لزيت التوربينات.

• مناعة متقدمة ضد التداخل الكهرومغناطيسي/الترددي: مصمم لتجاوز معايير علامة CE للتوافق الكهرومغناطيسي، مما يضمن إشارات مستقرة في البيئات الصناعية عالية الضوضاء.
