نظرة عامة على المنتج

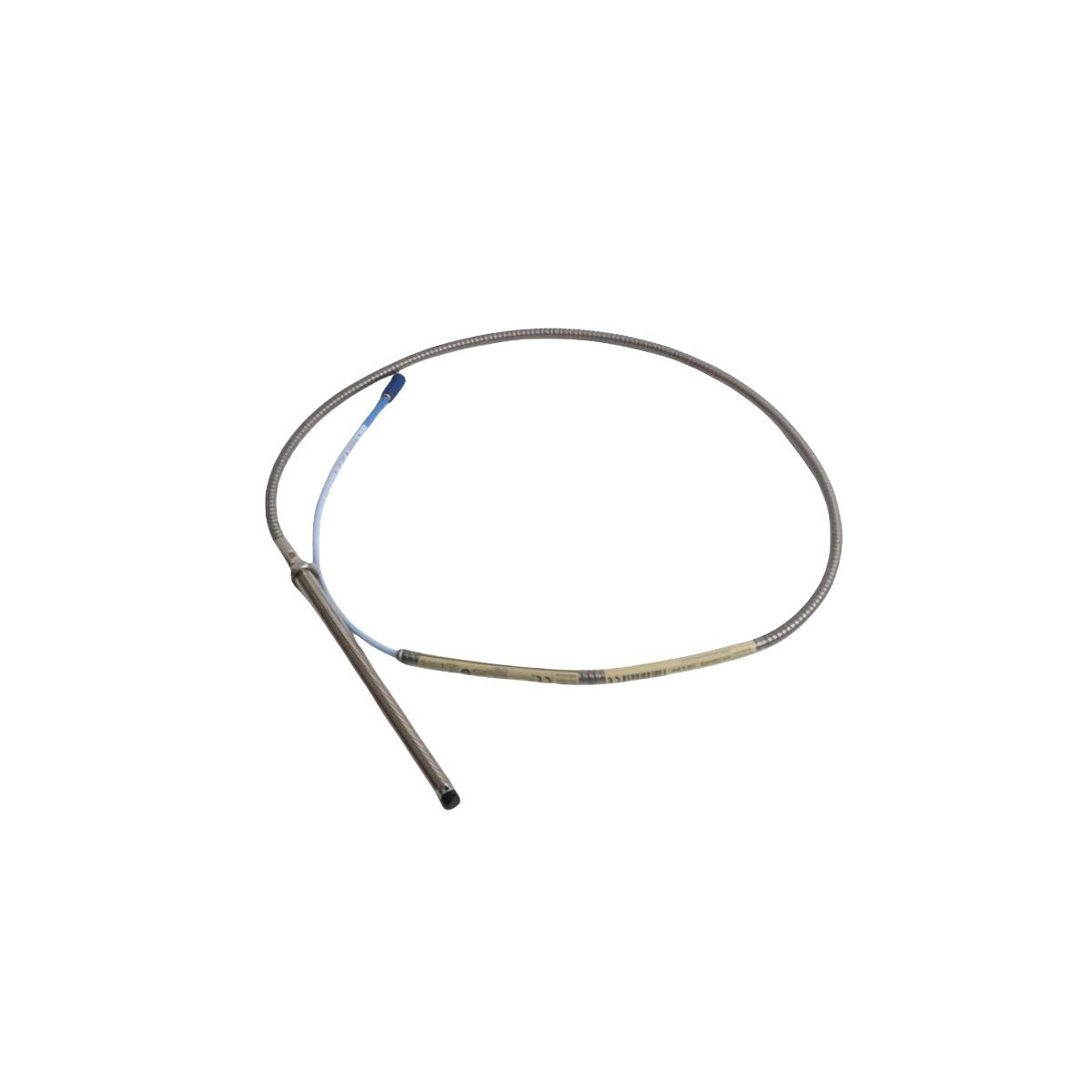

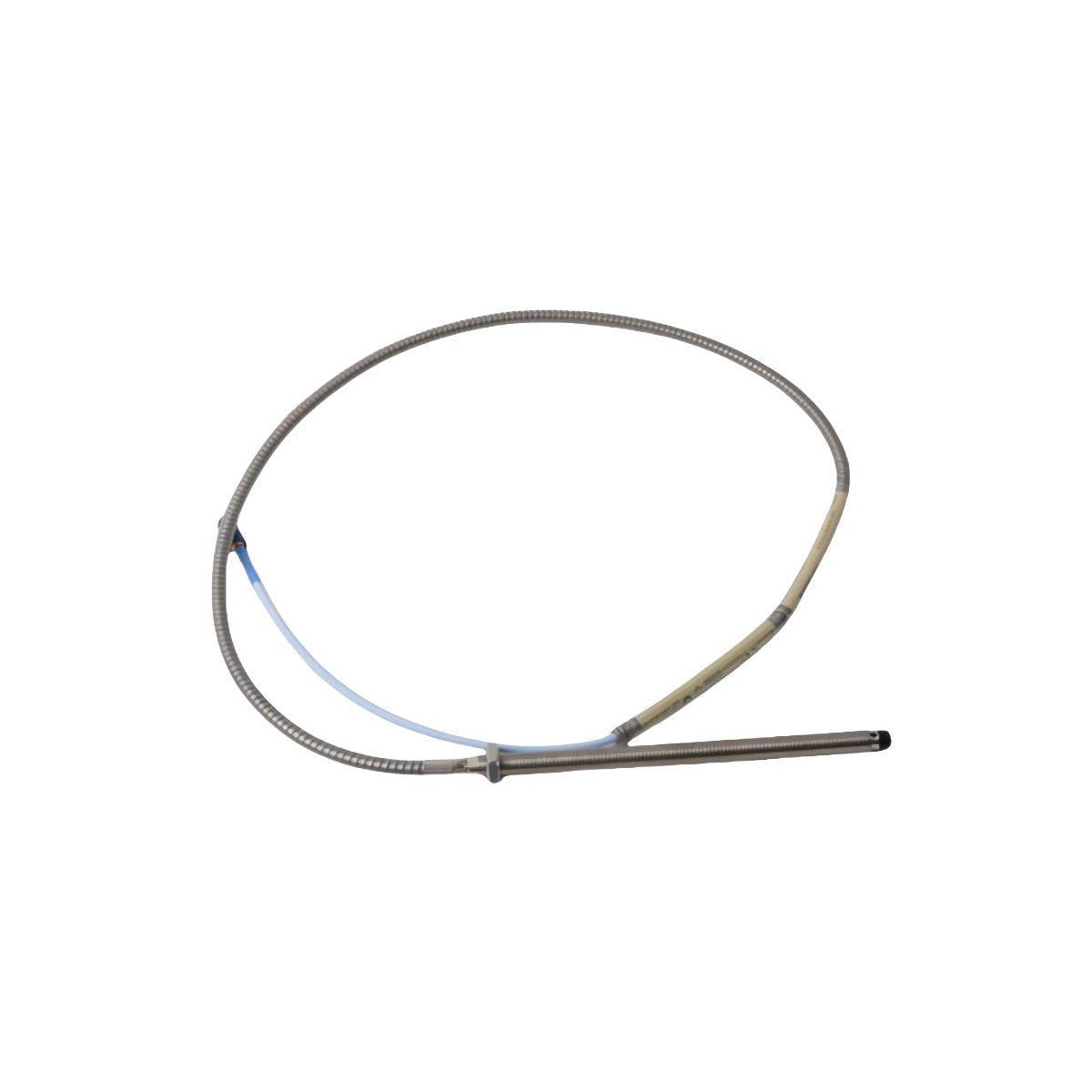

المحول القريب 330902-00-40-10-02-05 هو محول تقارب متخصص (NSv) من Bently Nevada، مصمم خصيصًا للآلات ذات القيود المكانية الشديدة. على عكس المجسات القياسية مقاس 8 مم، تم تصميم سلسلة NSv للعمل بدقة في البيئات التي تكون فيها فجوات الرؤية الجانبية، أو التجويف المضاد، أو الرؤية الخلفية ضيقة للغاية. يحول هذا المستشعر غير المتصل المسافة بين طرف المسبار والهدف الموصّل إلى إشارة جهد خطية. إنه مكون أساسي لأجهزة الإشراف على التوربينات (TSI)، مما يسهل مراقبة الاهتزازات الشعاعية والموضع المحوري على ضواغط الطرد المركزي، ووحدات التبريد، وآلات غاز العملية ذات التجويف الصغير.

التكوين الفني

يحدد رقم الطراز المحدد 330902-00-40-10-02-05 المواصفات الميكانيكية والكهربائية التالية:

• سلسلة الطراز: 330902 (1/4-28 خيط UNF مع درع من الفولاذ المقاوم للصدأ)

• الطول غير الملولب: 0.0 بوصة (مبيت ملولب بالكامل)

• الطول الكلي للمبيت: 4.0 بوصات

• الطول الإجمالي للنظام: 1.0 متر (تقريبًا 3.3 أقدام)

• نوع الموصل: موصل محوري مصغر ClickLoc (خيار 02)

• اعتمادات المناطق الخطرة: معتمدة متعددة بما في ذلك ATEX و IECEx و CSA (خيار 05)

• النطاق الخطي: 1.5 مم (60 ميل)

• معايرة الهدف: فولاذ AISI 4140 القياسي

الهندسة للمساحات المقيدة

تتغلب سلسلة 3300 NSv على القيود المادية والمغناطيسية للمجسات القياسية مقاس 8 مم من خلال ميزات التصميم المتخصصة:

• قدرة العمود الصغير: تم تحسين هذا المستشعر لقياس الاهتزازات الشعاعية على الأعمدة التي يقل قطرها عن 51 مم (2 بوصة)، حيث ستعاني المجسات القياسية من تشويه الإشارة.

• مراقبة الهدف المدمج: يمكن للمسبار تتبع الموضع المحوري بدقة على أهداف مسطحة صغيرة تصل إلى 15 مم (0.6 بوصات) في القطر.

• درع فولاذي مرن من الفولاذ المقاوم للصدأ: يتم تغليف كابل التوصيل المحوري المعزول بـ FEP بدرع من الفولاذ المقاوم للصدأ 304، مما يوفر حماية قوية ضد التآكل الميكانيكي، وتعرض السوائل، والصدمات داخل أغلفة الآلات الكثيفة.

• موثوقية محكمة الغلق: باستخدام عملية قولبة TipLoc الحاصلة على براءة اختراع، يتم ربط طرف مسبار PPS كيميائيًا بجسم الفولاذ المقاوم للصدأ، مما يضمن ختمًا محكمًا يمنع تسرب الزيت أو الرطوبة إلى ملف الاستشعار.

التطبيقات الصناعية وتكامل النظام

يعمل 330902-00-40-10-02-05 كعنصر أساسي للصيانة الوقائية وحماية الأصول:

• حماية الآلات: أساسي للتشغيل الآمن لضواغط الطرد المركزي وغاز العملية حيث تكون مساحة التركيب الداخلية ضئيلة.

• قابلية التبادل الكلي: المجسات، وكابلات التمديد، وأجهزة استشعار 3300 NSv Proximitor من نفس طول النظام (1 متر) قابلة للتبادل بالكامل دون الحاجة إلى معايرة يدوية على طاولة الاختبار.

• الامتثال العالمي: معتمد للنشر في بيئات المنطقة 0 و 1 و 2، مما يجعله مناسبًا لمنشآت النفط والغاز والبتروكيماويات وتوليد الطاقة الدولية.

• مناعة متقدمة ضد التداخل الكهرومغناطيسي/التردد اللاسلكي: مصمم لتلبية معايير CE الأوروبية، مما يضمن استقرار الإشارة حتى عند تركيبه بالقرب من مصادر الضوضاء عالية التردد.
