نظرة عامة على المنتج

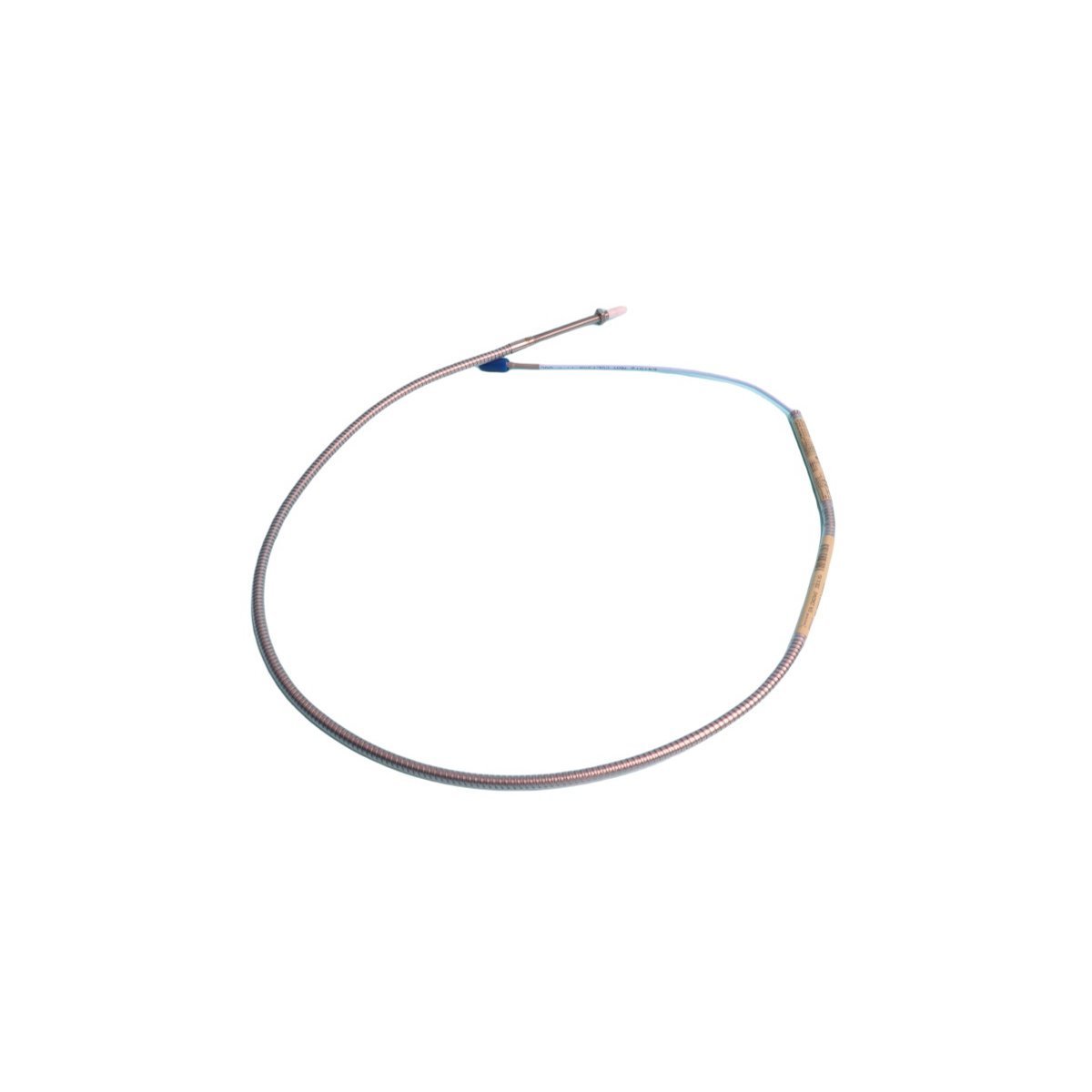

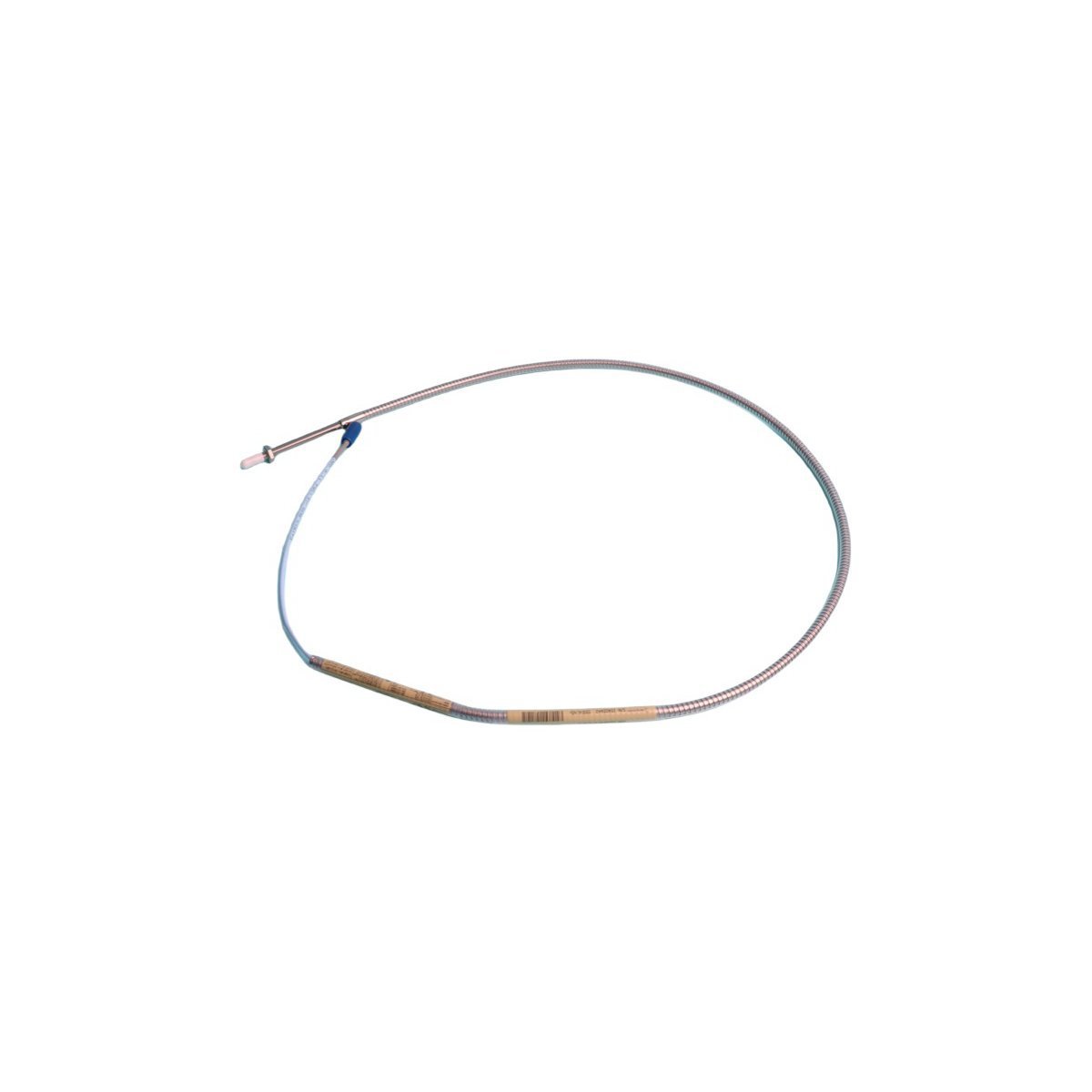

330902-00-30-05-02-00 هو مستشعر تقارب عالي الأداء يعمل بالتيار الدوّامي من سلسلة (NSv) Narrow Side View من Bently Nevada. تم تصميم هذا المحول خصيصًا للآلات الصناعية حيث تمنع قيود المساحة استخدام مجسات قياسية مقاس 8 مم. إنه الحل الأساسي لمراقبة الإزاحة في ضواغط الهواء المركزية، ووحدات التبريد، وضواغط غاز العمليات. عن طريق تحويل الفجوة المادية بين طرف المسبار والعمود الموصل إلى إشارة جهد متناسب، فإنه يسمح بالتتبع الدقيق للاهتزاز الشعاعي وموضع الدفع المحوري في المعدات الدوارة عالية السرعة.

التكوين الفني

يتبع الطراز 330902-00-30-05-02-00 بنية ميكانيكية محددة كما هو محدد بواسطة رقم الجزء الخاص به:

• سلسلة الطراز: 330902 (سن 1/4-28 UNF مع درع من الفولاذ المقاوم للصدأ)

• الطول غير المسنن: 0.0 بوصة (مبيت مسنن بالكامل)

• الطول الإجمالي للعلبة: 3.0 بوصة

• الطول الإجمالي للنظام: 0.5 متر (حوالي 20 بوصة)

• خيار الموصل: موصل محوري مصغر ClickLoc (الخيار 02)

• موافقة الوكالة: منطقة قياسية غير خطرة (الخيار 00)

• المدى الخطي: 1.5 مم (60 ميل)

• عامل القياس: 7.87 فولت/مم (200 ملي فولت/ميل) عند الاقتران مع 3300 NSv Proximitor

تصميم متخصص للمسافات الضيقة

نظام 3300 NSv قادر بشكل فريد على العمل في البيئات التي تعاني من تداخل "الرؤية الجانبية":

• قدرة الرؤية الجانبية الضيقة: يتم حماية طرف المسبار لتجاهل المواد الموصلة المحيطة، مما يسمح بالتركيب في ثقوب مضادة صغيرة أو على أعمدة بقطر لا يقل عن 51 مم (2 بوصة).

• دقة الهدف: مُحسّن لمراقبة الموضع المحوري على أهداف مسطحة صغيرة تصل إلى 15 مم (0.6 بوصة) في القطر.

• درع من الفولاذ المقاوم للصدأ: يتم حماية السلك المحوري المعزول بـ FEP بواسطة درع مرن من الفولاذ المقاوم للصدأ 304، مما يمنع التلف الميكانيكي والتآكل داخل غلاف الآلة.

• السلامة المحكمة: باستخدام عملية قولبة TipLoc الحاصلة على براءة اختراع، يرتبط طرف مسبار PPS كيميائيًا بالجسم الفولاذي لمنع تسرب الزيت والرطوبة إلى ملف الاستشعار.

التطبيقات الصناعية والتكامل

كعنصر حاسم في أجهزة مراقبة التوربينات (TSI)، يدعم 330902-00-30-05-02-00 حماية الأصول الشاملة:

• مراقبة الاهتزاز الديناميكي: يلتقط حركة العمود الشعاعية في محامل غشاء السائل لاكتشاف عدم توازن الدوار أو اختلال المحاذاة.

• استشعار مفتاح السرعة والمرحلة (Keyphasor): قادر على توفير إشارات مرجعية للمرحلة لتشخيص الآلات المتقدمة وتتبع عدد الدورات في الدقيقة.

• قابلية تبادل النظام: المجسات، وكابلات التمديد، ومستشعرات Proximitor من نفس طول النظام (0.5 متر) قابلة للتبديل بالكامل، مما يلغي الحاجة إلى المعايرة اليدوية على الطاولة.

• المتانة التشغيلية: مصممة للحفاظ على الدقة والاستقرار عبر نطاق واسع من درجات الحرارة، مما يضمن أداءً موثوقًا به في بيئات العمل القاسية.
