نظرة عامة على المنتج

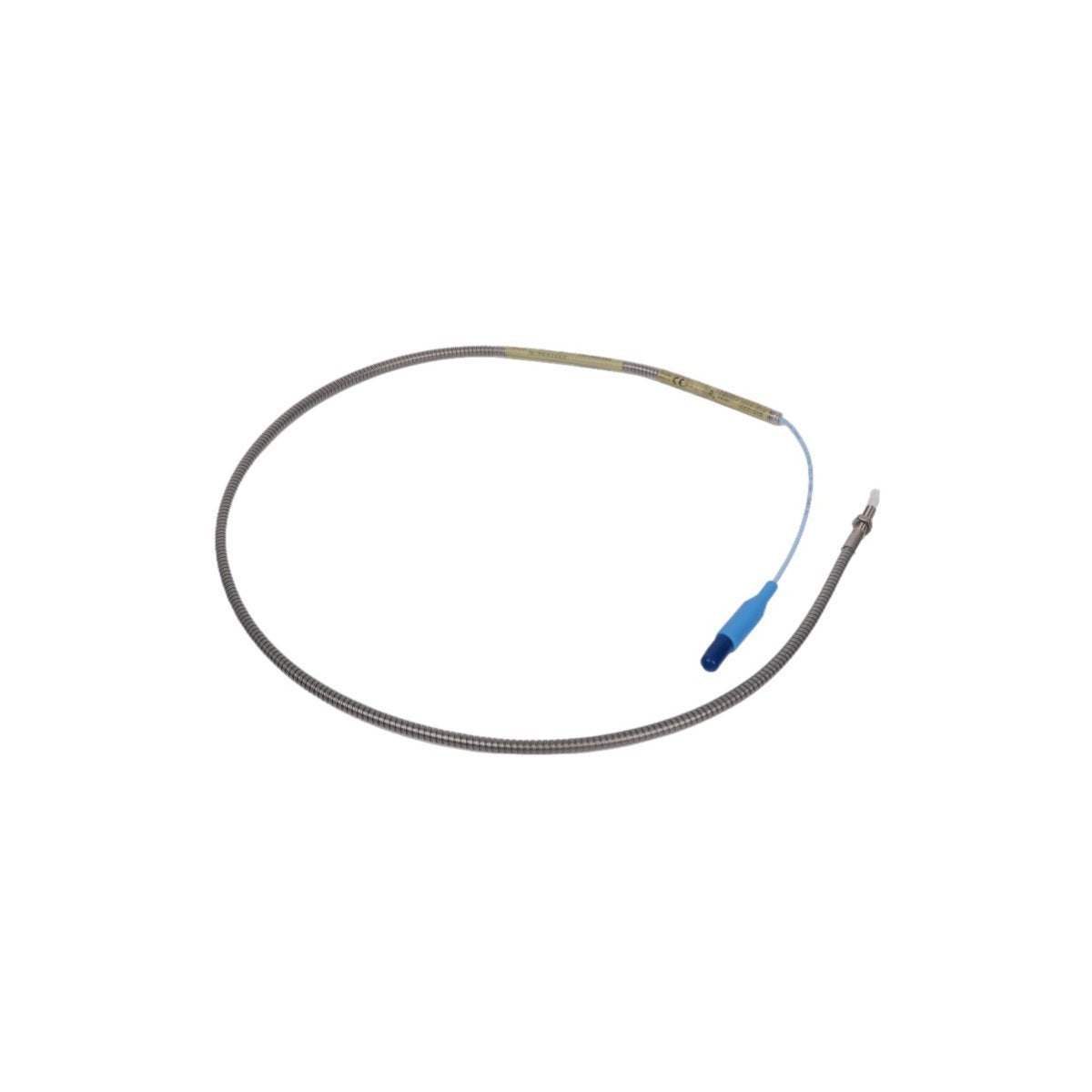

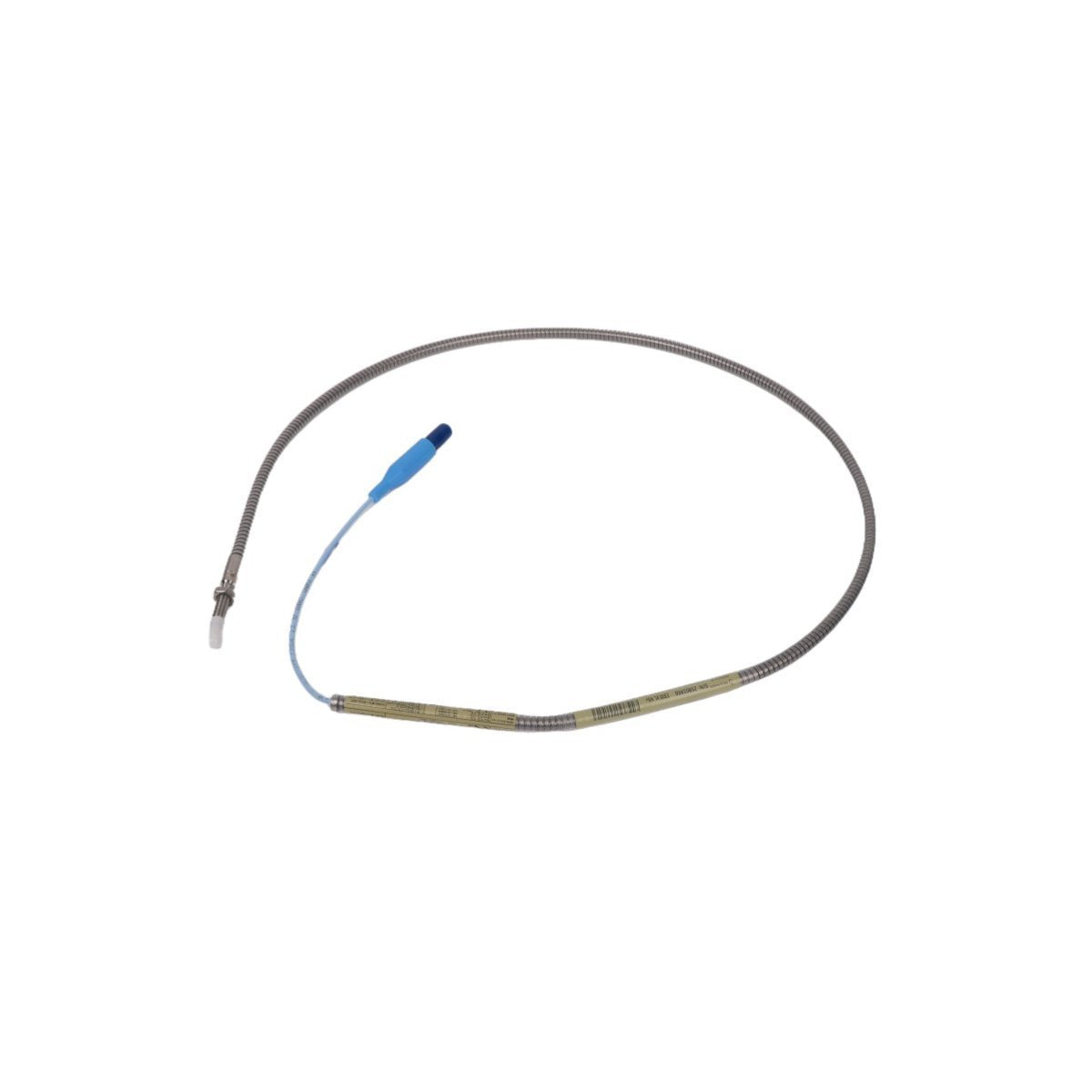

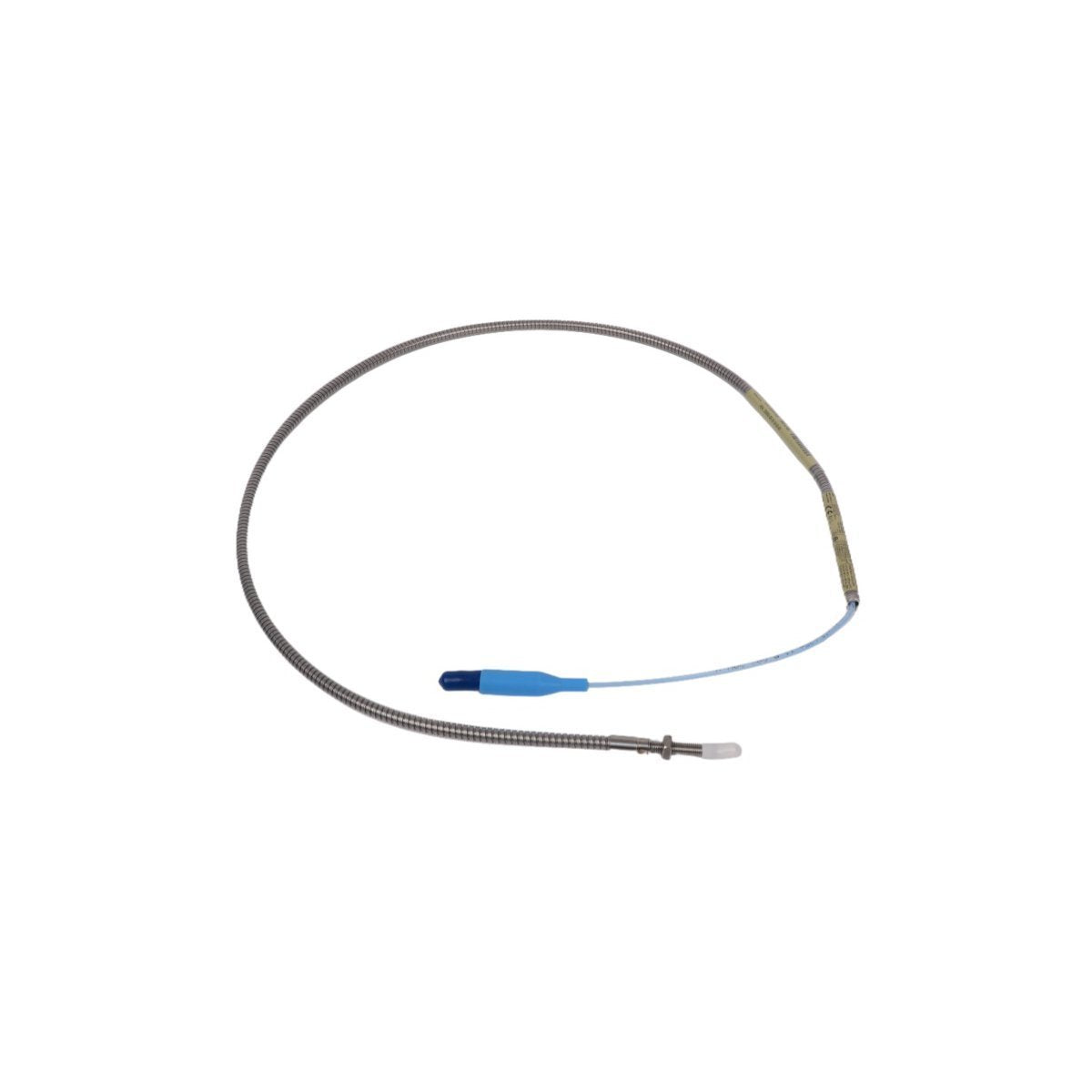

المسبار 330902-00-10-10-02-05 هو مسبار تقارب بالتيار الدوامي ذو رؤية جانبية ضيقة (NSv) متخصص تم تطويره بواسطة بنتلي نيفادا لمراقبة الآلات عالية الدقة. تم تصميم هذا المستشعر خصيصًا للتغلب على القيود المادية والكهرومغناطيسية لمسابير 8 مم القياسية. وهو يتفوق في البيئات التي توجد فيها تجاويف داخلية ضيقة للغاية، أو خلوص الرؤية الجانبية، أو قيود الرؤية الخلفية. عن طريق تحويل الفجوة بين طرف المسبار وهدف موصل إلى إشارة جهد خطي، فإنه يوفر بيانات حرجة لمراقبة الاهتزازات الشعاعية والموضع المحوري في الأصول الدوارة عالية السرعة.

التكوين الفني

يتبع الطراز المحدد 330902-00-10-10-02-05 تصميمًا ميكانيكيًا مصممًا للتكامل الصناعي متعدد الاستخدامات:

• سلسلة الطراز: 330902 (سن 1/4-28 UNF مع درع من الفولاذ المقاوم للصدأ)

• طول الجسم غير المسنن: 0.0 بوصة (علبة مسننة بالكامل)

• الطول الكلي للعلبة: 1.0 بوصة

• الطول الكلي للنظام: 1.0 متر (تقريبًا 3.3 أقدام)

• نوع الموصل: موصل محوري مصغر ClickLoc (خيار 02)

• موافقات الوكالة: معتمد من قبل عدة جهات للمناطق الخطرة بما في ذلك ATEX و IECEx و CSA (خيار 05)

• المدى الخطي: 1.5 مم (60 ميلًا)

• هدف المعايرة: فولاذ AISI 4140 قياسي

الهندسة للمساحات المقيدة

تم تحسين سلسلة 3300 NSv للتطبيقات التي لا تستطيع فيها أنظمة محولات الطاقة القياسية توفير قياسات موثوقة:

• دقة الأهداف الصغيرة: تم تصميم المستشعر خصيصًا لمراقبة الاهتزازات الشعاعية على الأعمدة التي يقل قطرها عن 51 مم (2 بوصة) والموضع المحوري على الأهداف المسطحة التي يقل حجمها عن 15 مم (0.6 بوصة).

• درع تداخل الرؤية الجانبية: الملف الداخلي وطرف المسبار محميّان بشكل فريد لتجاهل المواد الموصلة المحيطة، مما يسمح بقياسات دقيقة في أغلفة الآلات الضيقة أو التجاويف العميقة.

• درع من الفولاذ المقاوم للصدأ: يُغلف الكابل المحوري المعزول بـ FEP بدرع مرن من الفولاذ المقاوم للصدأ 304، مما يحمي مسار الإشارة من التآكل الميكانيكي والسحق وسوائل العمليات القاسية.

• سلامة محكمة الإغلاق: باستخدام عملية TipLoc الحاصلة على براءة اختراع، يرتبط طرف المسبار جزيئيًا بجسم الفولاذ المقاوم للصدأ لمنع تسرب الزيت والرطوبة إلى ملف الاستشعار.

التطبيقات الصناعية والتكامل

بصفته عنصرًا أساسيًا في أجهزة مراقبة التوربينات (TSI)، يوفر محول الطاقة هذا بيانات موثوقة لأنظمة حماية الآلات:

• مراقبة الأصول: مثالي للضواغط الطاردة المركزية، ووحدات التبريد، والمضخات عالية السرعة، وتوربينات الغاز المشتقة من الطائرات ذات التجويف الصغير.

• تعدد استخدامات التشخيص: يدعم قياس الاهتزاز الشعاعي للعمود، ومراقبة موضع الدفع، وتوليد إشارة مرجعية للطور (Keyphasor).

• قابلية تبادل النظام: المسابير، وكابلات التمديد، وأجهزة استشعار 3300 NSv Proximitor من نفس طول النظام قابلة للتبديل بالكامل دون الحاجة إلى إعادة معايرة يدوية.

• اتصال متين: يوفر موصل ClickLoc المطلي بالذهب مسارًا كهربائيًا آمنًا ومقاومًا للاهتزاز، مما يضمن استقرار الإشارة في البيئات الصناعية ذات التداخل عالي التردد (RFI).
