نظرة عامة على المنتج

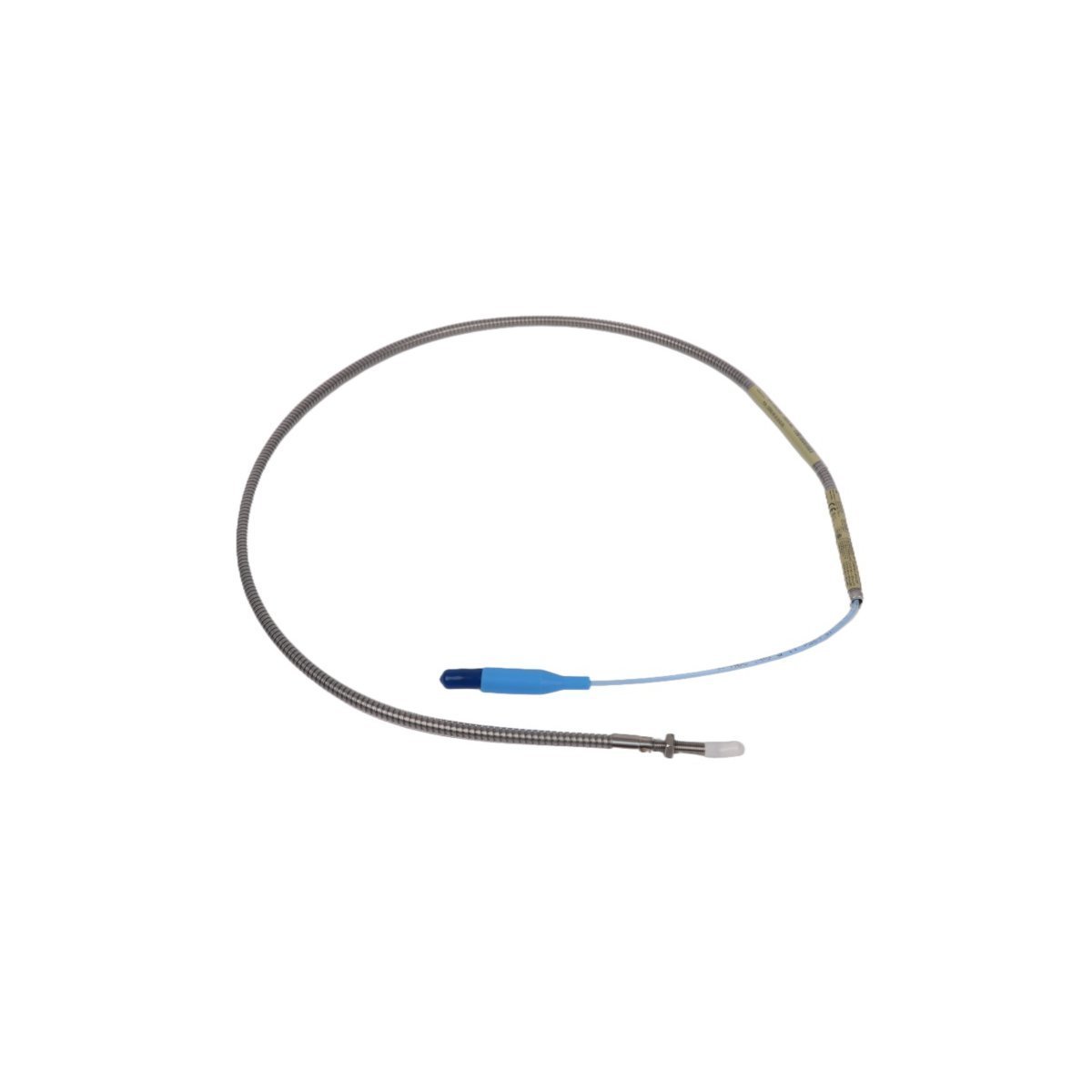

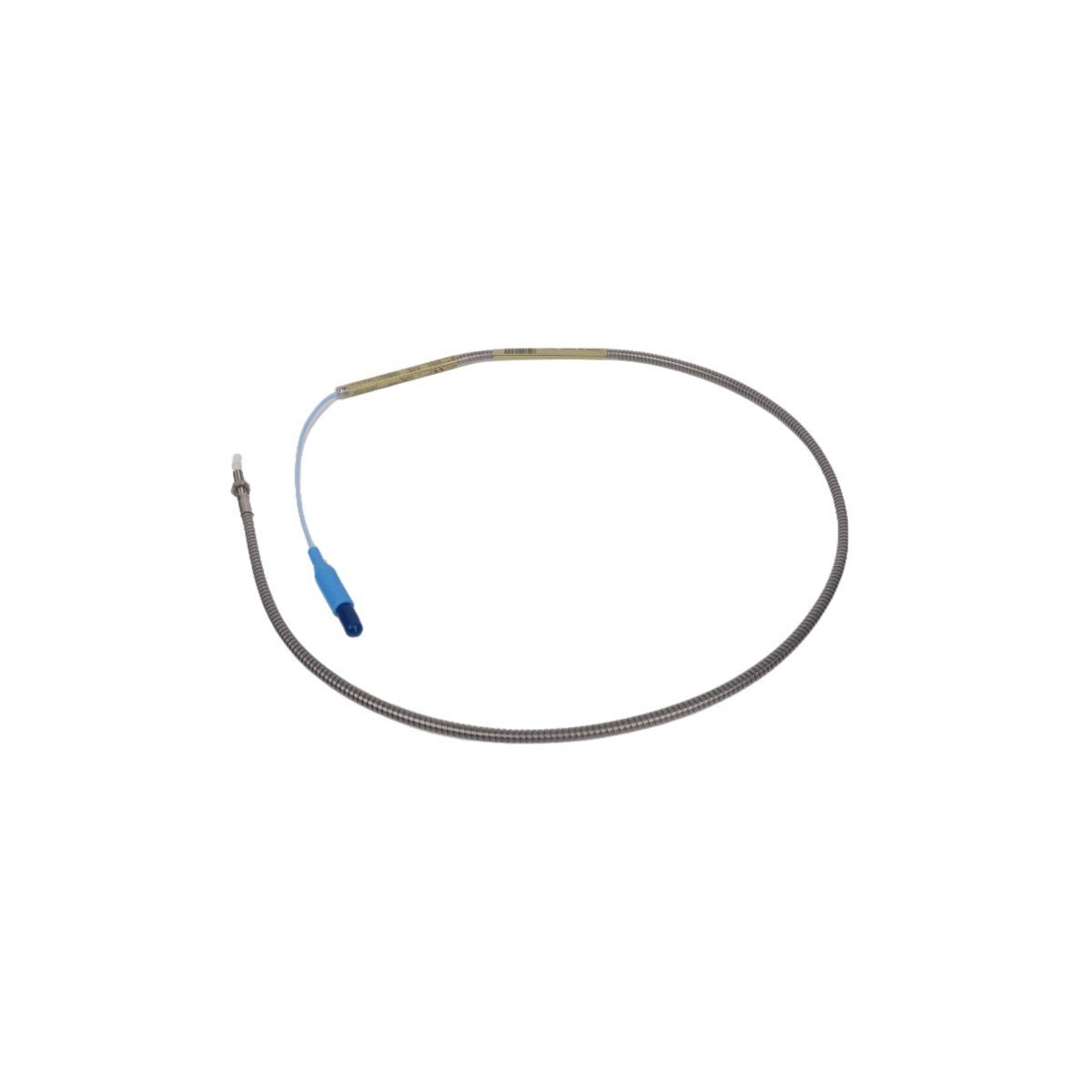

330902-00-10-10-01-00 هو مستشعر تقارب تيار دوامي عالي الدقة ذو رؤية جانبية ضيقة (NSv) مصمم لقياسات الإزاحة بدون تلامس في البيئات الصناعية الضيقة. على عكس المجسات القياسية مقاس 8 مم، تم تصميم سلسلة 3300 NSv خصيصًا للآلات التي تمنع فيها القيود المكانية - مثل أقطار الأعمدة الصغيرة أو الخلوصات الضيقة في التجويف المضاد - استخدام مستشعرات أكبر. يحول هذا المجس الفجوة المادية بين طرفه والهدف الموصّل إلى إشارة جهد خطي، مما يوفر بيانات أساسية للاهتزاز الشعاعي، وموضع الدفع المحوري، ومراقبة مرجع طور Keyphasor. يتميز هذا الطراز بطول غلاف يبلغ 1.0 بوصة وكابل مدمج بطول 1.0 متر محمي بدرع من الفولاذ المقاوم للصدأ.

التكوين الفني

يتوافق رقم الطراز 330902-00-10-10-01-00 مع الملف الميكانيكي والكهربائي التالي:

• سلسلة الطراز: 330902 (سن 1/4-28 UNF مع درع من الفولاذ المقاوم للصدأ)

• الطول غير المسنن: 0.0 بوصة (مبيت مسنن بالكامل)

• الطول الإجمالي للعلبة: 1.0 بوصة

• الطول الإجمالي للنظام: 1.0 متر (حوالي 3.3 قدم)

• نوع الموصل: موصل ClickLoc محوري مصغر (خيار 01)

• موافقات الوكالة: الموافقات القياسية (خيار 00)

• المدى الخطي: 1.5 مم (60 ميل)

• عامل القياس: 7.87 فولت/مم (200 ملي فولت/ميل) عند الاقتران مع Proximitor 3300 NSv

هندسة متخصصة ومتانة

تتضمن سلسلة 3300 NSv تقنيات تصنيع متقدمة لضمان الحصول على إشارة عالية الدقة في المساحات المحدودة:

• تحسين الخلوص المحدود: طرف المجس محمي بشكل فريد لتجاهل المواد الموصلة المحيطة. يسمح هذا بإجراء قياسات دقيقة على أعمدة صغيرة تصل إلى 51 مم (2 بوصة) أو داخل تجاويف مضادة صغيرة حيث تعاني المجسات القياسية من تداخل الرؤية الجانبية.

• درع من الفولاذ المقاوم للصدأ: يتم تغليف السلك المحوري في غلاف درع مرن من الفولاذ المقاوم للصدأ 304، يحمي عزل FEP الداخلي من التآكل الميكانيكي والسحق والتعرض للسوائل الصناعية المسببة للتآكل.

• قولبة TipLoc: تُحدث عملية ربط كيميائي حاصلة على براءة اختراع سدًا محكمًا ضد الفراغ بين طرف PPS (كبريتيد البوليفينيلين) وجسم المجس، مما يمنع تسرب الزيت أو الرطوبة إلى ملف الاستشعار.

• تصميم CableLoc: يوفر نظام التثبيت الداخلي هذا قوة سحب تبلغ 220 نيوتن (50 رطلاً)، مما يضمن بقاء الكابل متصلاً بإحكام بجسم المجس حتى في ظل ظروف الاهتزاز العالية.

التطبيقات الصناعية وتكامل النظام

باعتباره مكونًا أساسيًا لأدوات الإشراف على التوربينات (TSI)، تم تحسين 330902-00-10-10-01-00 لما يلي:

• الأصول ذات الثقب الصغير: مثالي لضواغط الهواء المركزية، وضواغط التبريد، وضواغط غاز العمليات الصغيرة.

• القابلية للتبديل: جميع مكونات نظام 3300 NSv بنفس الطول قابلة للتبديل بالكامل. يمكن تبديل المجسات، وكابلات التمديد، ومستشعرات Proximitor بدون معايرة يدوية على مقعد الاختبار.

• حصانة EMI/RFI: مصمم لتجاوز معايير علامة CE للتوافق الكهرومغناطيسي، مما يوفر قياسات مستقرة في البيئات الصناعية عالية الضوضاء.

• حماية الأصول: يدعم برامج الصيانة التنبؤية من خلال اكتشاف العلامات المبكرة لخلل توازن الدوار، وتآكل المحامل، أو النمو الحراري في المعدات الدوارة عالية السرعة.
