نظرة عامة على المنتج

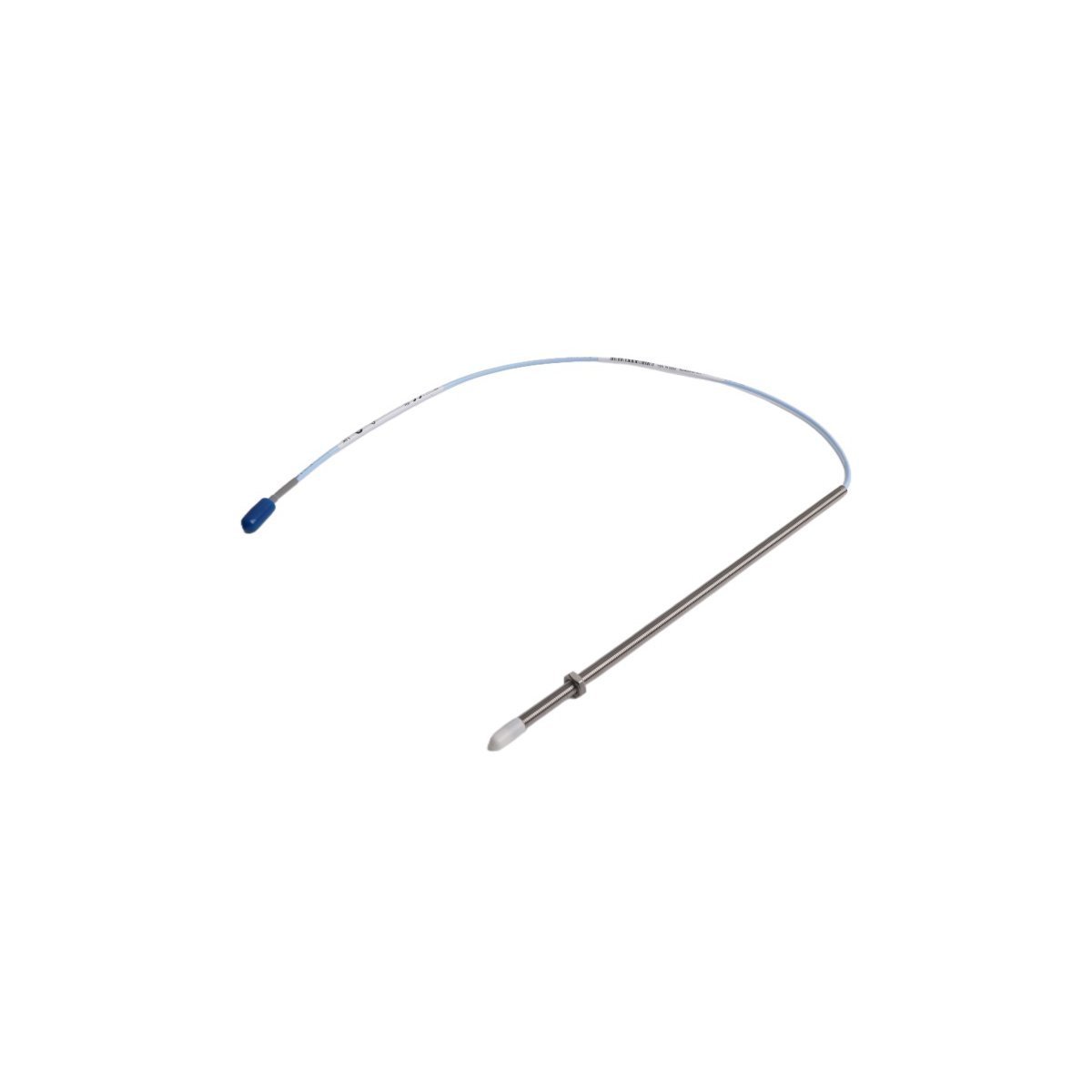

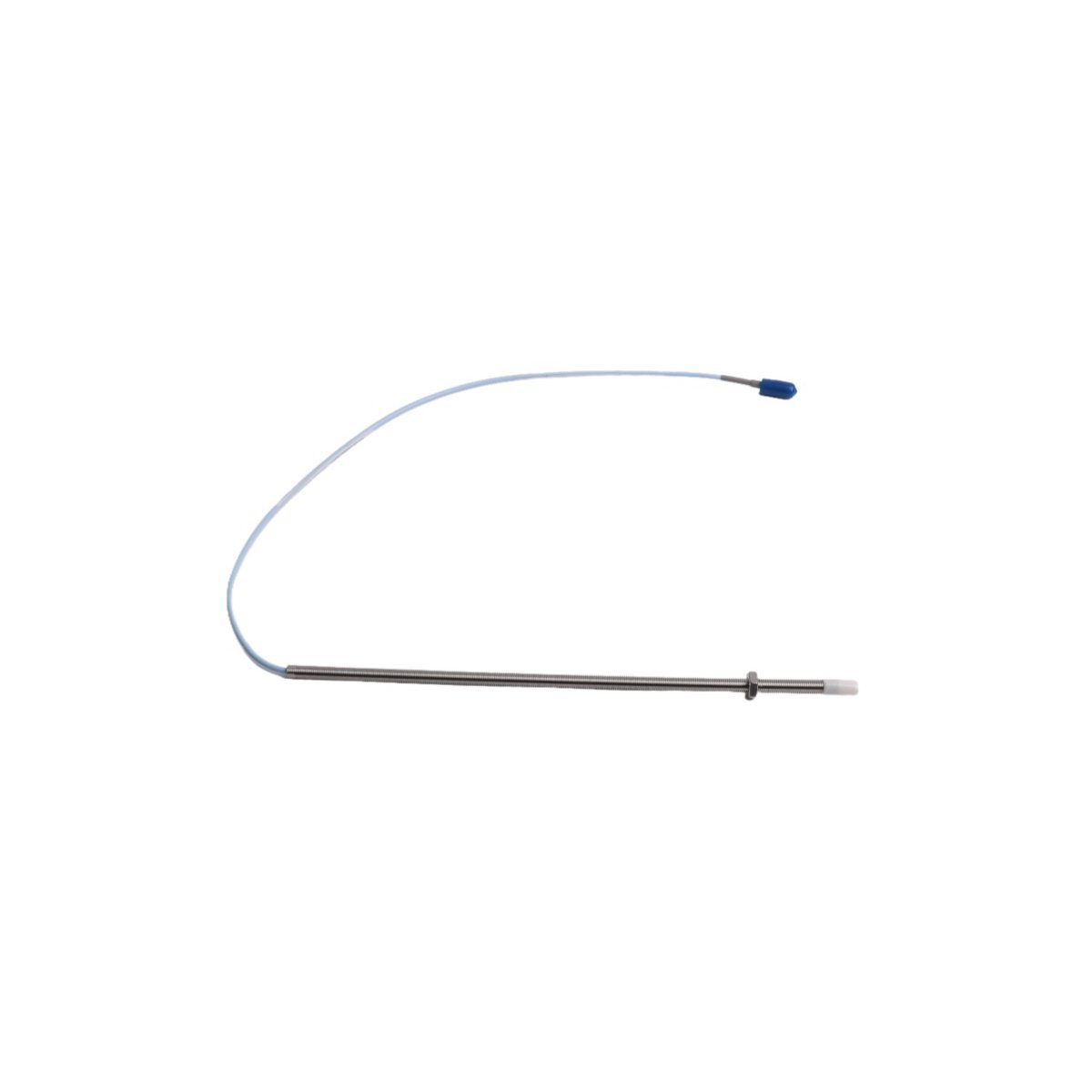

يُعد مسبار القرب Bently Nevada 330901-00-32-05-02-05 3300 NSv الحل الأمثل لمراقبة الاهتزاز والموضع في الأعمدة ذات الأقطار الصغيرة أو في التطبيقات ذات مساحة التركيب المحدودة. صُمم هذا المسبار خصيصًا للآلات التي لا يمكن فيها استخدام مسابير 8 مم القياسية بسبب تداخل الرؤية الجانبية أو مناطق الهدف الصغيرة - مثل الضواغط المركزية، والشواحن التوربينية عالية السرعة، والمضخات الصغيرة - ويوفر خطية ودقة استثنائيتين. يستخدم تقنية التيار الدوامي المتقدمة لالتقاط الإزاحات المجهرية دون اتصال فيزيائي، مما يوفر بيانات عالية الدقة مطلوبة لخدمات تشخيص الآلات (MDS). من خلال دمج هذا المستشعر في نظام أجهزة الإشراف على التوربينات (TSI)، فإنك تضمن السلامة الهيكلية لأصولك الدوارة وتسهل الاستجابة السريعة ضمن بروتوكولات إيقاف التشغيل في حالات الطوارئ (ESD).

فك تشفير لاحقة المكون

منطق التكوين الميكانيكي والكهربائي

تستخدم سلسلة 330901 نظام لاحقة دقيقًا لتحديد الواجهة الصلبة، مما يضمن تطابق المسبار مع الهندسة المحددة لمبيت المحمل الخاص بك.

طول غير مسنن (00): تشير هذه اللاحقة إلى جزء غير مسنن بطول 0.0 بوصة، مما يعني أن غلاف المسبار مسنن بالكامل للسماح بأقصى عمق قابل للتعديل للتثبيت.

الطول الكلي للغلاف (32): يتميز المسبار بطول غلاف إجمالي يبلغ 3.2 بوصة (حوالي 81 مم)، وهو مُحسّن لأقواس التركيب الصناعية القياسية والخلوصات الداخلية.

الطول الكلي (05): يحدد طول كابل إجمالي يبلغ 0.5 متر (20 بوصة). يقلل هذا التصميم قصير السلك من الضوضاء الكهربائية ويتم إقرانه عادةً بكابل تمديد لإكمال نظام بطول 5 أمتار أو 7 أمتار.

خيار الموصل (02): يشير إلى موصل محوري صغير ذكر ذي قفل نقر، مما يسهل اتصالًا آمنًا ومقاومًا للاهتزاز بكابل التمديد.

موافقة الوكالة (05): تمثل موافقات متعددة (ATEX, IECEx, CSA) للمناطق الخطرة، مما يصدق على المسبار للتشغيل الآمن جوهريًا في الأجواء المتفجرة.

المقاييس الفنية الأساسية

التثبيت في الموقع والتقسيم الدقيق

محاذاة الخط المركزي الكهربائي

يتطلب النشر الناجح لمسبار 3300 NSv معايرة جهد الفجوة الدقيقة باستخدام مقياس متعدد رقمي عند أطراف مستشعر القرب. بالنسبة لنظام NSv، يجب على الفنيين ضبط الفجوة الميكانيكية لتحقيق جهد انحياز تيار مستمر يبلغ حوالي -10.0 فولت تيار مستمر، مما يضع المستشعر في نقطة المنتصف من نطاقه الخطي البالغ 60 ميلًا. نظرًا للطبيعة المدمجة لطرف NSv، يجب على المثبتين التأكد من عدم دخول أي مادة موصلة إلى منطقة "الحظر" للرؤية الجانبية لتجنب تشويه الإشارة. حافظ على نصف قطر انحناء للكابل لا يقل عن 25.4 مم (1 بوصة) واستخدم واقيات موصلات فلوروسيليكون إذا كان الوصلة معرضة لزيت التشحيم أو الرطوبة العالية.

المزايا الهندسية الاستراتيجية

يتفوق الطراز 330901-00-32-05-02-05 حيث تفشل المستشعرات القياسية، خاصة في بيئات "المساحة الضيقة" (NSv) للآلات الحديثة عالية السرعة. يقلل تصميم طرفه المتخصص بشكل كبير من حجم الهدف المطلوب، مما يسمح بمراقبة دقيقة للأطواق الدفعية الصغيرة وأكتاف العمود الضيقة. تم تصميم جسم المسبار من الفولاذ المقاوم للصدأ عالي الجودة 304 وكبريتيد البوليفينيلين (PPS)، ويقاوم التآكل الكيميائي من مواد التشحيم الاصطناعية والبخار عالي الضغط. سواء تم دمجه في رف Bently Nevada 3500 أو تم توصيله عبر واجهة Honeywell Experion PKS، يوفر هذا المسبار الاستقرار ومناعة الضوضاء الأساسيين لتجنب الرحلات الخاطئة مع حماية أهم أصول مصنعك.

الخدمات اللوجستية العالمية والتعبئة الوقائية

وقت التسليم: 3-5 أيام عند انتهاء الدفع، عن طريق DHL/FEDEX/UPS.

نحن نوفر Bently Nevada 330901 في عبوات صناعية أصلية مختومة من المصنع ومضادة للكهرباء الساكنة. يحمي هذا المعيار الصارم للتعبئة الملفات الداخلية الدقيقة من التفريغ الكهروستاتيكي والصدمات الميكانيكية، مما يضمن أن المحول يحافظ على معايرته المصنعية خلال كل مرحلة من مراحل النقل الدولي.

دعم ميداني للأسئلة والأجوبة

س1: هل يمكن استخدام مسبار 3300 NSv مع كابل تمديد 3300 XL قياسي؟

ج1: لا. نظام 3300 NSv فريد من الناحية الكهربائية. يجب عليك استخدام كابل تمديد 3300 NSv مخصص ومستشعر قرب 3300 NSv لضمان بقاء عامل المقياس 200 ملي فولت/ميل دقيقًا.

س2: ما هي الفائدة الأساسية من الطول الكلي 0.5 متر (لاحقة 05)؟

ج2: مسبار 0.5 متر مثالي للتركيبات التي يقع فيها وصلة الموصل داخل صندوق طرفي مثبت مباشرة على الجهاز، مما يقلل من تشابك الكابلات وتداخل الإشارة.

س3: هل هذا المسبار متوافق مع مواد الهدف المصنوعة من الألومنيوم؟

ج3: المعايرة القياسية هي للفولاذ AISI 4140. بينما يمكن لنظام NSv اكتشاف الألومنيوم، ستتغير الحساسية بشكل كبير. اتصل بفريقنا الفني للحصول على عامل معايرة "خطأ الهدف" إذا لم يكن عمودك من الفولاذ 4140.

س4: كيف يمنع موصل "القفل النقر" الفصل العرضي؟

ج4: يتميز الموصل بقفل ميكانيكي محمل بنابض يتطلب إجراء دفع ودوران متعمد. هذا يمنع الوصلة من الاهتزاز والتفكك تحت التذبذب عالي التردد النموذجي لبيئات الآلات التوربينية.
