نظرة عامة على المنتج

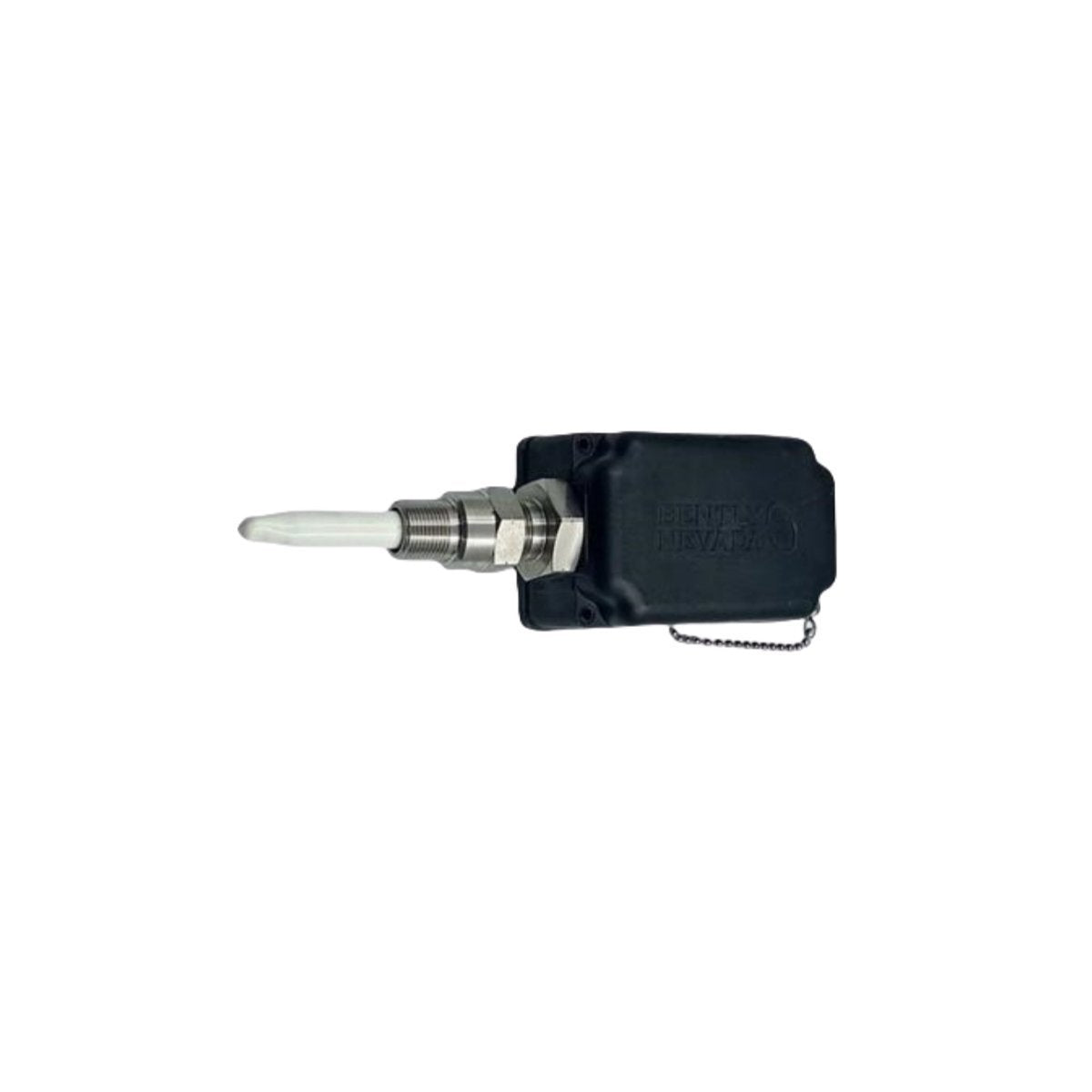

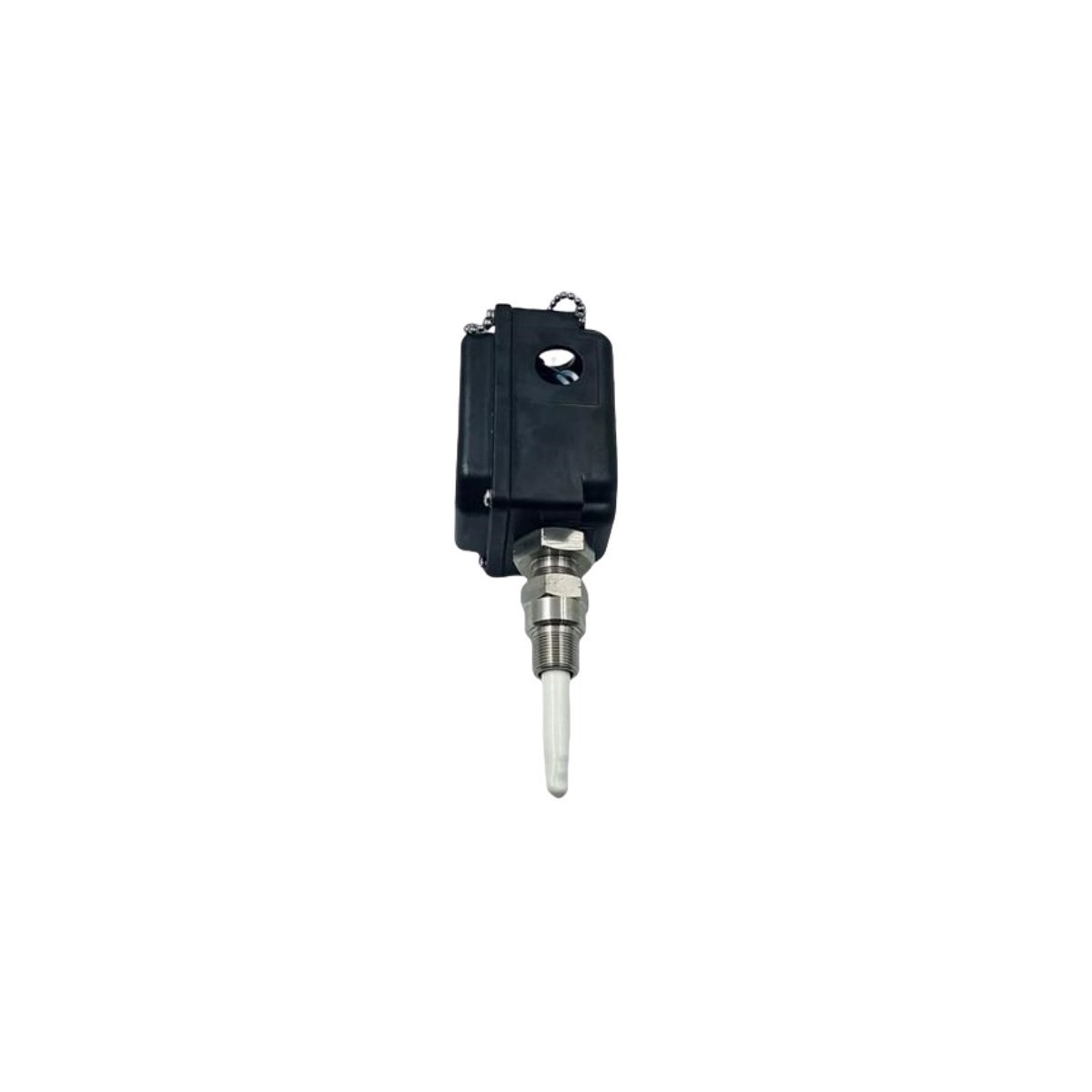

تجمع مجموعة محول التقارب Bently Nevada 330881-28-09-123-03-02 PROXPAC XL بين مسبار تيار إيدي وكابل تمديد ومستشعر Proximitor في نظام حاوية ميدانية شديد التحمل ومكتفي ذاتيًا. ينفذ هذا الجهاز المتخصص تتبعًا ميكانيكيًا لا تشوبه شائبة، وغير متصل، لاهتزاز العمود الشعاعي، وانحرافات الموضع الديناميكية، وإزاحة الدفع المحورية في المواقع التي قد تدمر فيها المخاطر البيئية كبلات المستشعر المكشوفة على الفور.

ينشر مديرو الموثوقية نظام حاوية PROXPAC المتكامل هذا عبر تصميمات أجهزة مراقبة التوربينات (TSI) لحماية أصول المصنع المتبقية عالية التعرض، بما في ذلك مراوح السحب المستحثة، وعلب تروس أبراج التبريد، ومضخات العمليات الكبيرة، والتوربينات المائية المساعدة. تعمل حاوية الألومنيوم المتكاملة كقبو مادي، حيث تعزل المكونات الإلكترونية الداخلية عن الغبار المحمول في الهواء عالي السرعة، وغسيل البخار، والاهتزازات المحيطة. تتيح بيئة الإشارة النظيفة هذه للدائرة الداخلية بث بيانات إزاحة تناظرية فائقة الدقة مباشرة إلى شبكات سلامة الآلات الآلية وتشابك الطوارئ بنظام التحكم الموزع (DCS)، مما يؤدي إلى إغلاق فوري قبل حدوث أعطال هيكلية أو كروية كارثية.

فك شفرة رمز الخيار المعماري

330881 [قاعدة التجميع المتكاملة PROXPAC XL]

تحدد عائلة الأجهزة الهيكلية كحزمة محول تقارب شاملة تتميز بحاوية ميدانية متكاملة مع وحدة Proximitor 3300 XL مدمجة وآلية مسبار قابلة للتعديل.

-28 [طرف المسبار ونوع الخيط]

يحدد مسبار تقارب 3300 XL 8 مم متكاملًا بخيوط UNF قياسية إمبراطورية 3/8-24، مما يؤسس دقة تتبع خطية اسمية تبلغ 200 mV/mil.

-09 [طول محول التباعد في الحاوية]

يحدد طولًا إجماليًا يبلغ 9.0 بوصات لكم محول التباعد الهيكلي، والذي يربط المسافة بين محور تثبيت الغلاف الخارجي وسطح الهدف الداخلي للآلات.

-123 [العمق الكلي لاختراق كم المسبار]

يؤسس مقياس عمق اختراق كم المسبار القابل للتعديل بمقدار 12.3 بوصة، مما يسمح بتغيرات محاذاة دقيقة لعبور أغطية الزيت الداخلية العميقة أو تجاويف الآلات الهيكلية.

-03 [توصيل تركيب محوري داخلي]

يزود تصميم الكابلات المتكامل بتركيب مجرى مرن من الفولاذ المقاوم للصدأ، ويوجه خط مسبار الرصاص الداخلي بأمان داخل الهيكل دون خطر التجعيد الهيكلي أو تلوث السوائل.

-02 [شهادة نظام المناطق الخطرة]

يحمل موافقات سلامة كهربائية معتمدة من ATEX وIECEx وشمال أمريكا المنطقة 2/القسم 2، مما يضمن تتبعًا مستمرًا خالٍ من الاشتعال داخل بيئات معالجة المصانع المتقلبة.

قياس الأجهزة والتقييمات التشغيلية

مواصفات النظام المعتمدة

بروتوكولات المحاذاة الميدانية والمعايرة الميكانيكية

يجب على المتخصصين في أجهزة القياس الميدانية ضبط مسافة الفجوة الميكانيكية بدقة باستخدام آلية الضبط الخارجية المتكاملة لنظام PROXPAC XL. قم بفك الطوق القفل الخارجي وقم بربط مجموعة كم المسبار إلى الداخل مع مراقبة جهد التيار المستمر عند منفذ تشخيص BNC الخارجي المتكامل. أدر الكم حتى يقرأ الفولتميتر الرقمي -10.0 VDC، مما يؤمن طرف المستشعر بالضبط في مركز مجال التتبع الخطي المعاير الذي يبلغ 2.0 مم.

أحكم ربط طوق قفل المحول الرئيسي إلى حد عزم الدوران المحدد لمنع الكم من التحرك أثناء دورات اهتزاز الماكينة عالية السرعة. قم بتوجيه جميع الأسلاك الخارجية للنظام، مثل حلقة الطاقة والإشارة ثلاثية الأسلاك، من خلال قنوات ثقيلة ومقاومة للسوائل متصلة مباشرة بمدخلات الإسكان المزدوجة 3/4-NPT. قم بتوصيل طرف تأريض الغلاف الداخلي بشبكة تأريض أجهزة المصنع الخاصة بك باستخدام سلك نحاسي مخصص منخفض المعاوقة لحماية الدائرة الداخلية من الضوضاء الكهرومغناطيسية الطفيلية.

القدرة على البقاء الهيكلي وربط شبكة الأتمتة

تستخدم حاوية الألمنيوم المصبوب شديدة التحمل من PROXPAC XL طبقة طلاء من البولي يوريثين المقاوم للمواد الكيميائية وحشوات صناعية مستمرة لمقاومة التآكل من أبخرة الأمونيا العدوانية، والهواء المالح، ورذاذ الزيت الساخن. يمنع هذا الختم دخول الرطوبة ودورات التكثيف من إتلاف لوحات دوائر 3300 XL Proximitor الداخلية على مدار سنوات من الاستخدام الميداني المستمر في الهواء الطلق.

تولد الإلكترونيات الداخلية خرج إزاحة تناظري نظيف بمقدار 200 mV/mil، وترسله عبر الأسلاك الميدانية مباشرة إلى رف مراقبة Bently Nevada 3500/42M المركزي. يعكس نظام المراقبة بيانات العمود المتزامنة هذه إلى إطار عمل Honeywell Experion PKS أو Siemens S7 PLC على مستوى المصنع عبر حلقات تناظرية مخصصة أو واجهات Modbus TCP آلية. يمنح هذا التخطيط غرفة التحكم وصولًا فوريًا إلى رحلات سلامة الماكينة وبيانات التشخيص التنبؤية العميقة في وقت واحد.

بيان الصندوق التجاري

تحتوي الحزمة الصناعية التجارية على المكونات المفصلة التالية:

(1) مجموعة محول PROXPAC XL الأصلية Bently Nevada 330881-28-09-123-03-02

(2) وحدة Proximitor داخلية 3300 XL مثبتة مسبقًا وخط مسبار 8 مم مطابق

(3) مجموعة حشيات شفة التثبيت الخارجية الكاملة مع أجهزة التثبيت

(4) بطاقة تتبع المواد وشهادة معايرة حلقة فيزيائية فردية

أمان الشحن الممتاز والتوزيع السريع

يقوم مركزنا اللوجستي الدولي بمعالجة وإرسال جميع الطلبات الصناعية المعتمدة في غضون 2-7 أيام بعد تأكيد تفاصيل الدفع. نوجه جميع مكونات الأصول الهامة عبر شركات الشحن العالمية السريعة، بما في ذلك DHL وFedEx وUPS، لضمان تسليم سريع وقابل للتتبع بالكامل ومؤمن إلى موقع مصنعك.

يغلف مستودعنا كل مجموعة PROXPAC الثقيلة داخل صفائح تغليف صناعية ثقيلة مضادة للكهرباء الساكنة قبل تثبيتها في حشوات رغوية مخصصة لامتصاص الصدمات. توفر عملية التعبئة الصارمة هذه حماية كاملة ضد التفريغ الكهروستاتيكي، والسقوط الشديد أثناء النقل، ودخول الرطوبة المحيطة على طول طرق الشحن الدولية.

تشخيصات حقل تجميع المحولات

س1: ما هي مشكلة التثبيت المحددة التي يحلها غلاف PROXPAC XL المتكامل مقارنة بإعداد مسبار تقارب قياسي؟

ج1: تحل مجموعة PROXPAC XL مشكلات الحماية الميدانية في البيئات القاسية الخارجية أو الرطبة حيث تواجه مسابير التقارب المستقلة وكابلات التمديد أعطالًا سريعة بسبب دخول السوائل أو التأثير المادي. من خلال إحاطة وصلة المسبار، وكابل التمديد، ودائرة Proximitor داخل غلاف ألومنيوم واحد بتصنيف IP66 NEMA 4X، فإنه يلغي الحاجة إلى صناديق وصلات خارجية منفصلة وتشغيل كابلات مدرعة طويلة عبر إطار الآلة المفتوح.

س2: كيف يعمل تعديل عمق تتبع المسبار الداخلي دون إزالة الغلاف؟

ج2: يستخدم غلاف PROXPAC محولًا متخصصًا قابلًا للتعديل ومجموعة كم (-123 خيار العمق). يقوم الفنيون بفك صمولة الضغط الخارجية على جسم الغلاف، مما يسمح لمجموعة كم المسبار الداخلية بأكملها بالانزلاق بسلاسة على طول محورها. يتيح ذلك لطواقم العمل الميدانية ضبط جهد الفجوة الدقيق من خلال آلية الضبط الخارجية للغلاف قبل تثبيته بشكل دائم.

س3: هل يمكنني استبدال لوحة مستشعر Proximitor الداخلية بوحدة Proximitor 3300 XL مستقلة قياسية؟

ج3: نعم، تستخدم دائرة الاستشعار الداخلية تكوين لوحة Proximitor 3300 XL قياسيًا، ولكن يجب أن تتطابق مع معلمات ضبط الحلقة والطول المحددة لخط المسبار المتكامل (عادةً نظام مضبوط بطول 5.0 أمتار أو 9.0 أمتار). عند استبدال اللوحة، تأكد من نقل الوحدة بإحكام إلى لوحة التثبيت الداخلية وتحقق من أن جميع توصيلات أسلاك كتلة الأطراف تتطابق مع التصميم الأصلي.

س4: ما هو وضع الفشل الذي تشير إليه إشارة 0 VDC موجبة ثابتة عند كتلة الأطراف الداخلية؟

ج4: تشير إشارة 0 VDC ثابتة على خط الإخراج إلى فقدان كامل لجهد الإمداد -24 VDC إلى Proximitor الداخلي أو ماس كهربائي مباشر إلى الأرض على طول خط الأسلاك الميدانية. تحقق من بطاقات إخراج مصدر الطاقة في رف المراقبة عن بعد، وافحص توصيلات كتلة الأطراف داخل غلاف PROXPAC بحثًا عن أسلاك مفكوكة، واختبر مقاومة عزل كابل الحقل.
