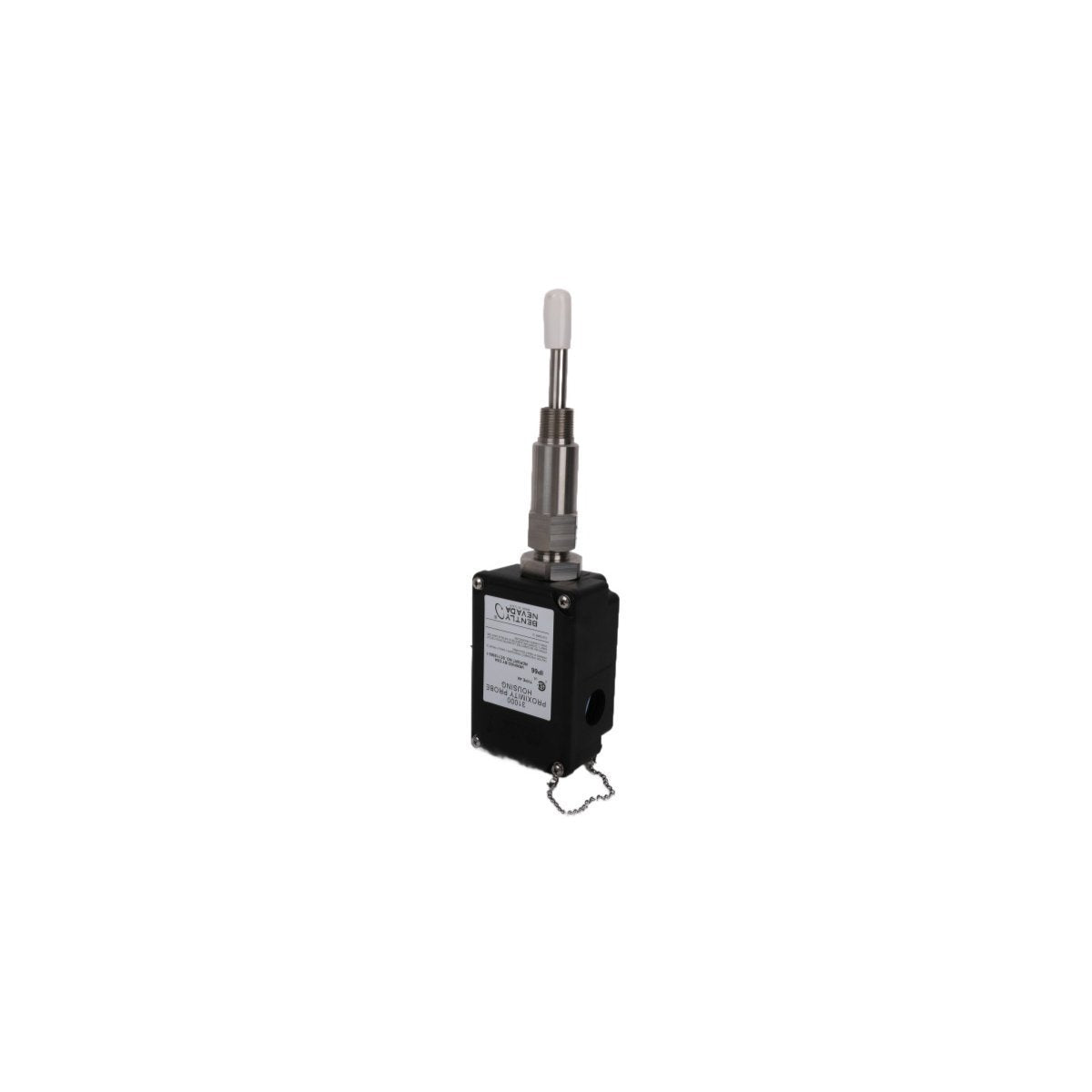

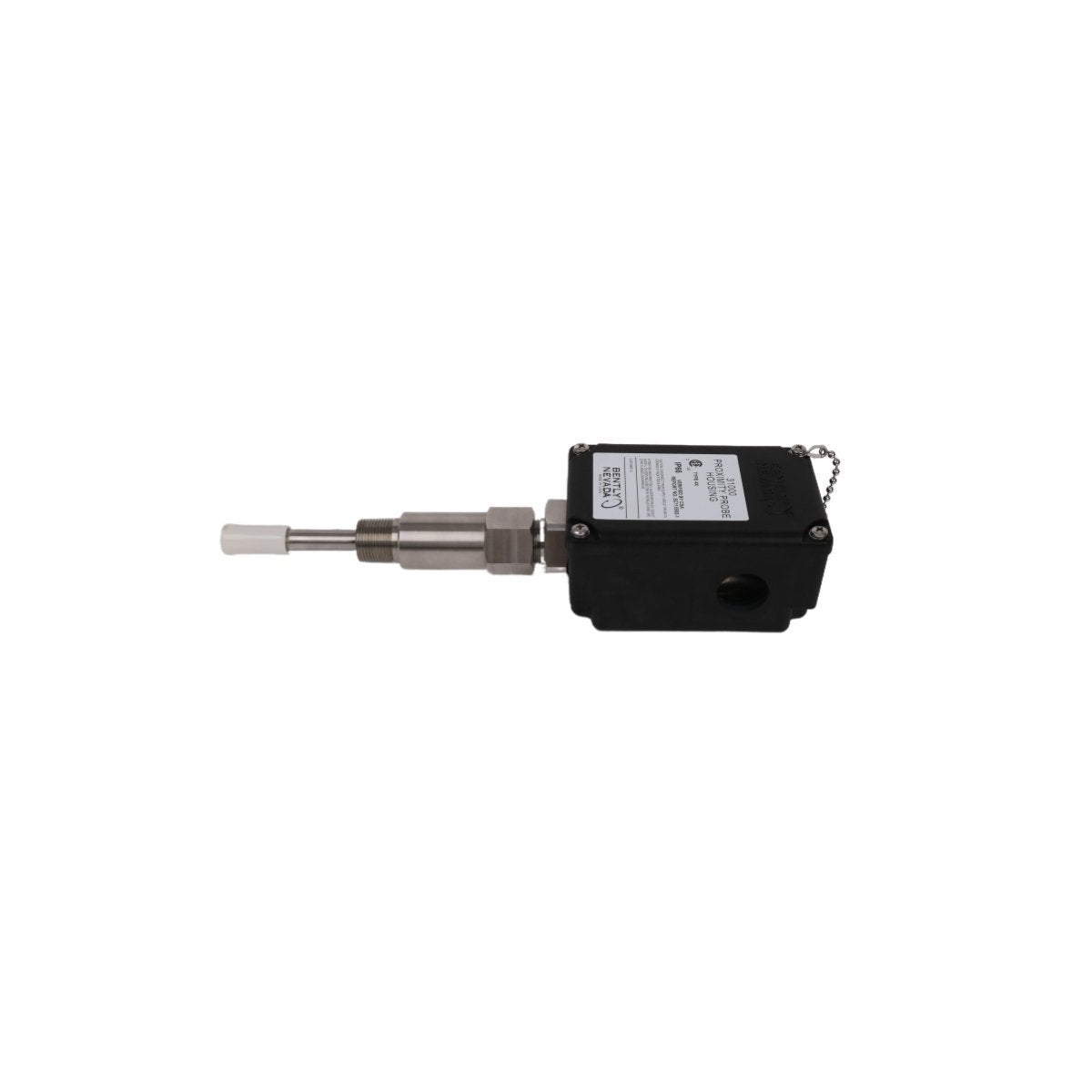

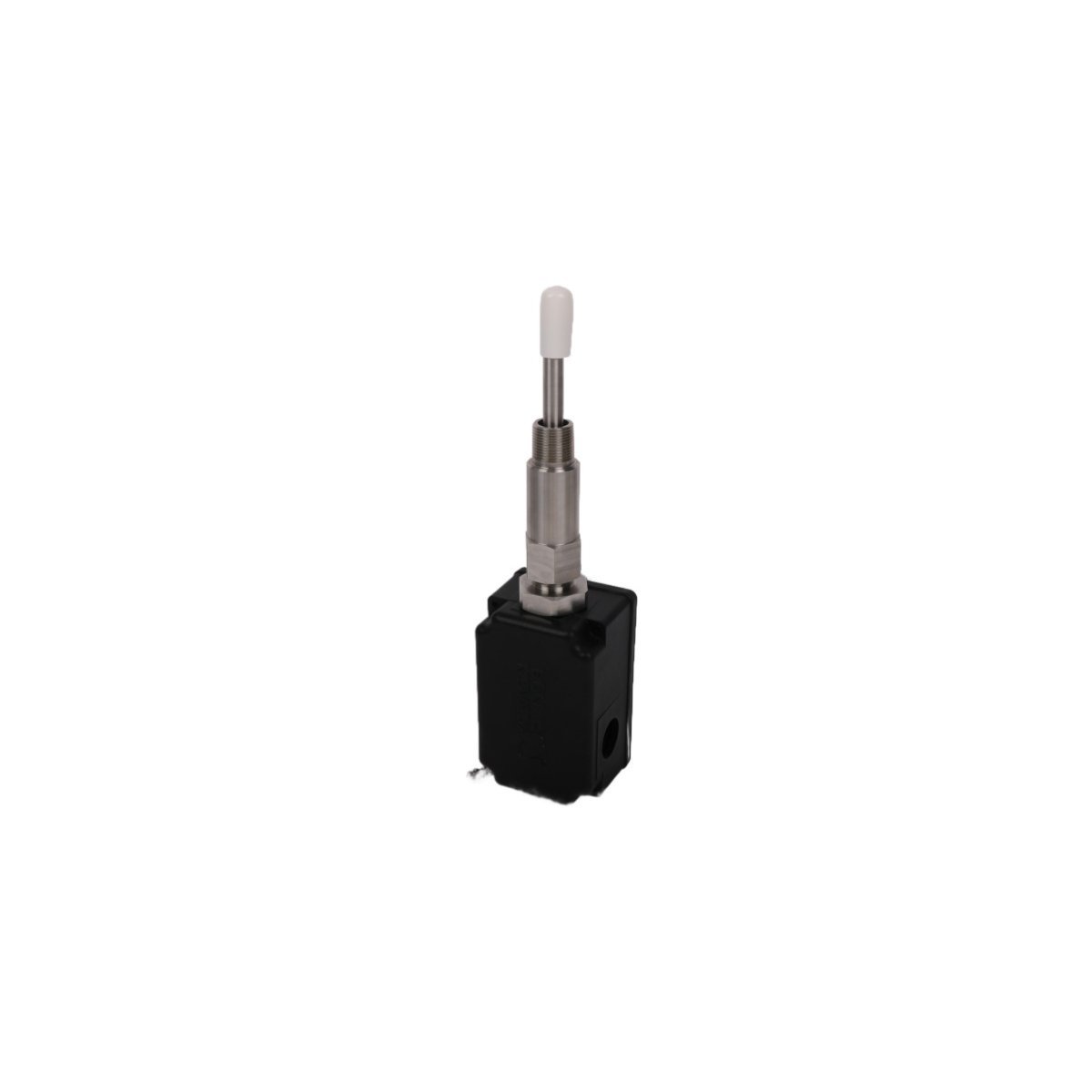

تم تكوين Bently Nevada 330881-28-04-70-03-02 (محول التقارب 330881) لمراقبة دقيقة لموضع العمود في الآلات الدوارة، ويوفر تنفيذًا فيزيائيًا مباشرًا لاستشعار الإزاحة. تسهل الأجهزة اقتران تيار إيدي لتحويل حركة العمود المحورية أو الشعاعية إلى إشارة كهربائية متناسبة، تعمل كعنصر استشعار أساسي لأدوات حماية الآلة.

مواصفات الأجهزة

مراقبة الميكانيكية وخصائص TSI

يعتمد نظام المحول 330881 على قياس مستشعر تيار إيدي الثابت لضمان خرج خطي نسبيًا لفجوة الهدف. يتطلب التثبيت الصحيح التحقق من صحة جهد الفجوة، حيث تمثل الأهداف النموذجية لـ -10 VDC النطاق التشغيلي الخطي للمستشعر. تتطلب مراقبة ديناميكيات الدوار توجيهًا صحيحًا للمستشعر لمنع تلف الإشارة؛ علاوة على ذلك، في التركيبات متعددة القنوات، يجب على المستخدمين استخدام تقنيات فعالة لكبح التداخل عن طريق الحفاظ على تباعد فيزيائي مناسب بين المجسات وضمان تعديل تردد مميز لإشارات الحامل لتجنب تداخل تردد النبض.

مواصفات عزم ربط صامولة قفل المستشعر

للحفاظ على وضع مستقر للمستشعر ومنع الانجراف الميكانيكي أو الارتخاء الناتج عن الاهتزاز، اتبع إرشادات عزم الدوران التالية لمجسات سلسلة Bently Nevada 3300 XL:

• التثبيت القياسي (صامولة التثبيت):

• للمجسات ذات الخيط 3/8-24: شد صامولة القفل إلى 5.6 نيوتن متر (50 رطل بوصة).

• للمجسات ذات الخيط 1/4-28: شد صامولة القفل إلى 1.7 نيوتن متر (15 رطل بوصة).

• إجراء التثبيت:

• تأكد من أن خيوط المجس نظيفة وخالية من الأوساخ.

• استخدم مفتاح عزم معاير لمنع تجريد الخيوط أو تشقق غطاء المجس.

• تجنب استخدام مركبات قفل الخيوط (مثل Loctite) ما لم تتم الموافقة عليها صراحة، حيث يمكن أن تتداخل مع التأريض والإزالة المستقبلية.

• بمجرد تحقيق الفجوة المطلوبة، شد صامولة القفل مع تثبيت جسم المجس لمنع المجس من الدوران وتغيير إعداد الفجوة أثناء عملية الشد.

إرشادات التثبيت الميداني

• وضع المسبار: تأكد من تثبيت طرف المسبار ضمن نطاق التشغيل الخطي بالنسبة للهدف العمودي؛ تحقق من ذلك عن طريق قياس جهد الفجوة.

• الكابلات: استخدم فقط كابلات محورية معتمدة من Bently Nevada للحفاظ على مطابقة معاوقة النظام؛ تجنب الإجهاد الزائد للكابل أو نصف قطر الانحناء الضيق.

• التأريض: حافظ على نقطة مرجعية واحدة لنظام المحول لمنع حلقات التأريض التي تولد ضوضاء في دائرة مراقبة الاهتزاز.

• البيئة: قم بحماية جميع الموصلات من الرطوبة والحطام الموصل، والذي يمكن أن يولد سعة طفيلية ويغير خرج المحول.

معلومات الطلب

• محتويات العبوة: مسبار محول تقارب واحد (1) 330881.

• الوثائق: تتضمن شهادة معايرة قياسية ووثائق التثبيت.

• التوافق: يجب إقرانه بمستشعر Proximitor 3300 XL متوافق لمعايرة النظام بالكامل.

الأسئلة الشائعة

س: ما أهمية الهدف -10 VDC لجهد الفجوة؟

ج: يتوافق الهدف -10 VDC مع مركز النطاق الخطي لمحول تيار إيدي؛ التشغيل خارج هذا النطاق يمكن أن يؤدي إلى قص الإشارة أو استجابة خرج غير خطية.

س: كيف يمكنني تقليل التداخل بين المجسات المتجاورة؟

ج: يتم تقليل التداخل عن طريق الحفاظ على مسافة فصل فيزيائية دنيا بين أطراف المجسات، كما هو محدد في دليل التثبيت، أو عن طريق اختيار مجسات بترددات حاملة مختلفة إذا كانت متاحة.

س: هل يمكن تقصير كابل المسبار في الموقع؟

ج: لا، يتم معايرة الطول الكلي للنظام كمجموعة (المسبار، كابل التمديد، ومستشعر Proximitor)؛ تغيير طول الكابل سيغير تردد الرنين ويلغي معايرة النظام.
