معلومات استخباراتية حاسمة عن إزاحة الآلات

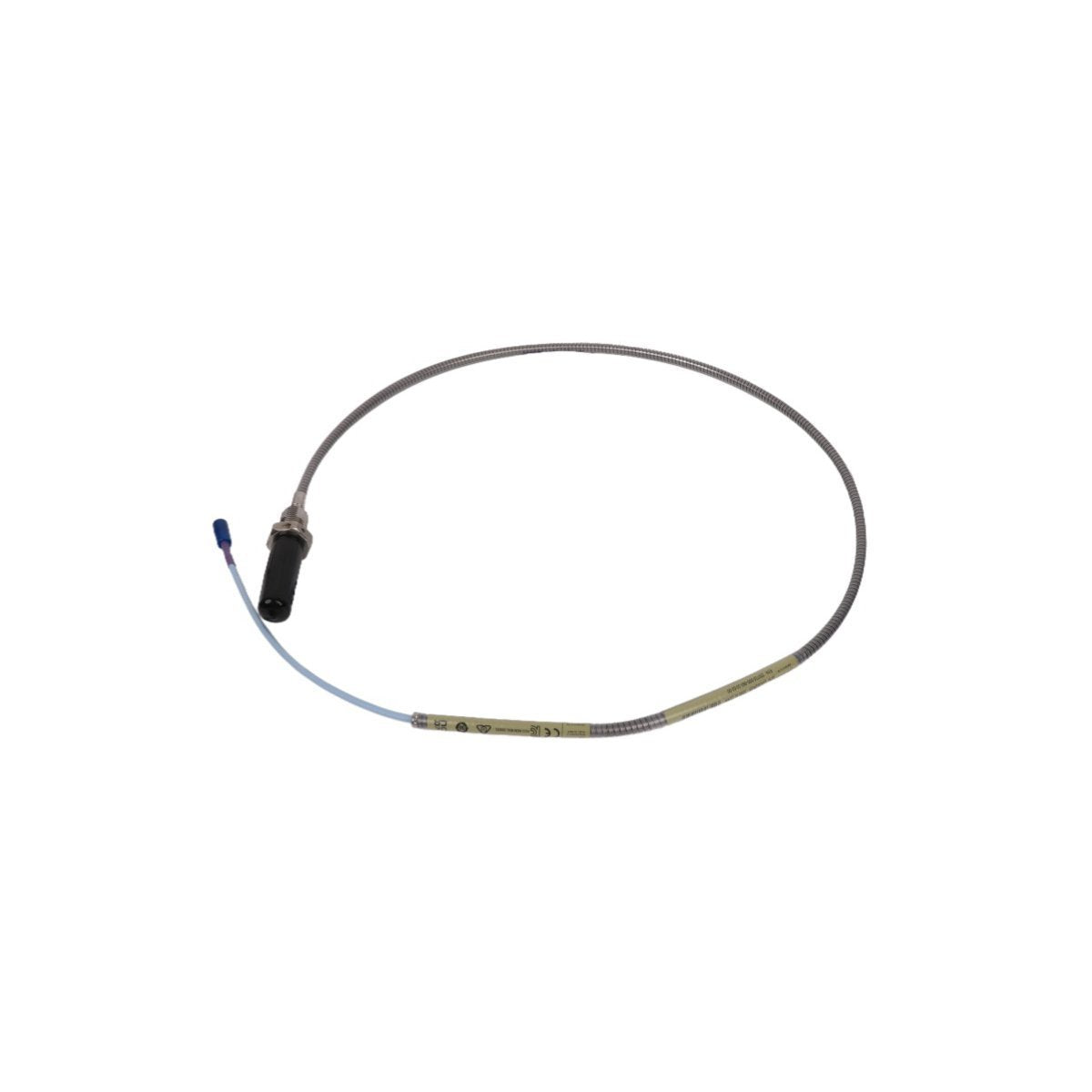

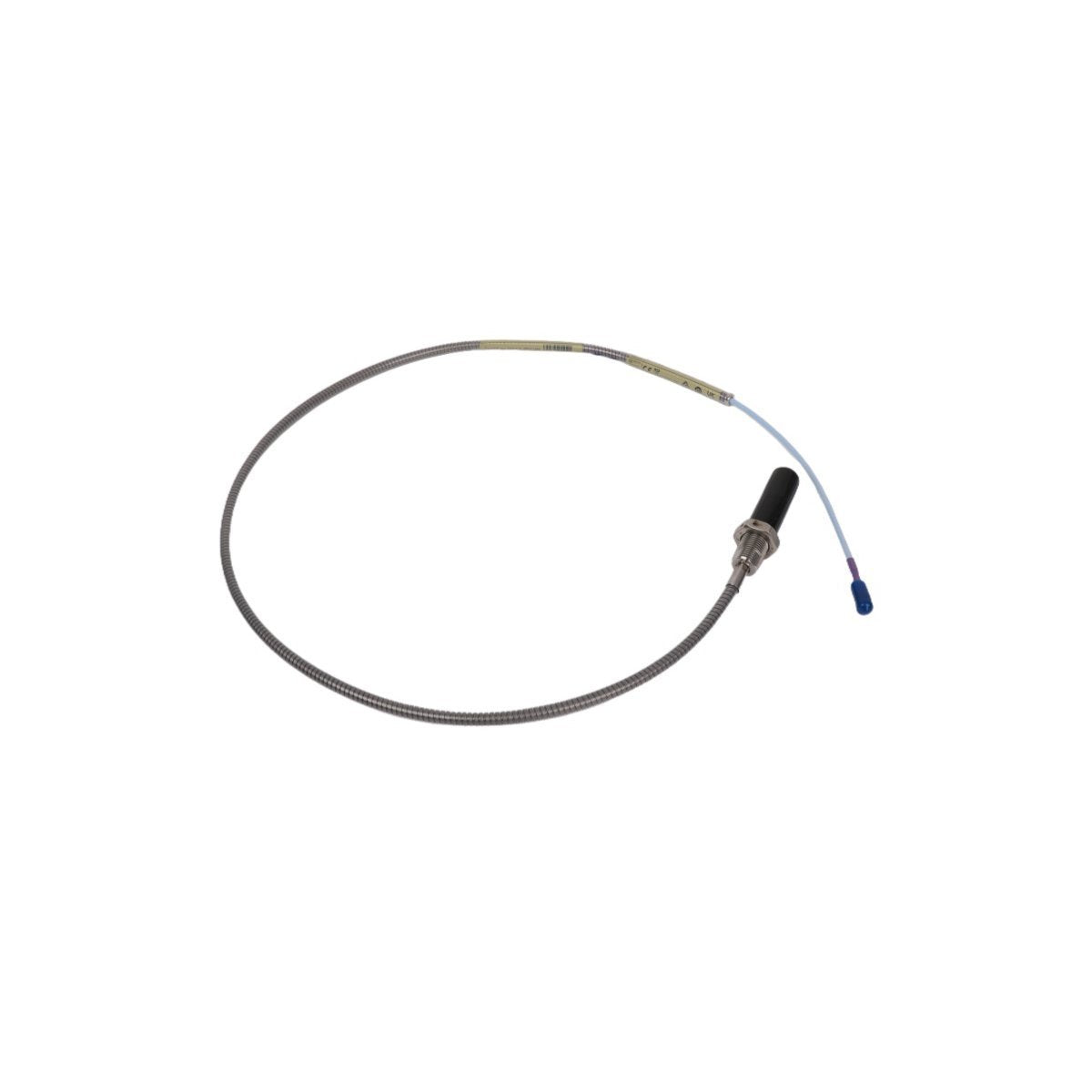

يوفر مسبار التقارب (Proximity Probe) من Bently Nevada طراز 330710-004-054-50-02-00 بقياس 11 مم نطاقًا خطيًا ممتدًا ضروريًا لمراقبة الآلات الدوارة واسعة النطاق حيث لا تكون مجسات 8 مم القياسية كافية. تم تحسين نظام المحول 11 مم هذا خصيصًا لوضع الدفع المحوري والاهتزاز الشعاعي في التوربينات البخارية والضواغط الكبيرة والمولدات شديدة التحمل، ويوفر نافذة قياس أوسع بكثير. تكمن قيمته الأساسية في قدرته على توفير بيانات إزاحة دقيقة وغير متصلة حتى في البيئات التي تتميز بالتمدد الحراري الشديد أو الانحرافات الكبيرة في العمود. من خلال ضمان نقل إشارة عالي الدقة إلى رف المراقبة Bently Nevada 3500، يعمل هذا المسبار كمكون حيوي للإنذار المبكر، مما يمنع الفشل الميكانيكي الكارثي ويدعم منطق الإغلاق الطارئ التلقائي (ESD) داخل بيئات DCS الحديثة.

منطق اللاحقة والمعايير الفنية

330710 - مسبار التقارب 3300 XL 11 مم

يحدد رأس المستشعر عالي الأداء مقاس 11 مم والمصمم لنطاق خطي ممتد يبلغ 4.0 مم (160 ميل)، ويستخدم جسمًا ملولبًا من نوع 1/2-20 UNF.

004 - الطول غير الملولب

يحدد طولًا غير ملولب يبلغ 0.4 بوصة (10.2 مم). يسمح هذا بمتطلبات عمق تركيب محددة في مبيتات المحامل حيث يكون هناك حاجة إلى ساق ناعمة جزئية.

054 - الطول الكلي للحالة

يشير إلى طول علبة ملولبة إجمالي يبلغ 5.4 بوصة (137.2 مم). يوفر هذا التكوين ذو الجسم الطويل وصولاً واسعًا للتركيب في الآبار العميقة أو التركيبات عبر الأغلفة.

50 - خيار الطول الكلي

يحدد طولًا كهربائيًا إجماليًا يبلغ 5.0 متر (16.4 قدم). يتم معايرة هذا المسبار كوحدة كاملة تتصل مباشرة بمستشعر Proximitor بطول 5.0 متر دون الحاجة إلى كابلات تمديد إضافية.

02 - خيار الموصل والكابل

مزود بموصل ClickLoc محوري مصغر وكابل قياسي. تضمن آلية ClickLoc رابطًا كهربائيًا عالي التكامل ومقاومًا للرطوبة يقاوم الارتخاء تحت اهتزاز الآلات الشديد.

00 - موافقة الوكالة

موافقة قياسية للاستخدام في الأماكن غير الخطرة أو عمليات النشر الصناعية للأغراض العامة حيث لا تكون شهادات مقاومة الانفجار إلزامية.

مواصفات الأداء والأبعاد

التركيب الاستراتيجي والقياس

يتطلب ضبط مسبار 11 مم دقة للاستفادة من نطاقه الخطي الكامل البالغ 160 ميلًا. يجب على مهندسي الميدان استخدام مقياس جهد رقمي لمراقبة خرج Proximitor؛ قم بضبط المسبار حتى يقرأ جهد الانحياز حوالي -10 فولت تيار مستمر، مما يمثل مركز المنطقة الخطية. نظرًا لطول الغلاف البالغ 5.4 بوصة، تأكد من تثبيت المسبار بإحكام باستخدام الصامولة المرفقة لمنع الانجراف الميكانيكي الناتج عن الدورات الحرارية. حافظ دائمًا على نصف قطر انحناء لا يقل عن 25.4 مم (1.0 بوصة) للكابل المحوري لمنع إجهاد الموصل الداخلي، وتأكد من أن نقطة اتصال الموصل تظل نظيفة وخالية من الزيت لتجنب ضعف الإشارة.

مزايا هندسية في البيئات القاسية

يتفوق طراز 330710-004-054-50-02-00 في بيئات البخار عالية الحرارة حيث تعد المقاومة الكيميائية ضرورية. طرف المسبار، المصنوع من كبريتيد البوليفينيل (PPS) المتقدم، يقاوم التآكل ودخول السوائل، ويحافظ على استقرار المعايرة حتى في أجواء الضباب الزيتي المضغوط. يتكامل هذا المستشعر بسلاسة مع وحدات Bently Nevada 3500/40M أو 3500/42M، مما يوفر تدفق بيانات قويًا لأجهزة إشراف التوربينات (TSI). تجعله قدرته على المدى الممتد الخيار المفضل لمراقبة أطواق الدفع في التوربينات الكبيرة للمرافق، حيث قد تخرج المجسات الأصغر عن النطاق أثناء عابرات بدء التشغيل.

معايير التوريد والخدمات اللوجستية

وقت التسليم: 3-5 أيام عند الانتهاء من الدفع، عن طريق DHL/FEDEX/UPS.

نقوم بشحن جميع مجسات 11 مم في عبوات صناعية مضادة للكهرباء الساكنة. تتميز كل وحدة بغطاء طرف واقي وأغطية للموصلات لضمان الحفاظ على سلامة الإشارة المعايرة في المصنع من منشأتنا إلى موقع المصنع الخاص بك.

الأسئلة الشائعة الفنية الميدانية

س1: لماذا نستخدم مسبار 11 مم بدلاً من الإصدار القياسي 8 مم؟

ج1: يوفر مسبار 11 مم ضعف النطاق الخطي (160 ميل مقابل 80 ميل). هذا أمر بالغ الأهمية لمراقبة الوضع المحوري على الأعمدة الكبيرة حيث يمكن أن تتجاوز الحركة حدود قياس مستشعر 8 مم.

س2: هل يتطلب هذا المسبار بطول 5.0 متر كابل تمديد منفصل؟

ج2: لا. تشير اللاحقة "50" إلى أن هذا هو نظام بطول إجمالي 5.0 متر. يجب توصيله مباشرة بمستشعر Proximitor بطول 5.0 متر للحفاظ على السعة والمعايرة الصحيحة للنظام.

س3: هل تختلف حساسية مسبار 11 مم؟

ج3: نعم. تتميز أنظمة 11 مم القياسية بحساسية تبلغ 100 مللي فولت/ميل (3.94 فولت/مم)، بينما تعمل أنظمة 8 مم عادةً عند 200 مللي فولت/ميل. تأكد من تكوين برنامج جهاز المراقبة 3500 الخاص بك لعامل قياس 11 مم الصحيح.
