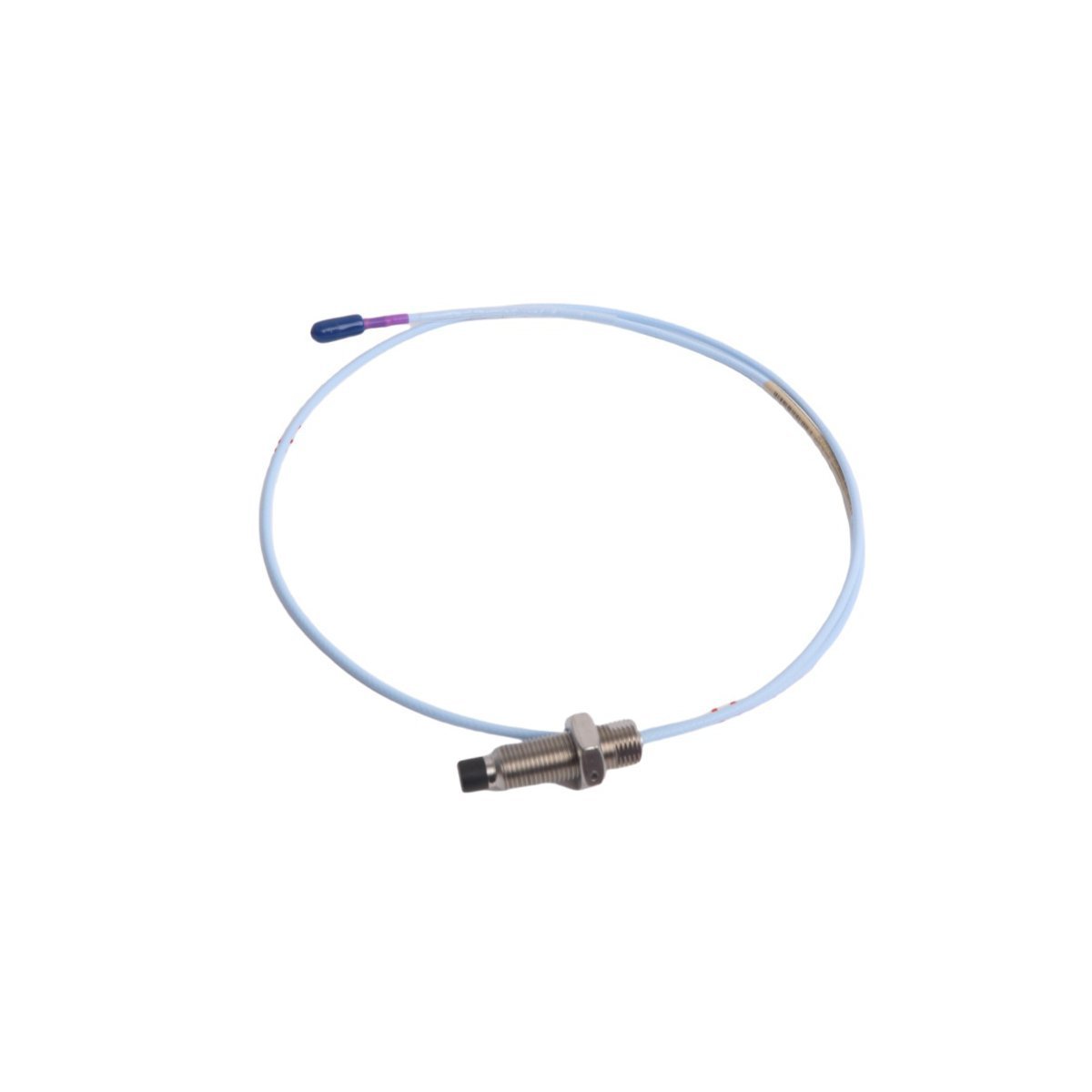

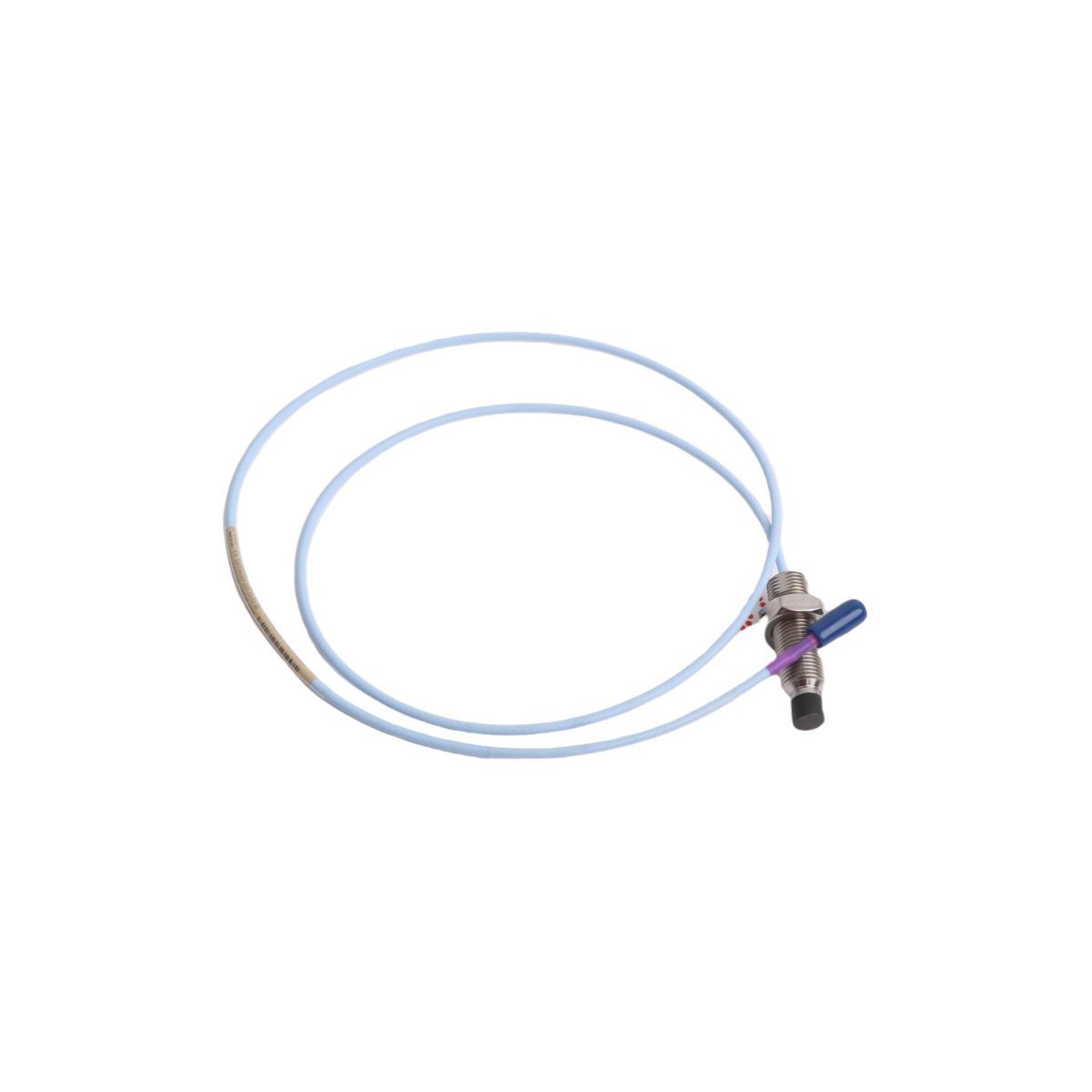

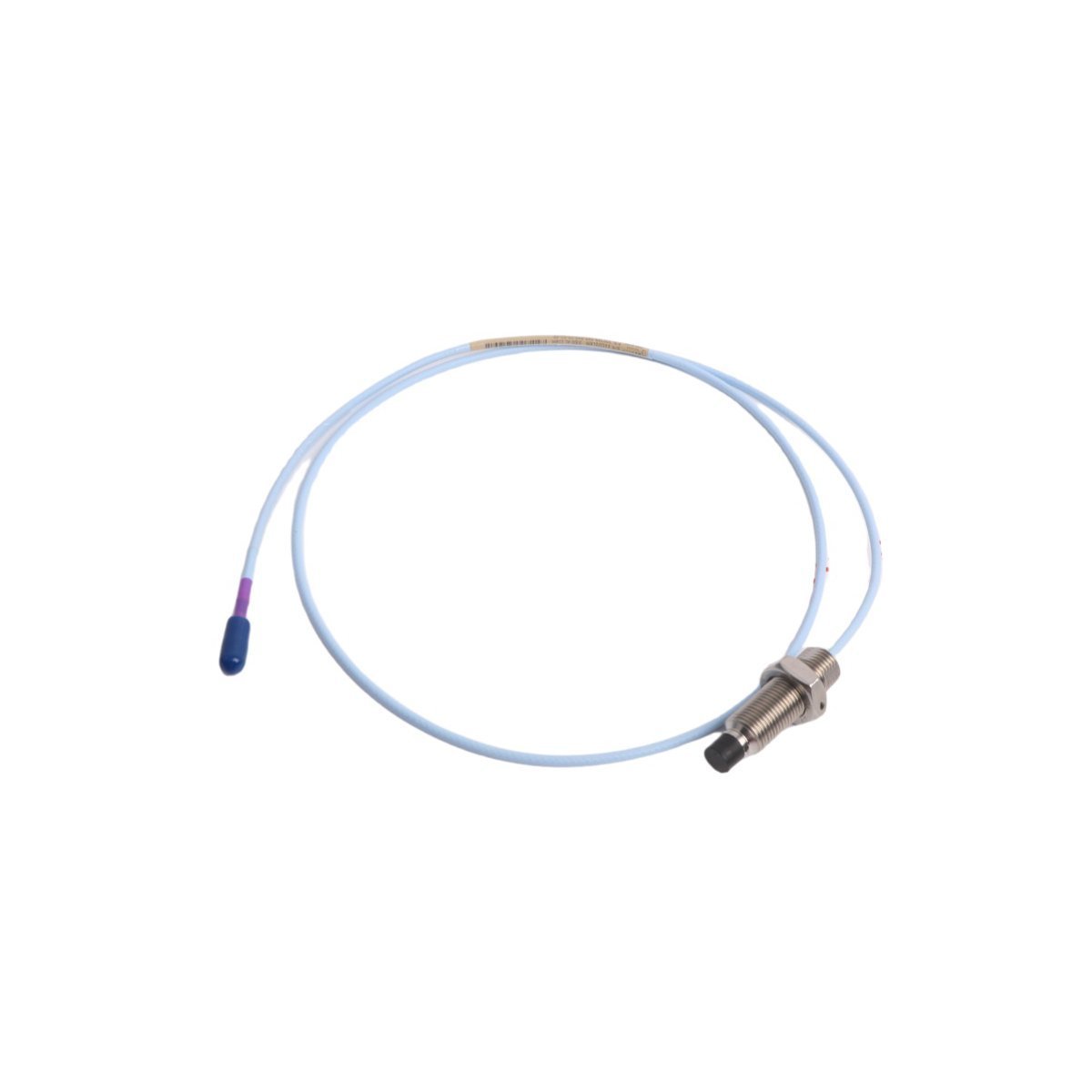

تم تكوين المجس Bently Nevada 330709-000-050-10-12-05 (مجسات التقارب 330709) لقياسات إزاحة العمود والاهتزازات بدون تلامس في حلقات حماية الماكينات، ويوفر تنفيذًا فيزيائيًا/كهربائيًا مباشرًا.

ترميز خيارات اللاحقة

• 330709: مجس تقارب 3300 XL بحجم 11 مم، سن 1/2-20 UNF، بدون درع

• -000: طول غير مسنن (0.0 بوصة)

• -050: طول الهيكل الإجمالي (5.0 بوصة)

• -10: الطول الكلي (1.0 متر / 3.3 قدم)

• -12: موصل ClickLoc محوري مصغر، غلاف مقاوم للسوائل

• -05: موافقات متعددة للمناطق الخطرة والوكالات البحرية

المعايير الميكانيكية والكهربائية

ديناميكيات الدوار والتحقق من جهد الفجوة

يستخدم مسبار 3300 XL بحجم 11 مم مقياس تيار دوامي عالي التردد لقياس نطاقات إزاحة موسعة تحت ديناميكيات دوار متغيرة. نظرًا لقطر الطرف الأكبر البالغ 11 مم، توفر هذه الأجهزة ضعف المدى الخطي للمجسات القياسية بحجم 8 مم. أثناء التثبيت الفعلي، يجب على فنيي الميدان إجراء التحقق من جهد الفجوة. يجب ربط المجس ميكانيكيًا في موضعه حتى يصل جهد التحيز DC عند خرج مستشعر Proximitor إلى قيمة مستهدفة تبلغ -10.0 VDC. يؤكد هذا الخط الأساسي الكهربائي أن المجس في الموضع الهندسي الأوسط لمغلف معايرته الخطية 4.0 مم، مما يحسن الحلقة لمعلمات الدفع المحوري طويلة الشوط أو انحرافات الاهتزاز الشعاعي الكبيرة.

مخزون حزمة الشحن

• 1 × مجس تقارب Bently Nevada 330709-000-050-10-12-05

• 2 × صواميل قفل سداسية 1/2-20 UNF

• 1 × غطاء واقٍ لموصل محوري من السيليكون

• 1 × حزمة شهادة معايرة فيزيائية من المصنع

إرشادات التثبيت الميداني

المحاذاة الميكانيكية الصحيحة إلزامية لحماية مجال التيار الدوامي الموسع من التشوه. نظرًا لملف تعريف الطرف البالغ 11 مم، يتطلب المجس قطر إزالة تجويف أدنى يبلغ 25.4 مم؛ أي معدن مجاور داخل هذا الحد الأسطواني سيتسبب في تداخل الجدار الجانبي ويغير عامل المقياس من المصنع. قم بربط المجس في دعامة التثبيت أثناء استخدام مقياس متعدد رقمي لتتبع جهد فجوة التيار المستمر بنشاط. بمجرد التحقق من الهدف الأساسي -10.0 VDC، قم بتثبيت صواميل القفل لمنع التحولات الناتجة عن اهتزاز الماكينة عالي السعة. قم بربط موصل ClickLoc المحوري المصغر يدويًا حتى يؤكد النقر الميكانيكي على الارتباط، ثم قم بتحريك الغلاف المقاوم للسوائل فوق الوصلة. قم بتوجيه سلك المجس بطول 1.0 متر عبر قناة حماية مؤرضة، مع الالتزام بحد أدنى لنصف قطر الانحناء يبلغ 25.4 مم.

اللوجستيات وبيانات الإرسال

وقت التسليم: 2-7 أيام عند الانتهاء من الدفع، مع تنفيذ جميع الشحنات عبر شركات النقل الجوي الممتازة DHL/FEDEX/UPS. يتم تغليف الأجهزة داخل عبوات صناعية مخصصة مضادة للكهرباء الساكنة. يشمل ذلك أكياسًا محكمة الغلق مضادة للرطوبة ESD وبطانات رغوة البولي إيثيلين عالية الكثافة المصممة خصيصًا لعزل مصفوفة الطرف السيراميكي والسلك المحوري المرن من التأثير العابر أو الضغوط الهيكلية أثناء النقل العالمي.

الأسئلة المتكررة

س: هل يمكن استخدام مجس 3300 XL بحجم 11 مم مع مستشعر Proximitor 3300 XL قياسي بحجم 8 مم؟

ج: لا. يتميز مسبار 3300 XL بحجم 11 مم بخصائص كهربائية فريدة، وعامل القياس القياسي الخاص به هو 3.94 فولت/مم (100 مللي فولت/ميل)، بينما يعمل نظام 8 مم عند 7.87 فولت/مم (200 مللي فولت/ميل). سيؤدي إقران هذا المجس بمستشعر Proximitor غير صحيح إلى إبطال حلقة المعايرة وإطلاق خطأ في النظام.

س: ما هي النتيجة إذا تم فصل موصل ClickLoc بينما لوحة المراقبة قيد التشغيل؟

ج: يؤدي فصل كابل المجس السلبي أثناء التشغيل إلى قطع فوري لحلقة التردد اللاسلكي عالية التردد في Proximitor. ينتج عن ذلك جهد تشبع دائرة مفتوحة فوري، مما يدفع القناة المطابقة في رف المراقبة 3500 إلى حالة خطأ "غير موافق"، وبالتالي منع إجراءات تعطل الماكينة الخاطئة.

س: هل يتطلب هذا المجس تأريضًا هيكليًا عند كتلة غلاف الماكينة؟

ج: لا. يتم عزل غلاف المجس كهربائيًا عن الملف الداخلي ودرع الكابل المحوري. يتم الحفاظ على عزل النظام من خلال كابل التمديد، ويجب تأريض حلقة المراقبة بأكملها حصريًا في نقطة واحدة عند مستوى تأريض أجهزة رف الشاشة لمنع ضوضاء حلقة التأريض.
