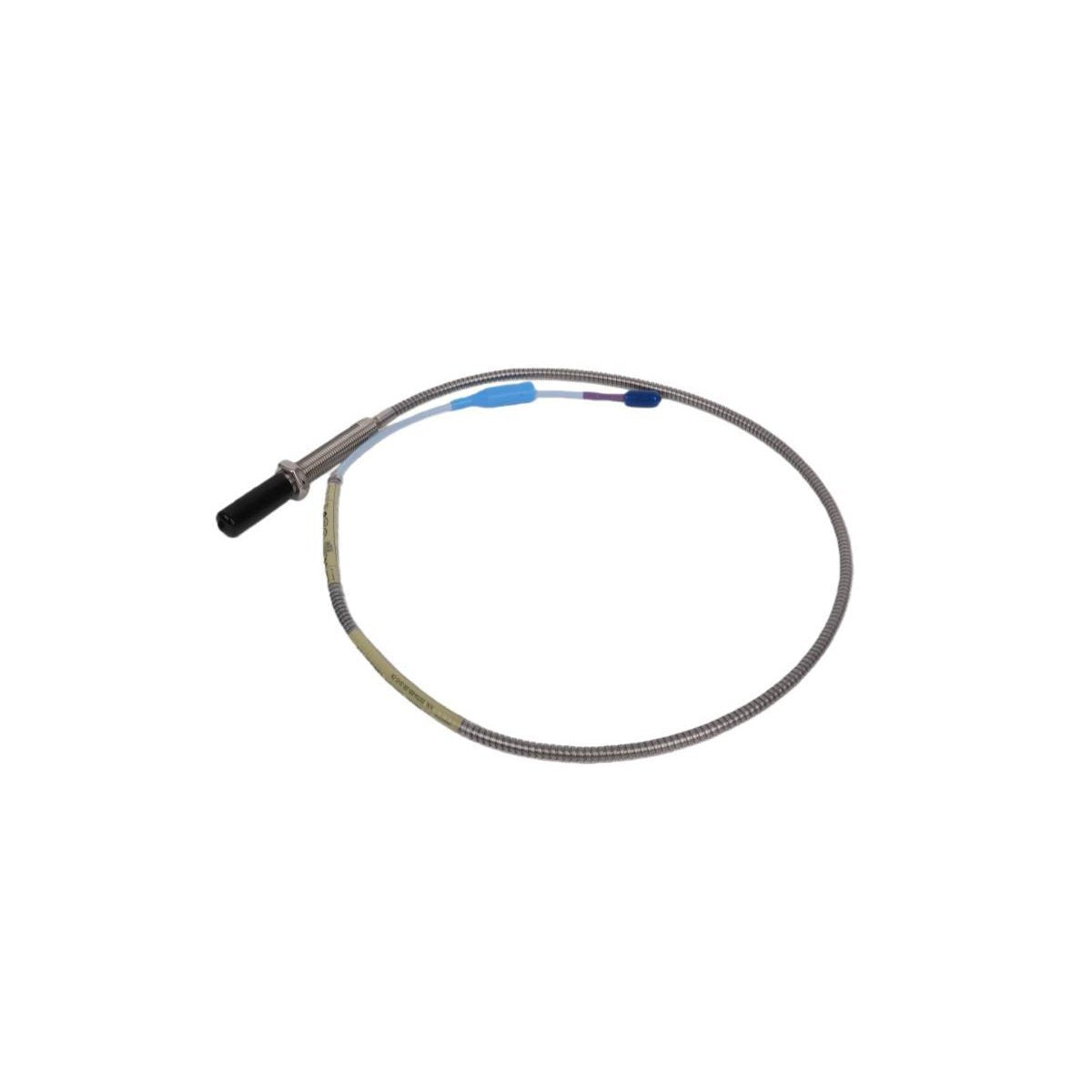

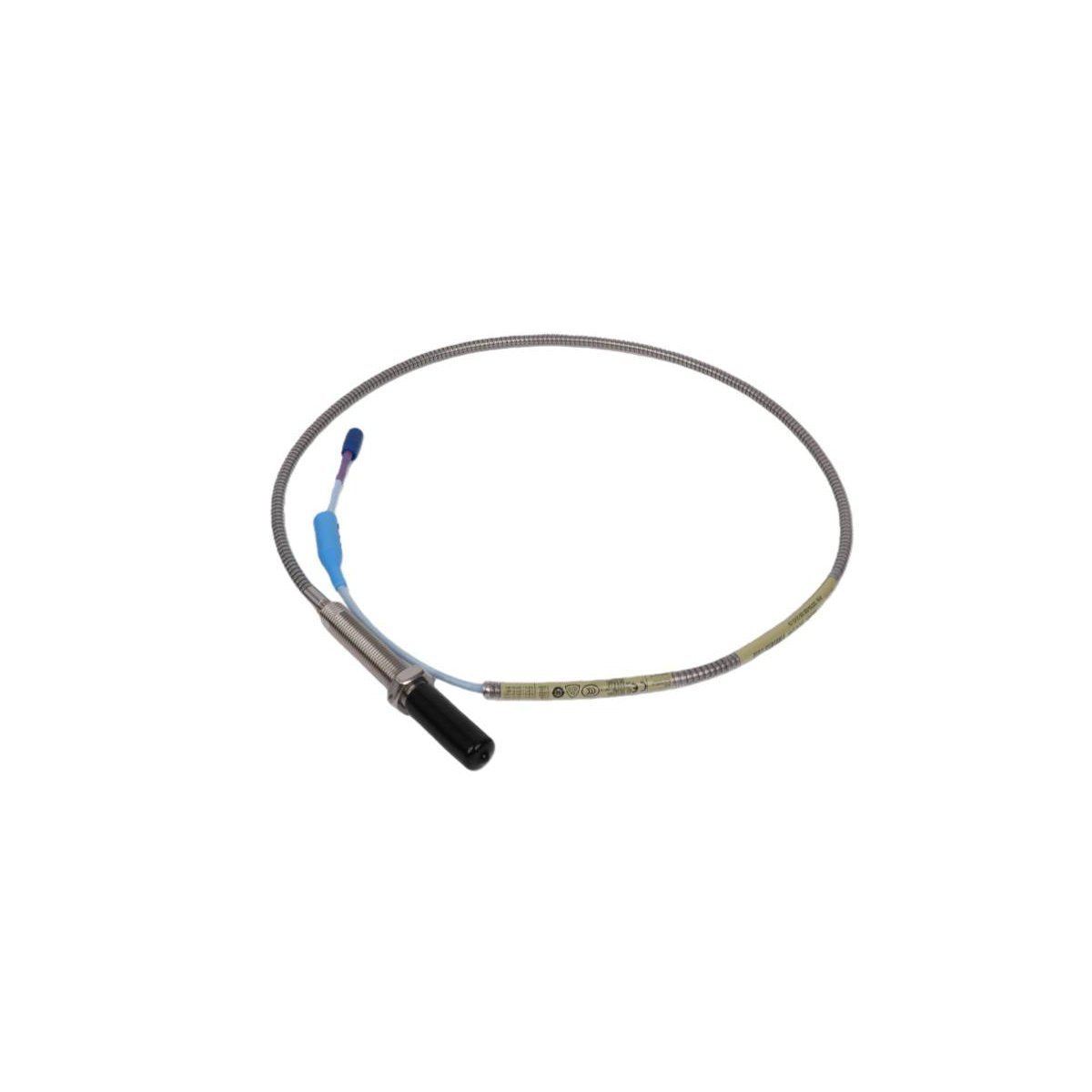

330704-000-100-10-01-RU Bently Nevada 11mm مسبار تقاربي

Bently Nevada 330704-000-100-10-01-RU 3300 XL مجس تقارب 11 ملم

Bently Nevada

Bently Nevada 330704-000-100-10-01-RU 3300 XL مجس تقارب 11 ملم

SKU: 330704-000-100-10-01-RU

متوفر في المخزون

الأبعاد: 24.0 × 18.0 × 6.0 سم
بلد المنشأ: USA
الدفع: تحويل بنكي، ويسترن يونيون
ميناء الشحن: شيامن

الفئات: بنتلي نيفادا, كل المنتجات, مسابر التقارب بنتلي نيفادا 3300 XL بحجم 11 مم, مسبار بنتلي نيفادا

العلامات : 11mm Probe, 3300 XL, 330704, Axial Displacement, BENTLY NEVADA, DCS Hardware, High-Precision 3300 XL 11 mm probe, Proximity Transducer, RU Approval, TSI, Vibration Monitoring

1 years warranty

Delivery time: 3-7 business days

Free 30 days return

If you have any questions, you are always welcome to contact us. We'll get back to you as soon as possible, withing 24 hours on weekdays.

Customer service

All questions about your order, return and delivery must be sent to our customer service team by e-mail at yourstore@yourdomain.com

Sale & Press

If you are interested in selling our products, need more information about our brand or wish to make a collaboration, please contact us at press@yourdomain.com

نظرة عامة على المنتج

يمثل Bently Nevada 330704-000-100-10-01-RU حلاً عالي الأداء لقياسات الإزاحة غير التلامسية في الآلات الدوارة واسعة النطاق. تم تصميم هذا المسبار خصيصًا كجزء من نظام 3300 XL 11mm، ويوفر نطاقًا خطيًا أوسع بكثير من المسابر القياسية مقاس 8 مم، مما يجعله الخيار المفضل لمراقبة موضع الدفع المحوري في التوربينات البخارية الضخمة والضواغط شديدة التحمل. في تطبيقات TSI (أجهزة الإشراف على التوربينات) الحاسمة، فإنه يلتقط ديناميكيات العمود الدقيقة بدقة مطلقة، ويغذي البيانات الأساسية في نظام Bently Nevada 3500 لتسهيل الكشف المبكر عن الأعطال والحماية الآلية للآلات. يتفوق هذا المسبار في البيئات التي لا يمكن المساومة فيها على استقرار المستشعر والدقة العالية لسلامة التشغيل.

مصفوفة التكوين وفك تشفير اللاحقة

يحدد رمز الطراز 330704-000-100-10-01-RU تكوينًا ميكانيكيًا وتنظيميًا دقيقًا للنشر الصناعي. تشير اللاحقة -000 إلى طول غير ملولب يبلغ 0.0 بوصة، بينما تحدد اللاحقة -100 طولًا إجماليًا للعلبة يبلغ 10.0 بوصة للتركيب العميق من خلال أغطية المحامل. يحدد التعيين -10 طول كابل مدمج يبلغ 1.0 متر (حوالي 3.3 قدم). يؤكد الخيار -01 وجود موصل محوري مصغر بدون واقيات متخصصة، وتوفر اللاحقة -RU شهادات GOST-R / TR-CU محددة للمشاريع التي تتطلب الامتثال لمعايير الاتحاد الجمركي الروسي والأوراسي.

مواصفات الأداء والمواصفات الميكانيكية

السمة	المواصفات
المصنع	Bently Nevada (Baker Hughes)
رقم الموديل	330704-000-100-10-01-RU
قطر المسبار	11 مم
النطاق الخطي	4.0 مم (160 مل)
عامل المقياس	3.94 فولت/مم (100 مللي فولت/ميل)
درجة حرارة التشغيل	-51 درجة مئوية إلى +177 درجة مئوية (-60 درجة فهرنهايت إلى +351 درجة فهرنهايت)
الطول الكلي للنظام	مُضبط لـ 5.0 أو 9.0 أمتار
الوزن (هام)	0.65 كجم
أبعاد الشحن	24.0 × 18.0 × 6.0 سم
بلد المنشأ	الولايات المتحدة الأمريكية
رمز النظام المنسق	90318090

التركيب الميداني واستراتيجية الفجوات

يتطلب تحقيق أقصى دقة باستخدام 330704-000-100-10-01-RU تعديلاً دقيقًا للفجوة خلال مرحلة التشغيل. يجب على المهندسين استخدام مقياس فولتميتر رقمي عالي المقاومة لضبط جهد الفجوة على حوالي -10.0 فولت تيار مستمر (منتصف النطاق الخطي 11 مم) مقابل هدف فولاذي 4140. حافظ على خلوص جانبي أدنى يبلغ 1.5 ضعف قطر طرف المسبار من أي أسطح معدنية لمنع تداخل تيارات الدوامة الطفيلية. لتوجيه الكابلات، تأكد من وجود نصف قطر انحناء أدنى يبلغ 25.4 مم (1.0 بوصة). يجب تأمين جميع التوصيلات المحورية لمنع التفكك الميكانيكي تحت الاهتزاز عالي التردد، والذي قد يؤدي بخلاف ذلك إلى إدخال ضوضاء إلى نظام DCS أو شاشة سلسلة 3500 .

المرونة الصناعية وتآزر الأنظمة

توفر سلسلة 3300 XL 11mm ضعف نطاق القياس للمستشعرات القياسية، مما يوفر هامش أمان كبيرًا لمراقبة الموضع المحوري على التوربينات الكبيرة. يتكامل هذا المسبار بسلاسة مع منصتي Honeywell Experion PKS و Siemens S7-1500 عبر شاشة Bently Nevada 3500/42M. يقاوم طرف المسبار المصنوع من PPS (كبريتيد البوليفينيلين) التدهور الناتج عن مواد التشحيم الاصطناعية والبخار عالي الضغط، بينما تضمن شهادة RU الامتثال التقني في الأسواق الإقليمية المتخصصة. من خلال توفير إشارة 100 mV/mil مستقرة وخطية، فإنه يدعم استراتيجيات الصيانة التنبؤية المتقدمة وحلقات حماية الآلات المتوافقة مع API 670 .

التميز اللوجستي والتنفيذي

الجدول الزمني للتسليم: تتم معالجة الطلبات وتكون جاهزة للشحن في جميع أنحاء العالم في غضون 3-5 أيام عند الانتهاء من الدفع.

شبكة الناقلين: نتعاون مع DHL و FEDEX و UPS لتوفير تسليم دولي سريع مع تتبع رقمي شامل.

الحماية الصناعية: يتم شحن كل مسبار في تغليف صناعي مضاد للكهرباء الساكنة وأكياس حاجزة للرطوبة لحماية الطرف الإلكتروني الحساس والموصلات.

ضمان الحالة: نحن نوفر حصريًا أجهزة جديدة، مختومة، وفي عبوتها الأصلية . يقوم فريقنا الهندسي بإجراء تحقق صارم من الرقم التسلسلي واختبار الاستمرارية على جميع المسابر قبل الشحن، مما يضمن موثوقية فورية عند الإخراج من الصندوق لأصولك الحيوية.

الأسئلة الشائعة حول هندسة الأنظمة

س1: لماذا نستخدم مسبارًا بحجم 11 مم بدلاً من الإصدار القياسي بحجم 8 مم؟

ج1: يوفر المسبار بحجم 11 مم نطاقًا خطيًا يبلغ 160 ميل (4.0 مم)، وهو ضعف نطاق المسبار بحجم 8 مم. هذا ضروري للآلات الكبيرة التي تحتوي على عائم محوري كبير أو عند القياس عبر أغطية سميكة.

س2: ما أهمية اللاحقة -RU؟

ج2: تشير اللاحقة -RU إلى أن المسبار يحمل الشهادات اللازمة للاتحاد الروسي والاتحاد الأوراسي، ويلبي معايير GOST-R المطلوبة لجوازات السفر الفنية المحلية والتشغيل القانوني.

س3: هل يمكنني توصيل هذا المسبار بطول 1.0 متر بكابل تمديد قياسي بطول 4.0 أمتار؟

ج3: نعم، بشرط أن تستخدم Proximitor بحجم 11 مم معايرًا لنظام بطول 5.0 أمتار. يجب ألا تخلط أبدًا بين المسابر بحجم 11 مم والكابلات أو أجهزة Proximitor بحجم 8 مم، حيث أن الممانعة وعوامل المقياس مختلفة جوهريًا.

س4: كيف أتحقق مما إذا كان المسبار قد تعرض للتلف أثناء التشغيل؟

ج4: تحقق من جهد الفجوة المستمر. إذا أبلغت الشاشة عن -24 فولت تيار مستمر (مرتفع) أو 0 فولت تيار مستمر (منخفض)، فهذا يشير إلى دائرة مفتوحة أو ماس كهربائي في طرف المسبار أو الكابل المحوري، مما يتطلب فحصًا ماديًا فوريًا.
