نظرة عامة على المنتج

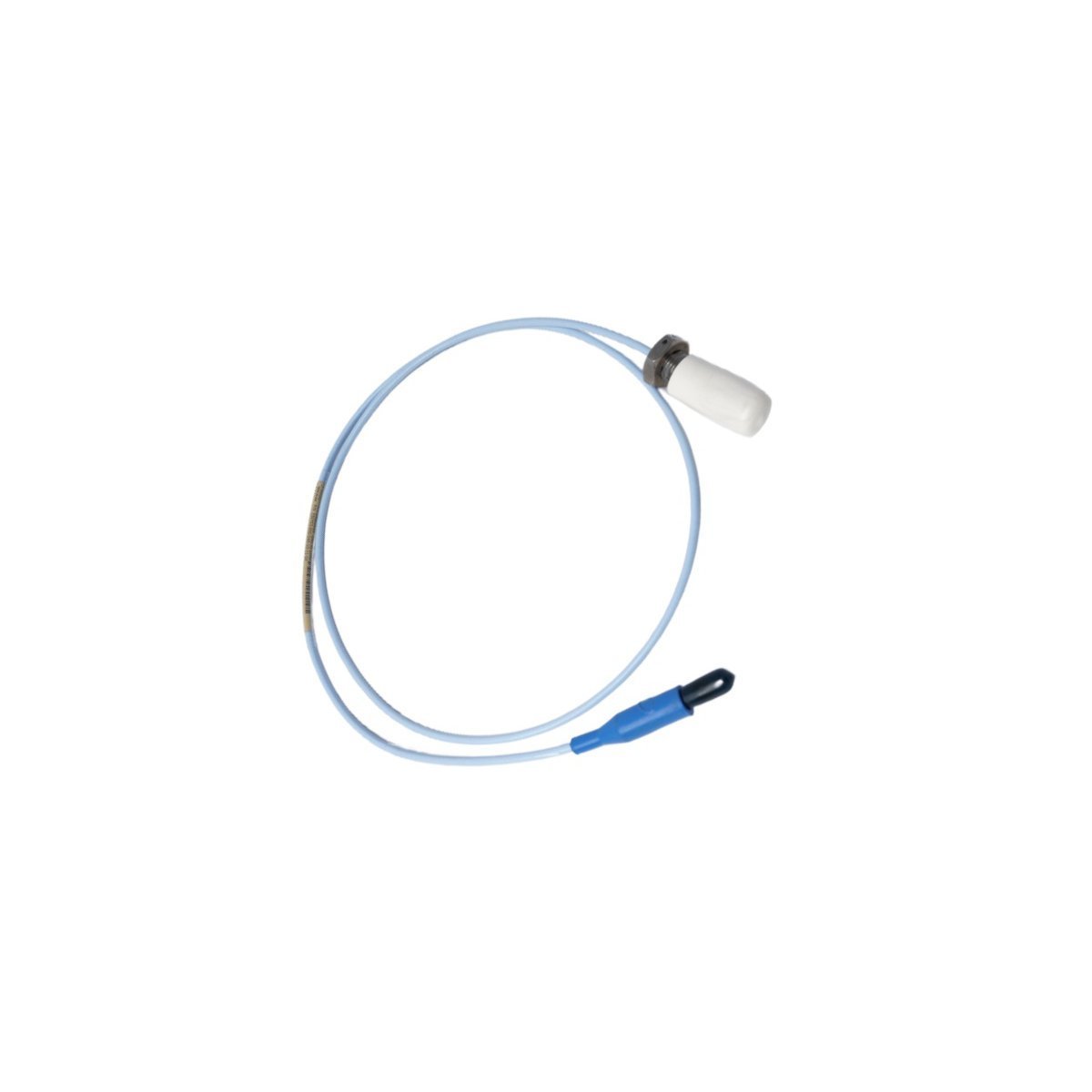

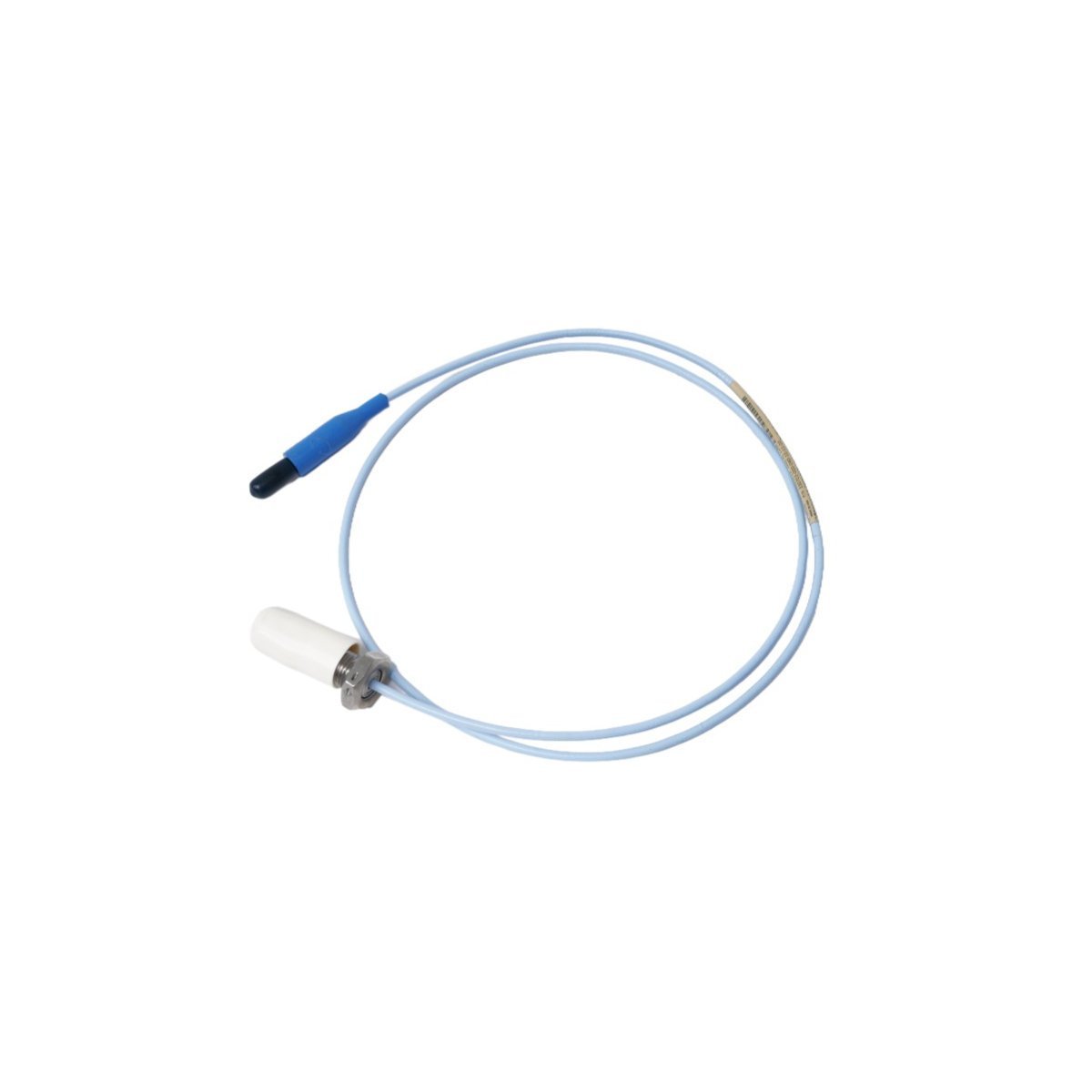

يمثل الجهاز Bently Nevada 330703-000-040-50-11-00 فئة الأداء العالي من عائلة 3300 XL، ويتميز بسن 11 ملم مصمم للتطبيقات التي تتطلب نطاقًا خطيًا ممتدًا. يعمل مسبار القرب هذا كواجهة استشعار أساسية لـ أجهزة مراقبة التوربينات (TSI)، حيث يلتقط بيانات الدفع المحوري والاهتزاز الشعاعي الحيوية من الأصول الدوارة واسعة النطاق. في البيئات التي تفتقر فيها مجسات 8 ملم القياسية إلى عمق القياس اللازم، يوفر متغير 11 ملم خطية فائقة ونافذة فجوة أوسع. وهو بمثابة مكون حيوي لحماية التوربينات البخارية، وضواغط الغاز، والمضخات الصناعية الثقيلة، حيث يغذي إشارات الإزاحة في الوقت الفعلي إلى رف المراقبة Bently Nevada 3500 لتشغيل رحلات السلامة التلقائية ومنع الفشل الميكانيكي الكارثي.

تحليل متغير اللاحقة

يحدد تكوين 330703-000-040-50-11-00 الأبعاد المادية والخصائص الكهربائية الدقيقة المطلوبة للتوافق الميداني. تشير اللاحقة -000 إلى طول قياسي غير ملولب، بينما تحدد اللاحقة -040 طول علبة إجمالي 40 ملم لتركيبات التثبيت المتساطح أو الوصول الضحل. يشير الخيار -50 إلى طول كابل إجمالي 5.0 أمتار (حوالي 16.4 قدمًا)، مما يلغي الحاجة إلى كابل تمديد وسيط في تكوينات معينة مثبتة على الرف. تؤكد اللاحقة -11 وجود موصلات محورية مصغرة قياسية بخصائص FluidLoc من السيليكون لمنع هجرة الزيت. أخيرًا، يشير -00 إلى موافقات الوكالة القياسية، مما يصادق على المسبار للاستخدام في المناطق الصناعية للأغراض العامة أو داخل مجموعات غلاف مقاومة للانفجار محددة.

بيانات أداء المحول

هندسة الموقع وتعديل الفجوة

يتطلب التركيب الدقيق للمسبار 330703-000-040-50-11-00 استخدام جهاز قياس متعدد رقمي للتحقق من جهد الفجوة الساكن. بالنسبة لنظام 11 ملم، يجب على المهندسين استهداف جهد فجوة مركزي يبلغ حوالي -10.0 فولت تيار مستمر مقابل هدف من الفولاذ 4140. تأكد من أن رأس المسبار يحافظ على خلوص "رؤية جانبية" لا يقل عن 3 أضعاف قطر المسبار من أي أسطح معدنية مجاورة لمنع تداخل التيار الدوامي. يتطلب الكابل المدمج بطول 5 أمتار توجيهًا دقيقًا؛ تجنب الانحناءات الحادة وحافظ على نصف قطر انحناء لا يقل عن 25.4 ملم. نوصي بتأمين الموصلات المحورية بواقيات موصلات متخصصة لمنع دخول الرطوبة والارتخاء الميكانيكي في البيئات عالية الاهتزاز بالقرب من غلاف المحمل.

المرونة الميكانيكية وتكامل النظام

يتفوق مسبار القرب هذا مقاس 11 ملم في ظروف الضغط العالي ودرجة الحرارة العالية الشائعة في دورات العمليات الصناعية الثقيلة. يتكامل بسلاسة مع نظام Honeywell Experion PKS عبر جهاز مراقبة Proximitor 3500/42M، مما يسمح للمشغلين بتصور رسومات خط المحور المركزي وديناميكيات المدار جنبًا إلى جنب مع متغيرات التحكم في العمليات. يمنع تصميم الكابل FluidLoc السوائل المتطايرة أو زيوت التشحيم من التسرب عبر الكابل إلى حاوية الطرف. يوفر هيكله القوي الاستقرار طويل الأجل المطلوب لأنظمة حماية الماكينات المتوافقة مع API 670، مما يضمن سلامة بيانات إزاحة التوربين وملف الاهتزاز تحت اختلافات الحمل القصوى.

الخدمات اللوجستية العالمية والتسليم

فترة التسليم: نقوم بشحن جميع الطلبات في غضون 2-7 أيام عند الانتهاء من الدفع.

الشحن السريع: تنتقل أجهزة الاستشعار الهامة الخاصة بك عبر DHL أو FEDEX أو UPS، مما يضمن وصولها السريع إلى منشأتك مع تتبع شامل.

الحماية الصناعية: يتم تأمين كل وحدة في عبوات صناعية مضادة للكهرباء الساكنة وأكياس عازلة مقاومة للرطوبة لحماية الدوائر الرقيقة الحساسة.

ضمان الجودة: نحن نقدم وحدات جديدة ومغلقة ومغلفة أصليًا فقط. يقوم فريقنا الفني بإجراء فحص متعدد النقاط لغلاف الكابل وموصلات الأقطاب لضمان الأداء الفوري للجهاز بعد إخراجه من عبوته لنظام حماية الماكينات الخاص بك.

أسئلة متكررة حول الصيانة الفنية

س1: هل يمكنني توصيل هذا المسبار بطول 5 أمتار بكابل تمديد بطول 5 أمتار؟

ج1: لا. يجب أن يتطابق الطول الكهربائي الإجمالي مع معايرة Proximitor. إذا كنت تستخدم مسبارًا بطول 5 أمتار، فيجب عليك استخدام إعداد تمديد "صفر متر" أو Proximitor مُعاير خصيصًا بطول إجمالي 5 أمتار. يؤدي توصيل كابل تمديد بطول 5 أمتار بمسبار بطول 5 أمتار إلى عدم تطابق بطول 10 أمتار، مما يؤدي إلى عدم دقة إشارة شديدة.

س2: ما هي الميزة الأساسية لرأس 11 ملم مقارنةً بالقياسي 8 ملم؟

ج2: يوفر مسبار 11 ملم ضعف النطاق الخطي (160 ميل مقابل 80 ميل). هذا ضروري للآلات ذات التمدد الحراري العالي أو حيث قد يتحرك العمود بشكل كبير في الاتجاه المحوري.

س3: هل يتوافق الجهاز 330703-000-040-50-11-00 مع أجهزة Proximitors القديمة من سلسلة 7200؟

ج3: لا. سلسلة 3300 XL غير متوافقة كهربائيًا مع أجهزة Proximitors القديمة من سلسلة 7200. يجب عليك استخدام جهاز Proximitor 3300 XL 11 مم لضمان الحفاظ على عامل المقياس 100 mV/mil.

س4: كيف أتعامل مع حالة "غير موافق" على شاشة 3500 لهذا المسبار؟

ج4: تحقق من جهد التيار المستمر عبر أطراف SIG و COM. إذا كان الجهد قريبًا من 0 فولت أو أعلى من -2 فولت، فمن المحتمل أن يكون المسبار يلامس العمود أو أن الكابل قصير الدائرة. إذا كان -24 فولت، فإن الدائرة مفتوحة، مما يشير إلى كابل مفصول أو مكسور.
