نظرة عامة على المنتج

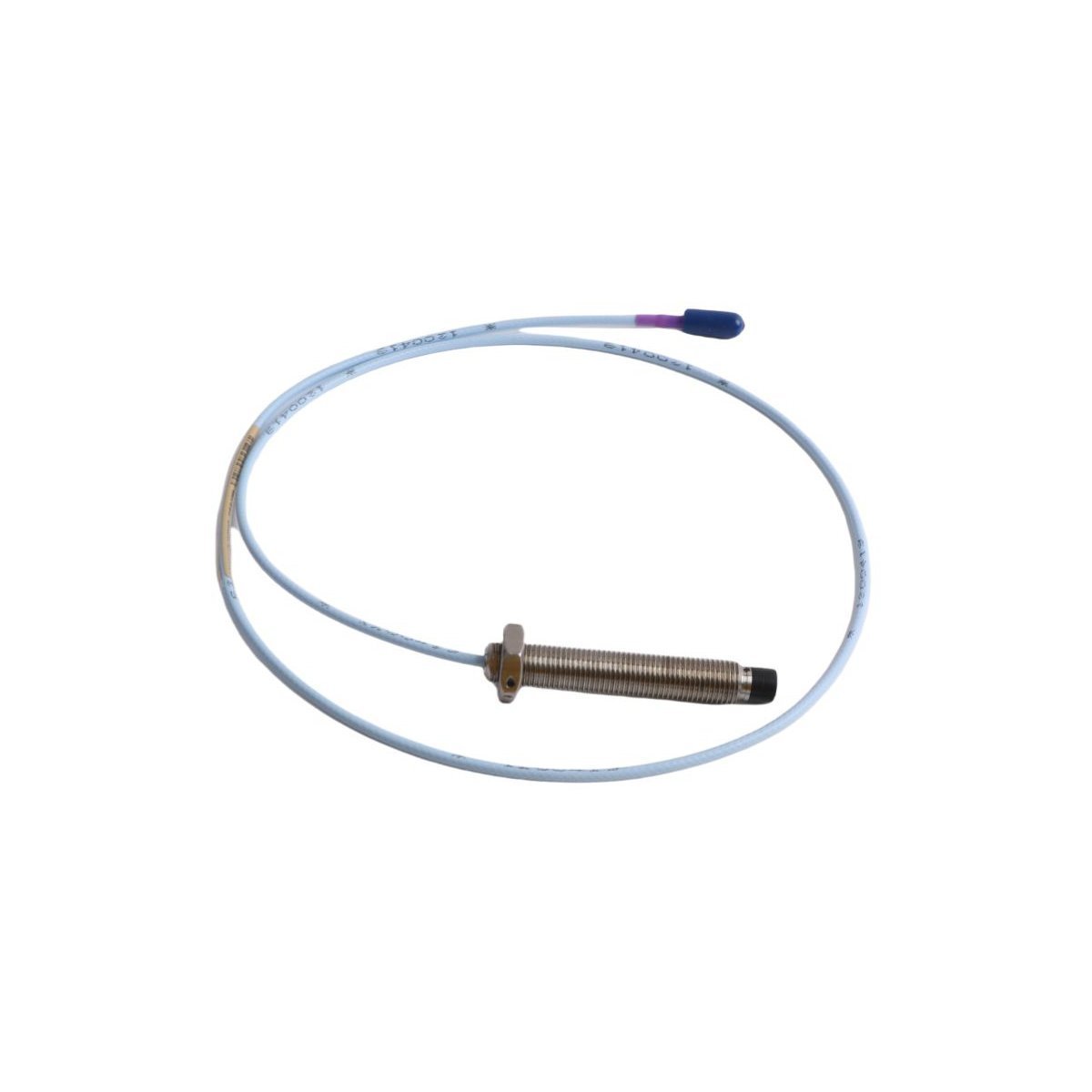

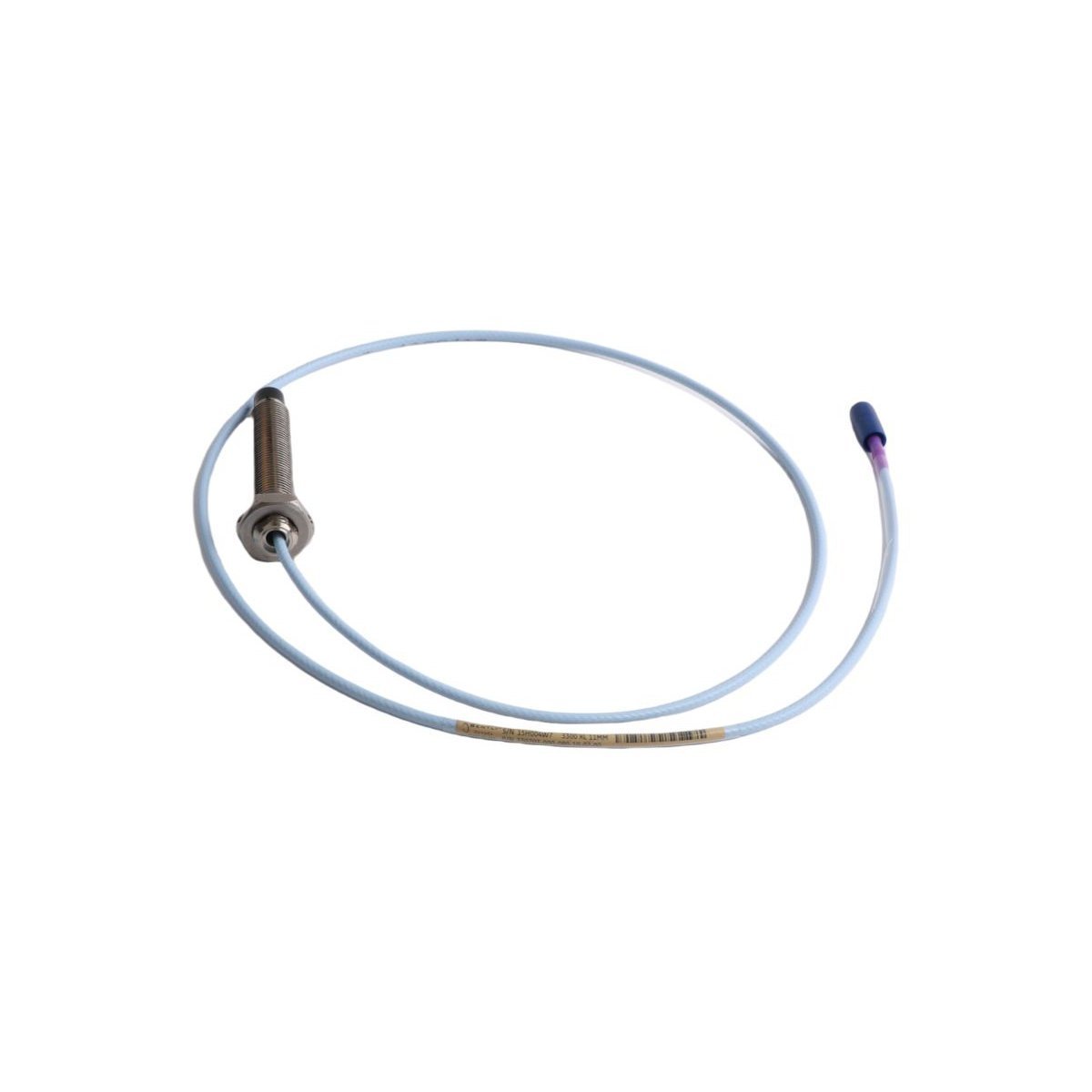

يوفر كابل التمديد Bently Nevada 330703-000-026-10-01-05 رابطًا لنقل البيانات عالي الدقة ضمن شبكات حماية الماكينات الحيوية. يحافظ مكون الأجهزة الفاخر هذا من سلسلة 3300 XL 11 مم بشكل فعال على إشارات التردد الراديوي الضعيفة وعالية التردد (RF) التي تولدها مجسات القرب 11 مم أثناء تتبعها لاهتزاز العمود على نطاق واسع، وتحديد موضع الدفع المحوري، والتمدد التفاضلي. يقوم بتوجيه القياس عن بعد الخام غير التالف مباشرةً إلى شاشات رف Bently Nevada 3500، ووحدات التحكم المنطقية القابلة للبرمجة (PLCs) للسلامة، وأنظمة التحكم الموزعة (DCS) الخاصة بالمصنع. تنشر فرق هندسة الموثوقية هذا الكابل عالي الاستقرار للتعامل مع مسافات الإزاحة الطويلة حيث تخاطر أنظمة 8 مم الأصغر بتشبع الإشارة. من خلال الحفاظ على سلامة المعايرة الكاملة عبر مساره، يتيح هذا الكابل إجراءات الإغلاق في حالات الطوارئ (ESD) الفورية والآلية لحماية الأصول ذات رأس المال العالي - مثل التوربينات البخارية الصناعية الكبيرة، والضواغط الثقيلة، والمولدات المائية - من الفشل الميكانيكي الكارثي.

تسميات الأجهزة وفك تشفير الخيارات

تحدد مقاطع الأحرف المحددة ضمن رقم الجزء هذا الغلاف الميكانيكي الدقيق وطول الكابل ومسار شهادة السلامة لمكون نظام 11 مم هذا.

000 - تعيين الطول غير الملولب

تحدد البادئة ثلاثية الأصفار تكوين طول غير ملولب يبلغ 0 مم. تغطي الخيوط المترية M14 x 1.5 كامل أسطوانة التزاوج الطرفية للمسبار، مما يتيح أقصى قدر من المرونة في الضبط الميكانيكي عند قفل غلاف توصيل الكابل على تجميعات الدعامة الخارجية.

026 - الطول الإجمالي لعلبة الغلاف

يحدد هذا الخيار طول علبة إجمالي مضغوط يبلغ 26 مم لواجهة درع الموصل. يعمل تكوين الغلاف القصير جدًا على تحسين كفاءة المساحة الفيزيائية، مما يمنع التداخل الميكانيكي داخل صناديق التوصيل الخارجية الكثيفة أو جدران الماكينات الضيقة.

10 - طول الكابل الفعلي

يحدد هذا الجزء طول كابل تشغيل دقيق يبلغ 1.0 متر (3.3 قدم). يعمل جنبًا إلى جنب مع مسبار تقارب 11 مم ومستشعر تقارب (Proximitor Sensor) مطابق لتلبية متطلبات الطول الكلي للحلقة المعايرة (عادةً 5.0 أو 9.0 متر).

01 - الملف التعريفي للطرف والحماية الميكانيكية

يطبق هذا الخيار موصل ClickLoc محوري مصغر مزود بواقي موصل شديد التحمل مركب في المصنع على كابل قياسي غير مدرع. يوفر هذا التكوين ملف تعريف انحناء ضيقًا للتوجيه السلس عبر القنوات الصناعية الضيقة.

05 - الموافقات العالمية للمناطق الخطرة

يوفر التعيين النهائي '05' تصنيفات شاملة للحماية من الانفجار. يؤكد هذا الرمز الامتثال الرسمي لمعايير السلامة الجوهرية ATEX و CSA و IECEx، مما يسمح بالنشر الآمن داخل عمليات الغاز والبتروكيماويات والتكرير المتطايرة.

المقاييس التشغيلية والميكانيكية

توجيهات التوجيه الميداني والهندسة

يتطلب نشر خط تمديد عالي التردد 11 مم طرق تثبيت دقيقة لمنع حدوث تحولات في المعايرة. يجب على الفنيين الميدانيين الحفاظ على حد أدنى صارم لنصف قطر انحناء الكابل يبلغ 25.4 مم (1.0 بوصة) على طول الرصاص غير المدرع لحماية طبقات التدريع المحوري الداخلية من التصدعات الدقيقة أو تشوه الهندسة العازلة.

نظرًا لأن هذا النوع يفتقر إلى غلاف درع فولاذي خارجي، قم بتمرير الرصاص المرن عبر خطوط قناة معدنية محكمة السوائل فور خروجه من كتلة المحمل لحمايته من حركة أقدام الصيانة أو الحواف الحادة. اعزل خط القياس هذا عن حلقات طاقة التيار المتردد عالية الجهد المتوازية لمنع حقن الضوضاء الاستقرائية. تأكد دائمًا من قفل واقي موصل ClickLoc تمامًا لتشكيل ختم محكم الزيت ضد مواد التشحيم الاصطناعية للماكينات والتكثف.

المرونة الصناعية وتآزر TSI

يحافظ خط التمديد 330703 على ثبات حراري وكهربائي ممتاز في المناطق الصناعية الثقيلة المعرضة لتسربات البخار والاهتزازات المستمرة والأبخرة الكيميائية. يتحمل غلاف العزل الفلوروبوليمر عالي الجودة تقلبات درجة حرارة التشغيل المستمرة دون أن يتعرض للكسر الهش أو يفقد خصائص السعة الكهربائية، مما يضمن عدم وجود انحراف في المعايرة عبر دورات تشغيل الآلات الطويلة.

يربط هذا الرابط عالي التكامل بسلاسة مقاييس الآلات الفيزيائية الخام بإعدادات أجهزة الإشراف على التوربينات المتقدمة (TSI). يقوم بنقل القياس عن بعد التناظري النظيف والخالي من الضوضاء إلى وحدات Proximitor 3500/42M، والتي تقوم بإعادة توجيه البيانات إلى شبكات الأتمتة مثل Honeywell Experion PKS أو Siemens S7. يسمح هذا الاتصال بدون تأخير للمنصة المضيفة بحساب مدارات العمود في الوقت الفعلي، والتحولات المحورية، وزوايا الطور، مما يسمح بحلقات فصل الطوارئ الآلية بالعمل فورًا لحظة انحراف التفاوتات الميكانيكية عن حدود السلامة.

قائمة تعبئة المشتريات

(1) كابل تمديد Bently Nevada 330703-000-026-10-01-05 3300 XL 11mm أصلي واحد.

(2) واقي موصل ClickLoc شديد التحمل مركب في المصنع ومطابق مسبقًا.

(3) أغطية غبار الفينيل القابلة للإزالة تحمي طرفي التوصيل المحوريين.

(4) شهادة المطابقة الفنية الأصلية التي تثبت معايير ATEX و CSA و IECEx.

بروتوكولات الإرسال وحماية الأصول

يقوم فريق الإنجاز العالمي لدينا بإعداد وإرسال الطلبات في غضون 2-7 أيام بعد اكتمال بروتوكولات الدفع. ننسق النقل الدولي حصريًا عبر شركات النقل السريع المتميزة بما في ذلك DHL و FEDEX و UPS لضمان تسليم سريع وتتبع كامل مباشرة إلى منشأتكم. قبل الإرسال، يتحقق الفنيون من الخصائص الميكانيكية والكهربائية لكل كابل قبل إغلاقه داخل عبوات صناعية متخصصة مضادة للكهرباء الساكنة. يحمي هذا الغلاف عالي الكثافة المحمي من التفريغ الكهروستاتيكي (ESD) ملف الشحن الممتد بطول 119.0 سم والملفات الداخلية الحساسة من اهتزازات الشحن ومخاطر الكهرباء الساكنة، مما يضمن وصول المكون جاهزًا للتشغيل الفوري في الموقع.

صيانة الأجهزة والأسئلة الشائعة الهندسية

س1: هل يمكنني استخدام كابل التمديد 11 مم هذا مع مسبار تقارب 3300 XL 8 مم قياسي؟

ج1: لا. يستخدم نظام 3300 XL 11 مم ضبطًا كهربائيًا مختلفًا تمامًا وخصائص سعة وأبعاد ملف أساسي مقارنة بعائلة 8 مم. يؤدي خلط مكونات تمديد 11 مم في حلقة مستشعر 8 مم إلى تدمير عامل مقياس 200 مللي فولت/ميل المعاير ويبطل قراءات الاهتزاز لديك.

س2: ما هي ميزة الصيانة المحددة التي يوفرها غلاف واقي الموصل المثبت مسبقًا؟

ج2: يقوم واقي الموصل بإغلاق نقطة توصيل ClickLoc المحورية المصغرة ماديًا. يمنع انتقال السوائل من زيوت المعالجة والبخار والتكثف البيئي من اختراق نقطة الاتصال، مما يمنع تسرب الإشارة عالية التردد ويحافظ على دقة المعايرة المستمرة.

س3: كيف أتحقق مما إذا كان كابل التمديد هذا به قصر داخلي أو سلك مكسور باستخدام مقياس متعدد؟

ج3: افصل طرفي الكابل. استخدم مقياسًا رقميًا متعددًا لقياس الاستمرارية من الدبوس المركزي في أحد الطرفين إلى الدبوس المركزي في الطرف الآخر؛ يجب أن تكون القراءة قريبة من الصفر أوم. بعد ذلك، قم بقياس المقاومة بين الدبوس المركزي والغلاف الخارجي للموصل؛ يجب أن يكون هناك دائرة مفتوحة (مقاومة لا نهائية)، وإلا فإن الكابل به قصر داخلي.

س4: هل تسمح لاحقة الموافقة "05" بالتثبيت داخل بيئات البتروكيماويات المعرضة للانفجار؟

ج4: نعم. يؤكد رمز الخيار "05" أن الكابل يتوافق مع لوائح السلامة الدولية المتعددة، بما في ذلك ATEX و CSA و IECEx للتركيبات الآمنة جوهريًا. تسمح هذه الموافقة لك بتثبيت الكابل بأمان في المناطق الخطرة من الفئة الأولى، والمنطقة 0 أو 1 أو 2 حيث قد تتواجد غازات أو أبخرة قابلة للانفجار.
