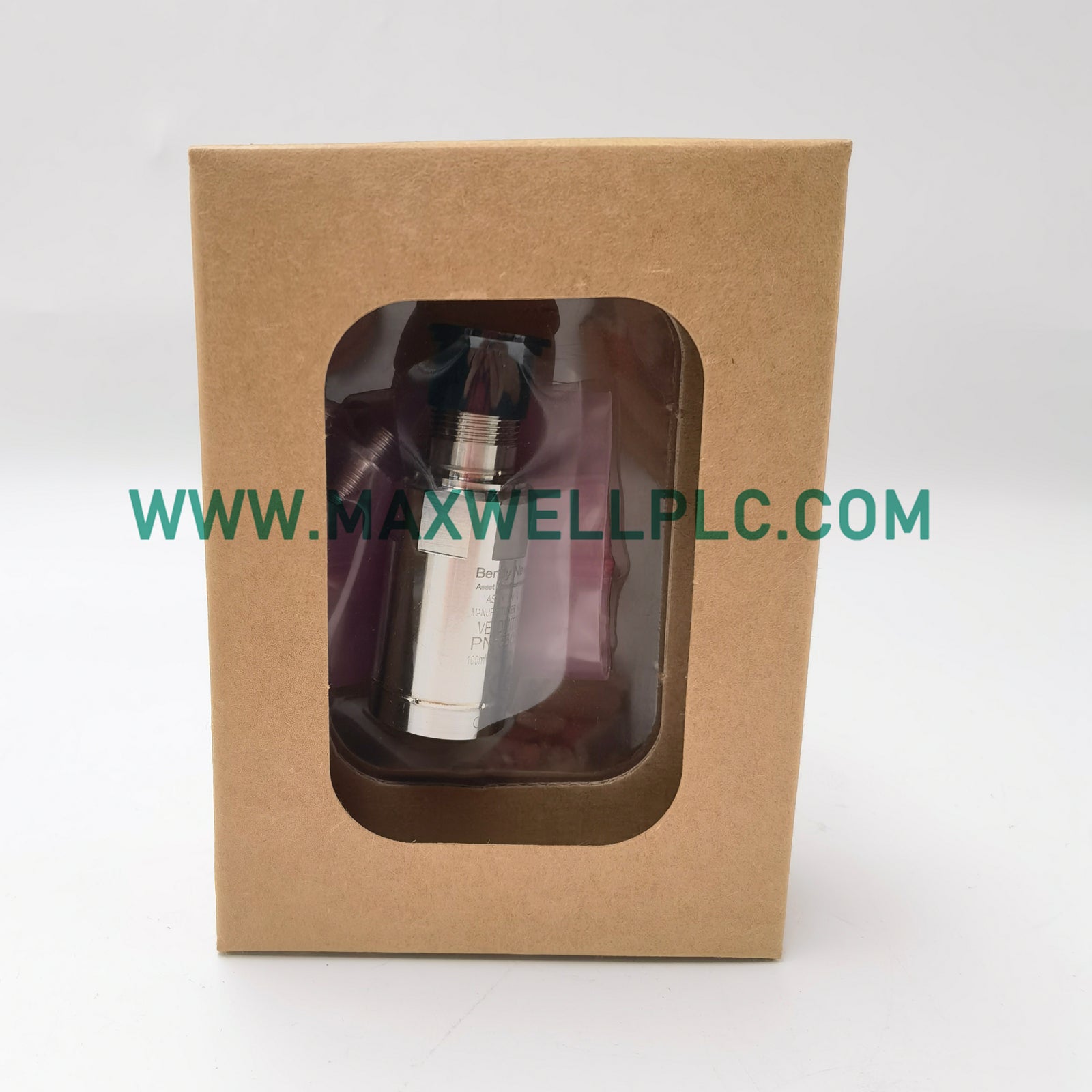

يعمل حساس السرعة الكهرضغطي Bently Nevada 330500-02-CN، والمُفهرس أيضًا باسم 330500 Velomitor Piezo-Velocity Sensor، كجهاز متخصص لقياس الاهتزاز لاكتساب إشارة السرعة ضمن أنظمة مراقبة Bently Nevada الميكانيكية. ويقوم بتحويل سرعة اهتزاز الغلاف إلى إشارة خرج كهربائية عبر إلكترونيات الحالة الصلبة المدمجة.

نظرة عامة على تكوين النموذج

يتضمن الإصدار 330500-02-CN التكوين الميكانيكي 02 مع خيط تثبيت M8 x 1 واللاحقة CN التي تشير إلى تكوينات موافقة متعددة. تم تصميم المستشعر للتركيب المباشر على أغلفة الآلات حيث يتطلب قياس سرعة الاهتزاز.

مواصفات الأجهزة

خصائص المراقبة الميكانيكية

يعمل مستشعر سلسلة 330500 كجزء من سلسلة قياس مراقبة الاهتزاز حيث يتم تقييم خرج السرعة بواسطة أنظمة حماية الآلات. على عكس مجسات القرب بالتيار الدوامي التي تقيس إزاحة العمود وتتطلب التحقق من جهد الفجوة، يكتشف مستشعر Velomitor سرعة اهتزاز الغلاف مباشرة عبر تقنية الاستشعار الكهرضغطي.

بالنسبة لتطبيقات مراقبة المعدات الدوارة، يجب أن تأخذ ممارسات التركيب في الاعتبار الاقتران الميكانيكي، وحالة سطح التركيب، وتوجيه كابل الإشارة. يقلل التركيب الصحيح من تشوه القياس الناتج عن مسارات نقل الاهتزاز الخارجية.

معلومات الطلب

• 1 × حساس السرعة الكهرضغطي Bently Nevada 330500-02-CN Velomitor
• 1 × غلاف حساس مدمج مع واجهة تثبيت M8 x 1
• وثائق الحساس وفقًا لتكوين الشركة المصنعة

إرشادات التركيب الميداني

• قم بتركيب الحساس على سطح نظيف ومستوٍ للآلة للحفاظ على دقة الاقتران الميكانيكي.
• تأكد من تثبيت توصيل التركيب M8 x 1 بشكل صحيح قبل التشغيل.
• قم بتوجيه أسلاك الإشارة بشكل منفصل عن كابلات الطاقة عالية الجهد لتقليل التداخل الكهربائي.
• قم بتوصيل دروع الكابلات وفقًا لممارسة تأريض نظام المراقبة.
• تجنب الضغط الميكانيكي على جسم الحساس ومنطقة إنهاء الكابل.
• تحقق من أن معلمات قياس قناة المراقبة تتطابق مع تصنيف حساسية الحساس.

الأسئلة المتداولة

• ما المعلمة القياسية التي يوفرها 330500-02-CN؟

يوفر الحساس خرج قياس سرعة الاهتزاز باستخدام إلكترونيات الاستشعار الكهرضغطي المدمجة.

• هل 330500-02-CN هو مجس قرب بالتيار الدوامي؟

لا. إنه حساس سرعة كهرضغطي ولا يقيس إزاحة العمود أو يتطلب تعديل جهد فجوة المجس.

• ما هو خيط التركيب المستخدم في هذا الحساس؟

يستخدم الحساس واجهة تثبيت ميكانيكية M8 x 1 وفقًا للتكوين المقدم.

• ما هو نطاق درجة حرارة التشغيل؟

نطاق التشغيل المحدد هو -55 درجة مئوية إلى 121 درجة مئوية (-67 درجة فهرنهايت إلى 250 درجة فهرنهايت).

• هل يحتوي الحساس على إلكترونيات مدمجة؟

نعم. يشتمل 330500 على إلكترونيات الحالة الصلبة داخل تجميع الحساس.

• ما هي قيمة حساسية هذا الحساس؟

الحساسية هي 3.94 ملي فولت/مم/ثانية (100 ملي فولت/بوصة/ثانية) بتفاوت +/-5%.

• هل يمكن للحساس العمل في بيئات عالية الرطوبة؟

نعم. الغلاف محكم الإغلاق ويدعم ظروف رطوبة تصل إلى 100% غير مغمورة.

• ما هو عامل التركيب الذي يؤثر على دقة قياس الاهتزاز؟

تؤثر حالة التركيب الميكانيكية، وجودة التلامس السطحي، وتوجيه الكابل الصحيح على دقة الإشارة.
