نظرة عامة على المنتج

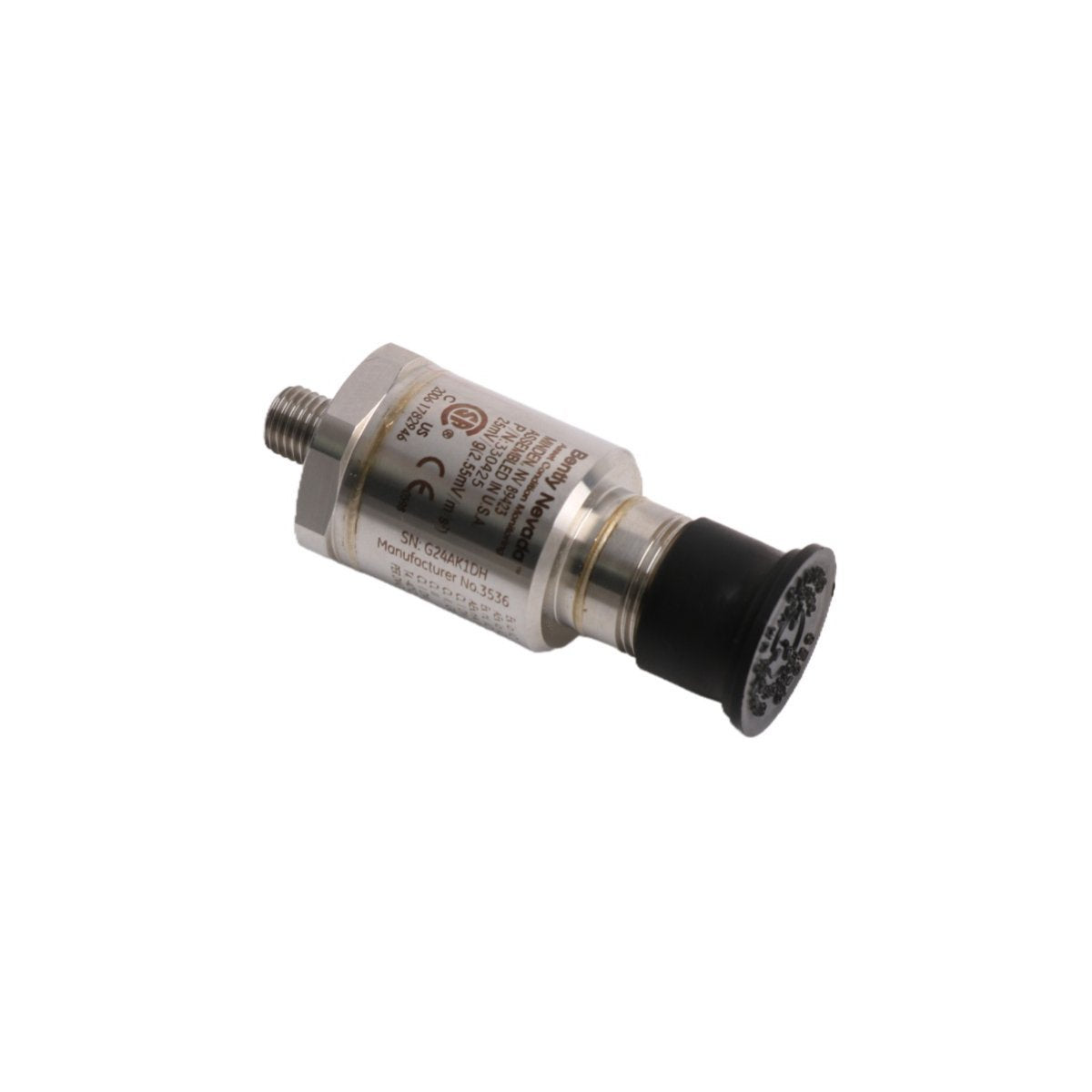

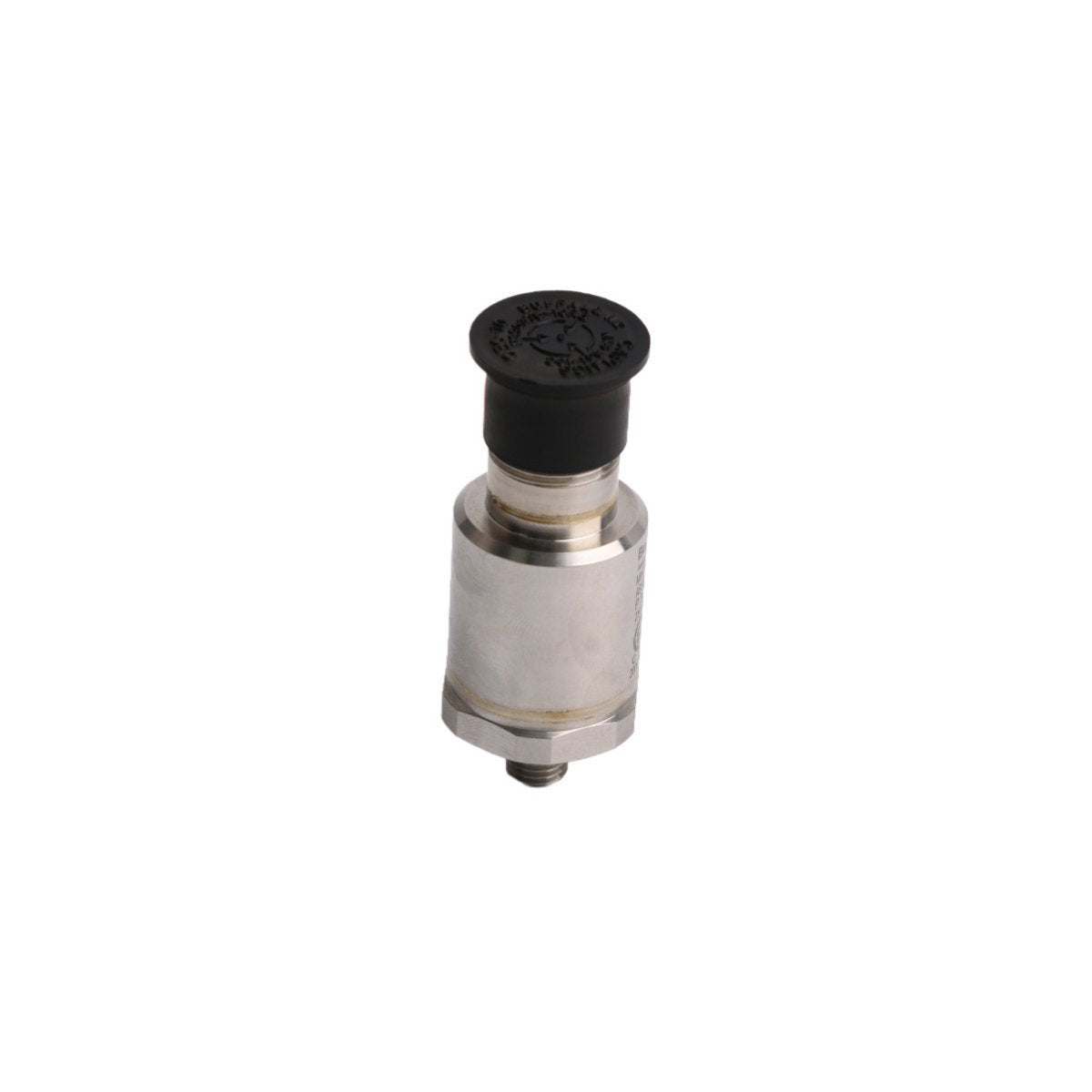

يوفر محول التسارع Bently Nevada 330425-02-CN بيانات اهتزاز حيوية عالية التردد مطلوبة لحماية الآلات الصناعية الدوارة ذات المهام الشاقة. يقيس مستشعر التسارع الكهروإجهادي الممتاز هذا اهتزاز غلاف الهيكل، ويكشف عن التشوهات الهيكلية وتدهور محامل العناصر الدوارة وعيوب تشابك التروس التي قد لا تتمكن مجسات التقارب منخفضة التردد القياسية من اكتشافها.

يقوم مهندسو الموثوقية بتثبيت محول التسارع عالي الجاذبية هذا ضمن إعدادات أدوات الإشراف على التوربينات (TSI) الشاملة لحماية البنية التحتية عالية رأس المال، مثل أغطية التوربينات الغازية وعلب التروس عالية السرعة وإطارات المحركات الكبيرة. يولد عنصر الاستشعار الخزفي الكهروإجهادي الداخلي إشارة تناظرية نظيفة بشكل استثنائي ومنخفضة الضوضاء. يتم بث هذه البيانات مباشرة إلى منصات المراقبة المركزية أو شبكات حماية الآلات الآلية، مما يتيح لأجهزة قفل الإغلاق في حالات الطوارئ الاستجابة فورًا للإجهاد الميكانيكي الشديد ومنع التدمير الكارثي للمكونات.

تحديد هيكل رقم الجزء

330425 [قاعدة مقياس التسارع عالية الأداء من سلسلة 330400]

تحدد غلاف مقياس تسارع كهروإجهادي متين يستخدم تصميم موصل خروج علوي، ومصمم خصيصًا لقياس اهتزاز الغلاف عالي التردد بأقل حساسية عبر المحور.

-02 [خيار سن التركيب]

يشير إلى تكوين مسمار تثبيت مترابط إمبريالي 1/4-28 UNF، مما يوفر ربطًا فيزيائيًا قياسيًا بالأسطح الهيكلية المسطحة والمثقوبة عبر إطارات الآلات الغربية.

-CN [ترخيص المنطقة الانفجارية الإقليمية]

يشهد على تجميع المستشعر بالكامل بموجب أطر المنطقة الخطرة المحلية، مما يضمن السلامة الجوهرية الكاملة والامتثال التنظيمي المقاوم للانفجار عند النشر داخل المناطق الصناعية المصنفة.

لحامات ليزر محكمة

تستخدم تصميم غلاف من الفولاذ المقاوم للصدأ 316L مختوم بالليزر بشكل مطلق يعزل الهيكل البلوري الداخلي الحساس عن التلوث الخارجي أو دخول السوائل.

الأبعاد الميكانيكية وتخطيط الأداء

عزم الدوران الميداني وإرشادات التثبيت الهيكلي

يجب على طواقم أدوات القياس الميدانية تركيب مقياس التسارع على سطح مستوٍ تمامًا وسلس لضمان نقل دقيق للترددات العالية. نظّف منطقة السطح لتصبح ناعمة الملمس، واثقب فتحة تثبيت 1/4-28 UNF عمودية على الغلاف، ثم ضع طبقة رقيقة من شحم السيليكون عالي الحرارة على واجهة التثبيت لتحسين توصيل الإشارة الهيكلية.

شد غلاف مقياس التسارع على جسم الآلة بعزم تثبيت صارم يبلغ 4.5 نيوتن متر (40 رطل بوصة). يتسبب عزم الشد غير الكافي في انحراف بيانات استجابة الترددات العالية، بينما يمكن أن يؤدي الشد الزائد إلى إتلاف مجموعة الكريستال الكهروإجهادي الداخلية بشكل دائم. يجب على الفنيين توجيه الكابل المقابل باستخدام نصف قطر انحناء أدنى صارم يبلغ 50.8 مم (2.0 بوصة) وتثبيته على غلاف الآلة بمشابك دعم على بعد 150 مم من جسم المستشعر لتقليل اهتزاز السلك وضوضاء الكابل.

القدرة على تحمل الإجهاد وطبقة أتمتة التحكم الموزع

يسمح هيكل الفولاذ المقاوم للصدأ 316L للموديل 330425-02-CN بتحمل التعرض لزيوت المحمل الاصطناعية الساخنة، وسحب الغبار الكاشطة، والغسيل الكاوي بالضغط العالي. تتميز الدائرة الكهربائية الداخلية بعزل كامل عن كتلة الغلاف الخارجي، مما يمنع تداخل الحلقات الأرضية ويحمي سلامة تدفق البيانات من ضوضاء التبديل الكهربائي الثقيلة في المصنع.

تتدفق إشارة التسارع التناظرية الخام مباشرة إلى بطاقات الإدخال لجهاز Bently Nevada 3500/42M أو حلقة معالجة آلية. يدمج النظام بيانات التتبع عالية التردد هذه في شبكات Honeywell Experion PKS أو Siemens S7 PLC على مستوى المصنع عبر أجهزة إرسال 4-20mA مخصصة أو روابط Modbus TCP. يوفر هذا التخطيط متعدد الطبقات لغرفة التحكم وصولاً متزامنًا إلى أجهزة قفل السلامة الفورية واتجاهات عميقة للتنبؤ بصحة الآلة.

جرد التعبئة التجارية

تحتوي العلبة الفردية المختومة من المصنع على عناصر التتبع التالية:

(1) محول تسارع كهروإجهادي أصلي من Bently Nevada 330425-02-CN

(2) إدخال مسمار تثبيت 1/4-28 UNF معتمد من المصنع

(3) غسالة واجهة إحكام السائل من السيليكون الممتاز

(4) بطاقة تتبع المواد الكاملة وتقرير المعايرة الفيزيائي الفردي

الشحن المميز ولوجستيات الإرسال

يقوم مركز التوريد العالمي لدينا بمعالجة وإرسال جميع مخزون المعدات في غضون 2-7 أيام بعد الانتهاء من الدفع. نقوم بتوجيه جميع مكونات الآلات الهامة عبر شركات الشحن الجوي السريع المتميزة، بما في ذلك DHL وFedEx وUPS، لضمان تسليم سريع ومتتبع ومؤمن إلى منشأتكم.

يقوم مستودعنا بتعبئة كل مجموعة مقياس تسارع داخل صفائح تغليف صناعية ثقيلة مضادة للكهرباء الساكنة قبل تثبيتها داخل حشوات من الفوم المخصص لامتصاص الصدمات. توفر عملية التعبئة الصارمة هذه حماية كاملة ضد التفريغ الكهروستاتيكي، والاهتزازات الشديدة أثناء النقل، ودخول الرطوبة المحيطة على طول طرق الشحن الدولية.

الأسئلة الشائعة حول هندسة الصيانة الميدانية

س1: هل يمكنني توجيه إشارة مقياس التسارع هذا مباشرة إلى بطاقة إدخال تناظرية PLC قياسية 24 فولت؟

ج1: لا. تتطلب مقاييس التسارع الكهروإجهادية مصدر طاقة تيار ثابت متخصص (يتم توفيره عادةً بواسطة مضخم شحن خارجي، أو جهاز مراقبة اهتزاز، أو بطاقة Bently Nevada 3500/42M). لن يؤدي التوصيل المباشر ببطاقة إدخال تناظرية PLC قياسية إلى تشغيل دوائر المستشعر الداخلية ولن ينتج عنه أي إشارة خرج.

س2: ما هي الفائدة الميدانية المحددة التي توفرها لاحقة -CN لطراز مقياس التسارع هذا؟

ج2: تشهد لاحقة -CN بأن مقياس التسارع يحمل موافقات الامتثال للمناطق الخطرة المحلية للمناطق المقاومة للانفجار والآمنة جوهريًا. يسمح هذا لمهندسي المصانع بتركيب المحول بأمان داخل المناطق عالية المخاطر، مثل وحدات معالجة النفط والغاز أو المصانع الكيميائية، دون إبطال تغطية التأمين أو لوائح السلامة.

س3: لماذا تتشوه إشارة الاهتزاز الخاصة بي أو تنقطع عند سرعات الماكينة الأعلى؟

ج3: يشير تشوه الإشارة عادةً إلى إما مسمار تثبيت مفكوك أو مستوى تسارع مادي يتجاوز السقف التشغيلي للمستشعر البالغ 50 جرامًا. تأكد من أن مسمار التثبيت مشدود بدقة إلى 4.5 نيوتن متر وتحقق من أن سطح التثبيت مستوٍ. إذا تجاوزت طاقة الصدمة عالية التردد الفعلية للماكينة 50 جرامًا، فيجب عليك استبدال المستشعر ببديل ذي حساسية أقل ونطاق أعلى.
