نظرة عامة على المنتج

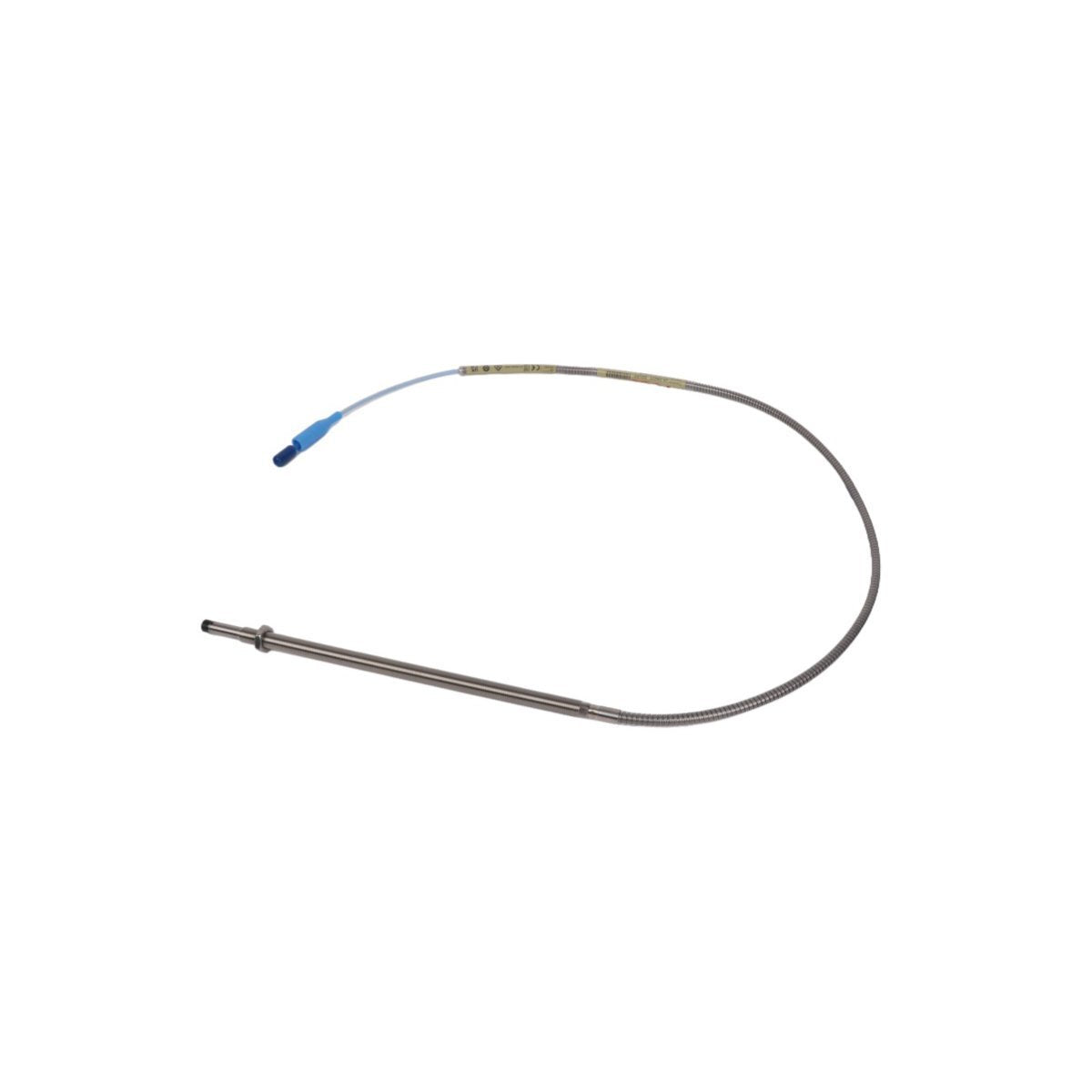

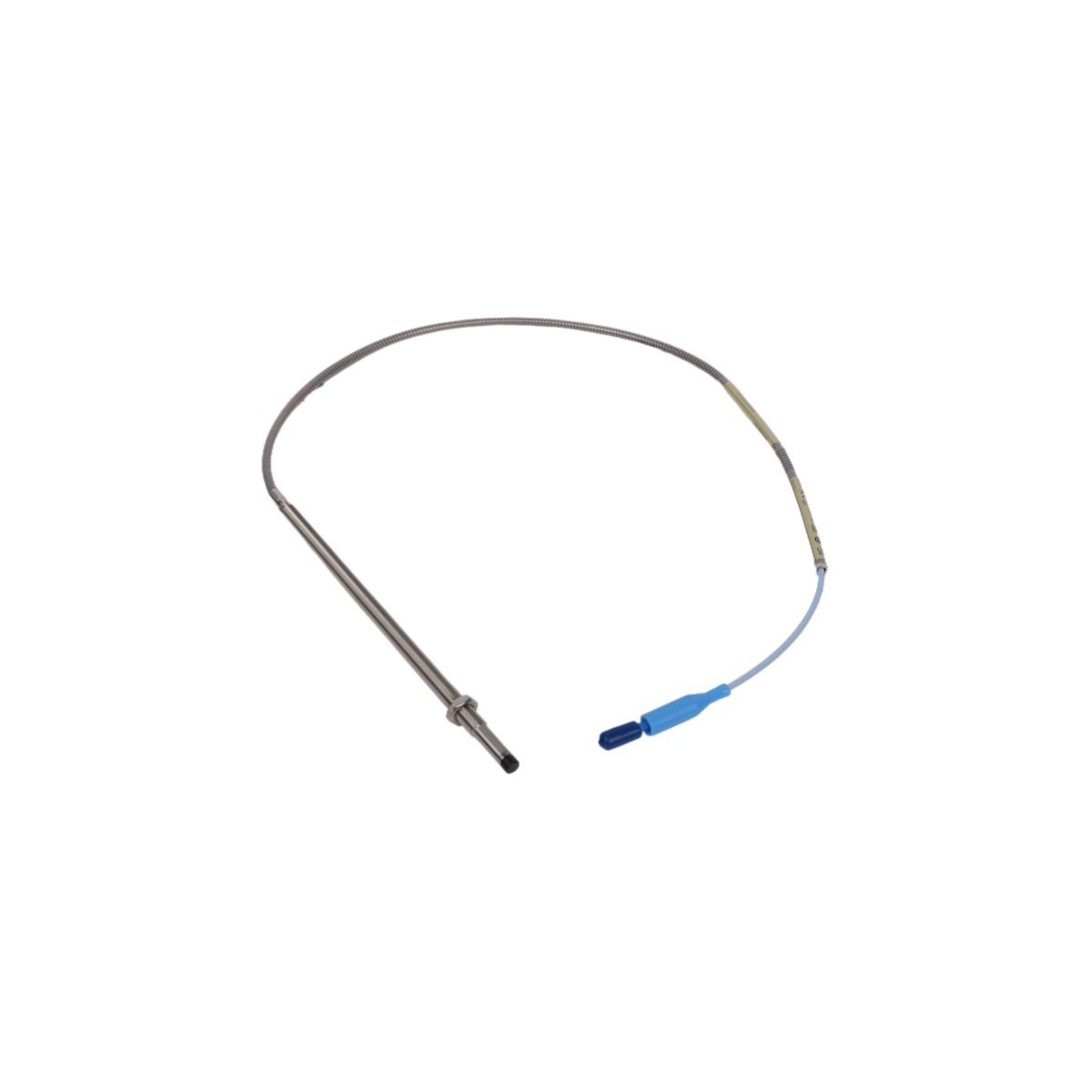

يوفر Bently Nevada 330104-02-21-10-01-00 حماية استثنائية للأصول في بيئات الآلات الحرجة الثقيلة، وذلك باستخدام تقنية تيار الدوامة المتخصصة وغير المتصلة لالتقاط ديناميكيات العمود المجهرية. تم تصميم هذا المسبار التقاربي من طراز 3300 XL بحجم 8 مم، مع هيكل M10 x 1 متري، ليتم تركيبه أصلاً في البنية التحتية العالمية للمصانع لمراقبة الاهتزازات الشعاعية والدفع المحوري والمرجع الطوري على الأصول الصناعية عالية السرعة. يتتبع هذا المسبار التغيرات في العمود في الوقت الفعلي في التوربينات البخارية عالية الضغط، والضواغط المركزية، ومضخات تغذية الغلايات الضخمة، ويقوم ببث مقاييس تناظرية عالية الدقة وخالية من الانجراف مباشرة إلى إطارات الحماية من Bently Nevada 3500 أو أنظمة التحكم الموزعة (DCS) المتكاملة في المصنع. يعمل هذا الجهاز كعقدة أجهزة متطورة وقوية ضمن حلقات التحكم الآلي في الإغلاق في حالات الطوارئ (ESD)، ويعزل الشذوذ الهيكلي الذي يقل عن الميكرون مبكرًا. يضمن تطبيق هذا المسبار حماية الأصول الرأسمالية التي تبلغ قيمتها ملايين الدولارات، ويثبت وقت تشغيل الإنتاج، ويمنع الانهيار الميكانيكي الكارثي.

مصفوفات خيارات رقم الجزء

تطبق Bently Nevada تسلسلاً أبجديًا رقميًا صارمًا لتحديد حجم الحالة المحددة، وهندسة الخيط، وطول الكبل، وشهادات المنطقة المتفجرة لجسم مستشعر 3300 XL 8 مم المتري.

مُحدد تصميم قاعدة الخيط المتري 330104

تحدد هذه البادئة الأصول على أنها مسبار تقاربي من طراز 3300 XL بحجم 8 مم ومُكوّن بخيوط غلاف هيكلية مترية قياسية M10 x 1.

طول الهيكل غير الملولب (-02)

يشير اللاحقة 02 إلى طول طرف غير ملولب يبلغ 20 مم في مقدمة المسبار، مما يحمي ملف المستشعر من الخدش أثناء التثبيت داخل الثقوب الداخلية الضيقة أو تجميعات الأقواس.

مواصفات عمق الهيكل الإجمالي (-21)

يفرض الخيار 21 طولًا إجماليًا للهيكل يبلغ 210 مم، مما يوفر غلافًا ماديًا ممتدًا مثاليًا للوصول إلى أغلفة المحامل العميقة أو اختراق أغلفة الآلات الخارجية السميكة.

إجمالي طول النظام (-10)

تحدد اللاحقة 10 طول كابل مسبار مدمج بطول 1.0 متر (3.3 قدم)، وينتهي بموصل متحد المحور صغير الحجم مطلي بالذهب منخفض الفقد.

تدريع كابل الأجهزة (-01)

يضيف المُحدد 01 قناة تدريع مرنة ومقاومة للسوائل من الفولاذ المقاوم للصدأ تمتد بطول غلاف الكابل بالكامل، مما يحمي قلب الإشارة المحوري الداخلي من تدهور الزيت الساخن والاحتكاك والقطع المادي.

التحقق من سلامة الوكالة (-00)

يمثل التعيين 00 تخطيط البناء القياسي دون علامات موافقة على المناطق الخطرة الخاصة بالمنطقة، وذلك باستخدام التصميم الأساسي القوي والمعزول بشكل جوهري لخط 3300 XL القياسي.

المعلمات التشغيلية المادية والميكانيكية

التشغيل الميداني والفجوات الميكانيكية

يحدد ضبط العمق الميكانيكي بشكل مباشر الدقة النهائية لحلقة اهتزاز السيارات. يجب على الفنيين الميدانيين مراقبة الجهد الخام للفجوة DC عبر أطراف مستشعر التقارب باستخدام مقياس متعدد رقمي عالي المقاومة أثناء التجميع المادي. قم بتقديم جسم المسبار المتري الملولب في كتيفة التثبيت حتى يسجل المقياس المتعدد بالضبط -10.0 فولت تيار مستمر، مما يؤكد أن وجه العمود المستهدف يقع في منتصف نطاق المعايرة الخطي لطرف المسبار.

راقب إرشادات التوجيه الصارمة لحماية الكابل المصفح من الانحناءات المحورية الداخلية. يتطلب مجرى الدرع المرن المصنوع من الفولاذ المقاوم للصدأ نصف قطر انحناء مادي لا يقل عن 25.4 مم (1.0 بوصة). يجب على الفنيين احتواء جميع وصلات الموصلات المحورية المصغرة داخل صناديق توصيل طرفية مخصصة ومختومة لمنع تلوث السوائل والقضاء على الضوضاء الكهرومغناطيسية. تأكد من أن غلاف المسبار يظل معزولًا كهربائيًا عن غلاف الجهاز المحلي، مع تأريض سلك تصريف الدرع حصريًا عند شريط طرف تأريض هيكل رف المراقبة 3500.

تكامل البنية التحتية الحيوية ومرونة TSI

يتحمل مستشعر التقارب هذا للخدمة الشاقة الظروف القاسية للمعالجة الصناعية الثقيلة، بما في ذلك الدورة الحرارية الشديدة، والاهتزازات الشديدة في الغلاف، والغمر المستمر بالزيت داخل أغلفة التوربينات. يتكامل بشكل أصلي مع ترقيات أدوات الإشراف الشاملة للتوربينات (TSI). تنتقل إشارة الخرج التناظري منخفضة المعاوقة عبر مسافات طويلة دون تدهور، وتتفاعل بشكل نظيف مع محركات التحكم في العمليات الحديثة مثل Honeywell Experion PKS أو معماريات Siemens S7 PLC لتزويد برنامج إدارة أصول المصنع ببيانات ديناميكية نظيفة لرسم بياني تشخيصي في الوقت الفعلي.

جرد المشتريات وعناصر الحزمة

تتضمن كل مجموعة مشتريات مطلوبة مكونات الأجهزة الأساسية المطلوبة للنشر الميداني السريع. تحتوي الكرتونة الأصلية للمصنع على:

(1) مسبار تقاربي متري جديد من Bently Nevada طراز 330104-02-21-10-01-00 مع كابل مصفح مدمج بطول 1.0 متر.

(2) صواميل قفل مترية مطحونة في المصنع لتأمين وضع العمق الميكانيكي النهائي ضد الاهتزازات الشديدة للآلات.

(3) أكمام عزل الموصل الشفافة لعزل نقطة التزاوج المحورية المصغرة عن الرطوبة.

(4) سجلات تتبع المواد كاملة جنبًا إلى جنب مع ورقة بيانات المعايرة الخطية الأصلية للشركة المصنعة.

اللوجستيات التجارية وحماية الشحن الآمنة

تضمن شبكة التوزيع الدولية لدينا التنفيذ السريع والسلامة المطلقة للمكونات.

نافذة شحن سريعة

يتم شحن طلبك في غضون 2-7 أيام عند الانتهاء من الدفع، ويتم توجيهه عبر شركات الشحن السريع العالمية مثل DHL أو FEDEX أو UPS لضمان التخليص الجمركي السريع وتسليم عالمي متعقب إلى الباب.

معايير الحفظ الصناعية

يقوم منشأتنا بإغلاق كل مسبار تقاربي داخل عبوات صناعية خاصة مضادة للكهرباء الساكنة وتبطين من الفوم المقاوم للصدمات والمناسب للشكل، مما يقضي تمامًا على المخاطر الكهروستاتيكية والصدمات الميكانيكية التي تحدث أثناء النقل.

الأسئلة الشائعة حول تشخيصات الهندسة الميدانية

س1: ما الذي يميز سلسلة النماذج المترية 330104 عن سلسلة 330101؟

ج1: تستخدم سلسلة 330104 خيوطًا مترية (M10 x 1)، بينما تتميز سلسلة 330101 بخيوط إنجليزية قياسية (3/8-24 UNF). قم دائمًا بمطابقة نوع الخيط مع غلاف جهازك أو كتيفة التثبيت لمنع تلف تشابك الخيوط أثناء الإعداد الميداني.

س2: ماذا يشير اللاحقة -21 في التكوين لهذا المسبار التقاربي؟

ج2: تحدد اللاحقة -21 طول غلاف إجمالي يبلغ 210 مم. يسمح طول الهيكل الممتد هذا للمسبار باختراق أغلفة الآلات السميكة أو كتل المحامل الخارجية للوصول إلى مناطق الهدف الداخلية.

س3: ما هو الاقتران المطلوب للكابل التمديدي لهذا المسبار بطول 1.0 متر؟

ج3: يتطلب كابل المسبار هذا بطول 1.0 متر كابل تمديد مطابق بطول 4.0 أمتار لإكمال نظام حلقة قياسي بطول 5.0 أمتار، أو كابل تمديد بطول 8.0 أمتار لتشكيل نظام حلقة بطول 9.0 أمتار. قم بمطابقة هذه الأطوال بالضبط للحفاظ على عامل مقياس 200 ملي فولت/ميل المعاير.

س4: كيف أقوم بترتيب الدفع التجاري لضمان معالجة الطلب الفورية؟

ج4: نقبل التحويلات البرقية التجارية الموثقة (T/T)، والفواتير الأولية للشركات القياسية، وحسابات الائتمان الكبرى الموثقة لتسريع مرحلة التخليص المالي وبدء توجيه التعبئة ذات الأولوية.
