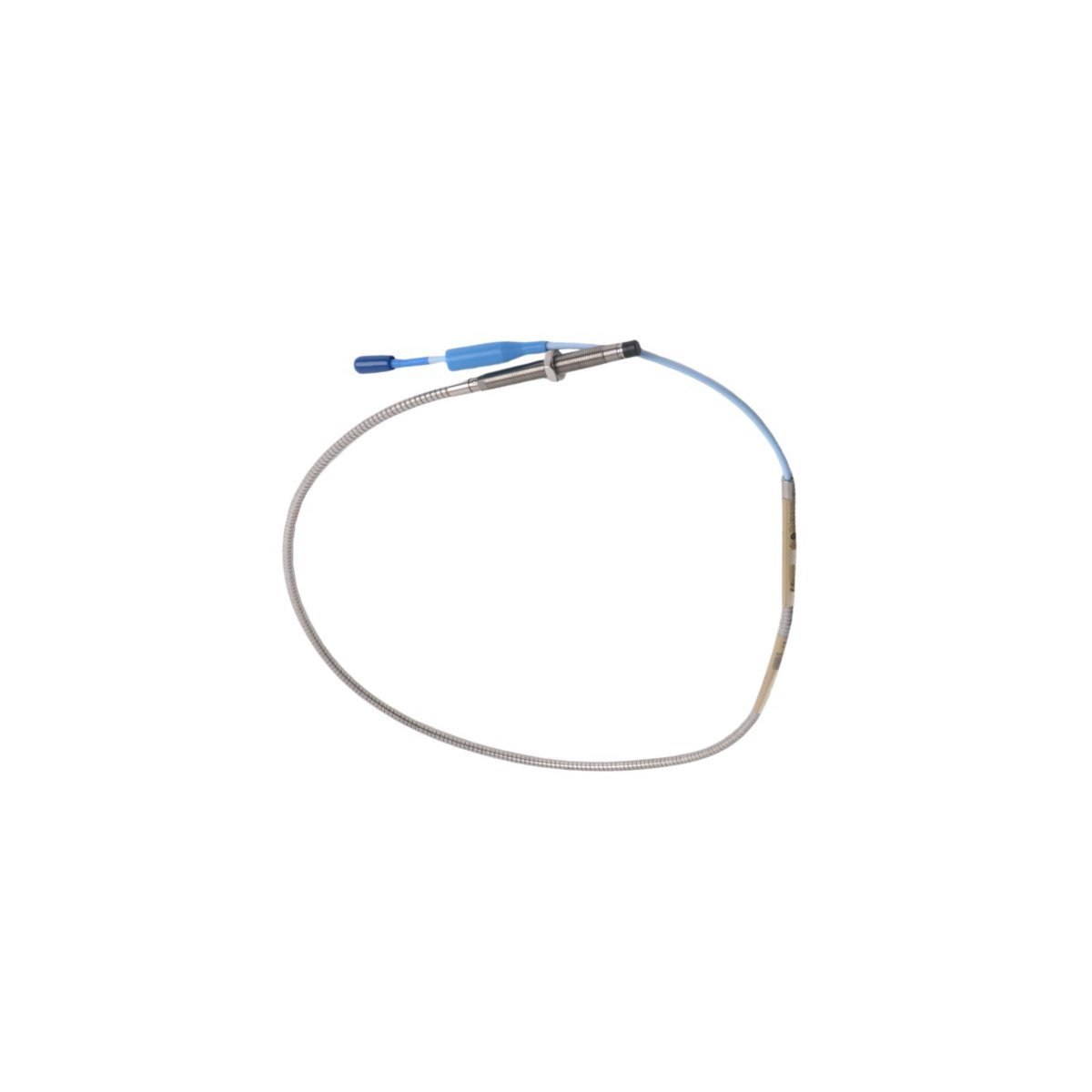

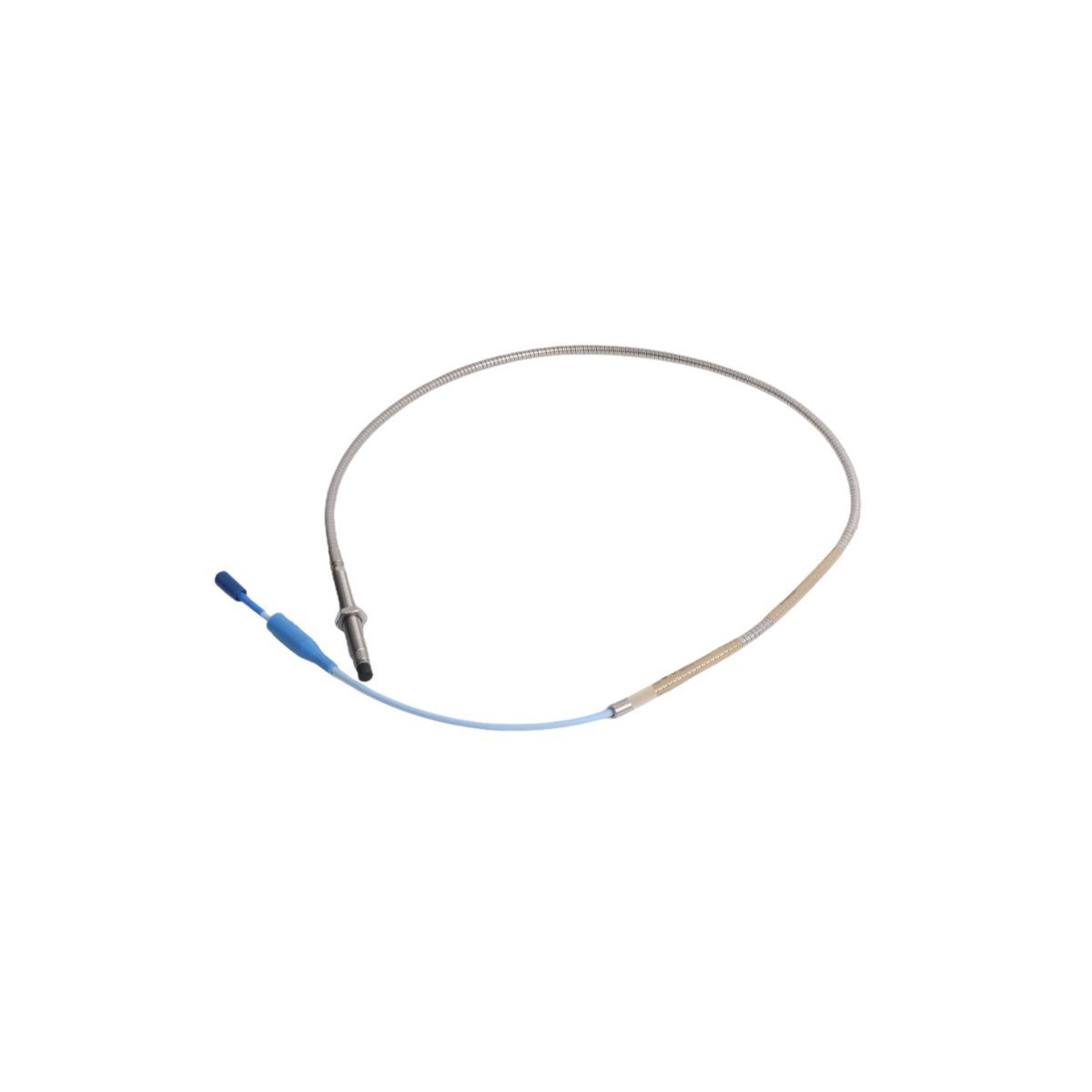

تم تكوين Bently Nevada 330104-01-17-05-01-05 (مسبار التقارب 330104 ) لمراقبة اهتزاز العمود غير المتصل والموضع الشعاعي في أنظمة حماية آلات Bently Nevada، ويوفر تنفيذًا كهربائيًا مباشرًا من خلال تقنية محول التيار الدوامي. يقوم تجميع المسبار بتحويل إزاحة العمود إلى إشارات جهد متناسبة لتحليل ديناميكية الدوار ومراقبة جهد الفجوة.

تحليل اللاحقة ومصفوفة النموذج

مواصفات الأجهزة

ديناميكية الدوار وقمع التداخل

تم تصميم مجموعة مسبار 3300 XL لتطبيقات مراقبة ديناميكية الدوار بما في ذلك اهتزاز العمود وتتبع الانحراف وتحليل الإزاحة المحورية. تعتمد استقرار الإشارة على مكونات نظام المحول المتطابقة التي تتكون من المسبار وكابل التمديد وإلكترونيات واجهة Proximitor.

يتم تحقيق قمع التداخل من خلال البناء المحوري المحمي وخصائص مقاومة الكابل المتحكم بها. تتطلب منشآت مراقبة الآلات متعددة القنوات فصلًا بين أسلاك المسبار والموصلات الكهربائية عالية التيار لتقليل تشويه الإشارة المستحثة.

يتم إجراء إجراءات التحقق من جهد الفجوة عادةً أثناء التشغيل مع ضبط موضع المسبار إلى حوالي -10 فولت تيار مستمر. قد تشير الانحرافات عن قيم جهد الفجوة المتوقعة إلى خلوص مسبار غير صحيح أو تلوث الموصل أو تناقضات التأريض.

الأسئلة المتداولة

س: هل يمكن لمسبار 330104-01-17-05-01-05 أن يعمل بدون مستشعر Proximitor؟
ج: لا. يتطلب المسبار إلكترونيات تكييف إشارة Bently Nevada متوافقة لتوليد خرج معاير.

س: هل يسمح بالاتصال المباشر بين طرف المسبار والعمود أثناء التشغيل؟
ج: لا. يعمل المسبار باستخدام مجال استشعار كهرومغناطيسي غير متصل ويجب أن يحافظ على الخلوص الميكانيكي المحدد.

س: هل يمكن تمديد كابل المسبار باستخدام موصلات محورية قياسية؟
ج: لا يوصى بتعديل الكابل لأن معايرة المحول تعتمد على مقاومة محددة وطول الكابل الإجمالي.

س: ما هو عامل التركيب الذي يقدم ضوضاء كهربائية بشكل شائع في إشارة الاهتزاز؟
ج: قد يؤدي توجيه كابلات المسبار بالقرب من مغذيات المحركات أو ملفات التتابع أو مخارج محرك التردد المتغير إلى إحداث تداخل كهرومغناطيسي.

س: هل يتم دعم الاستبدال الساخن أثناء بقاء قنوات المراقبة نشطة؟
ج: يجب إكمال استبدال المسبار فقط بعد تثبيط أو عزل قنوات حماية الآلات المرتبطة.

إرشادات التثبيت الميداني

تحقق من عمق إشباك خيط المسبار قبل التركيب النهائي لمنع الاتصال بين طرف المسبار وأسطح العمود الدوار.

حافظ على الفصل المادي بين كابلات المحول والموصلات الكهربائية عالية الطاقة عبر مسارات توجيه صينية الكابلات.

تجنب الانحناء المفرط للكابل بالقرب من انتقالات الموصل أو مخارج المسبار للحفاظ على سلامة الحماية.

افحص الموصلات المحورية بحثًا عن تلوث الزيت أو الأكسدة أو الحطام المعدني قبل تشغيل النظام.

تأكد من ممارسات تأريض الدرع وفقًا لإجراءات تثبيت Bently Nevada لتقليل تيارات الحلقة الأرضية الدوارة.

معلومات الطلب

(1) تتضمن الشحنة مجموعة مسبار تقارب Bently Nevada 330104-01-17-05-01-05 واحدة.

(2) يتم تضمين كابل متحد المحور محمي ومكونات الموصل المثبتة من المصنع.

(3) يتم توفير كابلات التمديد المتوافقة ومستشعرات Proximitor بشكل منفصل ما لم يتم تحديدها في تكوين الطلب.

(4) قد تتضمن الأجهزة المراقبة المرتبطة وحدات حماية الآلات Bently Nevada 3300 XL و 3500.

تفاصيل العبور والتعبئة

وقت التسليم: 2-7 أيام عند الانتهاء من الدفع. الشحن متاح من خلال خدمات لوجستيات DHL و FEDEX و UPS الصناعية.

يتم تعبئة كل مجموعة مسبار باستخدام عبوة صناعية مضادة للكهرباء الساكنة مع حماية من الكرتون المقوى للتصدير وتغليف داخلي مقاوم للرطوبة لنقل الأدوات الحساسة للاهتزاز.
