نظرة عامة على المنتج

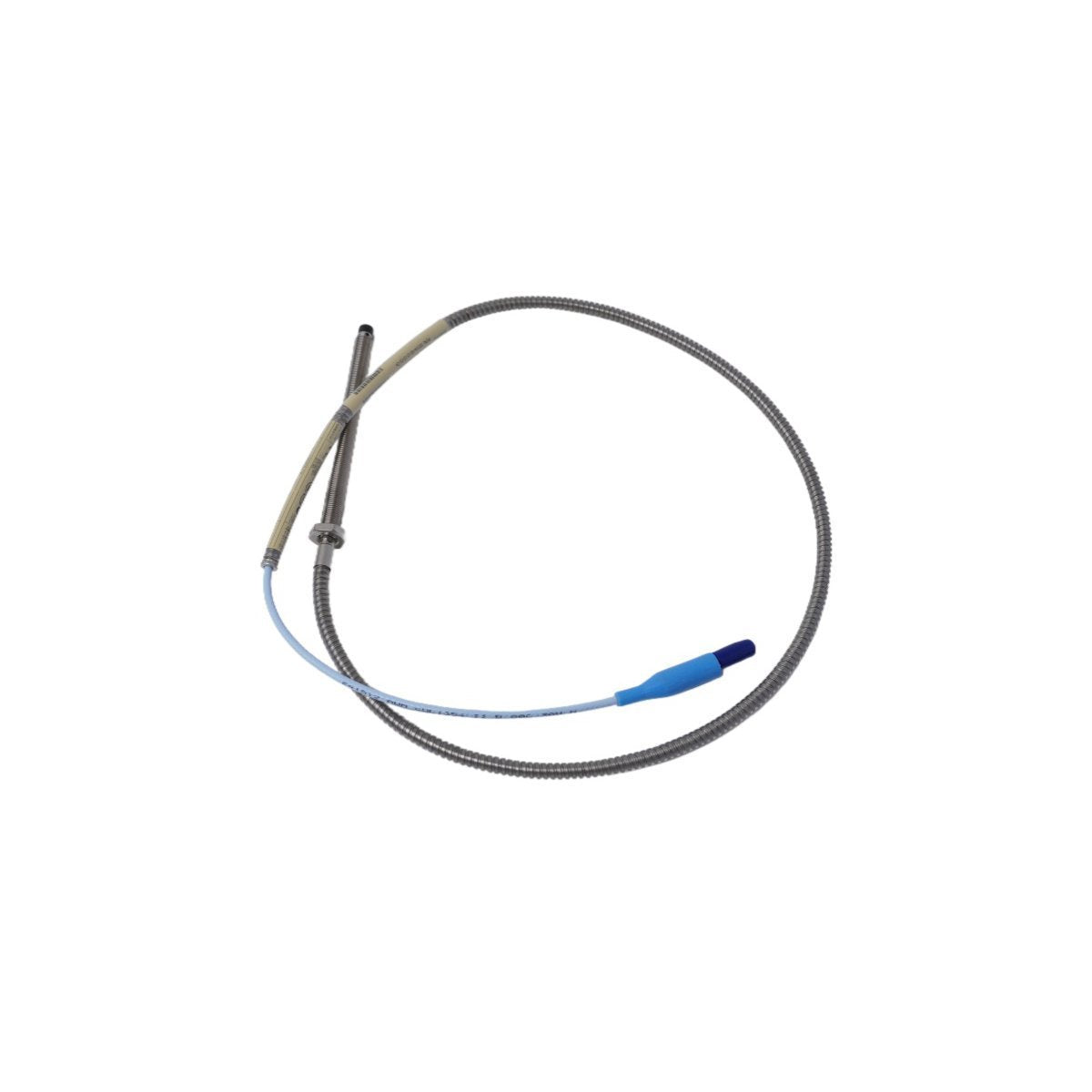

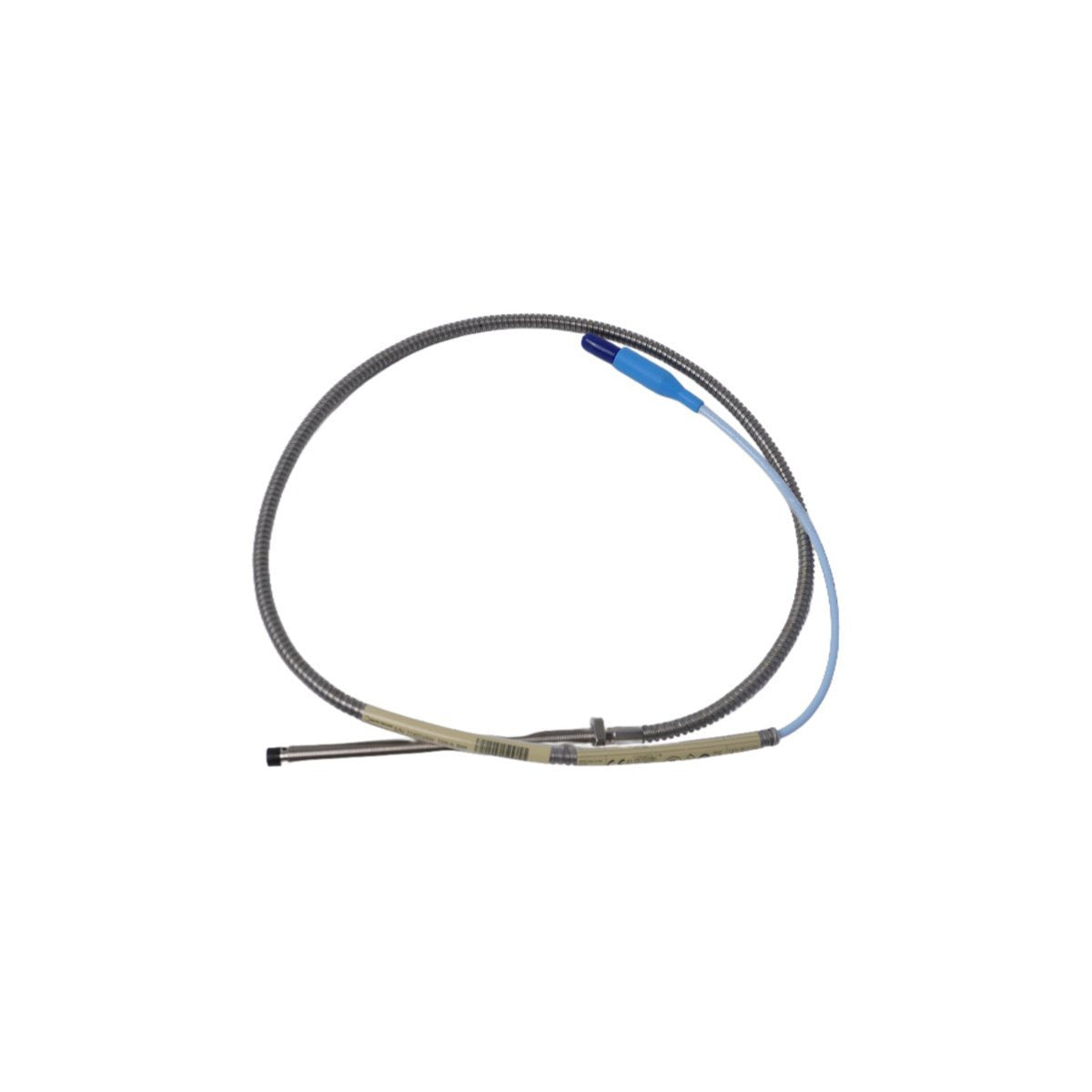

يقدم مسبار التقارب Bently Nevada 330104-00-13-10-01-05 بيانات إزاحة ديناميكية حيوية وتحديد موقع ثابت من الأصول الدوارة الثقيلة. يستكشف مستشعر التيار الدوامي الصناعي هذا بقطر 8 مم الاهتزازات المجهرية للأعمدة والتمددات الحرارية، ويرسل تغيرات جهد موثوقة إلى حامل حماية Bently Nevada 3500. إنه يتفوق في تطبيقات تشخيص الآلات الحرجة حيث تهدد القوى الفيزيائية الشديدة ودرجات الحرارة العالية الاستقرار الهيكلي. تنشر فرق صيانة المصانع هذا المحول عبر التوربينات البخارية، وضواغط الغاز عالية الضغط، ومضخات العمليات الكبيرة لتشغيل أنظمة الإغلاق في حالات الطوارئ التلقائية. من خلال الحفاظ على استمرارية القياس الدقيقة في ظل الظروف القاسية، يساعد هذا المستشعر على التخلص من مخاطر الفشل الكارثي، ويغذي معلومات حالة الأصول بسلاسة في شبكات التحكم الموزعة عالية المستوى.

تجزئة رقم الجزء وترميز الهندسة

تكوين غطاء غير مُسنن

تشير اللاحقة 00 إلى جزء غير مُسنن بطول 0 مم، مما يؤسس ملفًا خارجيًا مُسننًا بالكامل يمنح فنيي الأجهزة قابلية تعديل كاملة داخل كتيفة التثبيت.

مواصفات عمق الغلاف الكلي

تشير اللاحقة 13 إلى طول غلاف إجمالي يبلغ 13 مم، مما يوفر هيكلًا مضغوطًا منخفض الارتفاع مصمم خصيصًا للأغلفة الضحلة للآلات وفجوات المحامل الداخلية.

المدى الكلي للكابل المدمج

تشير اللاحقة 10 إلى طول كابل إجمالي يبلغ 1.0 متر (3.3 قدم)، مع الحفاظ على السعة الكهربائية المعايرة الدقيقة المطلوبة للاتصال بشكل صحيح مع كابل تمديد النظام.

ملف موصل الكابل

توفر اللاحقة 01 موصلًا قياسيًا محوريًا مصغرًا من نوع click-loc بدون غطاء درع مرن خارجي، مما يضمن كبلًا أخف وزنًا وقابلًا للانحناء للغاية لمسارات تثبيت الأنابيب المدمجة.

ترخيص السلامة الجوهرية

تشير اللاحقة 05 إلى شهادات وكالة عالمية متعددة للمناطق الخطرة، مما يصرح بتركيب مستشعر آمن داخل البيئات الصناعية المتقلبة التي تتطلب تصميمات سلامة جوهرية.

بيانات الأجهزة والحدود التشغيلية

تثبيت ميداني ومصفوفة المعايرة

تقنية محاذاة جهد الفجوة

يجب على فرق العمل الميدانية التحقق من جهد الفجوة المادية أثناء التركيب الميكانيكي باستخدام جهاز قياس رقمي متعدد معاير في منافذ اختبار مستشعر القرب. قم بلف المسبار في المنفذ الملولب حتى تعرض الشاشة قيمة مستقرة تبلغ -10.0 VDC، مما يضمن أن هدف المستشعر يقع مباشرة في منتصف نافذة معايرته الخطية.

قيود التخطيط المحوري

حافظ على نصف قطر انحناء كابل أدنى صارم يبلغ 25.4 مم (1.0 بوصة) أثناء التوجيه الهيكلي. يؤدي الضغط المفرط أو المنعطفات الحادة إلى قطع قلب النحاس المطلي بالفضة الداخلي، مما يؤدي إلى سعة ضالة تفسد قراءة تردد الاهتزاز.

بروتوكولات عزل الدرع

حافظ على درع الموصل المحوري الخارجي عائمًا ومعزولًا تمامًا عن هيكل الماكينة أو صناديق التوصيل المعدنية المحلية. قم بتأريض دائرة الإرسال حصريًا في الناقل المشترك لحامل الشاشة للتخلص من تشوه الحلقة الأرضية.

قابلية التكيف مع البيئات القاسية

التخفيف من التمدد الحراري

يحافظ طرف البولي فينيلين سلفيد المتخصص على شكله الهندسي الدقيق عبر التحولات الحرارية الشديدة، مما يمنع انحراف القياس أثناء إجراءات بدء تشغيل وإيقاف التوربينات عالية السرعة.

مزامنة بنية التحكم الموزع

يرسل هذا المستشعر إشارات تناظرية منخفضة الضوضاء مباشرة إلى نظام المراقبة Bently Nevada 3500. يقوم الحامل برقمنة تدفقات البيانات ويبث السجلات عبر Modbus TCP أو OPC UA إلى منصات DCS للمصانع مثل Honeywell Experion PKS، مما يتيح التشخيصات الوظيفية المتقاطعة في الوقت الفعلي.

الطلب ومحتويات الطقم

(1) مسبار تقارب Bently Nevada 330104-00-13-10-01-05 أصلي واحد مع كابل محوري بطول 1 متر مرفق.

(2) صواميل قفل مطابقة من الفولاذ المقاوم للصدأ لتثبيت عمق الغلاف المادي ضد اهتزاز الماكينة المستمر.

(3) غطاء موصل سيليكون متخصص مصمم لعزل وصلة click-loc ضد الرطوبة وبخار الزيت.

(4) وثائق اختبار المصنع الفردية التي تتحقق من الخطية الكهربائية الدقيقة والامتثال لعامل المقياس.

عمليات اللوجستيات ونوافذ الإرسال

مواعيد شركات الشحن العالمية

يقوم قسم التنفيذ لدينا بإرسال الطلبات في غضون 3-5 أيام عندما يتم مسح دفع التحقق من حساباتنا. يتم شحن كل طلب عبر شبكات الشحن الجوي السريع العالمية الممتازة، باستخدام DHL أو FedEx أو UPS للتعامل الدولي السريع.

تغليف وقائي متقدم

نقوم بتغليف كل مجموعة مستشعر داخل أكمام تغليف صناعية ثقيلة ومضادة للكهرباء الساكنة. يحمي هذا التدريع الصارم الإلكترونيات الداخلية عالية التردد للتيار الدوامي من المجالات الساكنة الخطرة والصدمات الميكانيكية القاسية أثناء النقل العالمي.

أسئلة وأجوبة صيانة الآلات

س1: ما هو الاختلاف الهيكلي الذي يميز سلسلة الطراز 330104 عن سلسلة الطراز 330101؟

ج1: تستخدم سلسلة الطراز 330104 خيوطًا مترية M10 × 1 على غلاف المسبار، بينما تستخدم سلسلة الطراز 330101 خيوطًا كسرية قياسية 3/8-24 UNF، مما يجعل هذه الوحدة مثالية لتكوينات الآلات الأوروبية أو الدولية.

س2: هل يمكنني توصيل هذا المسبار بطول 1.0 متر مباشرة بكابل تمديد بطول 11 مترًا؟

ج2: لا. يجب عليك اختيار كابل التمديد بناءً على طول النظام الكلي. يتطلب هذا المسبار بطول 1.0 متر كابل تمديد مطابق بطول 4.0 متر لإنشاء نظام قياسي بطول 5 أمتار، أو كابل تمديد بطول 8.0 متر لإكمال نظام بطول 9 أمتار.

س3: ما هي طرق الدفع التي تسمحون بها لطلبات الأعمال العاجلة؟

ج3: نقبل التحويلات البنكية الدولية المباشرة للشركات (T/T)، وحسابات الأعمال الأولية المؤكدة، وشبكات الدفع الرقمية العالمية الرئيسية من شركة لشركة (B2B).

س4: كيف يمكنني اختبار السلامة المادية للكابل إذا كنت أشك في وجود تشققات داخلية في الأسلاك؟

ج4: افصل المسبار وقم بإجراء فحص للمقاومة عبر الدبوس المركزي والدرع الخارجي. يجب أن يعيد المستشعر الوظيفي بطول 1.0 متر قيمة ثابتة بين 5.9 و 7.7 أوم. أي قراءات متقلبة أو مفتوحة تعني أن الكابل يتطلب الاستبدال.
