نظرة عامة على المنتج

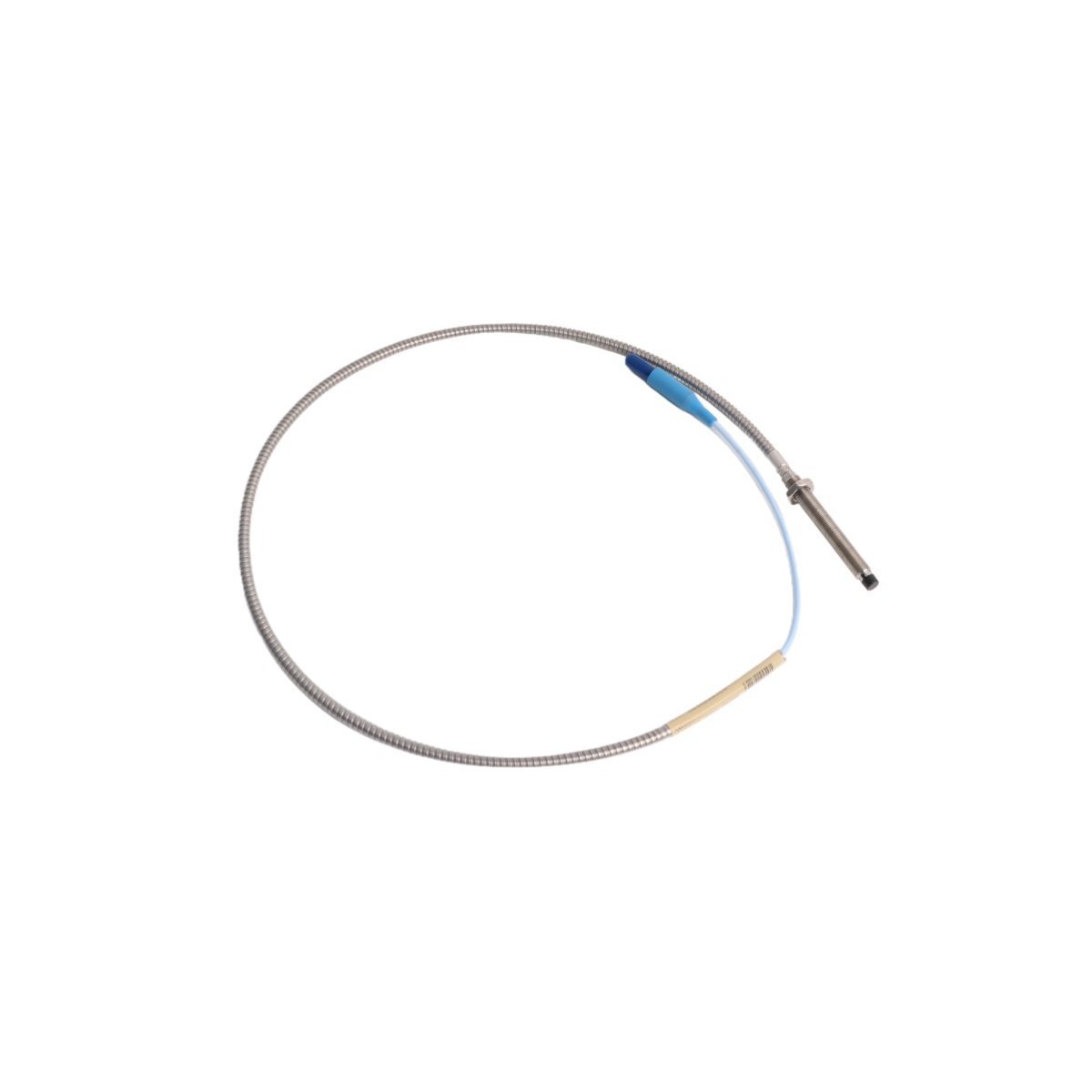

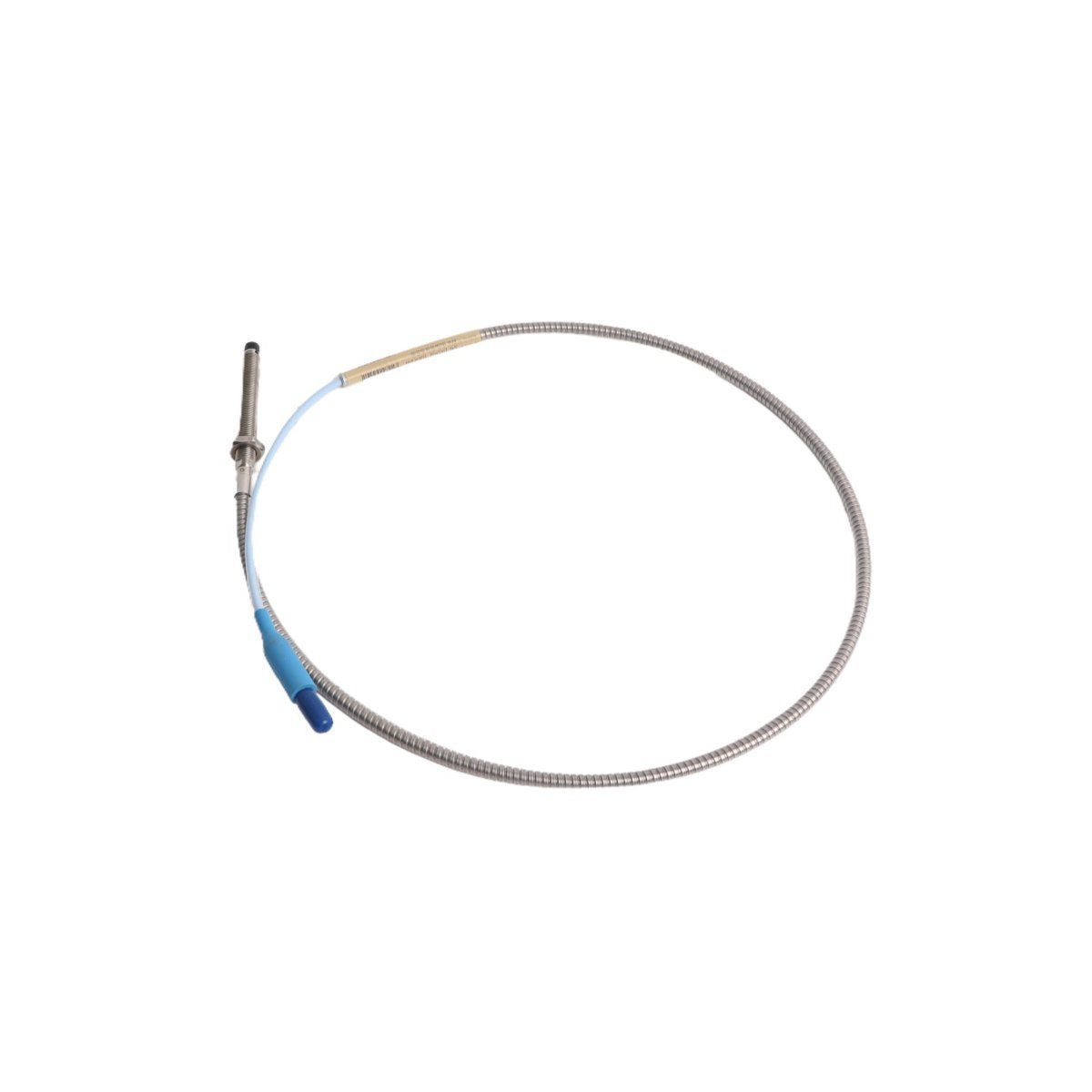

يعمل مسبار التقارب Bently Nevada 330104-00-08-10-01-00 كمصدر موثوق للغاية لاكتساب البيانات لشبكات مراقبة الآلات الدوارة الحيوية. يستشعر مستشعر XL 8mm المتري 3300 هذا بنشاط الاهتزازات الشعاعية للعمود وموضع الدفع المحوري والسرعة الدورانية عبر أصول المعالجة الصناعية المعقدة. من خلال إنشاء مجال كهرومغناطيسي عالي التردد، يتتبع المسبار التغيرات المجهرية في الإزاحة بخطية فائقة، ويرسل بيانات قياس الجهد الخام النظيفة مباشرة إلى رفوف حماية Bently Nevada 3500 وأنظمة التحكم الموزعة (DCS) على مستوى المصنع. يحمي غلافها المدرع المصنوع من الفولاذ المقاوم للصدأ المرن الكابل المحوري الداخلي من البيئات الميكانيكية العدوانية. يعتمد مهندسو غرفة التحكم على هذا التدفق المستمر للبيانات لتنفيذ تسلسلات إيقاف الطوارئ الفوري (ESD)، والتخفيف من الاحتكاك الميكانيكي، وحماية الأصول ذات رأس المال العالي مثل ضواغط العمليات وعلب التروس والتوربينات البخارية من الأعطال الكارثية.

التسمية الهيكلية ومنطق الخيار

تحدد التكوينات الأبجدية الرقمية السمات الميكانيكية الدقيقة والامتثال للتخطيط الصناعي لمستشعر 3300 XL هذا.

00 - ملف تعريف ملولب بالكامل

يشير البادئة المزدوجة الصفرية إلى طول غير ملولب 0 مم. تمتد الخيوط المترية M10 x 1 على طول جسم المسبار المصنوع من الفولاذ المقاوم للصدأ بالكامل، مما يوفر أقصى تعديل للموضع داخل مجموعات الأقواس وأكمام التثبيت أثناء محاذاة الماكينة.

08 - اختيار طول العلبة

يحدد هذا الجزء طول العلبة الإجمالي 80 ملم. يوفر هذا التكوين الأسطواني متوسط الحجم دعمًا ميكانيكيًا صلبًا للمكونات الداخلية مع ضمان وصول مجموعة المسبار عبر الغلاف الخارجي للآلات لمواجهة العمود الهدف بشكل آمن.

10 - تحديد الطول الإجمالي

يوفر هذا الخيار طولًا ماديًا إجماليًا يبلغ 1.0 متر (3.3 قدم) لسلك المسبار المدمج. يضمن مسارًا قصيرًا منخفض المقاومة خارج بيئة الماكينة الداخلية الشديدة، مما يسهل عمليات التسليم النظيفة للاتصال بكابلات تمديد النظام الخارجي.

01 - موصل وملف حماية مدرع

يجمع هذا الخيار بين موصل ClickLoc محوري مصغر مع غلاف حماية موصل مصنع مدمج وغلاف كابل مدرع قياسي. يمنع الدرع الفولاذي المقاوم للصدأ السحق والتآكل والقطع من حطام الآلات الداخلية الحاد، مما يحافظ على الدرع الكهربائي سليمًا.

00 - حالة الموافقة على المناطق الخطرة

يشير الصفران الأخيران إلى أن شهادات المناطق الخطرة المحددة غير مطلوبة لهذا النموذج. يوفر نفس مقاييس القياس عالية الدقة كنماذج معتمدة، مما يجعله جزءًا بديلًا فعالًا من حيث التكلفة لأقسام المصنع للأغراض العامة وغير الخطرة.

السمات الميكانيكية والكهربائية

تحديد المواقع الميدانية والقواعد الميكانيكية

يجب على مهندسي الميدان ضبط الفجوة الميكانيكية لمسبار M10 x 1 لمحاذاة الهدف داخل مساحة العمل الخطية الدقيقة لنظام مستشعر 3300 XL. قم بتوصيل مقياس جهد رقمي بمنافذ اختبار مستشعر Proximitor المقابلة وقم بتدوير غلاف المسبار بعناية حتى يقرأ جهد فجوة التيار المستمر الثابت -10.0 فولت تيار مستمر بالضبط.

راقب نصف قطر انحناء كابل لا يقل عن 25.4 مم (1.0 بوصة) للسلك المدرع لمنع التواء الهيكل الداخلي أو توهين العزل الكهربائي. عند تركيب المسبار في أغلفة محامل عالية الاهتزاز، استخدم صواميل قفل مناسبة لمنع ارتخاء الخيط. يجب أن يكون واقي موصل ClickLoc مثبتًا ومربوطًا بإحكام لمنع الزيوت الصناعية المحيطة والتكثف والغبار الموصل من إتلاف نقطة إنهاء المحور عالي التردد.

التآزر التشغيلي وأداء TSI

يوفر المسبار المدرع 330104 ملفات تعريف أداء مستقرة في ظل ظروف فيزيائية قاسية حيث تتسبب الرطوبة ودورات الحرارة الشديدة والتعرض المستمر للزيوت في تدهور الكابلات القياسية غير المدرعة قبل الأوان. يحافظ وجه طرف كبريتيد البوليفينيلين (PPS) على السلامة الهندسية المطلقة حتى عتبات التشغيل القصوى، مما يمنع انحراف المعايرة على مدى دورات تشغيل ممتدة.

يتكامل هذا المستشعر مباشرة مع برامج تشخيص أجهزة الإشراف على التوربينات (TSI) الحالية. يقوم ببث بيانات المعاوقة النظيفة وغير المخزنة إلى وحدات مراقبة Proximitor 3500/42M، مما يربط حركة الجهاز الفيزيائية بشبكات الأتمتة مثل Honeywell Experion PKS أو هياكل Siemens S7. يسمح هذا التكامل السلس للأجهزة للنظام بمعالجة أشكال موجة المدار الفورية والمرحلة المتقاطعة والقاعدة الزمنية، مما يضمن اكتشاف مشغلي المصنع لعدم توازن العمود أو خفقان الزيت الهيدروديناميكي على الفور قبل أن تتجاوز تحملات المحاور المتقاطعة عتبات السلامة.

قائمة مكونات الحزمة

(1) مسبار مدرع أصلي Bently Nevada 330104-00-08-10-01-00 3300 XL 8mm.

(2) غلاف حماية موصل مصنع مثبت مسبقًا مطابق لطرف ClickLoc.

(3) غطاء بلاستيكي قابل للإزالة يحمي الخيوط الدقيقة M10 x 1 وطرف استشعار PPS.

(4) وثائق فنية تثبت الامتثال لتفاوتات تصنيع المعدات الأصلية.

اللوجستيات العالمية وحماية الأصول

يقوم مركز التنفيذ لدينا بإعداد وإرسال الطلبات في غضون 2-7 أيام من تأكيد الدفع النهائي. نقوم بتوجيه جميع الشحنات الدولية عبر شركات الشحن السريع العالمية الرائدة، بما في ذلك DHL وFEDEX وUPS، لضمان وصول سريع وتتبع كامل. يخضع كل مسبار مدرع لبروتوكولات فحص صارمة قبل إغلاقه داخل عبوة صناعية متعددة الطبقات ومضادة للكهرباء الساكنة. يحمي هذا الاحتواء المحمي من التفريغ الكهروستاتيكي والممتص للصدمات ملف المحول الداخلي من التفريغ الكهروستاتيكي ويخفف الغلاف المادي من التأثير الميكانيكي أثناء النقل، مما يضمن وصول أجهزتك جاهزة للنشر الفوري.

الأسئلة الشائعة حول التثبيت والتقنية

س1: ما هي مزايا الحماية المحددة التي يوفرها غلاف الدرع المدمج مقارنة بالكابلات القياسية؟

ج1: يوفر الدرع المرن المصنوع من الفولاذ المقاوم للصدأ حاجزًا ماديًا شديد التحمل يمنع القطع أو الانضغاط أو السحق من عناصر الماكينة المتحركة، ورقائق المعدن المتطايرة، وتلامس الأدوات الخشنة أثناء عمليات الصيانة، مما يحافظ على مسار الإشارة منخفض الضوضاء للقلب المحوري الداخلي.

س2: هل يمكنني دمج هذا المسبار المتري M10 x 1 مع كابل تمديد مخصص لمسبار 3/8-24 إمبراطوري؟

ج2: نعم. تحافظ عائلة 3300 XL 8mm على التوافق الكهربائي الكامل بين المتغيرات المترية والإمبراطورية. تتطابق اللفات الداخلية والخصائص الكهربائية تمامًا، مما يعني أنه يمكنك توصيل هذا المسبار M10 x 1 بأي كابل تمديد 3300 XL 8mm قياسي بالطول الكلي الصحيح للنظام.

س3: كيف يمكنني التحقق مما إذا كان المسبار قد تعرض لعطل كهربائي داخلي باستخدام مقياس متعدد؟

ج3: افصل المسبار عن كابل التمديد وقم بقياس المقاومة بين الدبوس المركزي لـ ClickLoc والجسم المحوري الخارجي. يسجل مسبار 330104 السليم بكابل مدمج بطول 1.0 متر عادةً قيمة مقاومة تيار مستمر مستقرة تتراوح بين 4.0 و 6.0 أوم؛ تشير قراءة المقاومة اللانهائية إلى دائرة مفتوحة أو سلك داخلي مكسور.

س4: هل سيؤثر عدم وجود موافقات على المناطق الخطرة على دقة أداء المسبار؟

ج4: لا. يستخدم هذا المسبار نفس ملف الاستشعار وطرف PPS والإلكترونيات الداخلية تمامًا مثل الإصدارات المعتمدة، مما يوفر دقة وخطية متطابقتين وعامل مقياس 200 ملي فولت/ميل. يقتصر ببساطة على بيئات المصانع غير المصنفة حيث لا تكون شهادات السلامة مطلوبة قانونيًا.
