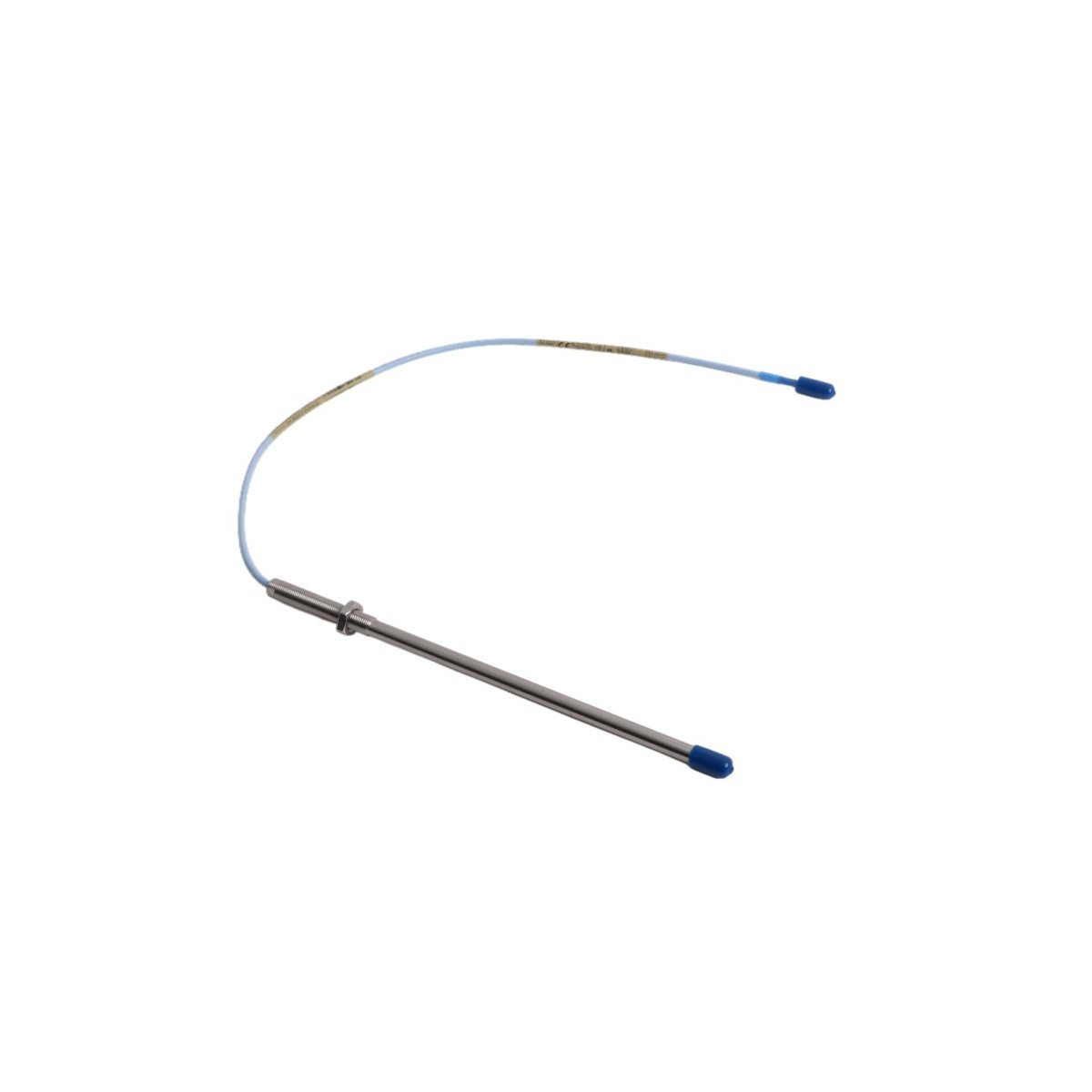

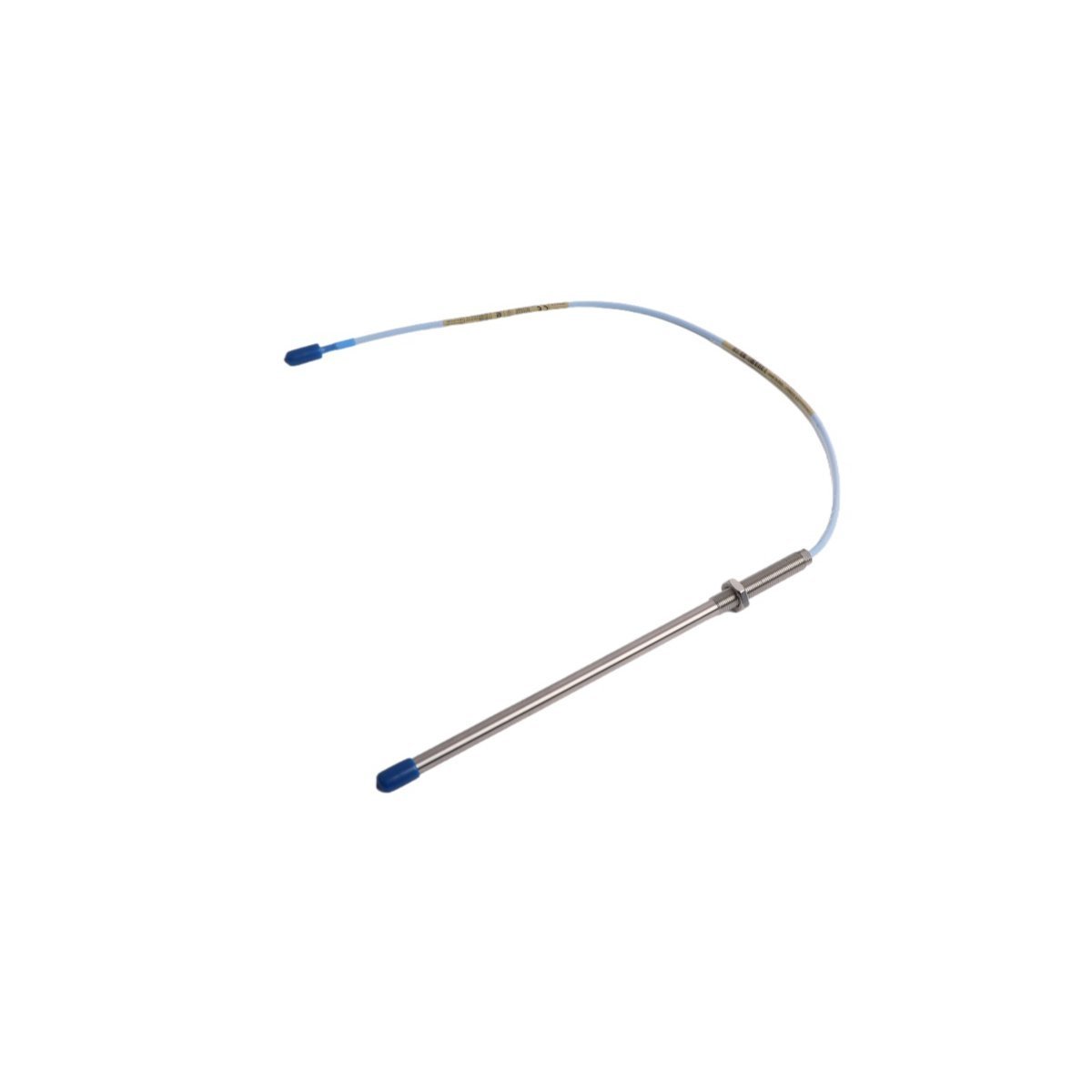

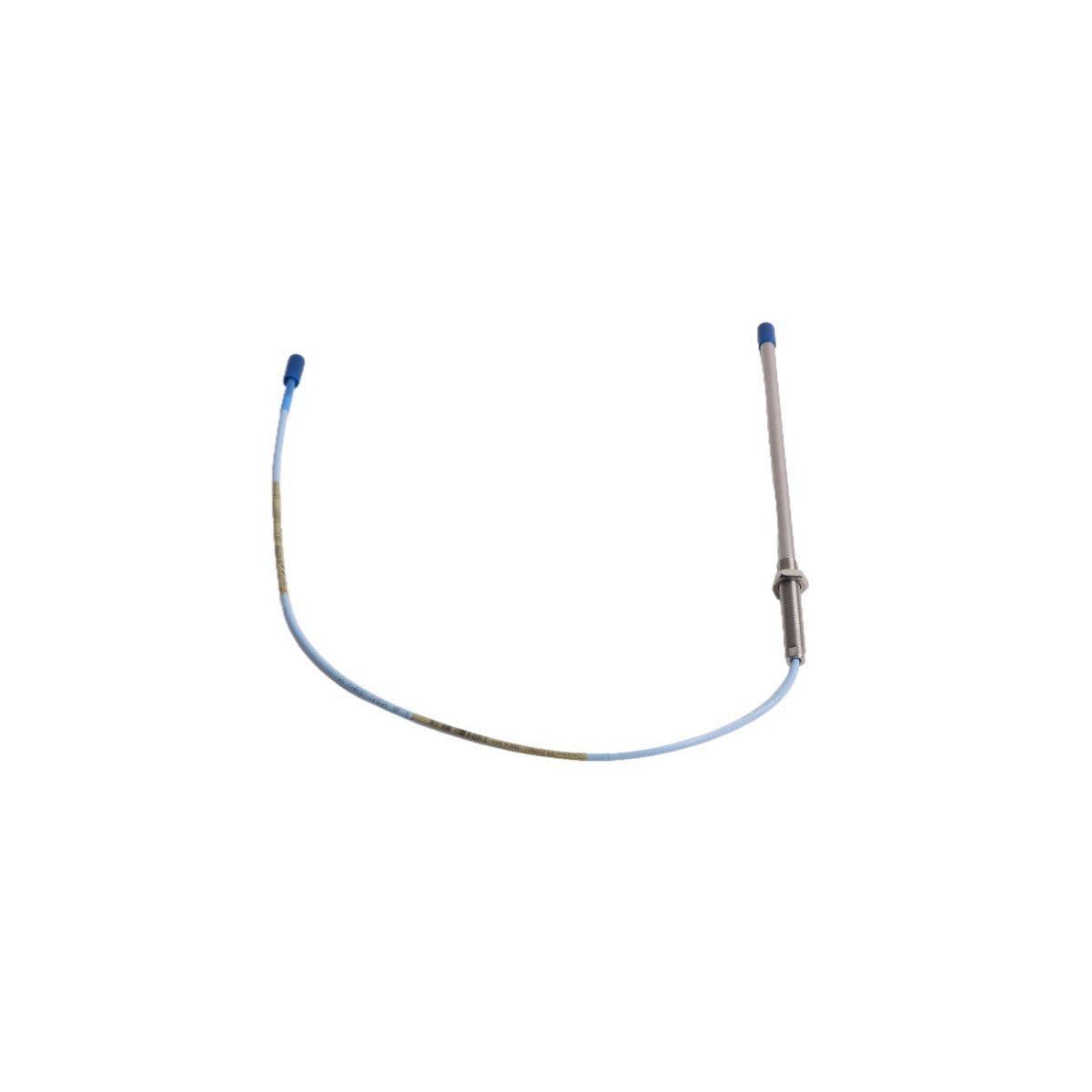

تم تكوين Bently Nevada 330103-19-25-10-01-00 (مجسات التقارب 330103-19-25-10-01-00 ) لقياس اهتزازات العمود الشعاعية والمحورية في منصات المراقبة 3300 XL، ويوفر هذا الجهاز تنفيذًا ماديًا/كهربائيًا مباشرًا لاستشعار الإزاحة بدون تلامس.

مصفوفة تكوين اللاحقة

تستخدم سلسلة 330103 نظام ترميز موحد لتحديد الخصائص الميكانيكية والكهربائية. يحدد التكوين 19-25-10-01-00 حجم السن اللولبي الفيزيائي، وطول الهيكل، والطول الكلي لكابل النظام، ومعيار إنهاء الموصل المطلوب للتكامل في أنظمة مستشعر القرب 3300 XL.

مواصفات الأجهزة

سلامة إشارة المحول

تعتمد دقة التشغيل على القياس الدقيق لمسبار التيار الدوامي لضمان خرج جهد خطي يتوافق مع فجوة الهدف. يجب على المستخدمين التحقق من صحة جهد الفجوة (أهداف -10 VDC) عند مخرج مستشعر Proximitor أثناء التشغيل لضمان عمل النظام ضمن النطاق الخطي المعاير. يعتمد الحصول على بيانات ديناميكيات الدوار عالية التردد على قمع التداخل الفعال؛ لذلك، يجب أن يظل التدريع المحوري مستمرًا ومؤرضًا حصريًا عند نقطة إنهاء الشاشة لمنع حلقات التأريض.

محتويات الطلب

• مسبار القرب 330103-19-25-10-01-00

• تجميع كابل محوري متكامل

• صواميل تثبيت من الفولاذ المقاوم للصدأ

• وثائق التركيب الفنية

بروتوكولات التركيب الميداني

• سلامة السطح: تأكد من أن منطقة العمود المستهدف خالية من الخدوش أو النتوءات أو طبقات السطح التي يمكن أن تؤثر على انتظام مجال التيار الدوامي.

• التثبيت الميكانيكي: قم بربط جسم المسبار في كتيفة التثبيت حتى يتلامس مع العمود، ثم اسحبه إلى مسافة الفجوة المحددة للجهاز.

• التعامل مع الموصل: احمِ الموصل المحوري من الرطوبة والملوثات باستخدام الأغطية المرفقة حتى التكامل النهائي.

• التدريع: تأكد من تثبيت مسار الكابل باستخدام مشابك معزولة لمنع الإجهاد الميكانيكي على عازل الكابل المحوري.

• مطابقة المعاوقة: تحقق من أن الطول الكلي للنظام يتطابق مع معايرة Proximitor 5 أمتار أو 9 أمتار لتجنب أخطاء تحول الطور في الإشارة المراقبة.

الأسئلة المتداولة

• هل يمكن استخدام هذا المسبار في أنظمة 3300 القياسية (غير XL)؟ لا، مكونات 3300 XL معايرة خصيصًا لمستشعرات Proximitor 3300 XL؛ سيؤدي خلط السلاسل إلى أخطاء في القياس.

• ما هو تأثير تلف طرف المسبار؟ الخدوش الطفيفة على طرف PPS لا تؤثر بشكل عام على القراءات، ولكن التلف الهيكلي سيبطل منحنى المعايرة.

• هل طول الكابل قابل للتعديل في الموقع؟ لا، الطول ثابت من المصنع. يؤدي قطع الكابل إلى تغيير سعة النظام ويجعل المستشعر غير دقيق.

• كيف أتعرف على حلقة التأريض؟ يشير التداخل عالي التردد 50/60 هرتز الذي يلاحظ على إشارة الاهتزاز عادةً إلى حلقة تأريض أو إنهاء درع غير صحيح.

• هل يمكن استخدامه في البيئات المبردة بالهيدروجين؟ نعم، المواد متوافقة مع بيئات المولدات القياسية المبردة بالهيدروجين.

• كيف يتم الحفاظ على الحساسية؟ الحساسية ثابتة عند 200 mV/mil (7.87 V/mm) ويتم الحفاظ عليها بواسطة مجموعة Proximitor-Probe-Cable المتطابقة.

• هل يهم الاتجاه للقياس الشعاعي؟ يجب تركيب المجسات بزاوية 45 درجة بالنسبة للخط المركزي الرأسي لتحليل محمل الجورنال الأمثل.

• لماذا تستخدم حافظة الفولاذ المقاوم للصدأ؟ توفر مقاومة للتآكل وسلامة هيكلية لتركيب الآلات الصناعية.
