نظرة عامة على المنتج

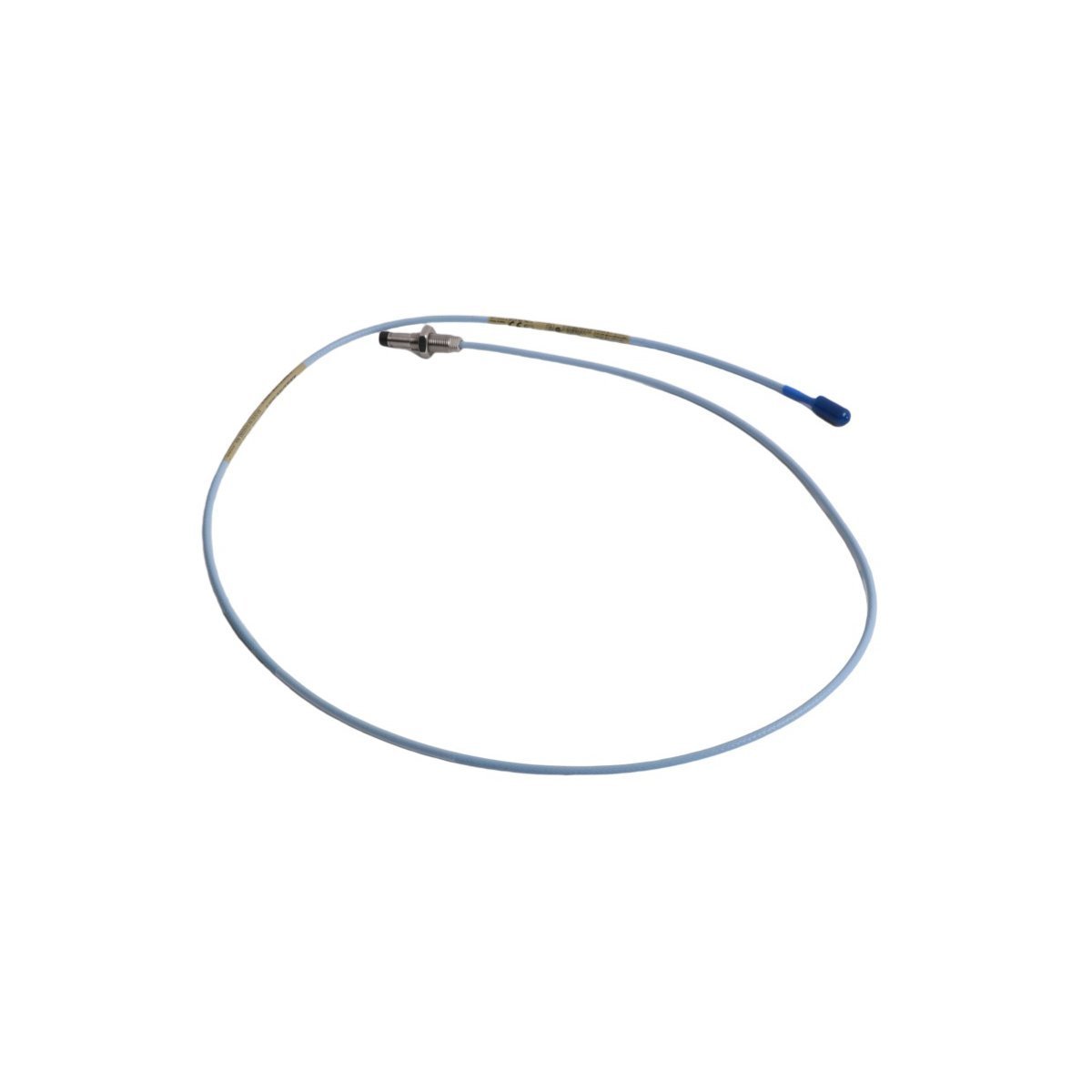

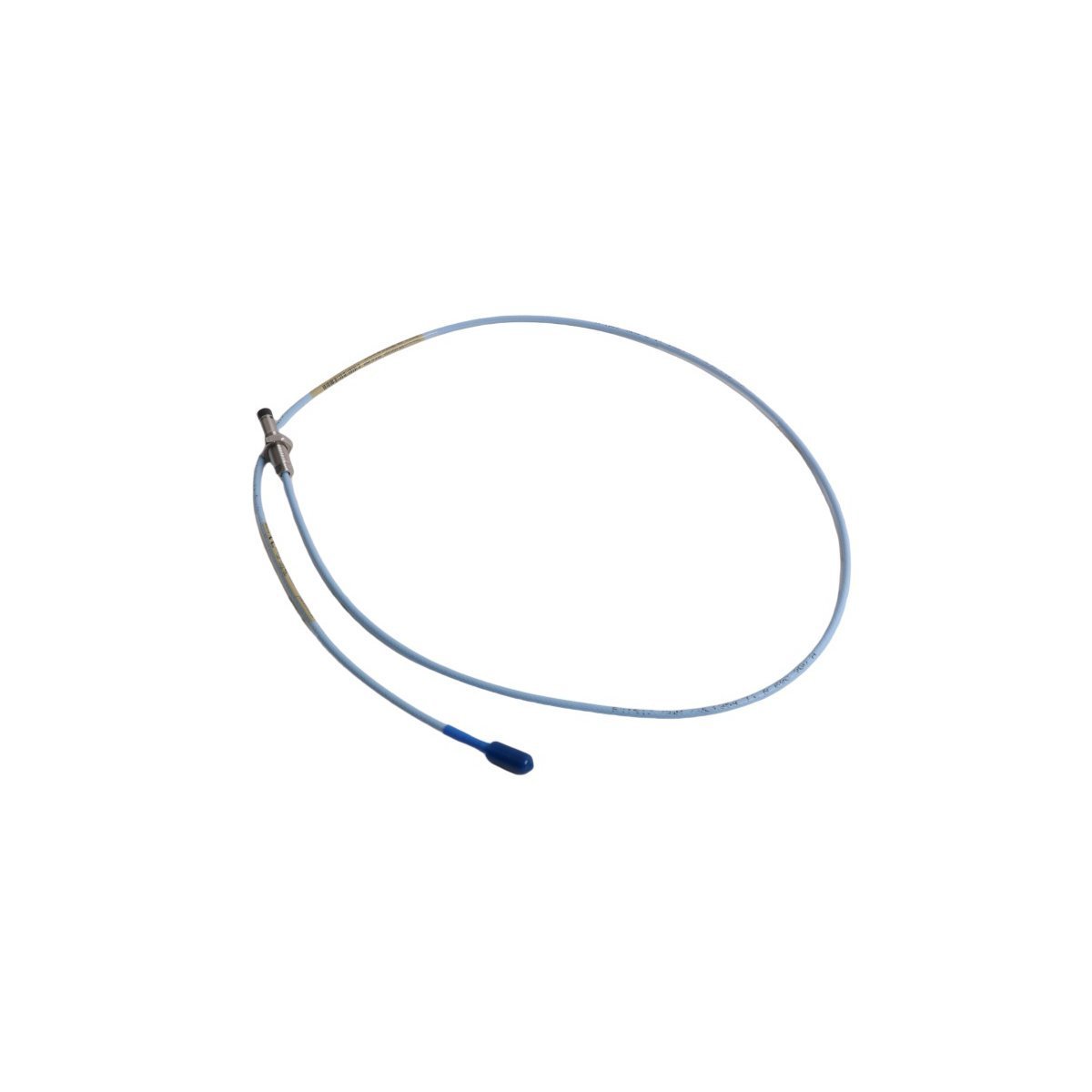

يقدم مسبار التقارب 330103-01-04-10-02-05 من Bently Nevada مراقبة دقيقة لاهتزاز العمود وإزاحته للآلات الدوارة عالية الأداء التي تعمل في التطبيقات الصناعية الحيوية. تم تصميم هذا المسبار ضمن منصة محول 3300 XL 8 مم المتقدمة، ويكتشف باستمرار حركة العمود المجهرية والسلوك الميكانيكي الديناميكي بخطية ممتازة وسلامة إشارة واستقرار حراري.

ينشر المشغلون الصناعيون هذا النموذج على نطاق واسع في التوربينات البخارية، وضواغط الغاز، والمضخات الطاردة المركزية، وموسعات التوربو، والمولدات، والمحركات عالية السرعة حيث تؤثر حماية الآلات المستمرة بشكل مباشر على إنتاجية المصنع وسلامة التشغيل.

يتيح تصميمه الصناعي المتين الاندماج السلس مع أنظمة مراقبة الآلات Bently Nevada 3300 و 3500، ومنصات أجهزة الإشراف على التوربينات، وبنى إيقاف الطوارئ، وهياكل الصيانة التنبؤية المتصلة بأنظمة التحكم الموزعة مثل Honeywell Experion PKS. تعتمد فرق الصيانة على هذا المسبار لتحديد عدم التوازن، ومركزية العمود، وعدم استقرار الدوار، وتدهور المحمل، والارتخاء الميكانيكي قبل حدوث عطل حرج في المعدات.

تحليل تكوين المسبار

يحدد هيكل اللاحقة لنموذج 330103-01-04-10-02-05 ترتيب تثبيت المسبار، وطول النظام المعاير، ونمط الموصل، وتكوين الموافقة، ومواصفات مادة الكابل.

يمنع تصميم كابل FluidLoc هجرة مواد التشحيم عبر مجموعة الكابلات، مما يحسن موثوقية المراقبة على المدى الطويل داخل بيئات التوربينات والضاغطات المعرضة لتلوث الزيت.

مواصفات الأداء

توصيات التثبيت الميداني

يجب على الفنيين التحقق من محاذاة تركيب المسبار وخلوص العمود المستهدف بعناية أثناء التثبيت للحفاظ على دقة قياس الاهتزاز المثلى عبر نطاق تشغيل الآلات بالكامل. يعمل التموضع الميكانيكي الصحيح على تحسين استقرار شكل الموجة وأداء تشخيص الآلات بشكل كبير.

تحقق معظم التطبيقات الصناعية استجابة إشارة مستقرة بجهود فجوة ثابتة تتراوح بين -8 فولت تيار مستمر و -12 فولت تيار مستمر اعتمادًا على تركيبة مادة العمود وهندسة تثبيت المسبار. قد يؤدي الانحراف الزائد عن الفجوة إلى تقليل الخطية والتأثير على دقة مراقبة الاهتزاز العابر.

يجب توجيه كابلات المسبار بشكل مستقل عن مخرجات العاكس، وموصلات المحرك عالية الجهد، ومعدات الطاقة التبديلية لتقليل التداخل الكهرومغناطيسي. حافظ على انحناءات تدريجية للكابلات طوال مسار الأنبوب للحفاظ على فعالية التدريع ومنع إجهاد الكابل تحت ظروف الاهتزاز المستمر.

يجب أن تظل مجموعات كابلات FluidLoc محكمة الإغلاق بشكل صحيح أثناء التثبيت لزيادة مقاومتها لتسرب مواد التشحيم في أنظمة تشحيم التوربينات وأغلفة الضاغطات. تأكد دائمًا من استمرارية التأريض وفقًا لمعايير أجهزة المصنع قبل بدء تشغيل النظام.

فوائد الموثوقية الصناعية

تحافظ منصة مسبار 3300 XL على استقرار أداء استثنائي في البيئات الصناعية القاسية التي تشمل التمدد الحراري، وصدمات الاهتزاز، وتلوث رذاذ الزيت، والأجواء المسببة للتآكل، والنشاط الكهرومغناطيسي العالي. يقدم هيكل استشعار التيار الدوامي المعزز قياسات إزاحة العمود دقيقة باستمرار في ظروف التشغيل الصعبة حيث تظل موثوقية الآلات حرجة.

يوفر تكوين كابل FluidLoc طبقة إضافية من الحماية التشغيلية عن طريق منع هجرة الزيت داخل مجموعة الكابلات، مما يقلل بشكل كبير من خطر تدهور الإشارة أثناء التشغيل طويل الأجل في أنظمة المعدات الدوارة المشحمة.

تدمج المنشآت الصناعية هذا المسبار بسلاسة في أنظمة أجهزة الإشراف على التوربينات، ومنصات مراقبة الحالة، وبنى الصيانة التنبؤية المرتبطة ببيئات نظام التحكم الموزع (DCS) بما في ذلك Honeywell Experion PKS وأنظمة إدارة صحة الآلات المتكاملة.

يدعم المسبار استراتيجيات الكشف الاستباقي عن الأعطال مثل احتكاك العمود، وعدم توازن الدوار، وتآكل المحامل، وعدم محاذاة الوصلات، وعدم استقرار النمو الحراري، والارتخاء الميكانيكي قبل حدوث انقطاعات في العملية أو تلف كارثي للمعدات.

معلومات الطلب

(1) تتضمن الشحنة مسبار تقارب 3300 XL جديدًا طراز 330103-01-04-10-02-05.

(2) يشمل التعبئة الصناعية المغلقة من المصنع والمضادة للكهرباء الساكنة وحماية الموصل.

(3) تتوفر كابلات التمديد المتوافقة، ومستشعرات Proximitor، وملحقات التثبيت بشكل منفصل.

(4) تتوفر مجموعات الكابلات المدرعة الاختيارية ودعم المعايرة عند الطلب.

الخدمات اللوجستية والتعبئة العالمية

عادة ما يكون وقت التسليم من 2 إلى 7 أيام بعد الانتهاء من الدفع. يتم شحن المنتجات عبر شبكات الخدمات اللوجستية الصناعية لـ DHL أو FedEx أو UPS باستخدام عبوات تصدير معززة ومضادة للكهرباء الساكنة ومصممة خصيصًا لأجهزة مراقبة الاهتزاز الحساسة.

يخضع كل مسبار لفحص بصري، والتحقق من سلامة الموصل، وفحص درع الكابل، ومعالجة الختم المقاوم للرطوبة قبل الإرسال. تقلل مواد التبطين الصناعية وطبقات الحماية الكهروستاتيكية من التلف المرتبط بالنقل أثناء عمليات الشحن الدولية.

الأسئلة الشائعة حول الخدمة الفنية

س1: ما الغرض من خيار كابل FluidLoc؟
ج1: يمنع هيكل كابل FluidLoc هجرة الزيت عبر مجموعة الكابلات، مما يحسن استقرار الإشارة والموثوقية على المدى الطويل في بيئات الآلات المشحمة.

س2: ماذا يشير اللاحقة "04" في هذا النموذج من المسبار؟
ج2: يشير "04" إلى الطول الإجمالي المعاير لنظام المحول البالغ 4 أمتار المستخدم ضمن نظام المراقبة 3300 XL.

س3: هل يمكن لهذا المسبار العمل مع أنظمة Bently Nevada 3500؟
ج3: نعم. يتكامل المسبار مع كابلات التمديد 3300 XL المتوافقة ومستشعرات Proximitor المتصلة بمنصات حماية الآلات Bently Nevada 3300 و 3500.

س4: لماذا يعتبر جهد الفجوة الصحيح حاسمًا أثناء التشغيل؟
ج4: يضمن جهد الفجوة الصحيح أداء قياس خطي مستقر واكتساب دقيق لشكل موجة الاهتزاز أثناء بدء تشغيل الآلات وعملياتها.

س5: ما هي التطبيقات الصناعية التي تستخدم هذا المسبار بشكل شائع؟
ج5: ينشر المشغلون هذا المسبار في التوربينات، والضواغط، والمولدات، والمضخات، والآلات التوربينية، والمعدات الدوارة عالية السرعة عبر مرافق النفط والغاز، والغاز الطبيعي المسال، والبتروكيماويات، والتعدين، وتوليد الطاقة.

س6: كيف يقاوم المسبار التداخل الكهرومغناطيسي الصناعي؟
ج6: يستخدم المسبار تصميم كابل محوري ثلاثي الدرع وحماية معززة ضد التداخل الكهرومغناطيسي للحفاظ على نقل إشارة دقيق بالقرب من الأنظمة الكهربائية عالية الطاقة والمعدات التي تعمل بالعاكس.
