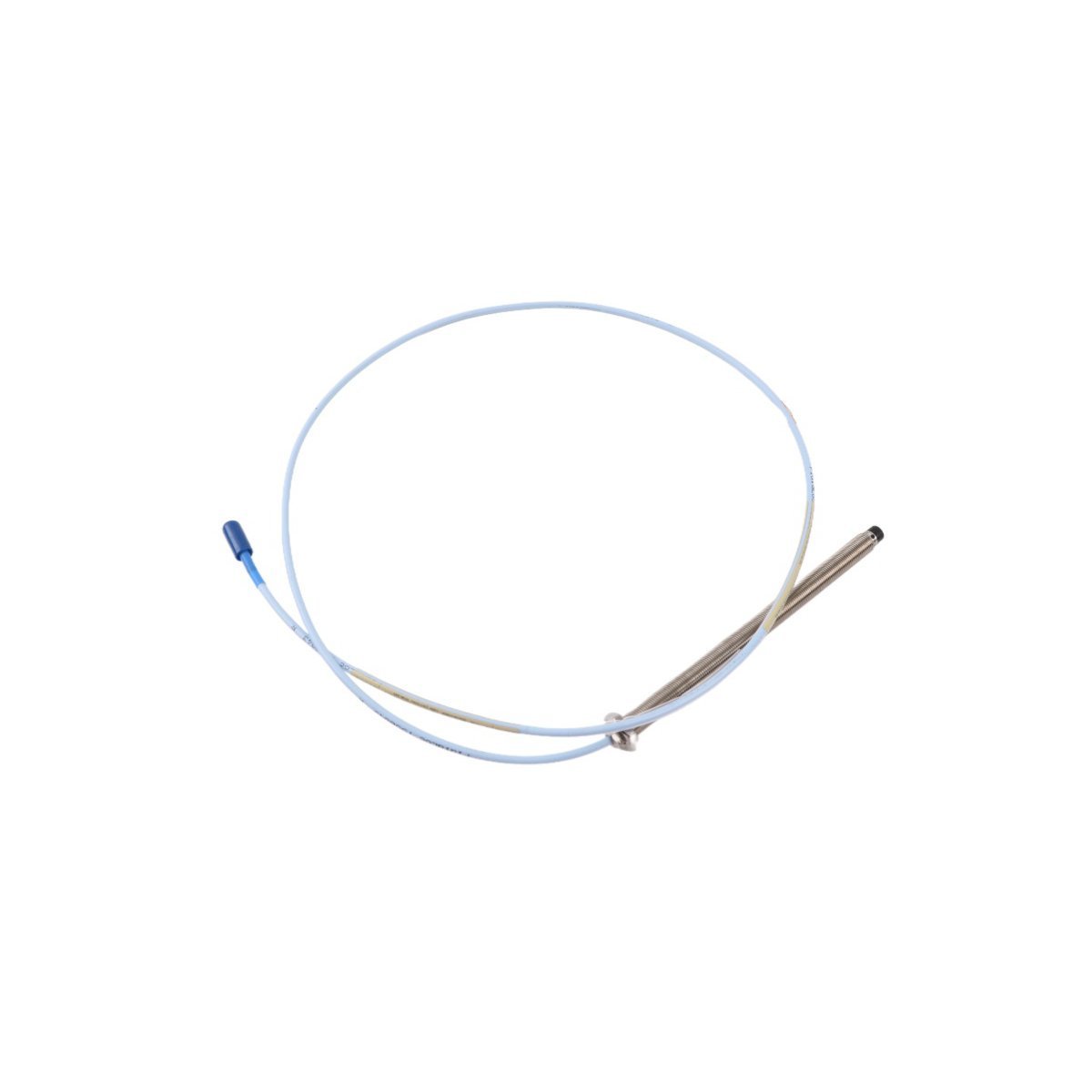

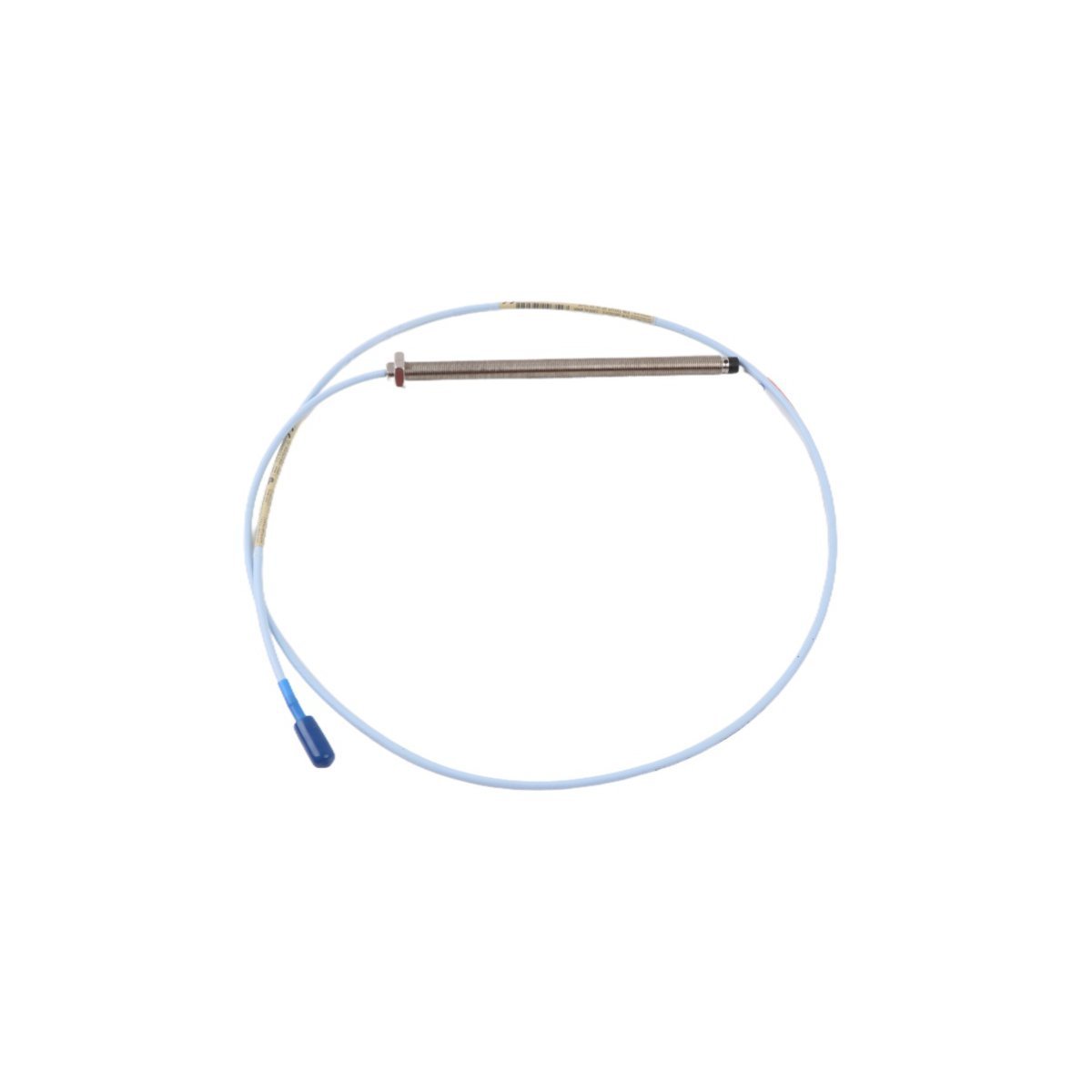

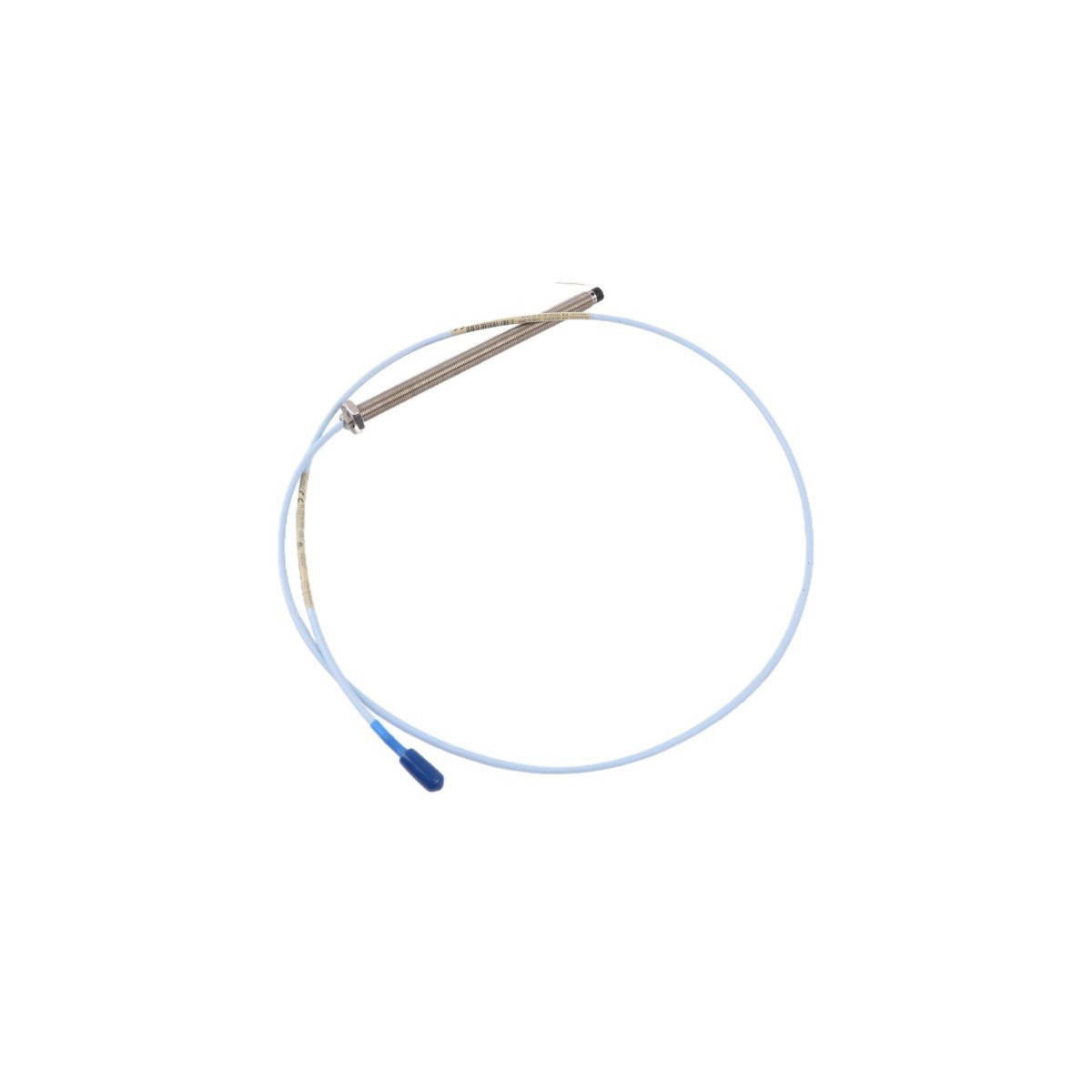

تم تكوين Bently Nevada 330103-00-19-10-12-05 (330103 3300 XL 8 mm Proximity Probe) لمراقبة الإزاحة الدقيقة في الآلات الدوارة، حيث توفر الحصول المباشر على الإشارة الفيزيائية عبر دائرة تحويل تيار دوامي. يحول نظام الاستشعار هذا الفجوة النسبية بين طرف المجس والهدف المعدني إلى إشارة كهربائية متناسبة، مما يسهل المراقبة عالية الدقة لاهتزاز العمود وموقعه داخل منصات الآلات الصناعية.

تفكيك تكوين النموذج

يتم تعريف 330103-00-19-10-12-05 بواسطة أجزاء التكوين التالية:

• 00: الطول الكلي للمجس (0.5 م)

• 19: سن تثبيت المجس (3/8-24 UNF)

• 10: الطول غير الملولب (100 مم)

• 12: الطول الكلي للمجس (1.2 م)

• 05: خيارات الموصل والكابل (قياسي)

مواصفات الأجهزة

ديناميات الإشارة الميكانيكية وتشخيص الدوار

يولد نظام 3300 XL مجالًا كهرومغناطيسيًا للكشف عن قرب الهدف. يعتمد تحليل الاهتزاز الدقيق على قياس ثابت لمجس التيار الدوامي؛ لذلك، يجب التحقق من جهد الفجوة. أثناء الإعداد، يجب على المشغلين استهداف -10 فولت تيار مستمر عندما يكون المجس متمركزًا ضمن نطاقه الخطي. يعتبر التحقق الدقيق من جهد الفجوة ضروريًا للحفاظ على خطية الإشارة لديناميكيات الدوار المعقدة، بما في ذلك التحليل المداري وتتبع خط مركز العمود. لضمان سلامة القياس، يجب على المستخدمين تطبيق قمع فعال للتداخل عن طريق الحفاظ على مسافات كافية بين المجسات المتجاورة، مما يمنع التداخل من المجالات الكهرومغناطيسية المتداخلة التي يمكن أن تؤدي إلى قراءات إزاحة غير دقيقة.

معلومات الطلب

• مجس القرب 330103-00-19-10-12-05

• شهادة معايرة المصنع

• وثائق تعليمات التركيب والأسلاك

• صواميل قفل لولبية واقية

إرشادات التركيب

• التثبيت الميكانيكي: استخدم كتيفة تثبيت صلبة لمنع الاهتزازات الرنانة التي قد تؤثر على خرج المجس. تأكد من وجود 5 لقطات لولبية كاملة على الأقل داخل مجموعة التثبيت.

• حماية الإشارة: قم بتوجيه الكابلات المحورية عبر قناة فولاذية مؤرضة لتقليل التداخل الكهرومغناطيسي الخارجي (EMI) وتداخل الترددات اللاسلكية (RFI).

• الخلوص الشعاعي: حافظ على رؤية واضحة للعمود المستهدف؛ تأكد من عدم وجود عوائق معدنية ضمن مسافة تعادل 3 أقطار طرف المجس.

• سلامة الموصل: تأكد من أن موصلات ClickLoc مثبتة بإحكام ومحمية من الرطوبة أو الملوثات لمنع فقدان الإشارة المقاومة في الحلقة.

الشحن واللوجستيات

• وقت التسليم: 2-7 أيام عند الانتهاء من الدفع.

• يتم الشحن عبر DHL أو FEDEX أو UPS.

• يتم الاحتفاظ بالمكونات في عبوات صناعية مضادة للكهرباء الساكنة للتخفيف من تفريغ الشحنات الكهروستاتيكية المحتملة والتأثير الميكانيكي أثناء النقل.

الأسئلة المتكررة

• ما هي المواد المستهدفة المدعومة؟ تمت معايرة المجس في المصنع للصلب AISI 4140. سيتطلب استخدام مادة مستهدفة ذات نفاذية مغناطيسية أو موصلية كهربائية مختلفة تعديل عامل قياس خاص بالموقع لضمان دقة القياس.

• ما هي حساسية المجس؟ يعمل النظام بحساسية قياسية تبلغ 7.87 فولت/مم (200 مللي فولت/ميل) لسلسلة 3300 XL.

• كم مرة يجب التحقق من المعايرة؟ التحقق السنوي هو الإجراء القياسي. لحماية الآلات ذات الصلة بالسلامة الحيوية، يجب أن يلتزم التحقق بالفترات المحددة التي يحددها برنامج الصيانة الوقائية للمنشأة.

• هل يمكن للمجس العمل في البيئات الخطرة؟ نعم، المجس معتمد للاستخدام في المناطق الخطرة شريطة أن يتم تركيبه بالاقتران مع حواجز السلامة الجوهرية المعتمدة وأن يلتزم برسومات التحكم المحددة.

• ما هي كابلات التمديد المتوافقة؟ فقط كابلات التمديد من سلسلة 3300 XL متوافقة. يتم مطابقة خصائص المعاوقة ضمن هذه السلسلة لضمان نقل إشارة دقيق بدون انعكاس أو تخميد.

• ما الذي يسبب عدم استقرار جهد الفجوة؟ يشير عدم الاستقرار بشكل عام إلى تركيب غير محكم، أو تلف الكابل، أو عيوب سطحية على العمود المراقَب، مثل عدم الانتظام الكهربائي أو الميكانيكي.

• كيف يتم اختبار صحة المجس؟ يتم التحقق من الصحة من خلال قياسات الفجوة الثابتة واختبار استجابة التردد الديناميكي، مما يضمن تتبع خرج المجس خطيًا مع تغيرات الإزاحة الفيزيائية.

• ما هو العمر المتوقع للخدمة؟ تم تصميم المجس للتشغيل المستمر؛ يقتصر عمر الخدمة أساسًا على درجة حرارة التشغيل ودورات التعب الميكانيكي التي يتعرض لها في بيئة الآلة المحددة.
