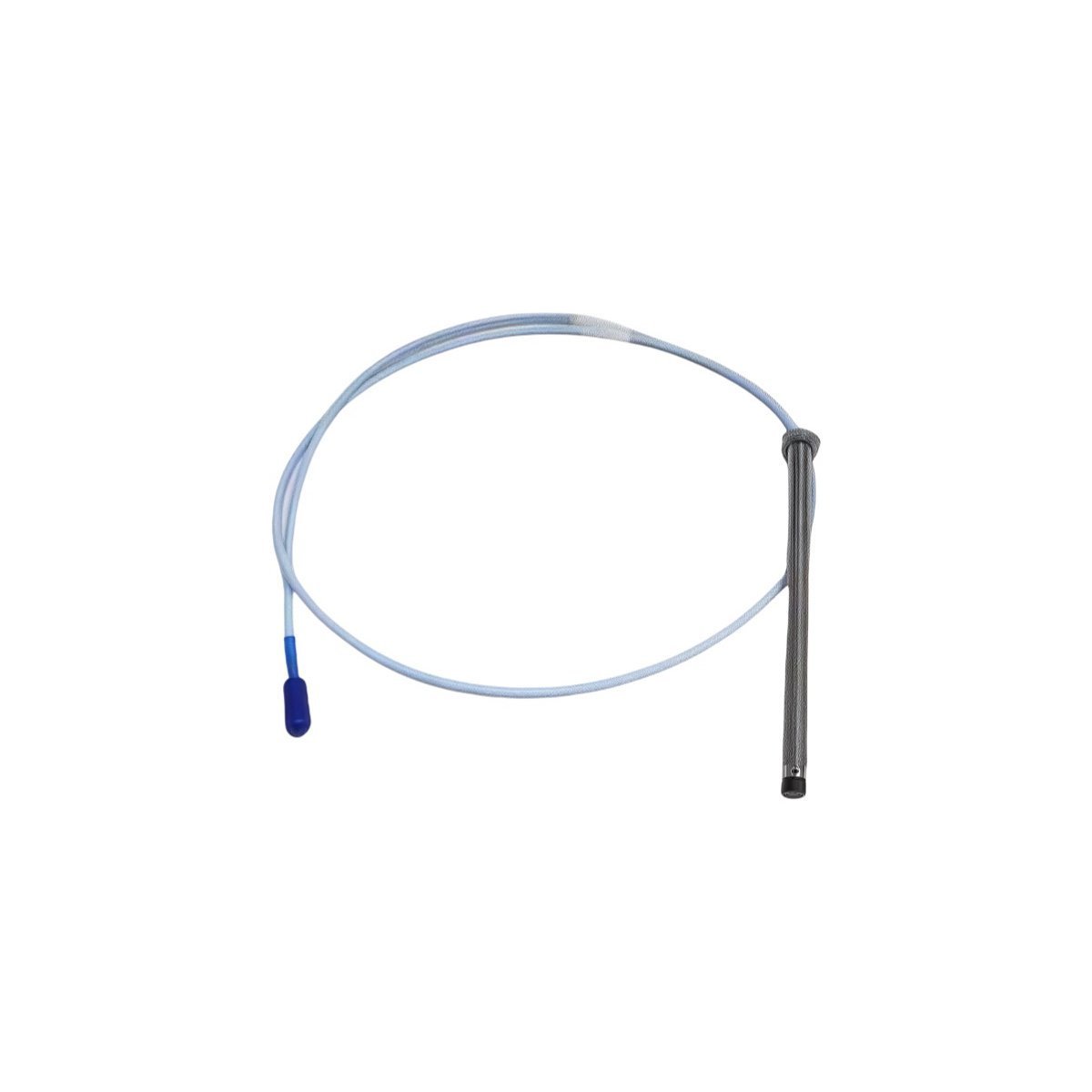

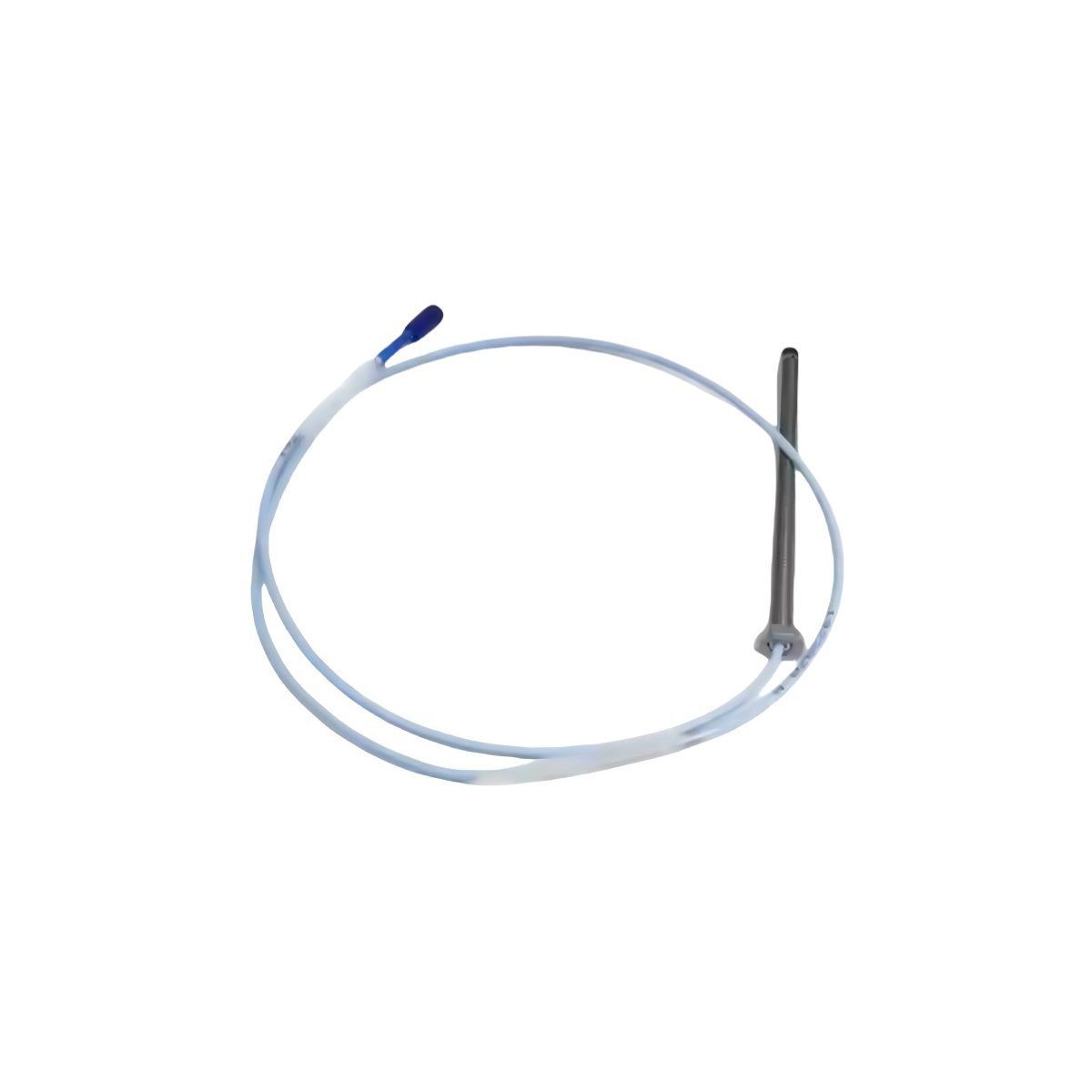

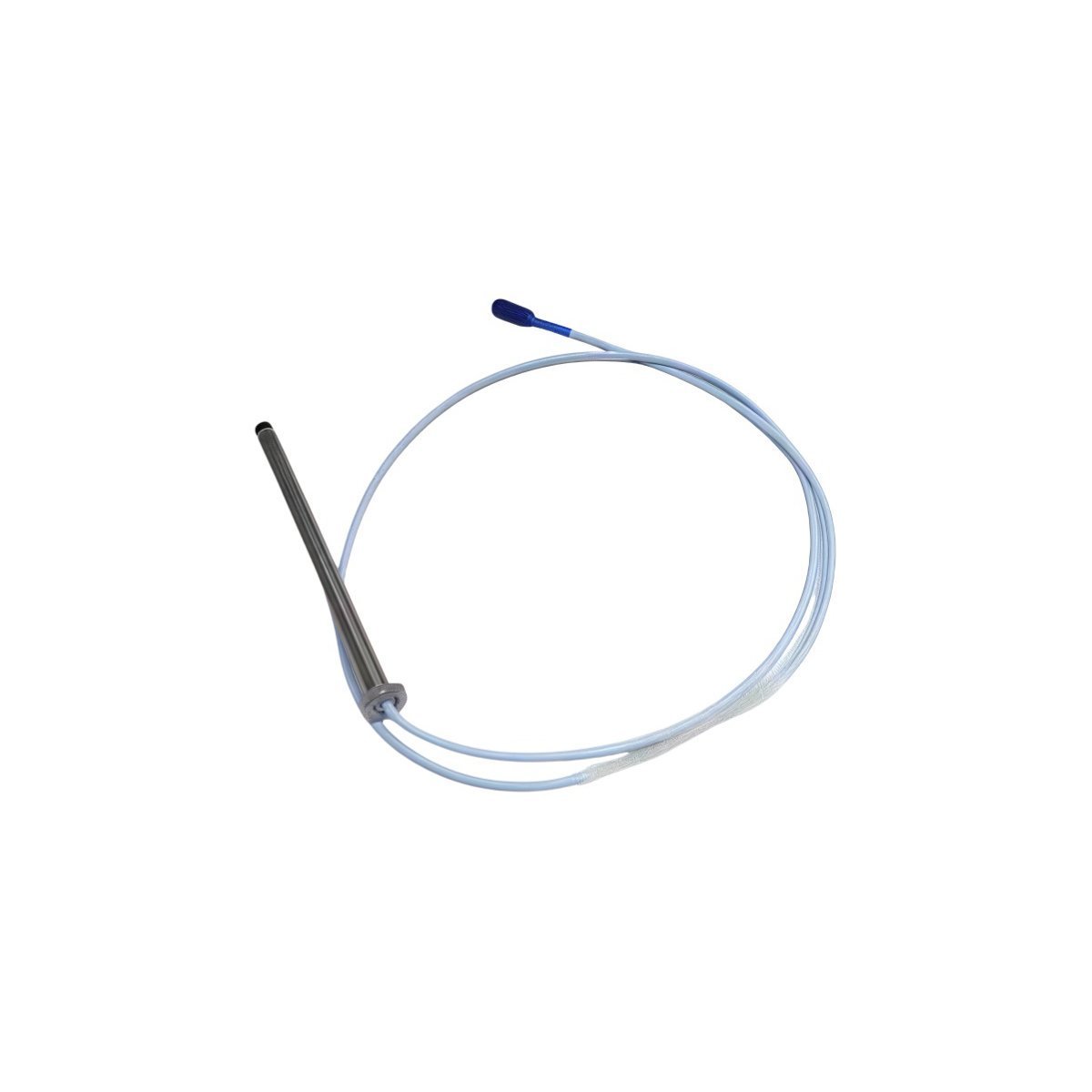

تم تكوينه للمهام التقنية المحددة في منصات حماية الآلات، يوفرBently Nevada 330103-00-18-10-12-00 (مسبار التقارب330103) تنفيذًا ماديًا/كهربائيًا مباشرًا. يحول الجهاز اختلافات الفصل المادي بين وجه طرف المسبار وهدف موصل دوار إلى أنماط تيار دوامة بتردد لاسلكي، لتتبع سلوك العمود الديناميكي بدون اتصال ميكانيكي مباشر.

مصفوفة خيارات الأجهزة

• 330103: مسبار تقارب 3300 XL 8 مم، خيط M10 x 1، علبة ناعمة بدون درع

• -00: خيار طول غير ملولب (0 مم)

• -18: خيار طول العلبة الكلي (180 مم)

• -10: خيار الطول الكلي (1.0 متر / 3.3 قدم)

• -12: خيار الموصل والغطاء (موصل ClickLoc محوري مصغر مع واقي موصل وغطاء مقاوم للسوائل)

• -00: خيار موافقة الوكالة (تنفيذ قياسي، بدون موافقات إقليمية محددة)

المعلمات الفيزيائية والكهربائية

قياس مسبار التيار الدوامي واستقرار ديناميكيات الدوار

يعتمد التجميع الميكانيكي على معلمات حقل صارمة للحفاظ على قياس مسبار التيار الدوامي المناسب عبر مداه البالغ 2.0 مم. يجب على مهندسي الحقل إجراء إجراء التحقق من جهد الفجوة باستخدام أدوات قياس ثابتة لمواءمة واجهة المستشعر الأولية مع هدف -10 VDC، لتأمين منتصف نافذة التشغيل الخطية. في إعدادات المصفوفة التي تراقب ديناميكيات الدوار المعقدة، يجب أن تلتزم مواقع المستشعرات المجاورة بحدود فصل مكاني محددة لضمان قمع التداخل. إذا تم تركيبها على مسافة أقل من 40 مم، تندمج الحقول الراديوية عالية التردد المجاورة، مما يشوه مقياس الجهد ويولد مؤشرات اهتزاز خاطئة داخل رف حماية 3500.

قائمة مكونات الحزمة

• 1 × مسبار تقارب Bently Nevada 330103-00-18-10-12-00

• 1 × واقي موصل محوري مختوم من المصنع (مثبت)

• 2 × صواميل تثبيت سداسية M10 x 1

• 1 × ورقة التحقق من الفحص التصنيعي

إرشادات التركيب الميكانيكي

يتطلب التكامل الميكانيكي فحصًا صارمًا لتفاوتات الغلاف الملولب والأطوال المادية المطابقة قبل التركيب.

1. أدخل مجموعة المسبار في منفذ التثبيت الملولب أو كتيفة التركيب. قم بتلويث الجسم يدويًا لضمان التوصيل السلس عبر خيوط M10 بدون ربط.

2. قم بتوصيل مقياس جهد رقمي بمخرج شاشة مستشعر Proximitor المقابل. اضبط عمق المسبار بالنسبة لسطح الهدف حتى يحقق خط الأساس المقاس التحقق من جهد الفجوة عند -10.0 VDC.

3. أحكم ربط صواميل التثبيت المتوفرة باستخدام مفاتيح ربط منخفضة الارتفاع بحد أقصى لعزم الدوران يبلغ 6.0 نيوتن متر (53 رطل بوصة). قد يؤدي تجاوز هذا الحد الميكانيكي إلى تشقق أو التواء الانتقالات المحورية الداخلية.

4. قم بتوجيه سلك الكابل المتكامل بطول 1.0 متر من بيئة الماكينة الأساسية عبر مجاري مرنة واقية. يجب أن تظل أسلاك الدرع الواقية والعزل معزولة عن ألواح أرضية الآلات المحلية لمنع ضوضاء الحلقة الأرضية من إتلاف إشارات البيانات.

بروتوكول الشحن والنقل المرسل

وقت التسليم: 2-7 أيام عند الانتهاء من الدفع، باستخدام شبكات البريد السريع بما في ذلك DHL وFEDEX وUPS. تغادر جميع الوحدات مرافق التتبع وهي مغلقة داخل عبوات صناعية مضادة للكهرباء الساكنة كاملة مع حجرات عزل الصدمات الكثيفة للحماية من التحولات الديناميكية في المعايرة أو التلف الهيكلي للطرف أثناء النقل.

الأسئلة الشائعة حول تشغيل المحول

س: هل يمكن توصيل كابل المسبار المتكامل بطول 1.0 متر مباشرة باللوحة الطرفية لرف المراقبة 3500؟

ج: لا. المسبار عنصر مستشعر سلبي يتطلب طولًا كهربائيًا متطابقًا للحفاظ على المعاوقة الصحيحة. يجب توصيله بمستشعر 3300 XL Proximitor من خلال كابل تمديد 3300 XL. يجب أن يبلغ الطول الكهربائي الإجمالي 5.0 أمتار أو 9.0 أمتار بالضبط اعتمادًا على خيار النموذج المحدد للمقرب.

س: هل يؤدي إزالة موصل كابل التمديد تحت جهد الحلقة الحي إلى تلف المسبار؟

ج: لا. لا يحتوي المسبار على مكونات أشباه الموصلات ويتعامل مع مستويات طاقة منخفضة. لا يؤدي فصل واجهة ClickLoc أثناء تشغيل رف المراقبة إلى تلف مكونات الأجهزة، على الرغم من أنه يجبر قناة المراقبة المتطابقة على حالة إنذار "غير موافق" بسبب الحلقة المفتوحة.

س: كيف يمكن استيعاب مواد الهدف بخلاف فولاذ AISI 4140 باستخدام هذا المسبار؟

ج: إذا كان العمود المرصود يستخدم سبائك بديلة مثل الفولاذ المقاوم للصدأ أو التنغستن، فإن قياس مسبار التيار الدوامي المصنعي يتغير. يجب على الفنيين التعويض عن ذلك بتطبيق عوامل قياس مادية محددة ضمن تكوين برنامج رف المراقبة أو عن طريق إجراء فحص منحنى معايرة مادي يدوي للهدف.
