نظرة عامة على المنتج

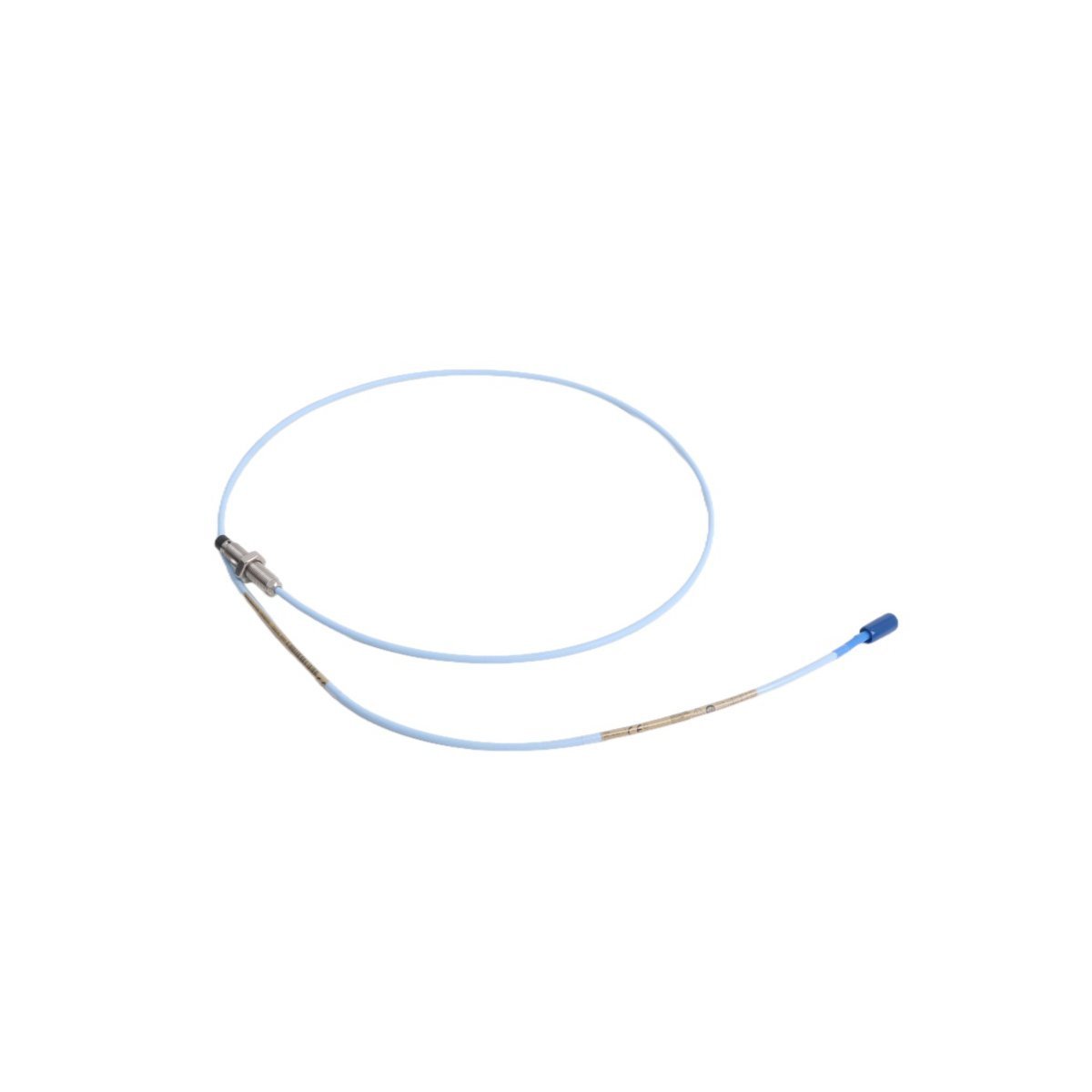

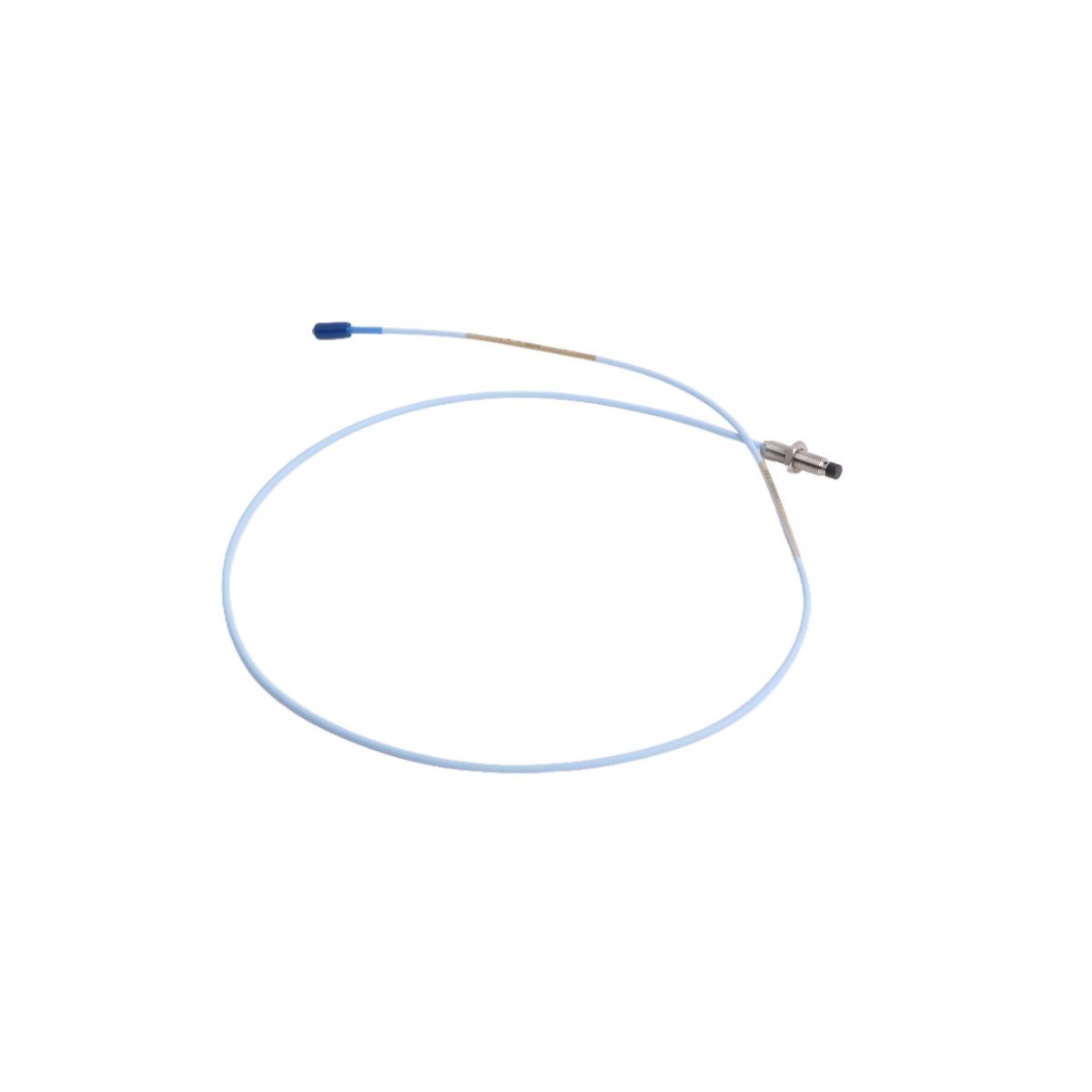

يُعد مستشعر Bently Nevada 330103-00-04-10-12-00 بمثابة المعيار الأساسي لمراقبة الاهتزاز والموضع الصناعي في الأصول الدوارة الحيوية. يتميز هذا المسبار بتصميم متري بحجم 8 مم، ويحول الإزاحة الدقيقة للعمود إلى إشارات كهربائية عالية الدقة، مما يوفر القياس عن بعد الأساسي اللازم لعمليات رف Bently Nevada 3500 وأنظمة التحكم الموزعة (DCS) على مستوى المصنع. يستخدم المهندسون هذا المستشعر للحفاظ على مقاييس خلوص دقيقة في التوربينات والضواغط والمضخات، مما يضمن الاكتشاف الاستباقي لعدم استقرار الدوار قبل حدوث عطل ميكانيكي. يضمن بناؤه الداخلي القوي أداءً ثابتًا تحت ضغوط ودرجات حرارة التشغيل الشديدة، مما يجعله مكونًا موثوقًا به لأنظمة إيقاف الطوارئ الحرجة للسلامة (ESD) واستراتيجيات الصيانة التنبؤية الشاملة في بيئات معالجة الطاقة والمواد الكيميائية المتطلبة.

تكوين اللاحقة ومنطق الجزء

يحدد رقم الطراز الأبعاد المادية وهيكل الكابل ومعايير الامتثال الخاصة بهذا الجهاز ذي السن المتري.

00 - خيار الطول غير المسنن

يشير الطول غير المسنن البالغ صفر ملليمتر إلى أن سنون M10 x 1 تمتد على طول البرميل بالكامل. يسهل هذا التصميم عمق الضبط الميكانيكي الكامل داخل أغطية الماكينة وقواعد التركيب.

04 - الطول الإجمالي للحافظة

تحدد هذه اللاحقة طول حافظة مدمجة يبلغ 40 مم. يوفر شكل 40 مم مرساة صلبة ومنخفضة الارتفاع لطرف المسبار، مما يضمن بقاءه مستقرًا عند تعرضه لاهتزازات ميكانيكية عالية التردد أو اضطرابات.

10 - الطول الإجمالي للكابل

يتضمن المسبار كابل مدمج بطول 1.0 متر (3.3 قدم). يوازن هذا الطول المحدد سهولة التركيب مع الحاجة إلى تقليل التقاط الضوضاء الكهربائية قبل تسليم الإشارة إلى كابل التمديد.

12 - الموصل وتقنية الكابل

يتميز المستشعر بموصل ClickLoc متحد المحور مصغر وكابل FluidLoc ممتاز. يعمل تصميم FluidLoc كختم داخلي لمنع غازات العمليات أو سوائل التزييت من الانتقال عبر قلب الكابل، مما يحمي من التسربات الخطرة في أغطية الماكينة عالية الضغط.

00 - خيار موافقة الوكالة

تمثل هذه الوحدة تصميمًا قياسيًا غير معتمد. توفر نفس إمكانيات الاستشعار عالية الأداء مثل الإصدارات المصنفة كخطرة ولكنها مخصصة للاستخدام في البيئات الصناعية غير المصنفة أو الآمنة.

المواصفات الفنية

إرشادات التثبيت العملية

حقق أقصى دقة للقياس من خلال التأكد من أن طرف المسبار يظل متمركزًا تمامًا ضمن النطاق الخطي 2.0 مم. يجب على الفنيين استخدام مقياس الفولت الرقمي المتصل بمخرج Proximitor وضبط موضع سن M10x1 حتى يصل جهد الفجوة إلى -10.0 فولت تيار مستمر ثابت.

عند توجيه كابل FluidLoc، حافظ على نصف قطر انحناء لا يقل عن 25.4 مم (1.0 بوصة) للحفاظ على السلامة الكهرومغناطيسية الداخلية. استخدم مسارات قنوات مخصصة لعزل الكابل عن مصادر التداخل عالية الجهد. تأكد من أن موصل ClickLoc مثبت بالكامل حتى يؤكد نقرة مسموعة القفل الآمن، ثم طبق شريط السيليكون ذاتي اللصق إذا كان التطبيق يتضمن التعرض للرطوبة أو الغبار الموصل.

مزايا الأداء الهندسي

يتفوق هذا المسبار في البيئات التي تتحدى فيها الدورات الحرارية أو تقلبات الضغط استقرار المستشعر. يتحمل طرف كبريتيد البوليفينيلين (PPS) سوائل العمليات المسببة للتآكل، بينما يوفر غطاء FluidLoc المدمج حاجزًا حاسمًا ضد هجرة الزيت، وهو نمط فشل شائع في إعدادات المستشعرات التقليدية.

يتكامل تصميمه بسلاسة مع سلسلة Bently Nevada 3500، مما يتيح تحليلًا متطورًا لمدار العمود والاهتزاز الشعاعي وموضع الدفع. من خلال توفير بيانات التيار الدوامي الخام وعالية السرعة، يمكّن المسبار معماريات DCS الحالية من تشغيل أقفال الأمان التلقائية أو عمليات الفصل الوقائية، مما يحمي بفعالية الأصول الدوارة التي تبلغ قيمتها ملايين الدولارات من التلامس المدمر أو عدم استقرار الدوار.

معلومات الطلب

(1) مسبار قرب متري Bently Nevada 330103-00-04-10-12-00 8 مم أصلي واحد.

(2) كابل FluidLoc مثبت مسبقًا وموصول بموصل ClickLoc متحد المحور مصغر.

(3) غطاء سيليكون واقي لواجهة موصل ClickLoc.

(4) غطاء حماية السن لسنون برميل M10x1.

الشحن واللوجستيات العالمية

يتم شحن الطلبات في غضون 3-5 أيام عند اكتمال التحقق من الدفع. نستخدم مزودي خدمات لوجستية عالميين متميزين بما في ذلك DHL و FEDEX و UPS لضمان التسليم السريع والآمن. تخضع كل وحدة لفحص صارم قبل الشحن ويتم تعبئتها في عبوات صناعية متخصصة مضادة للكهرباء الساكنة. تمنع هذه الحماية متعددة الطبقات والمحمية من ESD التلف الناتج عن الكهرباء الساكنة لعناصر الملفات عالية التردد الحساسة للمسبار وتحمي من الصدمات الميكانيكية أثناء النقل الدولي.

أسئلة وأجوبة الدعم الفني

س1: ما هو الغرض الأساسي من تصميم كابل FluidLoc في هذا المسبار؟

ج1: تم تصميم كابل FluidLoc بمركب داخلي يمنع ماديًا انتقال سوائل العمليات والزيوت والغازات عبر داخل غلاف الكابل، مما يمنع التسربات من الوصول إلى صناديق الأطراف الخارجية أو مناطق الأمان.

س2: هل يمكنني تثبيت هذا المسبار غير المصنف كخطير في بيئة Class I, Division 1؟

ج2: لا، يفتقر هذا النموذج المحدد (اللاحقة 00) إلى شهادات المناطق الخطرة المطلوبة. يجب نشره فقط في البيئات الصناعية غير المصنفة أو الآمنة كما هو محدد بواسطة لوائح السلامة المحلية.

س3: كيف أتحقق من السلامة الكهربائية للمسبار قبل التثبيت؟

ج3: باستخدام مقياس متعدد رقمي، قم بقياس المقاومة بين الدبوس المركزي للمسبار والدرع الخارجي لموصل ClickLoc. يجب أن يُظهر مسبار 3300 XL 8 مم سليم بكابل بطول 1.0 متر مقاومة تتراوح بين 6.0 و 8.0 أوم. تشير القراءات خارج هذا النطاق إلى وجود قصر داخلي محتمل أو دائرة مفتوحة في ملف المستشعر.
