نظرة عامة على المنتج

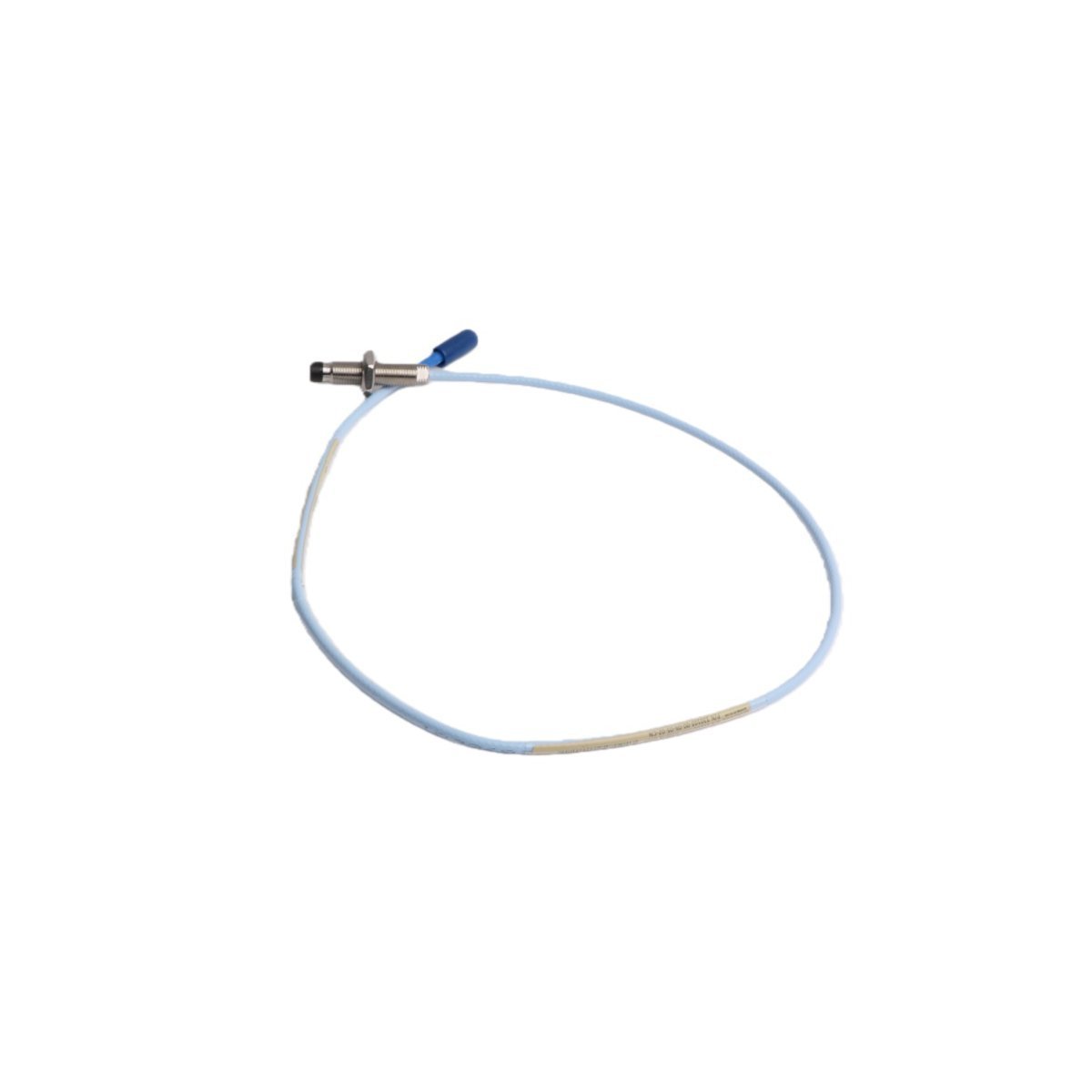

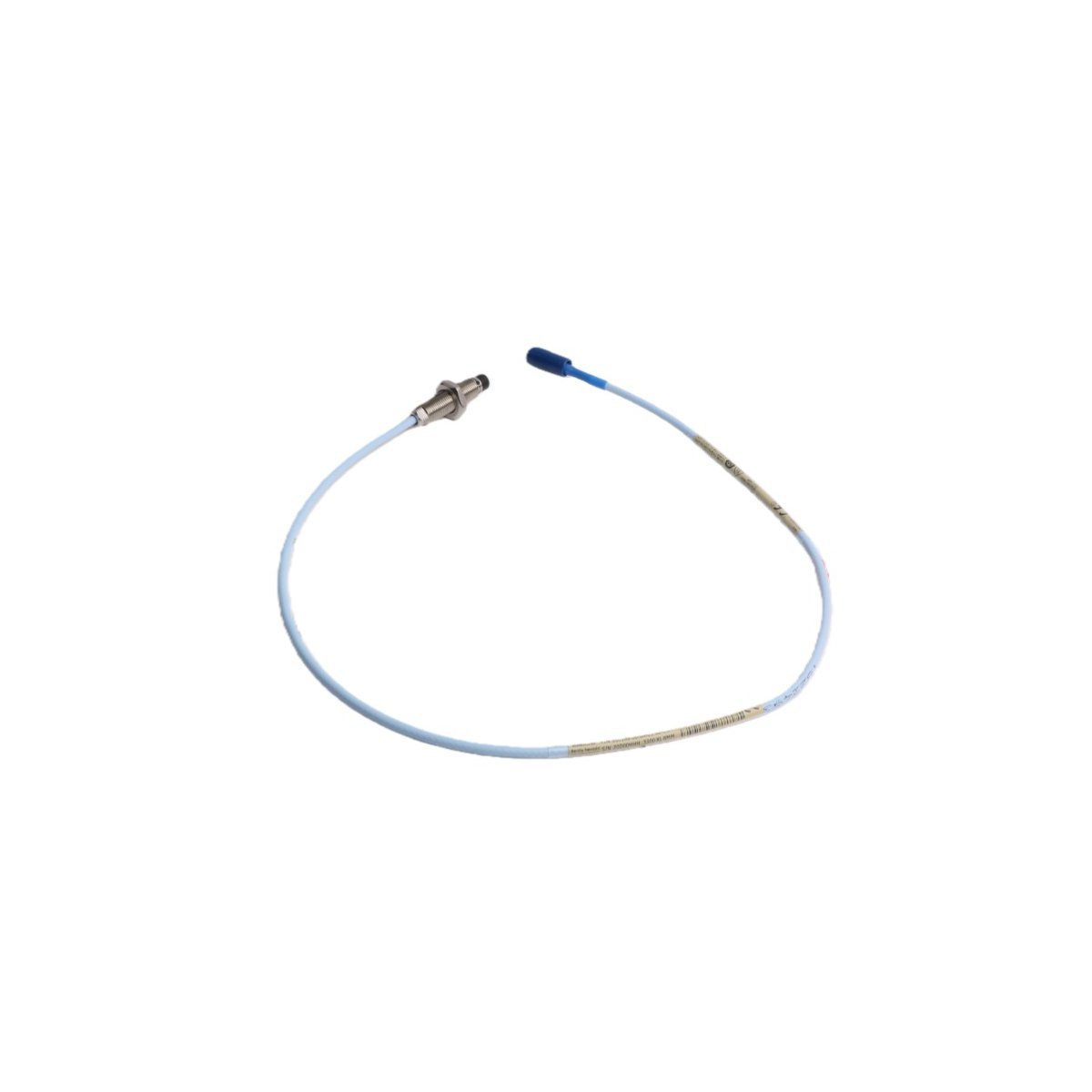

مسبار التقارب 330103-00-04-05-12-05 هو مسبار تقارب متخصص بحجم 8 مم من سلسلة Bently Nevada 3300 XL، مصمم للكشف عن اهتزاز العمود وتحديد موضعه بدقة عالية. يعمل هذا المحول كعنصر استشعار أساسي في نظام قياس الإزاحة بدون تماس، ويحول الفجوة الكهرومغناطيسية بين طرف المسبار والهدف الموصّل إلى إشارة كهربائية خطية.

يستخدم هذا التكوين الخاص خيطًا متريًا M10 x 1 وطول علبة مدمج يبلغ 40 مم، مما يجعله الخيار المفضل للآلات ذات مساحات التركيب الضيقة أو أعماق المنافذ الضحلة. وكجزء من استراتيجية أجهزة الإشراف على التوربينات (TSI)، فإنه يوفر بيانات أساسية لحماية الأصول الدوارة الحيوية، بما في ذلك التوربينات، والضواغط، والمضخات عالية السرعة، من خلال تسهيل الكشف المبكر عن التآكل الميكانيكي أو عدم الاستقرار.

الخصائص التقنية الأساسية

• واجهة ميكانيكية مترية: تتميز بغطاء ملولب M10 x 1 وطول علبة 40 مم، محسّن لمعايير الآلات المترية الأوروبية والدولية.

• تقنية كابل FluidLoc: مزود بكابل FluidLoc بطول 0.5 متر، وهو محكم الإغلاق داخليًا لمنع تسرب الزيت أو سوائل العمليات الأخرى عبر قلب الكابل إلى صناديق التوصيل الحساسة أو مبيتات الأطراف.

• توافق عالمي: متوافق تمامًا مع عائلة مستشعرات 3300 XL Proximitor، مما يسمح بالتبادلية الكاملة دون الحاجة إلى معايرة يدوية أو مطابقة المكونات.

• أمان الاتصال المتقدم: ينتهي بموصل ClickLoc محوري مصغر، مما يوفر وصلة قوية، مقاومة للاهتزاز يمكن تأمينها أو فصلها دون الحاجة إلى أدوات متخصصة.

• الامتثال العالمي للمناطق الخطرة: معتمد للاستخدام في البيئات المتطايرة مع موافقات CSA وATEX وIECEx الدولية، مما يجعله مناسبًا لتطبيقات النفط والغاز والبتروكيماويات عالية المخاطر.

• سلامة عالية للإشارة: مصمم لتمتع فائق بمناعة RFI/EMI، مما يضمن بقاء إشارة الإزاحة دقيقة حتى في البيئات الصناعية التي تعاني من ضوضاء كهربائية.

المواصفات الفنية

• الشركة المصنعة: بينتلي نيفادا (بيكر هيوز)

• رقم الموديل: 330103-00-04-05-12-05

• نوع المحول: مسبار تقارب بتيار إيدي

• نوع الخيط: M10 × 1 (متري)

• طول العلبة: 40 مم

• الكابل الرئيسي: 0.5 متر FluidLoc

• نوع الموصل: محوري مصغر ClickLoc

• النطاق الخطي: 2.0 مم (80 ميل)

• استجابة التردد: 0 هرتز إلى 10 كيلو هرتز

• درجة حرارة التشغيل: -51 درجة مئوية إلى +177 درجة مئوية

• الأصل: الولايات المتحدة الأمريكية

• رمز النظام المنسق: 8537101190

مجالات التطبيق الصناعي

• حماية الآلات التوربينية: تتبع مستمر لاهتزاز العمود الشعاعي وموضع الدفع المحوري.

• التركيب في الأماكن الضيقة: مثالي للدمج في أغلفة المحامل ذات الفتحات الصغيرة أو أغلفة الماكينات الداخلية.

• بيئات العمليات القاسية: مناسب للضواغط والمضخات حيث يكون منع هجرة الزيت أمرًا بالغ الأهمية بسبب بناء كابل FluidLoc.

• الصيانة القائمة على الحالة: يوفر بيانات تناظرية عالية الدقة مطلوبة لبرنامج التشخيص Bently Nevada System 1 ورفوف المراقبة من سلسلة 3500.
