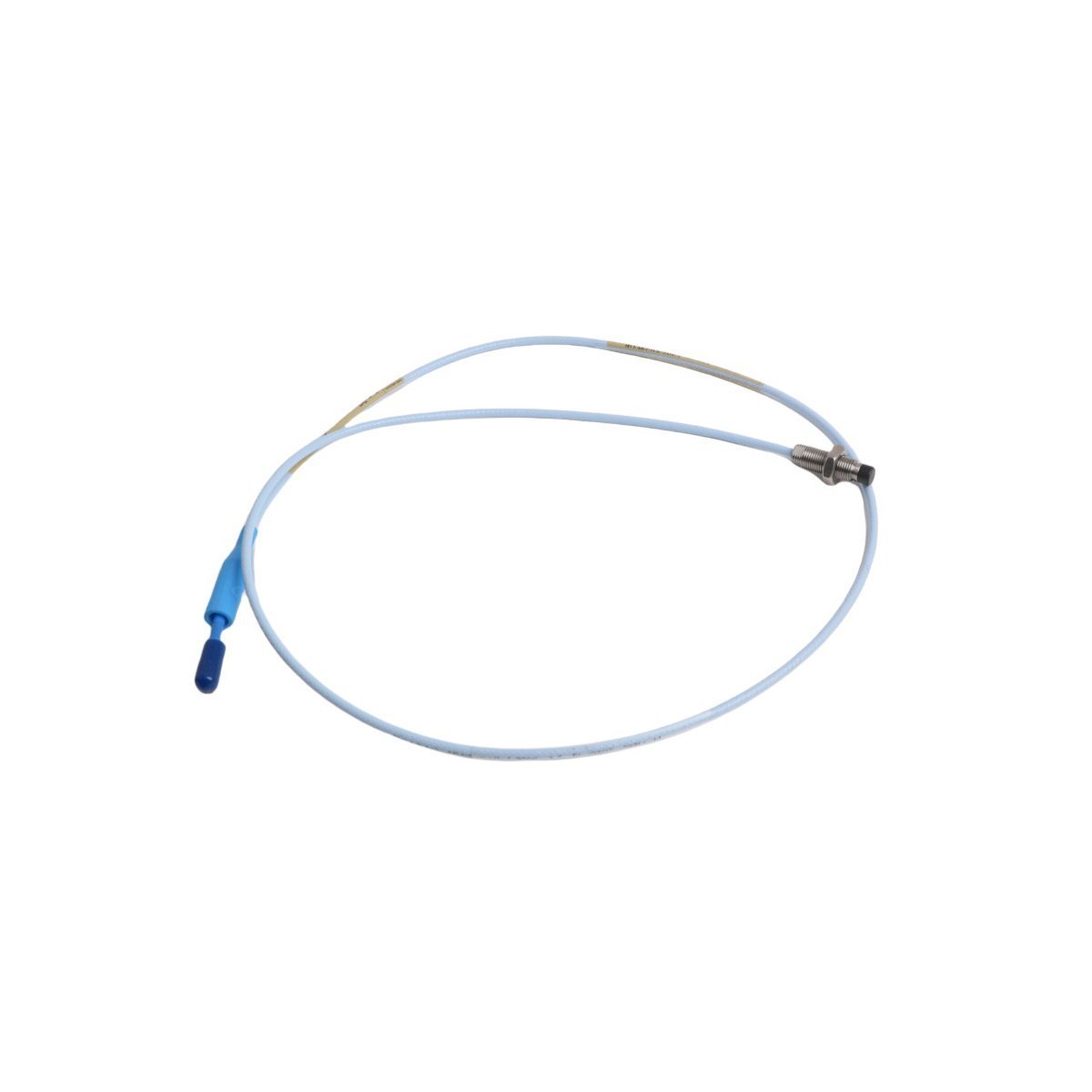

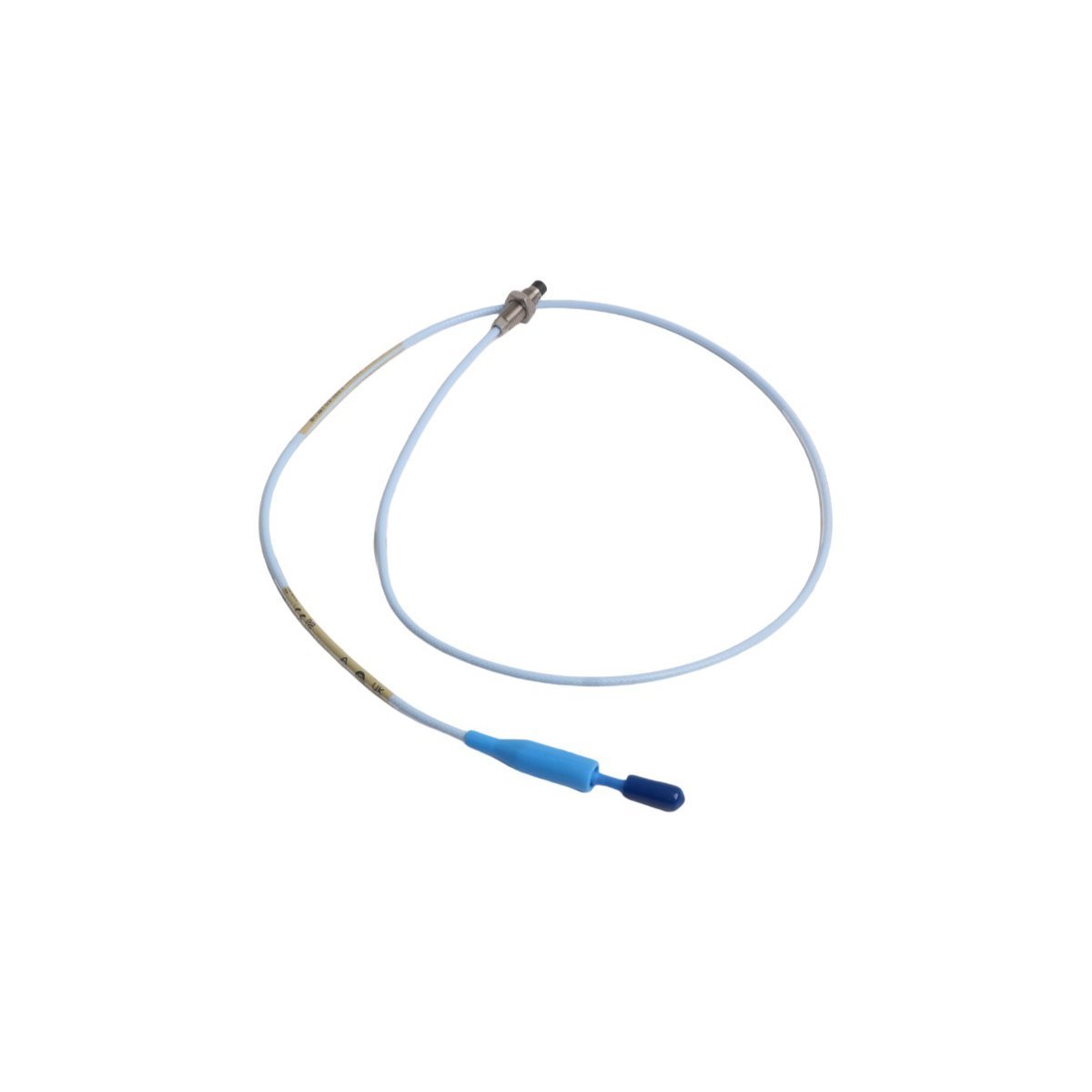

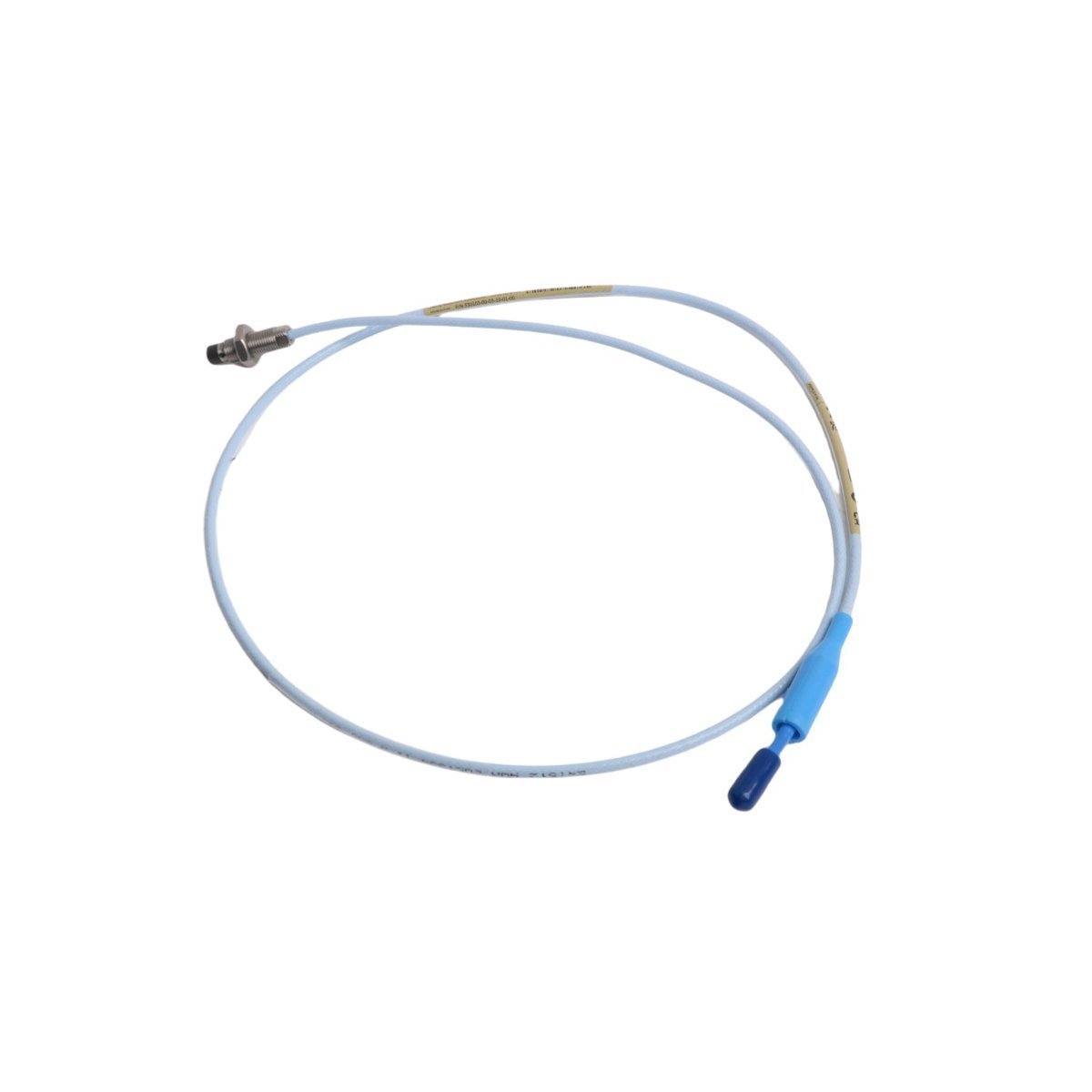

تم تكوين Bently Nevada 330103-00-03-10-01-CN (مستشعر القرب 330103) لقياسات إزاحة العمود والاهتزازات بدون تلامس في أنظمة حماية الماكينات، ويوفر تنفيذاً فيزيائياً/كهربائياً مباشراً. يولد الجهاز مجالاً كهرومغناطيسياً عالي التردد عند طرف المسبار لتتبع تغيرات الفجوة مقابل مجلة محمل فيلم السوائل أو السطح المستهدف، وتحويل تغيرات القرب الفيزيائي إلى تعديل مقاومة تردد راديوي مطابق.

هيكل مفتاح الخيارات

• 330103: مسبار تقارب 3300 XL 8 مم، حاوية قياسية ملولبة M10 × 1

• -00: خيار الطول غير الملولب (0 مم)

• -03: خيار الطول الإجمالي للغلاف (30 مم)

• -10: خيار الطول الإجمالي (وصلة كابل اسمية 1.0 متر)

• -01: خيار الموصل (موصل ClickLoc محوري مصغر مع غطاء سيليكون)

• -CN: خيار موافقة الوكالة (المعايير الوطنية الصينية / شهادات مناطق الخطرة NEPSI)

مقاييس تقنية الحلقة

معايرة مسبار التيار الدوامي والتحقق من جهد الفجوة

تُمكِّن الهندسة الفيزيائية للطرف 8 مم خصائص معايرة مسبار التيار الدوامي ذات التكرارية العالية التي تتطابق مع معيار الصناعة 200 mV/mil. عند اقترانها بحلقة مستشعر Proximitor XL 3300 معايرة، يتم التحقق من تعديلات الوضع الميكانيكية عن طريق مراقبة ملف التحقق من جهد الفجوة DC الذي يستهدف مركز التشغيل المحدد -10 VDC (نقطة المنتصف الخطية الاسمية -9.0 إلى -11.0 VDC). يضمن هذا التحديد الدقيق تتبعًا خاليًا من الضوضاء لتقلبات فيلم زيت المحمل السائل، وديناميكيات الدوار، وحركة خط الوسط للعمود الهيكلي مع توفير قمع للتداخل بين أزواج الاهتزاز الشعاعي XY المتعامدة المتجاورة.

تشخيصات واجهة الحلقة الفنية

س: هل يمكن صيانة رأس المسبار 330103-00-03-10-01-CN أو فصله أثناء عمليات رف الشاشة المباشرة؟

ج: نعم. فصل الاتصال المحوري الفيزيائي لا يسبب أي ضرر للمعدات الكهربائية. ومع ذلك، فإن كسر حلقة الإرسال يجبر خرج جهد Proximitor على التشبع فورًا إلى أقصى حده السالب، مما يؤدي إلى تعشيق أجهزة فصل الماكينة النشطة ما لم تكن حالة تجاوز القناة نشطة.

س: كيف يؤثر مسار التسرب إلى إطار الماكينة على بيانات الاهتزاز الخام؟

ج: إذا تعرض الدرع الخارجي لطبقة العزل الخاصة به وتلامس مع غلاف الماكينة المعدني، فإنه يشكل حلقة أرضية طفيلية. يؤدي هذا إلى إدخال ضوضاء صناعية شاردة، مما يؤدي إلى إفساد التحقق من جهد الفجوة الثابت وإدخال ارتفاعات زائفة في خرج الإشارة الديناميكية.

س: ما هي إشارة حالة الخطأ التي يتم إنتاجها إذا فشل لف المستشعر الداخلي؟

ج: يؤدي الدائرة المفتوحة الداخلية أو كسر الطرف الشديد إلى تغيير معاوقة الدائرة إلى حد أقصى. تحول حلقة معالجة السائق هذه الحالة إلى جهد خرج DC شبه صفري (عادةً فوق -1.0 VDC)، مما يتسبب في خطأ مستمر في حالة "القناة غير سليمة" في رف الشاشة.

إرشادات المحاذاة الميكانيكية للمجال

• حدود خلوص الهدف: حافظ على نصف قطر واضح بقطر 30 مم كحد أدنى من المعدن المستهدف AISI 4140 غير المعيق المحيط بالمحور المركزي لطرف المسبار 8 مم للقضاء على تداخل الحدود الميكانيكية.

• إعدادات عزم صواميل القفل: أحكم ربط صواميل القفل المزدوجة M10 إلى أقصى حدود ميكانيكية تبلغ 14.7 نيوتن متر مقابل وجه الحامل للقضاء على ارتخاء الاهتزاز الذي يغير نافذة الفجوة التشغيلية المعايرة.

• أمان الموصل المحوري: قفل توصيل ClickLoc بإحكام. تحقق من أن غطاء الحماية المرن المصنوع من السيليكون مثبت بالكامل فوق التوصيل المعدني المتزاوج للحماية من دخول الزيت ومنع أخطاء التأريض الفيزيائي داخل صناديق الغلاف المحلية.

جرد مكونات المجموعة

• 1 × مسبار تقارب Bently Nevada 330103-00-03-10-01-CN

• 2 × صواميل سداسية M10 x 1 من الفولاذ الكربوني للقفل

• 1 × تجميع غطاء عازل من السيليكون مقاوم للهيدروكربون

هندسة لوجستيات المشتريات

وقت التسليم: 2-7 أيام عند الانتهاء من التحقق من الدفع في طبقة المعالجة الإدارية. يتم التوجيه مباشرة من عقد التوزيع اللوجستي في شيامن، الصين باستخدام خطوط الشحن السريع العالمية الرئيسية بما في ذلك DHL أو FEDEX أو UPS. يتم إغلاق المكونات داخل أوراق تغليف صناعية مضادة للكهرباء الساكنة ومحاطة بقوالب تخميد الصدمات من البولي إيثيلين عالية الكثافة للحفاظ على حدود المعايرة الميكانيكية أثناء النقل.
