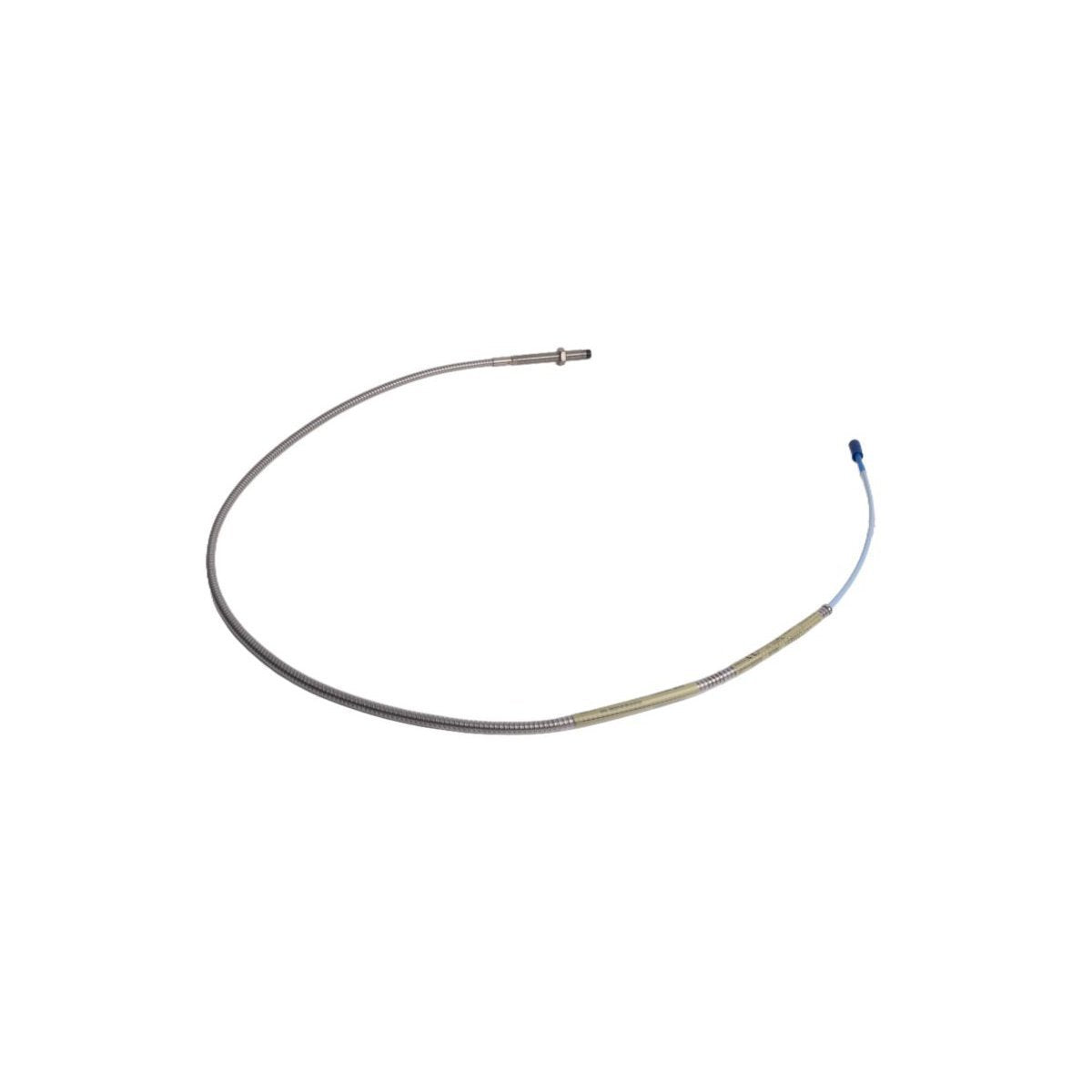

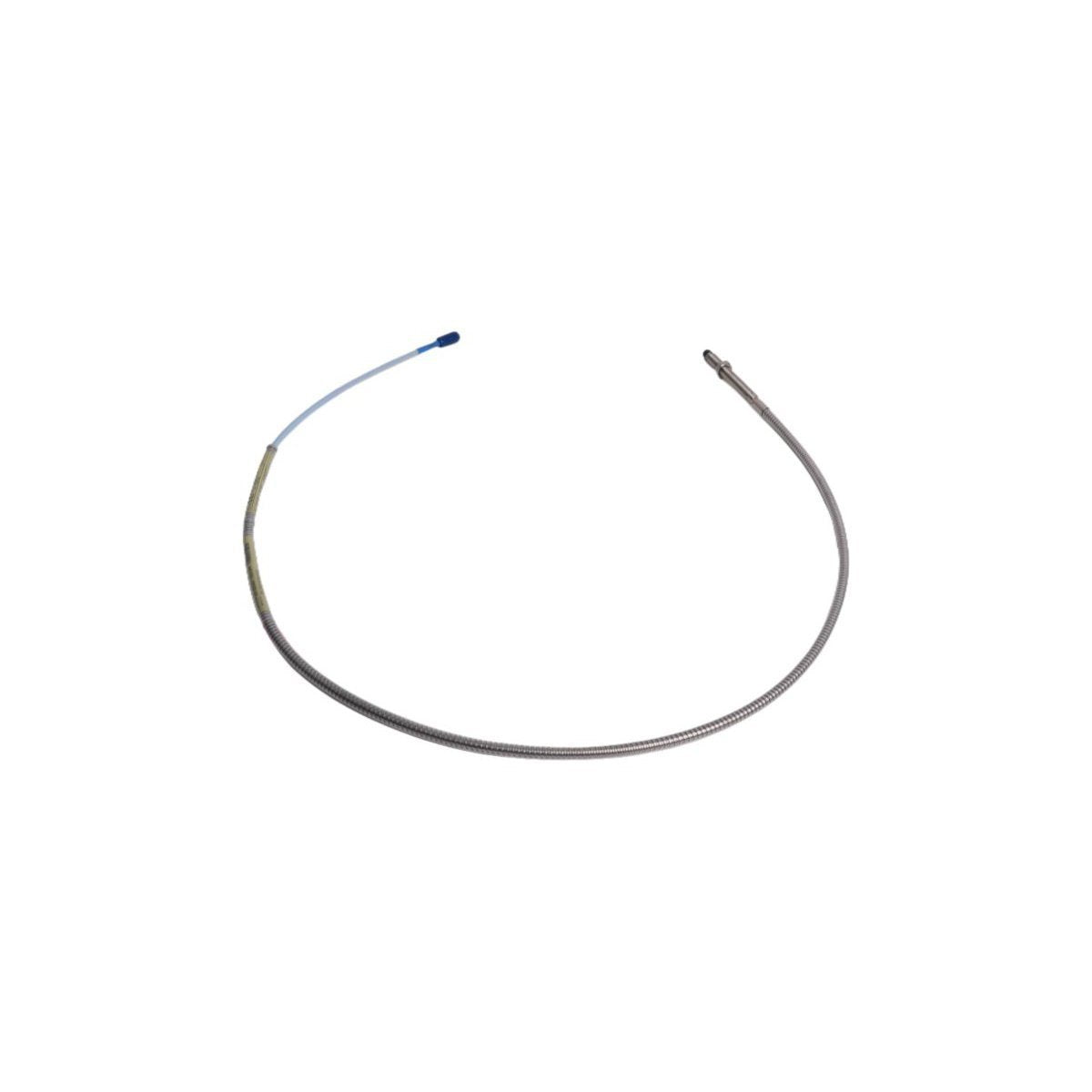

يُعد Bently Nevada 330102-00-24-50-02-00، والمُدرج أيضًا باسم مسبار مستشعر الاهتزاز 330102، مكونًا ماديًا مخصصًا لقياسات إزاحة العمود والاهتزاز بدون تلامس ضمن منصات نظام حماية الآلات من السلسلة 3500. تستخدم الوحدة مبادئ التشغيل بالتيار الدوّامي لتوليد إشارة جهد تناظري تتناسب طرديًا مع المسافة المادية بين طرف المسبار والسطح المستهدف الموصل المرصود.

خيارات رقم جزء المكونات

يُحدد المزيج الأبجدي الرقمي للملحق التصميم الميكانيكي المحدد وتكوينات الخيط لتجميع الأجهزة:

• 00: خيار الطول غير الملولب (0.0 بوصة).

• 24: خيار طول الهيكل الكلي (2.4 بوصة).

• 50: خيار طول الكابل الكلي (5.0 متر / 16.4 قدم).

• 02: موصل محوري مصغر بقفل نقري مع واجهة ذكر مصغرة.

• 00: تصنيف موافقة الوكالة القياسي للمواقع غير الخطرة.

السمات الفيزيائية والكهربائية

معايرة مسبار التيار الدوامي وديناميكيات الدوار

يعتمد تكوين الطرف 8 مم على معايرة دقيقة لمسبار التيار الدوامي لتحويل قرب الهدف إلى بيانات هيكلية على مستوى الميكروفولت. أثناء التوضع الثابت، يُجري فنيو الحقل التحقق من جهد الفجوة (أهداف -10 VDC) لضمان عمل المسبار ضمن منطقته الخطية المُحسّنة، مما يمنع التشبع الناتج عن ديناميكيات الدوار الشديدة. يُفرض التصميم الميكانيكي مقاييس صارمة لقمع التداخل المتبادل، مما يمنع اقتران المجال الكهرومغناطيسي بين المسابر المتجاورة المركبة داخل نفس غطاء المحمل ذو الطبقة السائلة.

سجلات الاستفسارات الهندسية الفنية

س: ما هو جهد الهدف للتباعد الميكانيكي الصحيح أثناء التثبيت؟

ج: يجب تعديل المسبار لتحقيق التحقق من جهد الفجوة (أهداف -10 VDC) والذي يتوافق مع النقطة الوسطى المادية للنطاق الخطي المعاير.

س: هل يمكن توصيل هذا المسبار بطول 5.0 متر بمستشعر قرب بطول 9.0 متر؟

ج: لا، يجب أن يتطابق الطول الكلي للنظام. يجب أن يُقرن مسبار بطول 5.0 متر حصريًا بمستشعر قرب بطول 5.0 متر للحفاظ على عامل معايرة مسبار التيار الدوامي المستهدف.

س: ما الذي يحدد المسافة الدنيا بين طرفي مسبارين متجاورين؟

ج: لضمان قمع التداخل المتبادل، حافظ على مسافة فيزيائية دنيا لا تقل عن 40 مم بين مراكز أطراف المسابر المتجاورة مقاس 8 مم عند تركيبها في نفس غطاء الآلة.

تعليمات التجميع في الموقع

• تأكد من أن سطح العمود المستهدف مصنوع من فولاذ AISI 4140؛ حيث ستُغير المواد الأخرى عامل معايرة مسبار التيار الدوامي وتتطلب إعادة معايرة.

• استخدم قوس تثبيت مُعاير بقفل خيط لتثبيت جسم المسبار بإحكام ضد ديناميكيات الدوار عالية التردد واهتزاز الغلاف الهيكلي.

• نظف جميع الموصلات المحورية المصغرة بمنظف تلامس خالٍ من الزيت وجففها تمامًا قبل قفل واجهات التوصيل.

• لف نقاط التوصيل المتزاوجة بشريط سيليكون ذاتي الالتصاق لمنع تسرب الرطوبة وأعطال التأريض داخل غطاء المحمل.

محتويات صندوق الشحن

1. (1) مسبار القرب Bently Nevada 330102-00-24-50-02-00

2. (1) طقم غطاء حماية الموصل المحوري

3. (2) صواميل تثبيت سداسية

4. (1) شهادة مطابقة المواد والمعايرة المصنعية

معايير الشحن والتعبئة

وقت التسليم: 3-5 أيام عند الانتهاء من الدفع عبر شركات الشحن العالمية DHL أو FEDEX أو UPS. يتم تعبئة المكونات داخل غلاف تعبئة صناعي مضاد للكهرباء الساكنة مع قالب رغوي مُصمم خصيصًا لمنع تلف السلك المحوري المدمج وطرف المسبار أثناء النقل.
