نظرة عامة على المنتج

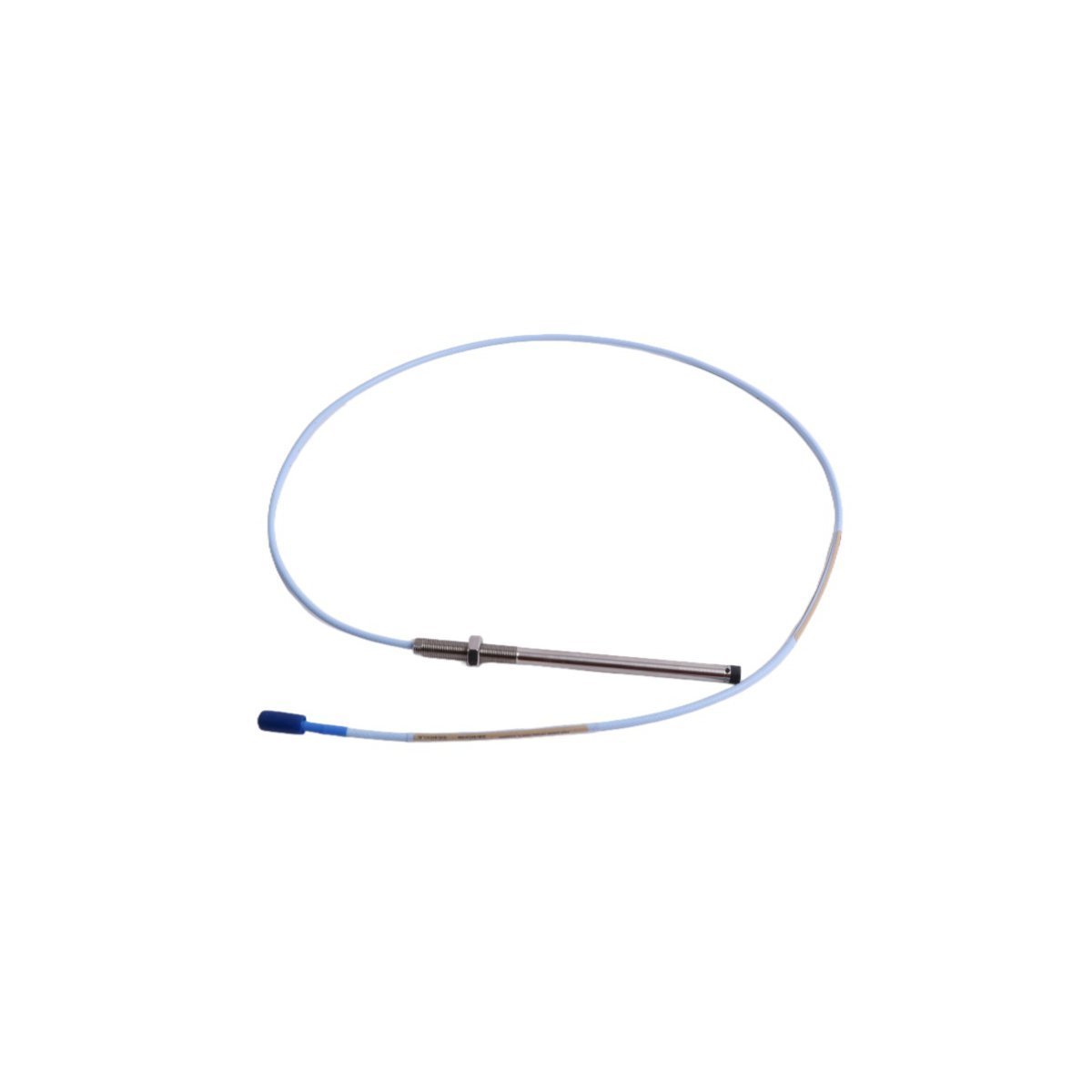

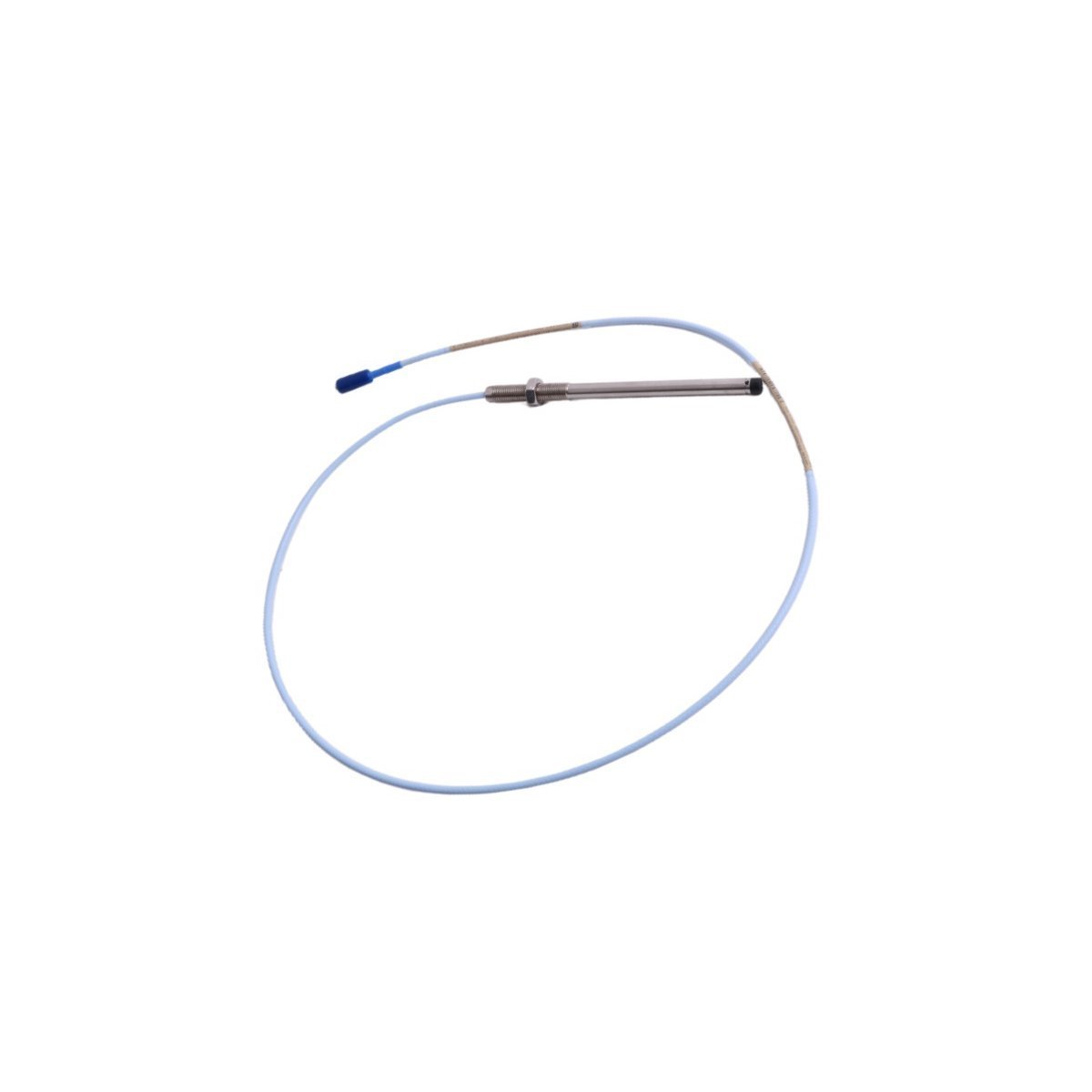

المسبار 330101-36-80-10-02-05 هو مسبار تقارب دوامي متخصص بقطر 8 مم من سلسلة Bently Nevada 3300 XL، مصمم لمراقبة الآلات عالية الدقة في التكوينات الميكانيكية المعقدة. يقوم هذا المحول غير المتصل بتحويل المسافة بين طرف المسبار والهدف الموصل إلى إشارة جهد متناسبة، مما يتيح التحليل الفوري لاهتزاز العمود وموقعه. تم تصميم هذا النموذج الخاص بهيكل بطول 8.0 بوصة وجزء غير ملولب بطول 3.6 بوصات، مما يجعله مثاليًا لتطبيقات "الوصول العميق" حيث يجب أن يمر المسبار عبر أغلفة الآلة السميكة أو البطانيات العازلة للوصول إلى منطقة المحمل. بصفته عنصرًا أساسيًا في استراتيجية أجهزة إشراف التوربينات (TSI)، يوفر الموثوقية اللازمة لحماية الأصول الحيوية.

المعلمات الأساسية للأجهزة وبيانات القياس

• رقم الموديل: 330101-36-80-10-02-05

• قطر المسبار: 8 مم

• مواصفات الخيط: 3/8-24 UNF

• الطول الكلي للعلبة: 8.0 بوصة

• الطول غير الملولب: 3.6 بوصة

• تكوين الكابل: 1.0 متر (3.3 أقدام) كابل متحد المحور قياسي

• نوع الاتصال: موصل ClickLoc مصغر مطلي بالذهب

• الحماية البيئية: مناعة معززة ضد تداخل الترددات الراديوية/التداخل الكهرومغناطيسي (متوافق مع علامة CE)

• شهادة المناطق الخطرة: معتمدة من ATEX و IECEx و CSA

• الوزن الصافي: 0.06 كجم

• حجم الشحن القياسي: 1.8 × 1.6 × 123 سم

سيناريوهات النشر الصناعي

يُعد الوصول الممتد للمسبار 330101-36-80-10-02-05 حلاً مفضلاً للمعدات الدوارة واسعة النطاق في صناعات توليد الطاقة والنفط والغاز. غالبًا ما يتم تركيبه على التوربينات البخارية والغازية الصناعية، والضواغط الطاردة المركزية، وصناديق التروس الثقيلة لمراقبة الاهتزازات الشعاعية وموضع الدفع المحوري. في هذه البيئات، تُعد قدرة المسبار على العمل بدقة في مناطق درجات الحرارة العالية ومناعته من التداخل الكهرومغناطيسي أمرًا بالغ الأهمية لمنع التعطلات الخاطئة وضمان الكشف المبكر عن اختلالات الدوار أو تآكل المحامل. علاوة على ذلك، يسهل توافقه مع أنظمة أطراف SpringLoc الأسلاك الميدانية السريعة والآمنة في تطبيقات محطات الطاقة ذات الاهتزازات العالية.

الأسئلة الشائعة

س: ما فائدة الطول غير الملولب 3.6 بوصة في هذا المسبار؟

ج: يسمح الجزء غير الملولب للمسبار بالانزلاق عبر جلبة تثبيت أو فتحة ناعمة في غلاف الآلة قبل أن يتم ربط الخيوط. وهذا مفيد بشكل خاص للوصول إلى الأعمدة الموجودة عميقًا داخل البنية الداخلية للآلة حيث يصعب تركيب الخيط المستمر.

س: هل يمكن استخدام هذا المسبار في المناطق ذات التداخل الكهرومغناطيسي الشديد؟

ج: نعم، تم تصميم سلسلة 3300 XL خصيصًا بمناعة محسّنة ضد تداخل الترددات الراديوية/التداخل الكهرومغناطيسي. وهذا يسمح بتركيب المسبار والمستشعر المصاحب له في أغلفة الألياف الزجاجية أو بالقرب من المعدات عالية التردد دون تدهور الإشارة أو الحاجة إلى أنبوب محمي خاص.

س: هل المسبار 330101-36-80-10-02-05 متوافق مع شاشات سلسلة 3300 القديمة؟

ج: هذا المسبار متوافق تمامًا مع مكونات نظام محول سلسلة 3300 غير XL ذات 5 مم و 8 مم وقابل للتبديل معها. تبسّط هذه الميزة مخزون قطع الغيار وتسمح بالترقيات التدريجية للنظام دون إصلاح شامل للأجهزة.

س: هل يحتوي الكابل في هذا المسبار على درع ميكانيكي؟

ج: لا، يتم توفير هذا النموذج المحدد (الخيار 10) بكابل قياسي بطول 1.0 متر بدون درع. وهذا يوفر أقصى قدر من المرونة للتوجيه عبر القنوات الداخلية الضيقة حيث توفر القناة نفسها الحماية الميكانيكية اللازمة.

س: ما أهمية موصل ClickLoc؟

ج: موصل ClickLoc هو موصل محوري مصغر مطلي بالذهب يوفر ارتباطًا آمنًا ومقاومًا للاهتزاز بكابل التمديد. تضمن آلية "Click" أن الفني يعرف أن الاتصال مثبت تمامًا، مما يمنع فقدان الإشارة بسبب التوصيلات غير المحكمة.
