نظرة عامة على المنتج

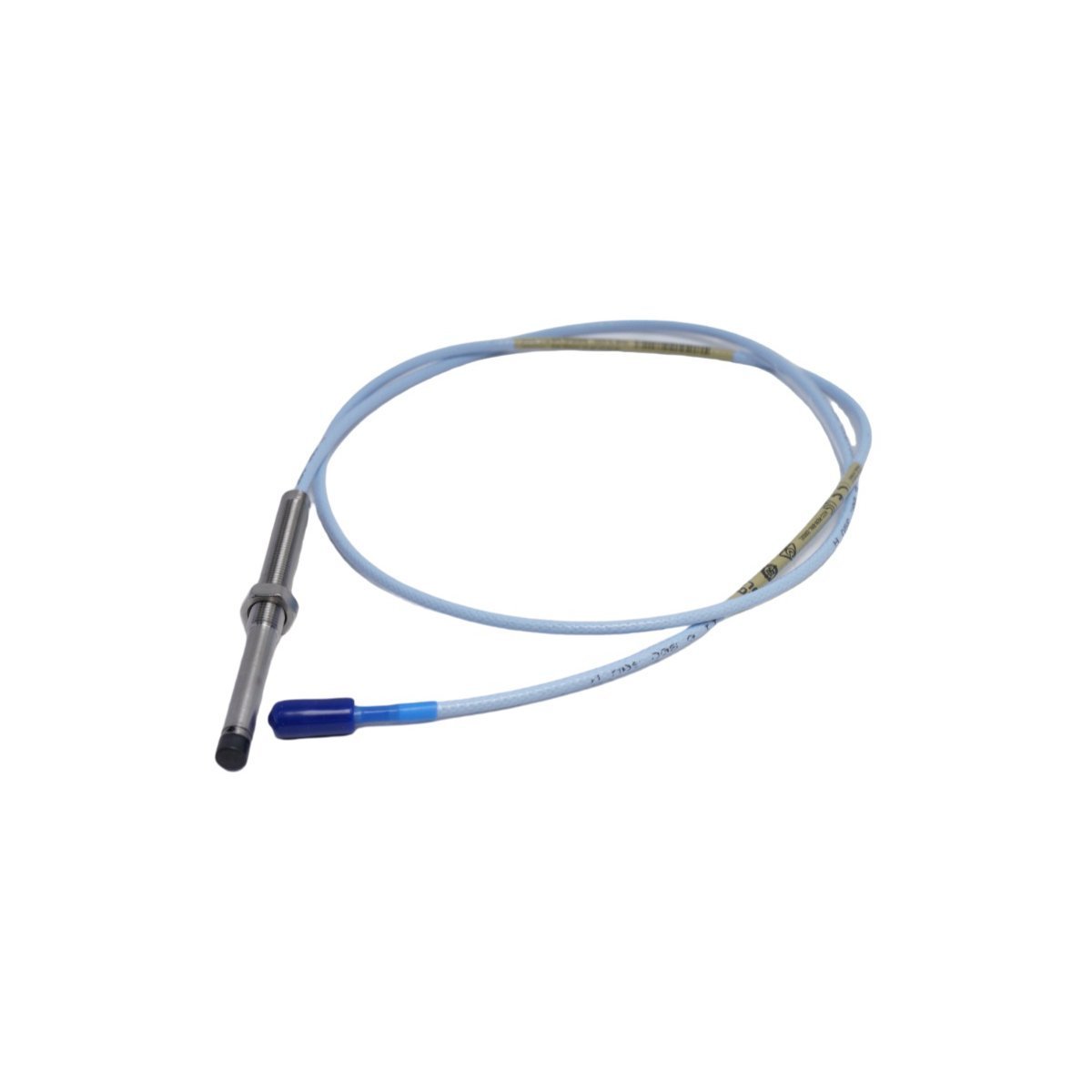

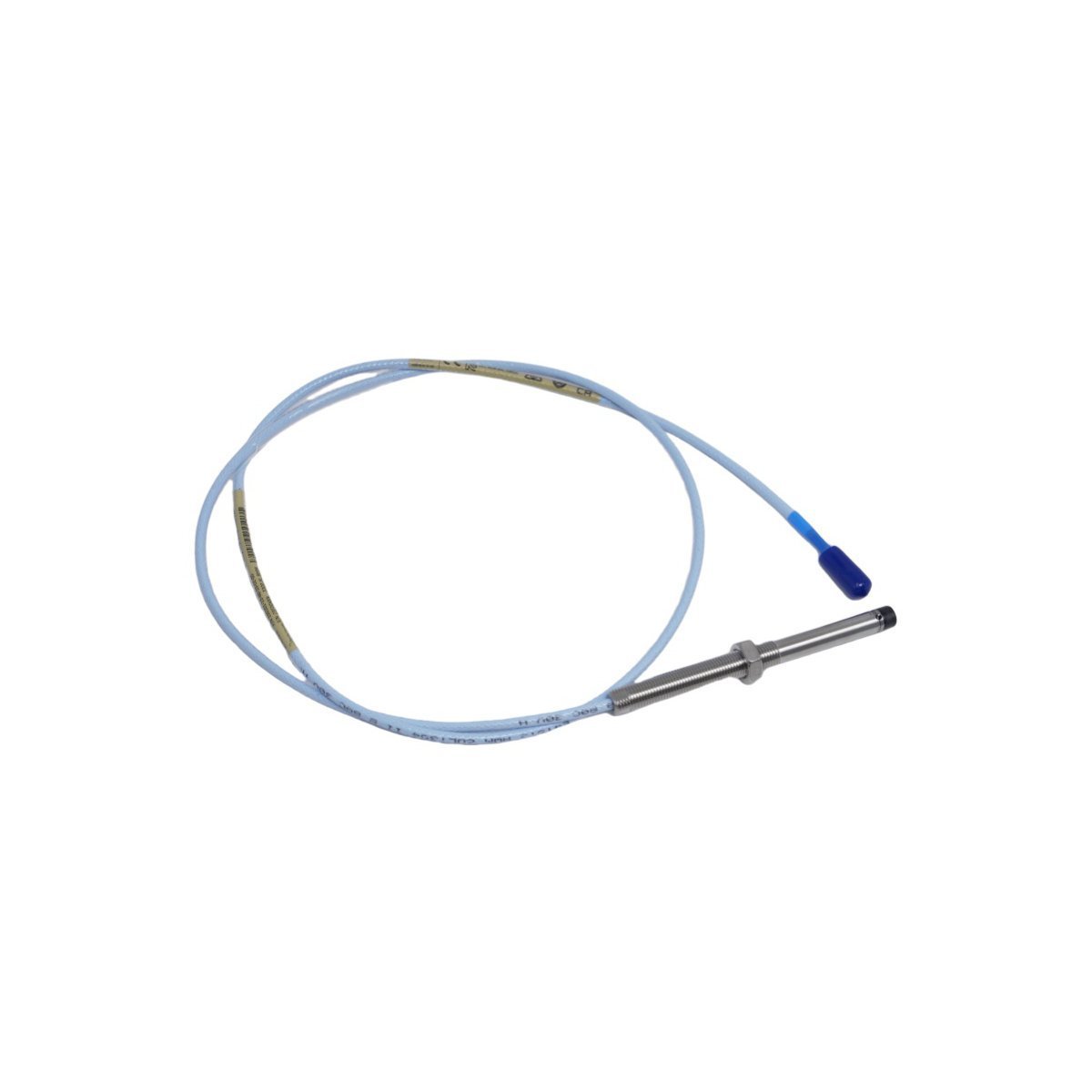

يوفر مسبار التقارب Bently Nevada 330101-13-37-10-12-05 3300 XL 8 مم قياسًا عالي الاستقرار لاهتزاز العمود وإزاحته للأصول الدوارة الحيوية في منشآت توليد الطاقة والبتروكيماويات والنفط والغاز والصناعات الثقيلة. يكتشف المسبار باستمرار حركة العمود المجهرية بخطية استثنائية واستقرار الإشارة، مما يمكّن فرق الصيانة التنبؤية من تحديد عدم التوازن والمحاذاة البينية وتآكل المحامل قبل حدوث فشل كارثي.

يتكامل مسبار سلسلة 3300 XL هذا بسلاسة مع أنظمة مراقبة Bently Nevada بما في ذلك رفوف 3500 ومنصات TSI. يتحمل تصميمه المتين البيئات الصناعية القاسية ذات درجات الحرارة المرتفعة وتلوث الزيت والتداخل الكهرومغناطيسي. يعتمد المهندسون على هذا المسبار في أجهزة الإشراف على التوربينات، ومراقبة الضاغط، وأنظمة حماية إيقاف التشغيل في حالات الطوارئ حيث تؤثر بيانات الاهتزاز الموثوقة في الوقت الفعلي بشكل مباشر على وقت تشغيل المصنع وسلامة التشغيل.

تفاصيل تكوين المسبار

يحدد هيكل نموذج 330101-13-37-10-12-05 خصائص ميكانيكية وكهربائية مهمة لتوافق النظام.

يعمل المسبار مع كابلات تمديد 3300 XL المتوافقة ومستشعرات Proximitor للحفاظ على دقة نظام المحول المعاير.

المواصفات التشغيلية

ممارسات التركيب الميداني

حافظ على جهد فجوة هدف المسبار الموصى به أثناء التشغيل لضمان أقصى دقة قياس خطي. يقوم المهندسون عادةً بمعايرة النظام ضمن نطاق التشغيل القياسي -10 VDC للحصول على أفضل أداء لمراقبة العمود.

تجنب الانحناء المفرط للكابل بالقرب من موصل المسبار. حافظ على نصف قطر انحناء لا يقل عن 25 مم لحماية سلامة الإشارة ومنع إجهاد الموصل أثناء تشغيل التوربينات على المدى الطويل.

قم بتركيب التأريض عند تأريض أجهزة بنقطة واحدة للتخلص من الضوضاء الكهربائية وتقليل قراءات الاهتزاز الخاطئة في البيئات عالية الجهد. استخدم التوجيه المحمي عند وضع الكابلات بالقرب من أنظمة VFD أو خطوط المحركات عالية التيار.

مزايا الأداء الصناعي

تحافظ منصة 3300 XL على استقرار استثنائي في تطبيقات الآلات التوربينية عالية السرعة المعرضة للحرارة والاهتزاز وتلوث رذاذ الزيت. توفر تقنية استشعار التيار الدوامي المتقدمة قياسات قابلة للتكرار في ظروف التشغيل الصعبة حيث غالبًا ما تنحرف المستشعرات التقليدية أو تفقد دقتها.

يتكامل المسبار مباشرة مع رفوف مراقبة Bently Nevada 3500، وأنظمة أجهزة الإشراف على التوربينات، وبيئات التحكم الموزعة بما في ذلك Honeywell Experion PKS. يمكن لفرق الصيانة نشر المحول داخل بنى الصيانة التنبؤية الحالية دون محولات واجهة إضافية أو تكييف البروتوكول.

توفر مواده المقاومة للتآكل وعزل الكابلات الصناعية عمر خدمة طويل في المنصات البحرية، وسلاسل ضواغط التكرير، وبيئات التوربينات البخارية.

معلومات الطلب

(1) تتضمن الشحنة مسبار تقارب Bently Nevada 330101-13-37-10-12-05 أصليًا واحدًا

(2) عبوات صناعية مضادة للكهرباء الساكنة وكرتون تصدير مقوى متضمنان

(3) تتوفر كابلات تمديد متوافقة ومستشعرات Proximitor بشكل منفصل

(4) تتوفر مجموعات مراقبة الاهتزاز الاختيارية وملحقات حماية التوربينات عند الطلب

دعم اللوجستيات والإرسال

وقت التسليم: 2-7 أيام عند الانتهاء من الدفع.

الشحن العالمي متاح عبر قنوات لوجستيات DHL أو FedEx أو UPS السريعة. تتلقى كل وحدة عبوات صناعية مضادة للكهرباء الساكنة مع حماية مبطنة معززة لمنع تلف الموصل أثناء النقل الدولي. يتم إعداد ملصقات التصدير ووثائق التعبئة التجارية للامتثال للمشتريات الصناعية.

قاعدة المعرفة التطبيقية

س1: ما هي الوظيفة الأساسية لمسبار 3300 XL هذا؟
ج1: يقيس المسبار باستمرار اهتزاز العمود والإزاحة الشعاعية في الآلات الصناعية الدوارة مثل التوربينات والضواغط والمضخات.

س2: هل يمكن أن يعمل هذا المسبار مع أنظمة Bently Nevada 3500؟
ج2: نعم. يدعم مسبار 3300 XL بالكامل رفوف مراقبة Bently Nevada 3500 وأنظمة حماية TSI المتوافقة.

س3: ماذا تشير اللاحقة "37" في هذا النموذج؟
ج3: تحدد اللاحقة الطول الكلي لنظام المحول المكون المطلوب لتوافق المعايرة مع كابل التمديد ومستشعر Proximitor.

س4: كيف يجب على المهندسين منع تداخل الإشارة أثناء التثبيت؟
ج4: استخدم تأريضًا مناسبًا للدرع، واعزل الكابل عن أسلاك المحرك عالية الجهد، وحافظ على نصف قطر الانحناء الصحيح طوال مسار الكابل.

س5: ما هي طرق الدفع المقبولة عادة للطلبات الصناعية؟
ج5: تدعم معظم أوامر الشراء الدولية التحويل المصرفي T/T و PayPal وقنوات الدفع التجارية الرئيسية اعتمادًا على متطلبات المشروع.
